Honda Odyssey RL1 (1999-2004) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Honda Odyssey (RL1) 1999-2004, obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (diseño de fusibles).
Caja de fusibles del habitáculo 1
Se encuentra debajo del salpicadero en el lado del conductor.
| Número | Amperaje [A] | Descripción |
|---|---|---|
| 1 | 15 | Bomba de combustible, relé principal PGM-FI, unidad del sistema de retención suplementario (SRS) (VA) |
| 2 | 10 | Unidad del sistema de retención suplementario (SRS) (VB) |
| 3 | 7,5 | Relé del embrague del compresor del aire acondicionado, relé del motor del ventilador. Unidad de control del aire acondicionado. Relé del ventilador del condensador, relé de control del ventilador, panel de control de la calefacción, relé del ventilador del radiador, relé del motor del ventilador del aire acondicionado trasero, relé del desempañador de la luneta trasera, relé del modo del aire acondicionado y del motor, motor de control de recirculación |
| 4 | 7,5 | Unidad de control del ABS (1999-2000 LX), unidad de control del ABS/TCS (EX, EX-L, 2001-2004 LX), conector opcional S, desempañadores de espejos, espejos, relé de asientos calefactables (EX-L) |
| 5 | 7,5 | Unidad de control de luces diurnas (DRL) |
| 6 | 15 | Alternador, luz indicadora del sistema de carga, interruptor principal del control de crucero, unidad de control de crucero, unidad del sensor de carga eléctrica (ELD), válvula de cierre del depósito de vapores de combustible (EVAP), válvula solenoide de derivación EVAP, válvula solenoide de control de flujo EVAP, válvula solenoide de control de montaje del motor, módulo de control del sistema de propulsión (PCM), sensores de oxígeno calentados primario y secundario, sensor de velocidad del vehículo (VSS) (con sistema de navegación), sistema de navegación (2000-2004), PGM-FI |
| 7 | 10 | 1999-2000: Motor del limpiaparabrisas trasero, motor del lavaparabrisas trasero, motor del lavaparabrisas delantero |
| 15 | 2001-2004: Bobinas de encendido | |
| 8 | 7,5 | Relé de la toma de corriente de accesorios, conector opcional R |
| 9 | 10 | Luces de marcha atrás, sensor de fallo de la luz de freno, reloj (excepto navegación), unidad de control multiplex del conductor y del pasajero, indicador de luces diurnas (DRL), grupo de indicadores, receptor sin llave (EX, EX-L), unidad de control de puertas correderas izquierda y derecha (EX, EX-L), solenoide de bloqueo de la transmisión, interruptor TCS (EX, EX-L), relé de marcha atrás A/T, indicador del sistema de frenos, unidad de navegación, indicador de desactivación del airbag del pasajero (2003-2004) |
| 10 | 7,5 | Intermitentes/relé de luces de emergencia |
| 11 | 15 | 1999-2000: Bobinas de encendido |
| 10 | 2001-2004: Motor del limpiaparabrisas trasero, unidad de control del limpiaparabrisas trasero intermitente, motor del lavaparabrisas trasero, motor del lavaparabrisas delantero, unidad OPDS (2002-2004), sensor de peso del pasajero delantero (2003-2004) | |
| 12 | 30 | Relé del limpiaparabrisas intermitente, motor del limpiaparabrisas delantero |
| 13 | 7,5 | Módulo de control del sistema de propulsión (PCM), relé principal PGM-FI, señal del motor de arranque |
| R1 | Corte de arranque | |
| R2 | Marcha atrás | |
| R3 | Intermitentes y luces de emergencia |
Caja de fusibles del habitáculo 2
Se encuentra debajo del salpicadero en el lado del pasajero. Para abrir, tire del borde derecho de la cubierta.
| Número | Amperaje [A] | Descripción |
|---|---|---|
| Número | Amperaje [A] | Descripción |
| 1 | 20 | EX, EX-L: Unidad de control de la puerta corredera izquierda |
| 2 | 20 | EX, EX-L: Motores eléctricos para abatir y reclinar los asientos traseros |
| 3 | 10 | EX, EX-L, 2001-2004 LX: Módulo modulador ABS/TCS (relé TCS) |
| 4 | 20 | EX, EX-L: Asientos delanteros abatibles y motores deslizantes eléctricos |
| 5 | 20 | EX, EX-L: Unidad de control de la puerta corredera derecha |
| 6 | 10 | Unidad de control de luces diurnas (DRL) |
| 7 | 7,5 | Motor de la ventanilla trasera izquierda (relé de apertura y cierre) |
| 8 | 20 | Motor de la ventanilla del pasajero delantero, interruptor de la ventanilla del pasajero delantero |
| 9 | 15 | Unidad de audio, tomas de corriente de accesorios delanteras y traseras, pantalla de navegación (2000-2004), unidad de navegación (2000-2004) |
| Número | Amperaje [A] | Descripción |
|---|---|---|
| 10 | 15 | Luces del salpicadero y de la consola, unidad de control multiplex del conductor, luces de posición laterales delanteras, iluminación de la matrícula, luces traseras, iluminación del espejo de cortesía, unidad de audio, luz del bolsillo central, reloj, unidad de control del aire acondicionado, interruptor de luces combinadas, luz del interruptor principal del control de crucero, grupo de instrumentos, luz del interruptor de advertencia de emergencia, panel de control de la calefacción, luz del interruptor de luces interiores, luz del interruptor de las puertas correderas eléctricas, luz del interruptor del ventilador del aire acondicionado trasero, relé de la luz trasera, luz del interruptor TCS |
| 11 | 10 | Luz del maletero, luces de mapa individuales delanteras y traseras izquierda y derecha, luz de mapa delantera individual, pantalla de navegación (2000-2004), unidad de navegación (2000-2004), unidad de audio, luces de techo, grupo de indicadores, unidad de control multiplex para pasajeros (con sistema de acceso sin llave), pantalla de navegación, faros, unidad Homelink |
| 12 | 20 | Relé de la puerta de llenado de combustible (interruptor de la puerta de llenado de combustible), unidad de control del bloqueo de la puerta corredera (relé de la puerta de llenado de combustible), módulo de control multiplex para pasajeros |
| 13 | 7,5 | Unidad de control del aire acondicionado (EX, EX-L), reloj (excepto navegación), unidad de control multiplex de la puerta, unidad de control multiplex del conductor, grupo de indicadores, panel de control de la calefacción (LX), módulo receptor de acceso sin llave (EX, EX-L), unidad de control multiplex para puertas correderas izquierda y derecha (EX, EX-L), unidad de control multiplex para pasajeros, módulo de control del sistema de propulsión (PCM), luz indicadora del inmovilizador |
| 14 | 7,5 | Unidad de control del ABS (1999-2000 LX), unidad de control del ABS/TCS (EX, EX-L, ’01-2004 LX) |
| 15 | 20 | 1999-2000: Unidad de control multiplex de la puerta (elevalunas eléctrico del conductor) |
| 7,5 | 2001-2004: Unidad de control multiplex de la puerta (elevalunas eléctrico del conductor), unidad de control del elevalunas eléctrico | |
| 16 | 7,5 | Motor de la ventanilla trasera derecha (relé de apertura y cierre) |
| R1 | Elevalunas eléctrico | |
| R2 | Toma de corriente de accesorios | |
| R3 | Desempañador de la luneta trasera |
Cajas de fusibles en el compartimento del motor

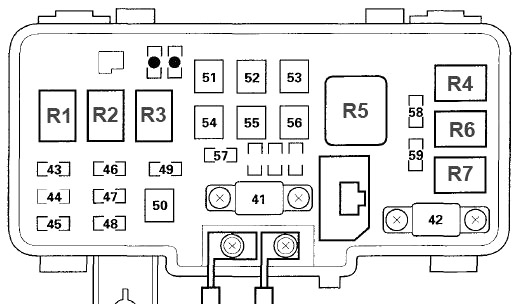

Caja de fusibles 1
| Número | Amperaje [A] | Descripción |
|---|---|---|
| Número | Amperaje [A] | Descripción |
| 41 | 120 | Distribución de energía |
| 42 | 50 | Interruptor de encendido (BAT) |
| 43 | 15 | Faro derecho, relé de luces diurnas (DRL) |
| 44 | – | – |
| 45 | 15 | Faro izquierdo, intermitente de luces largas, relé de luces diurnas (DRL), unidad de control DRL |
| 46 | 15 | Relé principal PGM-FI, conector de enlace de datos (DLC) |
| 47 | 20 | Unidad de control ABS (1999-2000 LX), unidad de control ABS/TCS (EX, EX-L, 2001-04 LX), luces de freno, unidad de control de crucero, relé de la bocina, luz de encendido, interruptor de bloqueo de la llave, PCM |
| 48 | 20 | Unidad de control ABS (1999-2000 LX), unidad de control ABS/TCS (EX, EX-L, 2001-2004 LX) |
| 49 | 15 | Interruptor de advertencia de emergencia, intermitente/relé de advertencia de emergencia |
| 50 | 30 | Motor de la bomba del ABS (1999-2000 LX), modulador ABS/TCS (EX, EX-L, 2001-2004 LX) |
| 51 | 40 | Fusibles: n.º 1, 7, 8, 15, 16 |
| 52 | 30 | Controlador de la puerta corredera derecha (EX, EX-L) |
| 53 | 30 | Desempañador de la luneta trasera (relé del desempañador de la luneta trasera) |
| Número | Amperaje [A] | Descripción |
|---|---|---|
| 54 | 40 | Fusibles: n.º 9, 10, 11, 12, 13 |
| 55 | 40 | Fusibles: n.º 2, 3, 4, 5, 6 |
| 56 | 40 | Motor del ventilador delantero |
| 57 | 30 | Motor del ventilador del radiador |
| 58 | 30 | Motor del ventilador del condensador del aire acondicionado |
| 59 | 7,5 | Embrague del compresor del aire acondicionado |
| • | – | Reserva |
| R1 | Faro n.º 1 (derecho) | |
| R2 | Faro n.º 2 (izquierdo) | |
| R3 | Bocina | |
| R4 | Ventilador del condensador del aire acondicionado | |
| R5 | Motor del ventilador delantero | |
| R6 | Ventilador del radiador | |
| R7 | Embrague del compresor del aire acondicionado | |
Diagrama de la caja de fusibles n.º 2 (1999-2002)
| Número | Amperaje [A] | Descripción |
|---|---|---|
| 1 | 30 | EX, EX-L: Unidad de control de la puerta corredera izquierda |
| 2 | 40 | Motor del ventilador del aire acondicionado trasero |
Caja de fusibles n.º 3 (1999-2002)
| Número | Amperaje [A] | Descripción |
|---|---|---|
| 1 | 20 | EX-L: Calefacción de asientos |
| 2 | 20 | EX-L: Sistema de entretenimiento trasero (audio, DVD) |

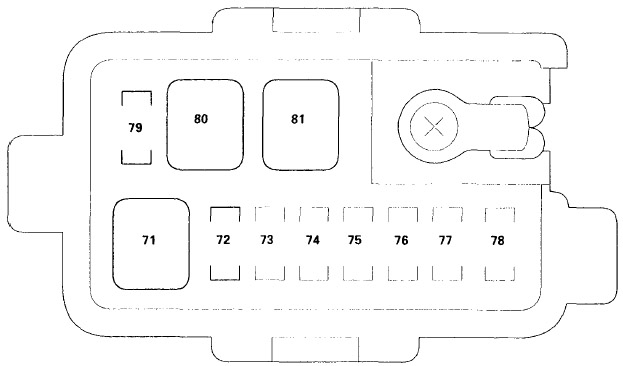

Caja de fusibles n.º 2 (2003-2004)
| Número | Amperaje [A] | Descripción |
|---|---|---|
| 71 | 20 | Sistema de entretenimiento trasero (audio, DVD) |
| 72 | – | – |
| 73 | – | – |
| 74 | – | – |
| 75 | – | – |
| 76 | – | – |
| 77 | – | – |
| 78 | 20 | Calefacción de asientos |
| 79 | 20 | Unidad de control del elevalunas eléctrico |
| 80 | 40 | Motor del ventilador del aire acondicionado trasero |
| 81 | 30 | Unidad de control de la puerta corredera izquierda |
Caja de fusibles 1
| Número | Relé |
|---|---|
| R1 | Motor de la bomba del ABS |
| R2 | Seguridad en caso de ABS |
| R3 | Ventilador principal del radiador |
Caja de fusibles 2
| Número | Relé |
|---|---|
| R1 | TCS |
| R2 | Limpiaparabrisas intermitente |
| R3 | EX-L: Calefacción de asientos |
| R4 | – |
Acerca del Honda Odyssey RL1 (1999-2004)
El Honda Odyssey RL1, fabricado entre 1999 y 2004, es un modelo popular entre los monovolúmenes familiares. Este modelo se caracteriza por un interior espacioso que puede acomodar cómodamente hasta siete pasajeros y ofrece una gran cantidad de espacio de almacenamiento. El Honda Odyssey RL1 estaba disponible con varias motorizaciones, siendo la más común el motor V6 de 3.5 litros, que proporcionaba suficiente potencia para la conducción diaria y los viajes largos. Con un énfasis en la comodidad y la seguridad, este modelo estaba equipado con características de seguridad avanzadas y una suspensión cómoda, lo que lo convierte en una opción ideal para familias.
Diagrama de la caja de fusibles del Honda Odyssey RL1
Esta página muestra el diagrama de la caja de fusibles para el modelo Honda Odyssey RL1. Las ubicaciones típicas de la caja de fusibles en este coche incluyen el espacio debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para el correcto funcionamiento de los componentes eléctricos del vehículo, por lo que es importante tener una visión general de su disposición y funciones.
