Honda Fit (GK; 2015-2019)
En este artículo encontrarás los diagramas de la caja de fusibles del Honda Fit (GK) 2015-2019, obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (diseño de fusibles).
Diagrama de fusibles del Honda Fit 2015-2019…
Los fusibles del encendedor de cigarrillos (toma de corriente) en el Honda Fit son los fusibles n.º 17 (toma ACC consola), n.º 36 (toma ACC delantera) en la caja de fusibles A del salpicadero y el fusible n.º 10 (toma ACC consola) en la caja de fusibles B del salpicadero.
Índice
Compartimento de pasajeros
Se encuentra debajo del salpicadero.
Caja de fusibles A:
La ubicación de los fusibles se indica en la etiqueta debajo de la columna de dirección.
Caja de fusibles B:
Retire la cubierta insertando un destornillador de punta plana en la ranura lateral, como se muestra.
Compartimento del motor

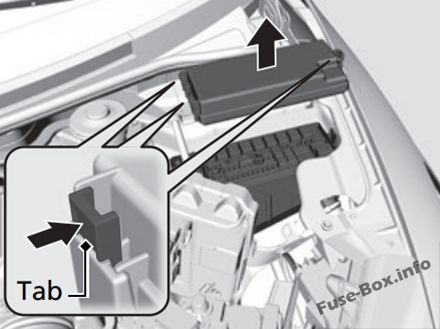

Caja de fusibles A:
Se encuentra cerca del depósito de líquido de frenos.
Presione los pestillos para abrir la caja. La ubicación de los fusibles se indica en la tapa de la caja de fusibles.
Caja de fusibles B:
Levante la tapa del terminal +, luego retírela tirando del gancho, como se muestra
Compartimento del motor
ad anuncios
Asignación de fusibles en el compartimento del motor (caja de fusibles A) (2017, 2018, 2019)
| № | Circuito protegido | Amperaje |
|---|---|---|
| № | Circuito protegido | Amperaje |
| 1 | Luces bajas principales | 20 A |
| 2 | CDC (opcional) | (30A) |
| 3 | Peligro | 10 A |
| 4 | DBW | 15 A |
| 5 | Cepillo | (30A) |
| 6 | Parar | 10 A |
| 7 | IGP | 15 A |
| 8 | Bobina IG | 15 A |
| 9 | EOP (opcional) | (10 A) |
| 10 | INJ | (20A) |
| 11 | – | – |
| 12 | Ventilador principal | 30 A |
| 13 | Arrancador SW | (30A) |
| 14 | Embrague MG | (7,5 A) |
| 15 | Sensor de batería | (7,5 A) |
| 16 | – | – |
| № | Circuito protegido | Amperaje |
|---|---|---|
| 17 | Luces diurnas | (7,5 A) |
| 18 | Bocina | 10 A |
| 19 | Luz antiniebla (opcional) | (15A) |
| 20 | UB ECU (opcional) | (7,5 A) |
| 21 | Respaldo principal | 15 A |
| 22 | Iluminación interior | 7,5 A |
| 23 | Ventilador auxiliar | (30A) |
| 24 | – | – |
| 25 | Arranque automático Smart Entry (opcional) | (7,5 A) |
| 26 | ST MG (sin sistema de entrada inteligente) | (7,5 A) |
| 27 | – | – |
| 28 | – | – |
| 29 | Respaldo | (10 A) |
| 30 | IGP LAF | (10 A) |
| 31 | IGPS | (7,5 A) |
| 32 | Luz alta derecha | 10 A |
| 33 | Luces altas izquierdas | 10 A |
Compartimento del motor (caja de fusibles B)
Asignación de fusibles en el compartimento del motor (caja de fusibles B) (2015-2019)
| № | Circuito protegido | Amperaje |
|---|---|---|
| a | Batería principal | 100 A |
| b | RB Principal 1 | 70 A |
| C | RB Principal 2 | 80 A |
| D | WPR principal | 70 A |
Acerca del Honda Fit (GK; 2015-2019)
El Honda Fit, también conocido como Jazz en algunos mercados, es un hatchback compacto que se fabricó entre 2015 y 2019. Este modelo es popular por su amplitud y flexibilidad interior, lo que lo convierte en una opción ideal para entornos urbanos. El Honda Fit (GK) ofrece varias opciones de motorización, incluyendo eficientes motores de gasolina de 1.3 y 1.5 litros, que proporcionan un rendimiento equilibrado y ahorro de combustible. El modelo también es conocido por su fiabilidad y tecnologías modernas, que incluyen funciones de seguridad avanzadas y un sistema de infoentretenimiento.
Diagrama de la caja de fusibles del Honda Fit (GK; 2015-2019)
Esta página muestra el diagrama de la caja de fusibles para el modelo Honda Fit (GK; 2015-2019). En este vehículo, la caja de fusibles se encuentra generalmente debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes protegidos, como las luces, el aire acondicionado y el sistema de audio. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para el correcto funcionamiento de los componentes eléctricos del vehículo, por lo que es importante conocer su disposición y funciones.
