Honda S2000 (1999-2009) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Honda S2000 1999-2009, obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (diseño de fusibles).
Diagrama de cajas de fusibles y relés – Honda S2000
Aplica a vehículos fabricados en los años:
1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

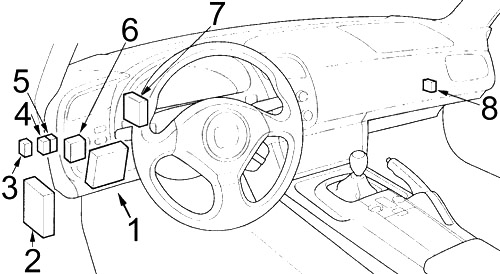

Cabina
- Caja de fusibles
- Módulo de control del motor (ECM)
- 2006-2009: Relé de control del sistema de control electrónico del acelerador (ETCS)
- Relé de desactivación de luces altas
- 2000-2001: Relé del limpiaparabrisas
2002-2009: Relé del desempañador de la ventana trasera - Unidad de control de bloqueo de puerta sin llave
- 2000-2005: Control de crucero
- 2006-2009: Módulo de control del actuador del acelerador
- Relé de la bobina de encendido
- Relé del sensor de relación aire-combustible (A/F)
- 2000-2005: Relé principal PGM-FI
- 2006-2009: Relé principal PGM-FI n.º 1
- 2006-2009: Relé principal PGM-FI n.º 2
- Unidad de control de luces diurnas
- Segunda unidad de control de luces diurnas
- Unidad de control superior de repuesto
- Unidad de audio
- Unidad del sistema de retención (SRS)
- Relé de encendido (IG2)
- Relé de la toma de corriente de accesorios
- Interruptor principal de las ventanas
- 2002-2009: Relé de reemplazo del desempañador de la ventana trasera

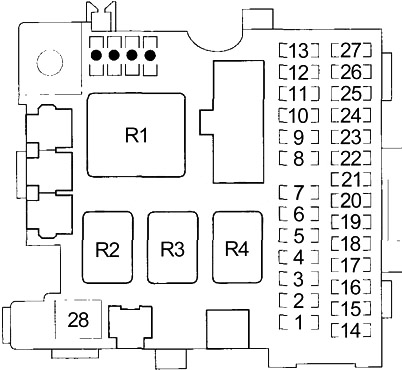

Diagrama de la caja de fusibles en la cabina
La caja de fusibles interior se encuentra debajo del salpicadero en el lado del conductor. Para abrirla, gira el mando.
| Número | Amperaje [A] | Descripción |
|---|---|---|
| Número | Amperaje [A] | Descripción |
| 1 | 10 | Unidad del sistema de retención suplementario (SRS) |
| 2 | 15 | Unidad del sistema de inmovilización suplementario (SRS), bomba de combustible, unidad de control del inmovilizador-receptor (2006-2009), relé principal PGM-FI (2000-2005), unidad del tanque de combustible, indicador de desactivación del airbag del pasajero, unidad del sensor de peso del pasajero |
| 3 | 7,5 | Interruptor de bloqueo del embrague, interruptor de arranque del motor, relé de desactivación del motor de arranque, solenoide del motor de arranque |
| 4 | 15 | 2000-2005: Bobinas de encendido |
| 5 | 7,5 | Luces de marcha atrás, luz del sistema de carga (2004-2005), indicador de luces diurnas (DRL), unidad de control de dirección asistida electrónica (EPS), grupo de indicadores, unidad de control de bloqueo de puerta sin llave, unidad de control de techo plegable |
| 6 | 15 | Válvula solenoide de control de aire, alternador, indicador del sistema de carga (2000-2003), control de crucero, interruptor principal de control de crucero, grupo de sensores de carga eléctrica (ELD), válvula solenoide de derivación de control de emisiones de evaporación (EVAP), válvula de desactivación del tanque EVAP, válvula de purga del tanque EVAP, sensores de oxígeno calentados primario y secundario, relé de reemplazo del desempañador de la ventana trasera (2002-2005) |
| 7 | 7,5 | Faro/relé de emergencia |
| 8 | 20 | Interruptor principal de la ventana, motor del limpiaparabrisas, relé del limpiaparabrisas intermitente |
| 9 | 10 | Toma de corriente de accesorios, módulo de audio, interruptor remoto de radio, interruptor de luz del techo plegable |
| 10 | 7,5 | 2006-2009: Relé del sensor de relación aire-combustible (A/F) (LAF) |
| 11 | 7,5 | 2006-2009: Relé de control del sistema de control electrónico del acelerador (ETCS) |
| 12 | 15 | Motor del limpiaparabrisas, interruptor del techo plegable |
| 13 | 7,5 | Circuito intermitente del motor del limpiaparabrisas (en el grupo de indicadores) |
| 14 | 15 | 2006-2009: Módulo de control del actuador del acelerador |
| 15 | 20 | 2006-2009: Sensor de relación aire-combustible (A/F) n.º 1, válvula de purga del tanque de control de emisiones de evaporación (EVAP) |
| 16 | 15 | 2006-2009: Bobinas de encendido, relé de la bobina de encendido |
| Número | Amperaje [A] | Descripción |
|---|---|---|
| 17 | 20 | Motor de la ventana del conductor |
| 18 | 20 | Motor de la ventana del pasajero, unidad de control superior del techo plegable |
| 19 | 7,5 | Modulador-controlador ABS (2000-2005), unidad de control de luces diurnas, actuador del espejo, relé del desempañador de la ventana trasera |
| 20 | 7,5 | Relé del embrague del compresor del aire acondicionado, relé del motor del ventilador, relé del ventilador del condensador del aire acondicionado, panel de control de la calefacción, relé del ventilador del radiador, motor de control de recirculación |
| 21 | 7,5 | Módulo de control del motor (ECM), relé principal PGM-FI (2000-2005), unidad de control del sistema de monitoreo de presión de neumáticos (TPMS) |
| 22 | 15 | Unidad de audio |
| 23 | 10 | Relé de luces traseras, iluminación del módulo de audio, luz del interruptor principal del control de crucero, luces de estacionamiento delanteras, intermitentes, luz del interruptor de emergencia, iluminación del panel de control de la calefacción, unidad de control de bloqueo de puerta sin llave, iluminación de la matrícula, conector opcional, luces del interruptor del techo plegable, interruptores de radio para luces, luces laterales traseras, luces traseras, luz del interruptor del desempañador, retroiluminación del indicador de desactivación del airbag del pasajero (2006-2009), luz del interruptor VSA |
| 24 | 7,5 | Luces de techo/cortesía, iluminación del maletero |
| 25 | 7,5 | Módulo de control del motor (ECM), grupo de indicadores, panel de control de la calefacción, luz indicadora del inmovilizador, unidad de control del techo plegable, receptor de la unidad de control del inmovilizador (2006-2009), receptor XM, indicador del sistema de inmovilización |
| 26 | 15 | Unidad de control de bloqueo de puerta sin llave, solenoide de apertura del maletero |
| 27 | 10 | Unidad de control de luces diurnas |
| 28 | – | – |
| R1 | Faro/emergencia | |
| R2 | 2000-2001 (techo rígido): Desempañador de la ventana trasera | |
| R3 | Relé de arranque | |
| R4 | Luces traseras | |
Acerca del Honda S2000 (1999-2009)
El Honda S2000 es un icónico automóvil deportivo que se fabricó entre 1999 y 2009. Este modelo se caracteriza por su elegante diseño y su potente motor. El S2000 está propulsado por un motor VTEC de cuatro cilindros y 2.0 litros, conocido por su alta capacidad de revoluciones y una potencia de hasta 240 caballos. Este automóvil es popular entre los entusiastas de los coches deportivos por su manejo preciso y sus características de conducción. El interior está diseñado pensando en el conductor, ofreciendo asientos deportivos y controles modernos que mejoran la experiencia de conducción.
Diagrama de la caja de fusibles del Honda S2000
Esta página muestra el diagrama de la caja de fusibles para el modelo Honda S2000, que es esencial para el mantenimiento y las reparaciones adecuadas del sistema eléctrico del vehículo. La caja de fusibles en este modelo se encuentra típicamente debajo del capó y en el interior del vehículo, generalmente debajo del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de todos los componentes eléctricos del vehículo.
