Honda Prelude (1982-2001) – caja de fusibles

Obsah

Diagrama de fusibles y relés – Honda Prelude

Aplica a vehículos fabricados en los años:

1987, 1988, 1989, 1990, 1991.

Diagrama de la caja de fusibles en el habitáculo

El panel de fusibles se encuentra detrás de la cubierta debajo y a la izquierda de la columna de dirección.

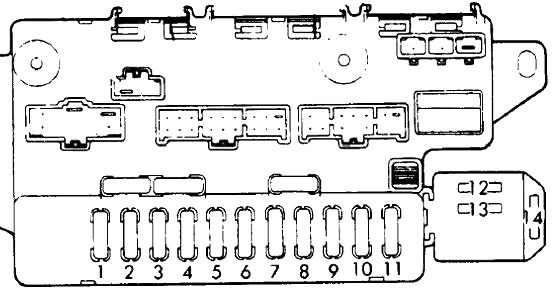

Vista esquemática de la caja de fusibles interior, bajo el salpicadero, lado conductor.

Número Amperaje [A] Descripción
1 7,5 Pantalla de advertencia, motor de arranque (transmisión manual), interruptor de seguridad neutral (transmisión automática), ECU PGM-FI, relé principal PGM-FI, caja de fusibles (PGM-CARB)
2 10 Reproductor de casetes estéreo, relé del encendedor de cigarrillos
3 7,5 Pantalla de advertencia, electroimán del motor de arranque, unidad de control electrónico PGM-FI, relé principal PGM-FI
4 15 Unidad de control de la cerradura eléctrica
5 15 Interruptor de la ventana del pasajero
6 15 Unidad de control de la ventana eléctrica, interruptor de la ventana eléctrica del conductor
7 20 Retractores automáticos de los cinturones de seguridad
8 15 Luz del maletero, luces del techo y del encendedor, llave de encendido, unidad de control integrada, encendedor de cigarrillos, interruptor de la manija exterior de la puerta del conductor
9 20 Relé de las luces antiniebla
10 7,5 Interruptor principal del control de crucero
11 20 Relé del techo corredizo, elevalunas eléctricos, limpiaparabrisas delantero, unidad de control integrada, interruptor combinado
12 10 Pantalla de advertencia, amplificador del sensor de velocidad, transmisión automática, controles del motor
13 10 Unidad de control integrada, interruptor de la luz de marcha atrás, interruptores de la consola combinada y de cambio de posición, grupo de timbre / recordatorio del cinturón de seguridad, grupo de indicadores, indicadores de posición y seguridad de la palanca de cambios, reloj
14 30 Motores del techo corredizo
15 15 Interruptor combinado
16 7,5 Relé de las luces diurnas
17 15 Alimentación del espejo, relé del ventilador del condensador (PGM-CARB), relé del ventilador del radiador, grupo del temporizador del ventilador de refrigeración (PGM-FI)
18 10 Desempañador de la ventana trasera, controles de calefacción, controles de aire acondicionado

Diagrama de la caja de fusibles en el compartimento del motor

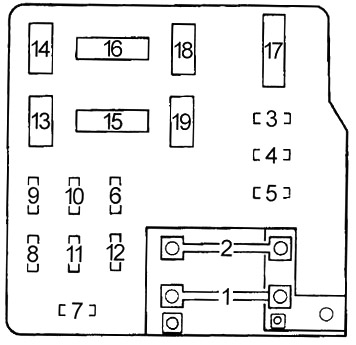

Disposición de la caja de fusibles del motor, en la parte trasera del compartimento.

Número Amperaje [A] Descripción
Número Amperaje [A] Descripción
19 70 Distribuidor de potencia
20 40 Distribuidor de potencia (interruptor de encendido)
21 40 Distribuidor de potencia (interruptor de encendido)
22 40 Caja de fusibles del salpicadero
23 30 Relé del desempañador de la ventana trasera
24 40 Relé del elevalunas eléctrico, caja de fusibles del salpicadero
25 40 Relé del motor ALB
26 15 Unidad de control del freno antibloqueo
27 15 Unidad de control del freno antibloqueo
28 15 Unidad de control del freno antibloqueo
29 15 Relé del retractor del faro derecho, interruptor del retractor del faro
30 15 Relé del retractor del faro izquierdo, retractor del faro e interruptores combinados
31 15 Intermitentes/relé de luces de emergencia, interruptor de emergencia
32 20 Bocina, interruptor de las luces de freno, interruptor de bloqueo de la llave
Número Amperaje [A] Descripción
33 15 Faro derecho
34 15 Faro izquierdo
35 10 Unidad de control electrónico PGM-FI, antena de potencia, temporizador del ventilador de refrigeración, reproductor de casetes de radio, unidad de control de la transmisión automática, estéreo, reloj
36 15 Relé del ventilador del condensador
37 10 Alternador
38 10 Unidad de control PGM-CARB, relé principal PGM-FI
39 20 Relé del ventilador del radiador
Relés
R1  –
R2  –
R3 Resistencia
R4 Iluminación
R5 Ventilador del condensador
R6  –
R7 Ventilador del radiador



wp:group {«layout»:{«type»:»constrained»}}

Diagrama de fusibles y relés – Honda Prelude

Aplica a vehículos fabricados en los años:

1991, 1992, 1993, 1994, 1995, 1996.

Diagrama de la caja de fusibles del habitáculo

El bloque de fusibles se encuentra detrás de la cubierta en el panel inferior izquierdo (junto al reposapiés).

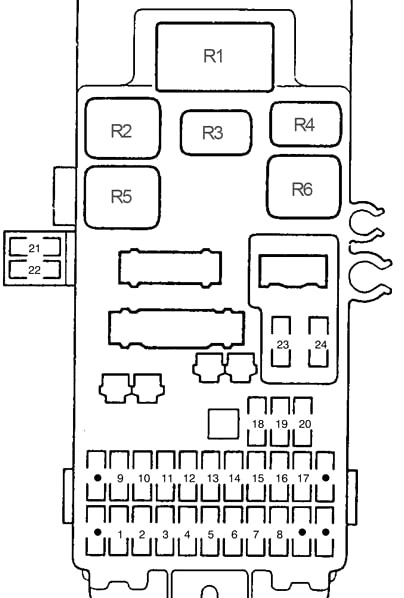

Diagrama de la caja de fusibles del habitáculo, detrás del panel inferior izquierdo.

Número Amperios [A] Descripción
Número Amperios [A] Descripción
1  –
2 7,5 PGM-FI ECM, relé principal PGM-FI, señal del motor de arranque, intermitente auxiliar (circuito de control de frenos)
3 15 Faros antiniebla delanteros
4 10 Relé principal PGM-FI
5  –
6 15 Calefacción de asientos
7 30 Relé de apertura de techo, relé de cierre de techo
8 10 Unidad de control de luces diurnas
9 15 Panel de control de calefacción, sistema de espejos eléctricos, unidad de control ABS, unidad de control 4WS, temporizador de ventilador, modo/recirculación. Espejos calefactables
10  –
11 10 Relé principal de calefacción de asiento, relé de embrague del compresor de aire acondicionado, PGM-FI, ECU, relé de desempañador de ventana trasera
12 7,5 Luces diurnas
13 10 Luces intermitentes, luces indicadoras, reloj, luces de marcha atrás
14 7,5 Sistema de control de crucero
15 20 Control de ventanas del conductor
Número Amperios [A] Descripción
16 20 Sistema de elevalunas del pasajero
17 30 Sistema de limpiaparabrisas
18 10 Radio estéreo/reproductor de casetes, encendedor de cigarrillos
19 15 Relé principal PGM-FI, unidad de control A/T, temporizador de ventilador, unidad ELD
20  –
21  –
22 10 Unidad de control 4WS, sensores de ángulo de dirección delanteros y traseros 4WS
23 15 Unidad SRS, módulo de control de transmisión (TCM), PGM-FI, módulo de control del ventilador del radiador, sensor de velocidad del vehículo (VSS), sistema de carga
24 10 Unidad SRS
Relés
R1 Intermitentes/luces de emergencia
R2 Cierre de techo
R3 Motor del ventilador
R4 Alimentación de ventana
R5 Techo abierto
R6 Desempañador de ventana trasera

Diagrama de la caja de fusibles del compartimento del motor

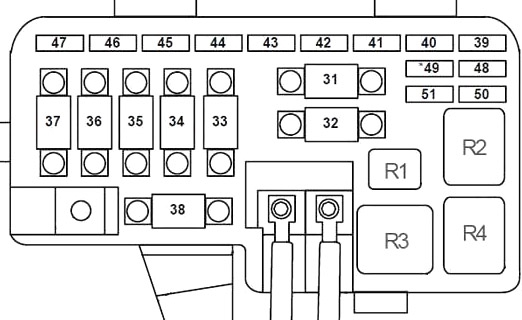

Esquema de la caja de fusibles del compartimento del motor, junto al reposapiés.

Número Amperios [A] Descripción
Número Amperios [A] Descripción
31 50 Relé del motor ABS
32 100 Distribución de energía
33 50 Interruptor de encendido (BAT)
34 40 Relé de desempañador de ventana trasera
35 40 Relé del motor del ventilador
36 40 Calefacción de asientos, relé principal PGM-FI, faros antiniebla (’94)
37 40 Sistema de techos corredizos, sistema de elevalunas eléctricos, unidad de control de luces diurnas
38 60 Unidad de control 4WS
39 15 Intermitentes/relé de intermitencia de emergencia, luces de emergencia
40 15 Unidad de control ABS (B2)
41 15 Bocina, relé de bocina (con SRS), luces de freno, luces de parada
42 20 Luces de posición, luces del salpicadero
Número Amperios [A] Descripción
43 10 Reloj, sistema de audio estéreo, unidad de control 4WS, antena de alimentación ECM, unidad de control A/T (TCM), PGM-FI (’94)
44 15 Unidad de control de cerradura eléctrica
45 15 Motor del ventilador del condensador, grupo temporizador del ventilador
46 15 Luz de techo, relé del encendedor, luz del maletero, luz de la llave de arranque, sistema de cierre
47 15 Motor del ventilador del radiador
48 7,5 Unidad de control ABS
49 20 Unidad de control ABS (B1)
50 20 Faro derecho
51 20 Faro izquierdo, luz indicadora de luces bajas, relé de faros antiniebla (’94)
Relés
R1 Ventilador del radiador
R2 Motor de la bomba ABS
R3 Faro
R4 Resistencia



/wp:group wp:group {«layout»:{«type»:»constrained»}}

Diagrama de fusibles y relés – Honda Prelude

Aplica a vehículos fabricados en los años:

1997, 1998, 1999, 2000, 2001.

Diagrama de la caja de fusibles del habitáculo

La caja de fusibles se encuentra debajo del salpicadero, en el lado del conductor. Para abrirla, gire el mando como se muestra.

Diagrama de fusibles y relés del Honda Prelude, en el habitáculo, con mando de apertura.

Número Amperaje [A] Descripción
1 10 Relé de seguridad ATTS
2 7,5 Relé principal PGM-FI, ECM, Sistema de arranque
3 No utilizado
4 10 Relé principal PGM-FI, unidad de control del inmovilizador
5 10 Amplificador estéreo
6 15 Calefacción de asientos (Canadá)
7 30 Techo corredizo
8 7,5 Unidad de control de luces diurnas (Canadá)
9 7,5 Sistema ABS, Calentadores de espejos (Canadá), Espejos eléctricos, Calefacción de asientos (Canadá), Relé del motor del ventilador, Conector opcional C982, Sistema ATTS
10 15 Luces de consola, luces del salpicadero, luces de estacionamiento, luces traseras laterales, luces traseras, sistema de seguridad (Canadá)
11 7,5 Relé del calentador de la ventana trasera
12 7,5 Unidad de control de luces diurnas (Canadá)
13 15 Intermitentes, Luces de emergencia, Luces de marcha atrás, Control de crucero, Reloj, Grupo de instrumentos, Unidad de control multiplex del conductor
14 15 Sistema de carga, sensor de velocidad del vehículo (VSS), TCM, PGM-FI, sistema inmovilizador (modelo anterior al ’97), sistema de bloqueo, grupo de indicadores, sistema de seguridad (Canadá)
15 20 Interruptor principal/motor de la ventana eléctrica
Leggere  Honda Accord (1981-2019) – caja de fusibles
16 20 Interruptor/motor de la ventana del pasajero
17 30 Motor del limpiaparabrisas delantero, relé del limpiaparabrisas, interruptor del lavaparabrisas delantero
18 7,5 Sistema de audio estéreo, relé de toma de corriente auxiliar, sistema de cierre
19 No utilizado
20 No utilizado
21 7,5 Unidad de control ATTS, relé de seguridad ATTS
22 10 1999-2001: Receptor sin llave
23 15 Unidad SRS
24 10 Unidad SRS
Relés
R1 Relé de intermitentes/relé de luces de emergencia
R2 Relé de cierre del techo solar
R3 Relé del motor del ventilador
R4 Relé de la ventana eléctrica
R5 Relé del techo solar
R6 Relé del calentador de la ventana trasera

Diagrama de la caja de fusibles del compartimento del motor

La caja de fusibles debajo del capó se encuentra en la parte trasera del compartimento del motor, en el lado del pasajero. Para abrirla, presione la pestaña como se muestra.

Esquema de la caja de fusibles del motor, lado pasajero, con pestaña de apertura.

Número Amperaje [A] Descripción
31 30 Relé del motor de la bomba ABS
32 100 Distribución de energía (fusible principal)
33 50 Interruptor de encendido (BAT)
34 40 Calentador de la ventana trasera
35 40 Control del ventilador
36 50 Distribución de energía
37 40 Distribución de energía, elevalunas eléctricos, techo corredizo
38 No utilizado
39 10 Intermitentes/luces de emergencia
40 20 Relé de seguridad ABS
41 15 Relé de la bocina, luces de freno, luz de la llave de encendido, sistema de cierre
42 20 Luces de estacionamiento, luces traseras, luces del salpicadero, luces de la consola
43 7,5 Control de transmisión automática, audio estéreo, sistema de control multiplex, reloj, PGM-FI, techo corredizo, inmovilizador, sistema de seguridad (Canadá)
44 10 Cerraduras eléctricas de las puertas
45 20 Relé del ventilador del condensador, relé del embrague del compresor del aire acondicionado
46 15 1997-1998: Iluminación interior, iluminación del maletero, relé de alimentación de accesorios, conector de interfaz de datos, iluminación interior
10 1999-2001: Iluminación interior, iluminación del maletero, relé de alimentación de accesorios, conector de interfaz de datos, iluminación interior, cerraduras eléctricas de las puertas
47 20 Motor del ventilador del radiador
48 7,5 Unidad de control ABS
49 No utilizado
50 20 Faro derecho, unidad de control de luces diurnas (Canadá)
51 20 Faro izquierdo, luz indicadora de luces altas (EE. UU.), unidad de control de luces diurnas (Canadá)
Relés
R1 Relé del ventilador del radiador
R2 Relé del motor de la bomba ABS
R3 Relé de los faros
R4 Relé del interruptor de atenuación
/wp:group /wp:freeform /wp:group

Acerca del Honda Prelude (1982-2001)

El Honda Prelude es un coupé deportivo que se fabricó entre 1982 y 2001. Este modelo era conocido por su diseño elegante y sus excelentes características de conducción. El Prelude estaba disponible con varias motorizaciones, incluyendo motores de cuatro cilindros con una cilindrada de 1.8 a 2.3 litros, y algunas versiones estaban equipadas con tecnología VTEC, que aumentaba la potencia y la eficiencia del motor. El vehículo también ofrecía diferentes niveles de equipamiento, lo que permitía a los clientes elegir un modelo según sus preferencias y necesidades. El Honda Prelude era popular entre los entusiastas de los coches deportivos por su fiabilidad y su capacidad para ofrecer una emocionante experiencia de conducción.

Diagrama de la caja de fusibles del Honda Prelude

Esta página muestra el diagrama de la caja de fusibles del modelo Honda Prelude, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. La ubicación típica de la caja de fusibles en este coche es debajo del capó y en el espacio para los pies del conductor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante conocer su contenido y mantenerla correctamente.

Diagrama de fusibles y relés – Honda Prelude

Aplica a vehículos fabricados en los años:

1987, 1988, 1989, 1990, 1991.

Diagrama de la caja de fusibles en el habitáculo

El panel de fusibles se encuentra detrás de la cubierta debajo y a la izquierda de la columna de dirección.

Diagrama detallado de la caja de fusibles del habitáculo, ubicada bajo la columna de dirección.

Número Amperaje [A] Descripción
1 7,5 Pantalla de advertencia, motor de arranque (transmisión manual), interruptor de seguridad neutral (transmisión automática), ECU PGM-FI, relé principal PGM-FI, caja de fusibles (PGM-CARB)
2 10 Reproductor de casetes estéreo, relé del encendedor de cigarrillos
3 7,5 Pantalla de advertencia, electroimán del motor de arranque, unidad de control electrónico PGM-FI, relé principal PGM-FI
4 15 Unidad de control de la cerradura eléctrica
5 15 Interruptor de la ventana del pasajero
6 15 Unidad de control de la ventana eléctrica, interruptor de la ventana eléctrica del conductor
7 20 Retractores automáticos de los cinturones de seguridad
8 15 Luz del maletero, luces del techo y del encendedor, llave de encendido, unidad de control integrada, encendedor de cigarrillos, interruptor de la manija exterior de la puerta del conductor
9 20 Relé de las luces antiniebla
10 7,5 Interruptor principal del control de crucero
11 20 Relé del techo corredizo, elevalunas eléctricos, limpiaparabrisas delantero, unidad de control integrada, interruptor combinado
12 10 Pantalla de advertencia, amplificador del sensor de velocidad, transmisión automática, controles del motor
13 10 Unidad de control integrada, interruptor de la luz de marcha atrás, interruptores de la consola combinada y de cambio de posición, grupo de timbre/recordatorio del cinturón de seguridad, grupo de indicadores, indicadores de posición y seguridad de la palanca de cambios, reloj
14 30 Motores del techo corredizo
15 15 Interruptor combinado
16 7,5 Relé de las luces diurnas
17 15 Alimentación del espejo, relé del ventilador del condensador (PGM-CARB), relé del ventilador del radiador, grupo del temporizador del ventilador de refrigeración (PGM-FI)
18 10 Desempañador de la ventana trasera, controles de calefacción, controles de aire acondicionado

Diagrama de la caja de fusibles en el compartimento del motor

Esquema de la caja de fusibles del compartimento del motor, mostrando su ubicación.

Número Amperaje [A] Descripción
Número Amperaje [A] Descripción
19 70 Distribuidor de potencia
20 40 Distribuidor de potencia (interruptor de encendido)
21 40 Distribuidor de potencia (interruptor de encendido)
22 40 Caja de fusibles del salpicadero
23 30 Relé del desempañador de la ventana trasera
24 40 Relé del elevalunas eléctrico, caja de fusibles del salpicadero
25 40 Relé del motor ALB
26 15 Unidad de control del freno antibloqueo
27 15 Unidad de control del freno antibloqueo
28 15 Unidad de control del freno antibloqueo
29 15 Relé del retractor del faro derecho, interruptor del retractor del faro
30 15 Relé del retractor del faro izquierdo, retractor del faro e interruptores combinados
31 15 Intermitentes/relé de luces de emergencia, interruptor de emergencia
32 20 Bocina, interruptor de las luces de freno, interruptor de bloqueo de la llave
Número Amperaje [A] Descripción
33 15 Faro derecho
34 15 Faro izquierdo
35 10 Unidad de control electrónico PGM-FI, antena de potencia, temporizador del ventilador de refrigeración, reproductor de casetes de radio, unidad de control de la transmisión automática, estéreo, reloj
36 15 Relé del ventilador del condensador
37 10 Alternador
38 10 Unidad de control PGM-CARB, relé principal PGM-FI
39 20 Relé del ventilador del radiador
Relés
R1  –
R2  –
R3 Resistencia
R4 Iluminación
R5 Ventilador del condensador
R6  –
R7 Ventilador del radiador



Diagrama de fusibles y relés – Honda Prelude

Aplica a vehículos fabricados en los años:

1991, 1992, 1993, 1994, 1995, 1996.

Diagrama de la caja de fusibles en el habitáculo

El bloque de fusibles se encuentra detrás de la cubierta en el panel inferior izquierdo (junto al reposapiés).

Ilustración de la caja de fusibles del habitáculo, detrás del panel inferior izquierdo.

Número Amperaje [A] Descripción
Número Amperaje [A] Descripción
1  –
2 7,5 ECM PGM-FI, relé principal PGM-FI, señal del motor de arranque, intermitente auxiliar (circuito de control de frenos)
3 15 Faros antiniebla delanteros
4 10 Relé principal PGM-FI
5  –
6 15 Calefacción de asientos
7 30 Relé de apertura del techo, relé de cierre del techo
8 10 Unidad de control de luces diurnas
9 15 Panel de control de calefacción, sistema de espejos eléctricos, unidad de control ABS, unidad de control 4WS, temporizador del ventilador, modo/recirculación. Espejos calefactables
10  –
11 10 Relé principal de calefacción de asientos, relé del embrague del compresor del aire acondicionado, PGM-FI, ECU, relé del desempañador de la ventana trasera
12 7,5 Luces diurnas
13 10 Luces intermitentes, luces indicadoras, reloj, luces de marcha atrás
14 7,5 Sistema de control de crucero
15 20 Control de ventanas del conductor
Número Amperaje [A] Descripción
16 20 Sistema de elevalunas del pasajero
17 30 Sistema de limpiaparabrisas del parabrisas
18 10 Radio estéreo/reproductor de casetes, encendedor de cigarrillos
19 15 Relé principal PGM-FI, unidad de control A/T, temporizador del ventilador, unidad ELD
20  –
21  –
22 10 Unidad de control 4WS, sensores de ángulo de dirección delanteros y traseros 4WS
23 15 Unidad SRS, módulo de control de transmisión (TCM), PGM-FI, módulo de control del ventilador del radiador, sensor de velocidad del vehículo (VSS), sistema de carga
24 10 Unidad SRS
Relés
R1 Intermitentes/luces de emergencia
R2 Bloqueo del techo corredizo
R3 Motor del ventilador
R4 Alimentación de la ventana
R5 Techo corredizo abierto
R6 Desempañador de la ventana trasera

Diagrama de la caja de fusibles en el compartimento del motor

Representación gráfica de la caja de fusibles del motor, junto al reposapiés.

Número Amperaje [A] Descripción
Número Amperaje [A] Descripción
31 50 Relé del motor ABS
32 100 Distribución de potencia
33 50 Interruptor de encendido (BAT)
34 40 Relé del desempañador de la ventana trasera
35 40 Relé del motor del ventilador
36 40 Calefacción de asientos, relé principal PGM-FI, luces antiniebla (’94)
37 40 Sistema de techo corredizo, sistema de elevalunas eléctricos, unidad de control de luces diurnas
38 60 Unidad de control 4WS
39 15 Intermitentes/relé de luces de emergencia, luces de emergencia
40 15 Unidad de control ABS (B2)
41 15 Bocina, relé de la bocina (con SRS), luces de freno, luces de parada
42 20 Luces de posición, luces del salpicadero
Leggere  Honda Civic VI Fastback (MA, MB) (1995-2001) – batería
Número Amperaje [A] Descripción
43 10 Reloj, sistema de audio estéreo, unidad de control 4WS, antena de potencia ECM, unidad de control A/T (TCM), PGM-FI (’94)
44 15 Unidad de control de la cerradura eléctrica
45 15 Motor del ventilador del condensador, grupo del temporizador del ventilador
46 15 Luz del techo, relé del encendedor, luz del maletero, luz de la llave de encendido, sistema de bloqueo
47 15 Motor del ventilador del radiador
48 7,5 Unidad de control ABS
49 20 Unidad de control ABS (B1)
50 20 Faro derecho
51 20 Faro izquierdo, luz indicadora de luces bajas, relé de luces antiniebla (’94)
Relés
R1 Ventilador del radiador
R2 Motor de la bomba ABS
R3 Faro
R4 Resistencia



Diagrama de fusibles y relés – Honda Prelude

Aplica a vehículos fabricados en los años:

1997, 1998, 1999, 2000, 2001.

Diagrama de la caja de fusibles en el habitáculo

La caja de fusibles interna se encuentra debajo del salpicadero en el lado del conductor. Para abrirla, gire el mando como se muestra.

Diagrama de fusibles y relés del Honda Prelude, en el habitáculo, lado conductor.

Número Amperaje [A] Descripción
1 10 Relé de seguridad ATTS
2 7,5 Relé principal PGM-FI, ECM, sistema de arranque
3 No utilizado
4 10 Relé principal PGM-FI, unidad de control del inmovilizador
5 10 Amplificador estéreo
6 15 Calefacción de asientos (Canadá)
7 30 Techo corredizo
8 7,5 Unidad de control de luces diurnas (Canadá)
9 7,5 Sistema ABS, desempañadores de espejos (Canadá), espejos eléctricos, calefacción de asientos (Canadá), relé del motor del ventilador, conector opcional C982, sistema ATTS
10 15 Luces de la consola, luces del salpicadero, luces de estacionamiento, luces traseras laterales, luces traseras, sistema de seguridad (Canadá)
11 7,5 Relé del desempañador de la ventana trasera
12 7,5 Unidad de control de luces diurnas (Canadá)
13 15 Intermitentes, luces de emergencia, luces de marcha atrás, control de crucero, reloj, grupo de indicadores, unidad de control multiplex del conductor
14 15 Sistema de carga, sensor de velocidad del vehículo (VSS), TCM, PGM-FI, sistema inmovilizador (modelo anterior al ’97), sistema de bloqueo, grupo de indicadores, sistema de seguridad (Canadá)
15 20 Interruptor principal/motor del elevalunas eléctrico
16 20 Interruptor/motor de la ventana del pasajero
17 30 Motor del limpiaparabrisas delantero, relé del limpiaparabrisas, interruptor del lavaparabrisas delantero
18 7,5 Sistema de audio estéreo, relé de la toma de corriente de accesorios, sistema de bloqueo
19 No utilizado
20 No utilizado
21 7,5 Unidad de control ATTS, relé de seguridad ATTS
22 10 1999-2001: Receptor sin llave
23 15 Unidad SRS
24 10 Unidad SRS
Relés
R1 Relé de intermitentes/relé de luces de emergencia
R2 Relé de bloqueo del techo corredizo
R3 Relé del motor del ventilador
R4 Relé del elevalunas eléctrico
R5 Relé del techo corredizo
R6 Relé del desempañador de la ventana trasera

Diagrama de la caja de fusibles en el compartimento del motor

La caja de fusibles debajo del capó se encuentra en la parte trasera del compartimento del motor en el lado del pasajero. Para abrirla, presione la pestaña como se muestra.

Esquema de la caja de fusibles del motor, lado pasajero, con instrucciones de apertura.

Número Amperaje [A] Descripción
31 30 Relé del motor de la bomba ABS
32 100 Distribución de potencia (fusible principal)
33 50 Interruptor de encendido (BAT)
34 40 Calefactor de la ventana trasera
35 40 Control del ventilador
36 50 Distribución de potencia
37 40 Distribución de energía, elevalunas eléctricos, techo corredizo
38 No utilizado
39 10 Intermitentes/luces de emergencia
40 20 Relé de seguridad ABS
41 15 Relé de la bocina, luces de freno, luz de la llave de encendido, sistema de bloqueo
42 20 Luces de estacionamiento, luces traseras, luces del salpicadero, luces de la consola
43 7,5 Control de transmisión automática, audio estéreo, sistema de control multiplex, reloj, PGM-FI, techo corredizo, sistema inmovilizador, sistema de seguridad (Canadá)
44 10 Cerraduras eléctricas de las puertas
45 20 Relé del ventilador del condensador, relé del embrague del compresor del aire acondicionado
46 15 1997-1998: Iluminación interior, iluminación del maletero, relé de la toma de corriente de accesorios, conector de interfaz de datos, iluminación interior
10 1999-2001: Iluminación interior, iluminación del maletero, relé de la toma de corriente de accesorios, conector de interfaz de datos, iluminación interior, cerraduras eléctricas de las puertas
47 20 Motor del ventilador del radiador
48 7,5 Unidad de control ABS
49 No utilizado
50 20 Faro derecho, unidad de control de luces diurnas (Canadá)
51 20 Faro izquierdo, luz indicadora de luces altas (EE. UU.), unidad de control de luces diurnas (Canadá)
Relés
R1 Relé del ventilador del radiador
R2 Relé del motor de la bomba ABS
R3 Relé de los faros
R4 Relé del atenuador
/wp:post-content wp:post-content wp:paragraph

En este artículo encontrarás diagramas de la caja de fusibles del Honda Prelude 1982-2001, obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (disposición de los fusibles).

/wp:paragraph

Diagrama de fusibles y relés – Honda Prelude

Aplica a vehículos fabricados en los años:

1982, 1983, 1984, 1985, 1986, 1987.

Diagrama de la caja de fusibles en el habitáculo

El panel de fusibles se encuentra detrás de la cubierta debajo y a la izquierda de la columna de dirección.

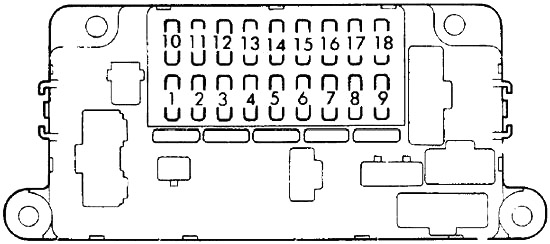

Mapa de fusibles del habitáculo, situado a la izquierda de la columna de dirección.

Número Amperaje [A] Descripción
1 20 Calefactor de la ventana trasera
2 15 Luz del maletero, iluminación de la caja de fusibles, iluminación interior, encendedor de cigarrillos, reloj, advertencia de llave
3 15 Iluminación del salpicadero y la consola, luces traseras, iluminación de la matrícula
4 10 1982-1985: Radio (memoria), luces de advertencia
5 10 Intermitentes, luces de marcha atrás y de advertencia, indicadores de posición y seguridad de la transmisión, indicadores
6 20 Limpiaparabrisas/lavaparabrisas, techo corredizo, relé del elevalunas eléctrico (1986-1987)
7 10 1986-1987: Control de crucero
8 10 Ventiladores del radiador y del condensador del aire acondicionado, aire acondicionado
9 10 Calefactor de la ventana trasera
10 20 Control del ventilador, control de vacío de calefacción, aire acondicionado
11 10 Radio
12 15 1986-1987: Elevalunas eléctricos
13 15 1986-1987: Elevalunas eléctricos
14 10 1986-1987: Inyección electrónica de combustible

Diagrama de la caja de fusibles en el compartimento del motor

Distribución de fusibles en el compartimento del motor, cerca de la columna de dirección.

Número Amperaje [A] Descripción
Número Amperaje [A] Descripción
1 65 Distribuidor de potencia (fusible principal)
2 35 Techo corredizo
3 15 Bocina, luces de freno
4 15 Retractor del faro derecho
5 15 Retractor del faro izquierdo
6 20 Ventiladores del radiador
7 10 1982-1985: Válvula solenoide de arranque, advertencia de freno
15 1986-1987: Unidad de control de emisiones (EFI), alternador
8 10 Control de emisiones, sistema de carga, bomba de combustible
9 15 Faro derecho
Número Amperaje [A] Descripción
10 15 Faro izquierdo
11 10 Luces de advertencia
12 20 1986-1987: Ventilador del condensador del aire acondicionado
Relés
13 Ventilador del radiador
14 Iluminación
15 Techo corredizo abierto
16 Cierre del techo corredizo
17 Resistencia
18 1986-1987: Elevalunas eléctrico
19 1986-1987: Ventilador de calefacción

Diagrama de fusibles y relés – Honda Prelude

Aplica a vehículos fabricados en los años:

1987, 1988, 1989, 1990, 1991.

Diagrama de la caja de fusibles en el habitáculo

El panel de fusibles se encuentra detrás de la cubierta debajo y a la izquierda de la columna de dirección.

Vista esquemática de la caja de fusibles interior, bajo el salpicadero, lado conductor.

Número Amperaje [A] Descripción
1 7,5 Pantalla de advertencia, motor de arranque (transmisión manual), interruptor de seguridad neutral (transmisión automática), ECU PGM-FI, relé principal PGM-FI, caja de fusibles (PGM-CARB)
2 10 Reproductor de casetes estéreo, relé del encendedor de cigarrillos
3 7,5 Pantalla de advertencia, electroimán del motor de arranque, unidad de control electrónico PGM-FI, relé principal PGM-FI
4 15 Unidad de control de la cerradura eléctrica
5 15 Interruptor de la ventana del pasajero
6 15 Unidad de control de la ventana eléctrica, interruptor de la ventana eléctrica del conductor
7 20 Retractores automáticos de los cinturones de seguridad
8 15 Luz del maletero, luces del techo y del encendedor, llave de encendido, unidad de control integrada, encendedor de cigarrillos, interruptor de la manija exterior de la puerta del conductor
9 20 Relé de las luces antiniebla
10 7,5 Interruptor principal del control de crucero
11 20 Relé del techo corredizo, elevalunas eléctricos, limpiaparabrisas delantero, unidad de control integrada, interruptor combinado
12 10 Pantalla de advertencia, amplificador del sensor de velocidad, transmisión automática, controles del motor
13 10 Unidad de control integrada, interruptor de la luz de marcha atrás, interruptores de la consola combinada y de cambio de posición, grupo de timbre / recordatorio del cinturón de seguridad, grupo de indicadores, indicadores de posición y seguridad de la palanca de cambios, reloj
14 30 Motores del techo corredizo
15 15 Interruptor combinado
16 7,5 Relé de las luces diurnas
17 15 Alimentación del espejo, relé del ventilador del condensador (PGM-CARB), relé del ventilador del radiador, grupo del temporizador del ventilador de refrigeración (PGM-FI)
18 10 Desempañador de la ventana trasera, controles de calefacción, controles de aire acondicionado

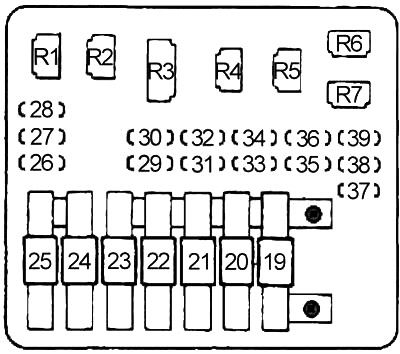

Diagrama de la caja de fusibles en el compartimento del motor

Disposición de la caja de fusibles del motor, en la parte trasera del compartimento.

Número Amperaje [A] Descripción
Número Amperaje [A] Descripción
19 70 Distribuidor de potencia
20 40 Distribuidor de potencia (interruptor de encendido)
21 40 Distribuidor de potencia (interruptor de encendido)
22 40 Caja de fusibles del salpicadero
23 30 Relé del desempañador de la ventana trasera
24 40 Relé del elevalunas eléctrico, caja de fusibles del salpicadero
25 40 Relé del motor ALB
26 15 Unidad de control del freno antibloqueo
27 15 Unidad de control del freno antibloqueo
28 15 Unidad de control del freno antibloqueo
29 15 Relé del retractor del faro derecho, interruptor del retractor del faro
30 15 Relé del retractor del faro izquierdo, retractor del faro e interruptores combinados
31 15 Intermitentes/relé de luces de emergencia, interruptor de emergencia
32 20 Bocina, interruptor de las luces de freno, interruptor de bloqueo de la llave
Leggere  Honda Logo (1996-2001) – baterías
Número Amperaje [A] Descripción
33 15 Faro derecho
34 15 Faro izquierdo
35 10 Unidad de control electrónico PGM-FI, antena de potencia, temporizador del ventilador de refrigeración, reproductor de casetes de radio, unidad de control de la transmisión automática, estéreo, reloj
36 15 Relé del ventilador del condensador
37 10 Alternador
38 10 Unidad de control PGM-CARB, relé principal PGM-FI
39 20 Relé del ventilador del radiador
Relés
R1  –
R2  –
R3 Resistencia
R4 Iluminación
R5 Ventilador del condensador
R6  –
R7 Ventilador del radiador



wp:group {«layout»:{«type»:»constrained»}}

Diagrama de fusibles y relés – Honda Prelude

Aplica a vehículos fabricados en los años:

1991, 1992, 1993, 1994, 1995, 1996.

Diagrama de la caja de fusibles del habitáculo

El bloque de fusibles se encuentra detrás de la cubierta en el panel inferior izquierdo (junto al reposapiés).

Diagrama de la caja de fusibles del habitáculo, detrás del panel inferior izquierdo.

Número Amperios [A] Descripción
Número Amperios [A] Descripción
1  –
2 7,5 PGM-FI ECM, relé principal PGM-FI, señal del motor de arranque, intermitente auxiliar (circuito de control de frenos)
3 15 Faros antiniebla delanteros
4 10 Relé principal PGM-FI
5  –
6 15 Calefacción de asientos
7 30 Relé de apertura de techo, relé de cierre de techo
8 10 Unidad de control de luces diurnas
9 15 Panel de control de calefacción, sistema de espejos eléctricos, unidad de control ABS, unidad de control 4WS, temporizador de ventilador, modo/recirculación. Espejos calefactables
10  –
11 10 Relé principal de calefacción de asiento, relé de embrague del compresor de aire acondicionado, PGM-FI, ECU, relé de desempañador de ventana trasera
12 7,5 Luces diurnas
13 10 Luces intermitentes, luces indicadoras, reloj, luces de marcha atrás
14 7,5 Sistema de control de crucero
15 20 Control de ventanas del conductor
Número Amperios [A] Descripción
16 20 Sistema de elevalunas del pasajero
17 30 Sistema de limpiaparabrisas
18 10 Radio estéreo/reproductor de casetes, encendedor de cigarrillos
19 15 Relé principal PGM-FI, unidad de control A/T, temporizador de ventilador, unidad ELD
20  –
21  –
22 10 Unidad de control 4WS, sensores de ángulo de dirección delanteros y traseros 4WS
23 15 Unidad SRS, módulo de control de transmisión (TCM), PGM-FI, módulo de control del ventilador del radiador, sensor de velocidad del vehículo (VSS), sistema de carga
24 10 Unidad SRS
Relés
R1 Intermitentes/luces de emergencia
R2 Cierre de techo
R3 Motor del ventilador
R4 Alimentación de ventana
R5 Techo abierto
R6 Desempañador de ventana trasera

Diagrama de la caja de fusibles del compartimento del motor

Esquema de la caja de fusibles del compartimento del motor, junto al reposapiés.

Número Amperios [A] Descripción
Número Amperios [A] Descripción
31 50 Relé del motor ABS
32 100 Distribución de energía
33 50 Interruptor de encendido (BAT)
34 40 Relé de desempañador de ventana trasera
35 40 Relé del motor del ventilador
36 40 Calefacción de asientos, relé principal PGM-FI, faros antiniebla (’94)
37 40 Sistema de techos corredizos, sistema de elevalunas eléctricos, unidad de control de luces diurnas
38 60 Unidad de control 4WS
39 15 Intermitentes/relé de intermitencia de emergencia, luces de emergencia
40 15 Unidad de control ABS (B2)
41 15 Bocina, relé de bocina (con SRS), luces de freno, luces de parada
42 20 Luces de posición, luces del salpicadero
Número Amperios [A] Descripción
43 10 Reloj, sistema de audio estéreo, unidad de control 4WS, antena de alimentación ECM, unidad de control A/T (TCM), PGM-FI (’94)
44 15 Unidad de control de cerradura eléctrica
45 15 Motor del ventilador del condensador, grupo temporizador del ventilador
46 15 Luz de techo, relé del encendedor, luz del maletero, luz de la llave de arranque, sistema de cierre
47 15 Motor del ventilador del radiador
48 7,5 Unidad de control ABS
49 20 Unidad de control ABS (B1)
50 20 Faro derecho
51 20 Faro izquierdo, luz indicadora de luces bajas, relé de faros antiniebla (’94)
Relés
R1 Ventilador del radiador
R2 Motor de la bomba ABS
R3 Faro
R4 Resistencia



/wp:group wp:group {«layout»:{«type»:»constrained»}}

Diagrama de fusibles y relés – Honda Prelude

Aplica a vehículos fabricados en los años:

1997, 1998, 1999, 2000, 2001.

Diagrama de la caja de fusibles del habitáculo

La caja de fusibles se encuentra debajo del salpicadero, en el lado del conductor. Para abrirla, gire el mando como se muestra.

Diagrama de fusibles y relés del Honda Prelude, en el habitáculo, con mando de apertura.

Número Amperaje [A] Descripción
1 10 Relé de seguridad ATTS
2 7,5 Relé principal PGM-FI, ECM, Sistema de arranque
3 No utilizado
4 10 Relé principal PGM-FI, unidad de control del inmovilizador
5 10 Amplificador estéreo
6 15 Calefacción de asientos (Canadá)
7 30 Techo corredizo
8 7,5 Unidad de control de luces diurnas (Canadá)
9 7,5 Sistema ABS, Calentadores de espejos (Canadá), Espejos eléctricos, Calefacción de asientos (Canadá), Relé del motor del ventilador, Conector opcional C982, Sistema ATTS
10 15 Luces de consola, luces del salpicadero, luces de estacionamiento, luces traseras laterales, luces traseras, sistema de seguridad (Canadá)
11 7,5 Relé del calentador de la ventana trasera
12 7,5 Unidad de control de luces diurnas (Canadá)
13 15 Intermitentes, Luces de emergencia, Luces de marcha atrás, Control de crucero, Reloj, Grupo de instrumentos, Unidad de control multiplex del conductor
14 15 Sistema de carga, sensor de velocidad del vehículo (VSS), TCM, PGM-FI, sistema inmovilizador (modelo anterior al ’97), sistema de bloqueo, grupo de indicadores, sistema de seguridad (Canadá)
15 20 Interruptor principal/motor de la ventana eléctrica
16 20 Interruptor/motor de la ventana del pasajero
17 30 Motor del limpiaparabrisas delantero, relé del limpiaparabrisas, interruptor del lavaparabrisas delantero
18 7,5 Sistema de audio estéreo, relé de toma de corriente auxiliar, sistema de cierre
19 No utilizado
20 No utilizado
21 7,5 Unidad de control ATTS, relé de seguridad ATTS
22 10 1999-2001: Receptor sin llave
23 15 Unidad SRS
24 10 Unidad SRS
Relés
R1 Relé de intermitentes/relé de luces de emergencia
R2 Relé de cierre del techo solar
R3 Relé del motor del ventilador
R4 Relé de la ventana eléctrica
R5 Relé del techo solar
R6 Relé del calentador de la ventana trasera

Diagrama de la caja de fusibles del compartimento del motor

La caja de fusibles debajo del capó se encuentra en la parte trasera del compartimento del motor, en el lado del pasajero. Para abrirla, presione la pestaña como se muestra.

Esquema de la caja de fusibles del motor, lado pasajero, con pestaña de apertura.

Número Amperaje [A] Descripción
31 30 Relé del motor de la bomba ABS
32 100 Distribución de energía (fusible principal)
33 50 Interruptor de encendido (BAT)
34 40 Calentador de la ventana trasera
35 40 Control del ventilador
36 50 Distribución de energía
37 40 Distribución de energía, elevalunas eléctricos, techo corredizo
38 No utilizado
39 10 Intermitentes/luces de emergencia
40 20 Relé de seguridad ABS
41 15 Relé de la bocina, luces de freno, luz de la llave de encendido, sistema de cierre
42 20 Luces de estacionamiento, luces traseras, luces del salpicadero, luces de la consola
43 7,5 Control de transmisión automática, audio estéreo, sistema de control multiplex, reloj, PGM-FI, techo corredizo, inmovilizador, sistema de seguridad (Canadá)
44 10 Cerraduras eléctricas de las puertas
45 20 Relé del ventilador del condensador, relé del embrague del compresor del aire acondicionado
46 15 1997-1998: Iluminación interior, iluminación del maletero, relé de alimentación de accesorios, conector de interfaz de datos, iluminación interior
10 1999-2001: Iluminación interior, iluminación del maletero, relé de alimentación de accesorios, conector de interfaz de datos, iluminación interior, cerraduras eléctricas de las puertas
47 20 Motor del ventilador del radiador
48 7,5 Unidad de control ABS
49 No utilizado
50 20 Faro derecho, unidad de control de luces diurnas (Canadá)
51 20 Faro izquierdo, luz indicadora de luces altas (EE. UU.), unidad de control de luces diurnas (Canadá)
Relés
R1 Relé del ventilador del radiador
R2 Relé del motor de la bomba ABS
R3 Relé de los faros
R4 Relé del interruptor de atenuación
/wp:group /wp:freeform /wp:group

Acerca del Honda Prelude (1982-2001)

El Honda Prelude es un coupé deportivo que se fabricó entre 1982 y 2001. Este modelo era conocido por su diseño elegante y sus excelentes características de conducción. El Prelude estaba disponible con varias motorizaciones, incluyendo motores de cuatro cilindros con una cilindrada de 1.8 a 2.3 litros, y algunas versiones estaban equipadas con tecnología VTEC, que aumentaba la potencia y la eficiencia del motor. El vehículo también ofrecía diferentes niveles de equipamiento, lo que permitía a los clientes elegir un modelo según sus preferencias y necesidades. El Honda Prelude era popular entre los entusiastas de los coches deportivos por su fiabilidad y su capacidad para ofrecer una emocionante experiencia de conducción.

Diagrama de la caja de fusibles del Honda Prelude

Esta página muestra el diagrama de la caja de fusibles del modelo Honda Prelude, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. La ubicación típica de la caja de fusibles en este coche es debajo del capó y en el espacio para los pies del conductor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante conocer su contenido y mantenerla correctamente.

Carlos Martínez

Carlos Martínez

Soy Carlos Martínez, apasionado de la mecánica automotriz y de los sistemas eléctricos de los vehículos. Desde hace más de diez años me dedico a recopilar y analizar diagramas de cajas de fusibles y relés para diferentes marcas y modelos de automóviles. Creé este sitio web para ayudar a conductores, mecánicos y aficionados al automóvil a encontrar rápidamente la información que necesitan cuando surge un problema eléctrico en el vehículo. Sé por experiencia propia que localizar el fusible correcto puede ahorrar mucho tiempo y evitar reparaciones innecesarias. En esta página publico diagramas claros y organizados de cajas de fusibles, junto con la ubicación de los componentes y explicaciones útiles para facilitar su identificación. Mi objetivo es ofrecer información sencilla, práctica y accesible para cualquier persona que necesite entender mejor el sistema eléctrico de su coche.
