Honda Pilot (2003-2015) – caja de fusibles
En este artículo encontrará diagramas de la caja de fusibles del Honda Pilot 2003-2015, obtendrá información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
Diagrama de fusibles y relés – Honda Pilot
Aplicable a vehículos fabricados en los años:
2003, 2004, 2005, 2006, 2007, 2008, 2009.
Los fusibles de la toma del encendedor de cigarrillos (tomas de corriente) en el Honda Pilot son el fusible n.º 9 (toma de accesorios delantera) en el panel de fusibles del salpicadero del lado del pasajero y el fusible n.º 3 (2003-2004) o n.º 6 (a partir de 2005) (toma de accesorios trasera) en el panel de fusibles del compartimento del motor adicional.
Cabina
- Panel de fusibles 1
- Relé de la toma de corriente de accesorios trasera
- Relé de luces interiores
- 2003-2005: Relé de faros antiniebla delanteros
2006-2008: Relé de desactivación de luces altas - Unidad de control de luces diurnas
- 2006-2008: Relé del motor del limpiaparabrisas delantero
- Relé de bloqueo de la transmisión
- Relé de contacto P
- Relé principal PGM-FI n.º 1
- Relé principal PGM-FI n.º 2 (bomba de combustible)
- Relé del motor del ventilador trasero
- 2003-2005: Relé de atenuación
2006-2008: Relé de luces diurnas - Relé de luz trasera
- 4WD: Relé del sistema de gestión de par variable 4WD (VTM-4)
2WD (2006-2008): Relé de control de soporte del motor
- Unidad de control del inmovilizador-receptor
- 2WD (2006-2008): Unidad de control de ruido activo
- Receptor sin llave
- Relé del sensor de relación aire-combustible (A/F)
- Relé de encendido
- Relé del módulo de control del actuador del acelerador
- 2006-2008: Relé del motor del limpiaparabrisas trasero
- Panel de fusibles 2
- Unidad del sistema de retención suplementario (SRS)
- 2WD (2006-2008): Unidad de control de soporte del motor
Panel de fusibles de la cabina 1
Se encuentra debajo del salpicadero, en el lado del conductor.
| Número | Amperaje [A] | Descripción |
|---|---|---|
| 1 | 15 | Unidad de control del inmovilizador-receptor, módulo de control del sistema de propulsión (PCM), relé principal PGM-FI n.º 2 (bomba de combustible), unidad del sistema de retención suplementario (SRS) |
| 2 | 10 | Unidad del sistema de retención suplementario (SRS) |
| 3 | 7,5 | Relé del embrague del compresor del aire acondicionado, relé del motor del ventilador, unidad de control del aire acondicionado, panel de control del calefactor, módulo de control del sistema de propulsión (PCM), motor de control de recirculación, relé del motor del ventilador trasero, motor de modo cercano, relé del desempañador de la ventana trasera, módulo de control del ventilador del radiador (2003-2005) |
| 4 | 7,5 | Unidad inversora de CA (2006-2008), actuador del espejo, desempañador del espejo, modulador-controlador ABS (2003-2005), sistema de gestión de par variable 4WD (VTM-4) (2003-2005) |
| 5 | 10 | Unidad de control de luces diurnas |
| 6 | 15 | Alternador, luz indicadora del interruptor principal del control de crucero, válvula de purga del depósito de vapores de combustible (EVAP), módulo de control de intermitentes, módulo de control del sistema de propulsión (PCM), módulo de control del modulador VSA (2006-2008), conjunto del sensor de carga eléctrica (ELD) (2003-2005), sensores de oxígeno secundarios calentados (2003-2005), módulo de control del ventilador del radiador (2003-2005), sistema de gestión de par variable 4WD (VTM-4) (2003-2005), relé VTM-4 (2003-2005) |
| 7 | 7,5 | Espejo eléctrico de brújula (2006-2008), sistema de detección de ocupantes (ODS) indicador de desactivación del pasajero, espejo interior con atenuación automática (2006-2008), relé del limpiaparabrisas trasero intermitente, interruptor del limpiaparabrisas/lavaparabrisas trasero, motor del limpiaparabrisas trasero, faro antiniebla delantero (2006-2008) |
| 8 | 7,5 | Relé de la toma de corriente de accesorios, micrófono trasero del sistema de control de ruido activo (2WD) (2006-2008), unidad de control de ruido activo (2WD) (2006-2008), módulo de control de intermitentes, conector opcional sin llave (2006-2008), relé de la toma de corriente de accesorios trasera, relé de bloqueo de la transmisión |
| 9 | 10 | Unidad de control de ruido activo (2WD) (2006-2008), relé de marcha atrás A/T, luces de marcha atrás, sensor de fallo de luz de freno, módulo de control de intermitentes, receptor sin llave, unidad de navegación (2006-2008), espejo interior con atenuación automática (2006-2008), conector de seguridad opcional (2006-2008), luz indicadora del interruptor principal de bloqueo (4WD), sistema de gestión de par variable 4WD Unidad de control del sistema (VTM-4), unidad de control multiplex del conductor |
| 10 | 7,5 | Intermitentes/relé de parada de emergencia |
| 11 | 7,5 | 2006-2008: Unidad de control del sistema de gestión de par variable 4WD (VTM-4) |
| 15 | 2003-2005: Bobinas de encendido | |
| 12 | 30 | Relé del motor del limpiaparabrisas trasero, motor del limpiaparabrisas delantero, circuito del limpiaparabrisas delantero intermitente, motor del limpiaparabrisas delantero, relé del limpiaparabrisas delantero intermitente |
| 13 | 7,5 | Relé principal PGM-FI, módulo de control del sistema de propulsión (PCM) |
| R1 | Parada de arranque | |
| R2 | Invertir | |
| R3 | Intermitentes y luces de emergencia | |
Panel de fusibles de la cabina n.º 2
Se encuentra debajo del salpicadero, en el lado del pasajero. Para abrirlo, tire del borde derecho de la cubierta.
| Número | Amperaje [A] | Descripción |
|---|---|---|
| Número | Amperaje [A] | Descripción |
| 1 | 20 | Unidad de control de la ventana eléctrica |
| 2 | 20 | Motor del asiento delantero eléctrico (EX-L), motor eléctrico de movimiento del asiento del conductor (EX-L), motor eléctrico de reclinación del asiento trasero del conductor (excepto EX-L), motor eléctrico de reclinación del asiento del conductor (Expert EX-L) |
| 3 | 20 | Calefacción de los asientos delanteros |
| 4 | 20 | Motor del asiento trasero eléctrico del conductor (EX-L), motor eléctrico de reclinación del asiento del conductor (EX-L), motor eléctrico de reclinación del asiento trasero del conductor (excepto EX-L), motor eléctrico de movimiento del asiento del conductor (excepto EX-L) |
| 5 | – | – |
| 6 | 10 | Unidad de control de luces diurnas |
| 7 | 20 | Motor de la ventana trasera izquierda, interruptor principal de la ventana, unidad de control de la ventana eléctrica |
| 8 | 20 | Motor de la ventana delantera del pasajero |
| 9 | 15 | Unidad de audio, reproductor de DVD (con sistema de entretenimiento trasero), toma de corriente de accesorios de la consola, toma de corriente de accesorios delantera, unidad de navegación, pantalla de navegación, conector del encendedor de cigarrillos |
| 10 | 15 | Iluminación de la unidad de audio, iluminación adicional del gato (con sistema de entretenimiento trasero), luz del interruptor principal del control de crucero, iluminación de la unidad de control del aire acondicionado, reproductor de DVD (con sistema de entretenimiento trasero), unidad de control multiplex del conductor, luces de posición delanteras, luces de posición laterales delanteras, luz de la consola delantera, interruptores de bloqueo de las puertas delanteras, luces del módulo de control de intermitentes, luz de la guantera, luz del interruptor de advertencia de emergencia, luces del panel de control del calefactor, luz del interruptor de las luces interiores, iluminación de la matrícula, luz del interruptor del techo solar, pantalla de navegación, unidad de navegación, conector del encendedor de cigarrillos, conector de la luz antiniebla (panel de fusibles/relés debajo del salpicadero del conductor), luz del interruptor del espejo eléctrico, iluminación de la unidad de control del calefactor-aire acondicionado trasero, controlador trasero y pantalla (con sistema de entretenimiento trasero), iluminación de la consola del techo, asiento, interruptores de calefacción, luz, relé de las luces traseras, luces traseras, conector de iluminación del remolque, interruptor de bloqueo VTM-4 |
| Número | Amperaje [A] | Descripción |
|---|---|---|
| 11 | 10 | Luces de mapa individuales delanteras, luces decorativas de las puertas delanteras, HomeLink, relé de luces interiores, pantalla de navegación, unidad de navegación, luces de mapa individuales traseras, luz del portón trasero, iluminación del espejo de cortesía |
| 12 | 20 | Unidad de control multiplex del pasajero |
| 13 | 7,5 | Unidad de control multiplex del conductor, unidad de control multiplex de la puerta, módulo de control de intermitentes, unidad de control multiplex del inmovilizador-receptor, indicador del inmovilizador, módulo receptor sin llave, conector de seguridad, indicador de seguridad, unidad de control multiplex del pasajero |
| 14 | 7,5 | 2006-2008: Relé de bloqueo del techo solar, relé de apertura del techo solar |
| 15 | 20 | 2006-2008: Relé de bloqueo del techo solar, motor del techo solar, relé de apertura del techo solar |
| 16 | 20 | Motor de la ventana trasera derecha |
| 7,5 | Relé del ventilador del radiador | |
| R1 | Ventana eléctrica | |
| R2 | Toma de corriente de accesorios | |
| R3 | Desempañador de la ventana trasera | |
Compartimento del motor
- Módulo de control del sistema de propulsión (PCM)
- Caja de fusibles 1
- Caja de fusibles 2
- Modulador-unidad de control ABS o VSA
- Relé de fusibles
Caja de fusibles 1
La caja de fusibles principal debajo del capó se encuentra en el lado del pasajero. Para abrirla, presione las pestañas como se muestra.
| Número | Amperaje [A] | Descripción |
|---|---|---|
| Número | Amperaje [A] | Descripción |
| 41 | 120 | Batería, distribución de energía |
| 42 | 50 | Interruptor de encendido, conector opcional sin llave |
| 43 | 20 | Interruptor de luces combinadas, unidad de control de luces diurnas, faro derecho |
| 44 | – | – |
| 45 | 20 | Interruptor de luces combinadas, unidad de control de luces diurnas, faro izquierdo, luz indicadora de luces altas, faro antiniebla (2006-2008) |
| 46 | 15 | Conector de enlace de datos (DLC), relé principal PGM-FI |
| 47 | 20 | Luces de freno, unidad de control multiplex del sistema de propulsión, luz de freno superior, relé de la bocina, bocina, luz de encendido, solenoide de bloqueo de la llave, módulo de control del sistema de propulsión (PCM), conector de iluminación del remolque |
| 48 | 20 | Unidad de audio, reproductor de DVD (sistema de entretenimiento trasero), controlador trasero y pantalla (sistema de entretenimiento trasero) |
| 49 | 15 | Luces de emergencia |
| 50 | 20 | 2003-2005: Conector de iluminación del remolque |
| 51 | 40 | Relé del actuador de la ventana, fusible (panel de fusibles de la cabina n.º 2): n.º 1 |
| 52 | 40 | Fusibles (panel de fusibles de la cabina n.º 2): n.º 2, 3, 4, 6 |
| 53 | 30 | Condensador de ruido, desempañador de la ventana trasera |
| Número | Amperaje [A] | Descripción |
|---|---|---|
| 54 | 40 | Fusible (panel de fusibles de la cabina n.º 2): n.º 9, 10, 11, 12, 13 |
| 55 | 30 | Motor del ventilador trasero |
| 56 | 40 | Motor del ventilador |
| 57 | 30 | Motor del ventilador del radiador |
| 58 | 30 | Motor del ventilador del condensador del aire acondicionado |
| 59 | 7,5 | Embrague del compresor del aire acondicionado |
| • | – | Fusible de repuesto |
| R1 | Faro n.º 1 (derecho) | |
| R2 | Faro n.º 2 (izquierdo) | |
| R3 | Bocina | |
| R4 | Ventilador del condensador del aire acondicionado | |
| R5 | Motor del ventilador | |
| R6 | Ventilador del radiador | |
| R7 | Embrague del compresor del aire acondicionado | |

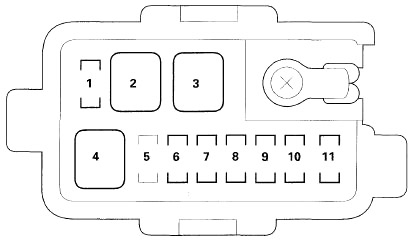

Panel de fusibles 2
| Número | Amperaje [A] | Descripción |
|---|---|---|
| 1 | 20 | Unidad inversora de CA |
| 2 | 40 | Modulador VSA-unidad de control |
| 3 | 30 | Modulador VSA-unidad de control |
| 4 | 20 | Sistema de gestión de par variable 4WD (VTM-4) unidad de control |
| 5 | 10 | 2WD: unidad de control de soporte del motor |
| 6 | 15 | Toma de corriente de accesorios de la consola, toma de corriente de accesorios trasera |
| 7 | 15 | Módulo de control del sistema de propulsión (PCM) |
| 8 | 15 | Bobinas de encendido |
| 9 | 15 | Sensores de relación aire-combustible (A/F) (banco 1, banco 2), sensores de oxígeno secundarios calentados (banco 1, banco 2), conjunto del sensor de carga eléctrica (ELD) |
| 10 | 7,5 | Unidad de control del sistema de monitoreo de presión de neumáticos (TPMS) |
| 11 | 20 | Faros antiniebla delanteros, módulo de control de intermitentes, conector de la luz antiniebla, conector del interruptor de la luz antiniebla |
Panel de relés
| Número | Relé |
|---|---|
| R1 | Control del ventilador |
| R2 | Limpiaparabrisas trasero intermitente |
| R3 | Limpiaparabrisas delantero intermitente |
| R4 | Calefacción de asientos |
Fusibles del remolque
Si la luz del remolque está fundida, compruebe si estos fusibles están fundidos al cambiar las bombillas:
- Fusibles de la caja de fusibles principal debajo del capó 5, 7 y 24
- Caja de fusibles interior lado del conductor: 10
- Caja de fusibles interior lado del pasajero: 10
Si estos fusibles están intactos, pero las luces del remolque aún no funcionan, hay dos fusibles de 7,5 A fundidos en el cableado del enganche de remolque. Para acceder a los fusibles de 7,5 A:
- Abra el portón trasero y retire la cubierta del suelo del maletero.
- Tire de la parte inferior de la junta de goma del portón trasero.
- Retire el panel trasero de la carrocería, tirando hacia arriba del borde interior del panel trasero de la carrocería y soltando los cuatro clips y ganchos.
- Después de reemplazar los fusibles, vuelva a instalar el panel trasero de la carrocería en el orden inverso al de montaje.
Honda Pilot (2009-2015) – diagrama de fusibles
Año de fabricación: 2009, 2010, 2011, 2012, 2013, 2014, 2015.
El fusible del encendedor de cigarrillos (toma de corriente) en el Honda Pilot (2009-2015) es el fusible 35 en la caja de fusibles de la sección de pasajeros.
Sección de pasajeros
- Caja de fusibles
- Módulo de control del medidor
- Relé de la toma de corriente de accesorios de la consola n.º 1
- 09-10: Relé del motor del ventilador trasero
- 11-15: Relé del motor del ventilador trasero
- Relé de la toma de corriente de accesorios de la consola n.º 2
Caja de fusibles en la sección de pasajeros
| N.º | Amp [A] | Descripción |
| 1 | 7,5 | Sistema de gestión de par variable 4WD (VTM-4);
Unidad de control, relé VTM-4. |
| 2 | 15 | 09-11:
Bomba de combustible (relé principal PGM-FI n.º 2); Inmovilizador – unidad de control sin llave; Módulo de control del tren motriz (PCM). |
| 20 | ’12 -’15:
Bomba de combustible (relé principal PGM-FI n.º 2); Inmovilizador – unidad de control sin llave; Módulo de control del sistema de propulsión (PCM). |
|
| 3 | 10 | Alternador;
Sensor de carga eléctrica (ELD); Válvula de purga del depósito del sistema de control de emisiones de vapores de combustible (EVAP); Interruptor de posición del pedal de freno; Módulo de control del sistema de propulsión (PCM). |
| 4 | 7,5 | Unidad de control del sistema modulador VSA;
Sensor de aceleración transversal, velocidad de guiñada longitudinal. |
| 5 | 15 | ’09 -’11:
Cojín calefactable del asiento delantero del pasajero (relé de calefacción del asiento delantero del pasajero (alto)); Cojín calefactable del asiento delantero del pasajero (relé de calefacción del asiento delantero del pasajero (bajo)); Cojín calefactable del asiento del conductor (relé de calefacción del asiento del conductor (alto)); Cojín calefactable del asiento del conductor (relé de calefacción del asiento del conductor (bajo)). |
| 6 | – | – |
| 7 | 10 | Unidad de control de iluminación automática;
Motor de soporte lumbar del conductor; Interruptor de soporte lumbar del conductor. |
| 8 | 7,5 | Unidad de control de iluminación automática;
Unidad de control de estacionamiento y marcha atrás; Unidad de control del sistema de monitoreo de presión de neumáticos (TPMS). |
| 9 | 7,5 | Unidad del sistema de detección de ocupantes (ODS);
Indicador de desactivación del airbag del pasajero; Conjunto del sistema de seguridad suplementario (SRS). |
| 10 | 7,5 | Relé de control de soporte del motor (ACM) con control activo;
Espejo retrovisor interior con atenuación automática; Espejo retrovisor; Conjunto de brújula eléctrica; Conjunto de control de soporte del motor; Módulo de control del medidor; Iluminación de la luz de marcha atrás izquierda y derecha; Conjunto de control del espejo eléctrico; Controlador del asiento eléctrico; Unidad de control del portón trasero eléctrico; Solenoide de bloqueo de la transmisión; Unidad de iluminación del remolque; Sistema de gestión de par variable 4WD (VTM-4); Unidad de control de calefacción de asientos (’12 -’15); Unidad de control de iluminación automática (’12 -’15); Interruptor de rango de transmisión (’12 -’15); Unidad de navegación (’12 -’15). |
| 11 | 10 | Unidad del sistema de seguridad suplementario (SRS) |
| 12 | 10 | Faro derecho (luces altas) |
| 13 | 10 | Faro izquierdo (luces altas) |
| 14 | 7,5 | Iluminación del conjunto de audio;
Iluminación remota del interruptor de audio; Iluminación de la pantalla de audio-HVAC; Iluminación ambiental (consola, guantera, techo); Lámpara del panel indicador de posición de la transmisión A/T; Lámpara del módulo de aire acondicionado o lámpara de la unidad de control HVAC; Lámpara de la guantera; Iluminación del control de crucero; Iluminación de la caja de la consola; Iluminación del interruptor de luces de emergencia; Iluminación del interruptor del techo solar; Iluminación del interruptor de información múltiple; Iluminación del panel de control de navegación; Iluminación del interruptor del sensor de estacionamiento y marcha atrás; Controlador de iluminación trasera y pantalla; Control del sistema HVAC trasero; Iluminación del panel; Iluminación del panel de control del aire acondicionado trasero; Iluminación del conjunto de la toma de accesorios RES; Iluminación de los interruptores de calefacción de asientos; Lámpara del interruptor VSA; Lámpara del interruptor de bloqueo VTM-4; Indicador de desactivación del airbag del pasajero delantero (’12 -’15); Control de voz de navegación HFL, interruptor (’12 -’15); Interruptor HFL (’12 -’15); Interruptor de luces interiores; Interruptor HomeLink. |
| 15 | 15 | ’09 -’10:
Iluminación de la matrícula; Iluminación delantera izquierda; Luz de posición delantera izquierda; Luz de posición trasera izquierda; Luces traseras izquierdas; Iluminación delantera derecha; Luz de posición delantera derecha; Luz de posición trasera derecha; Luces traseras derechas; Relé de iluminación del remolque. |
| 10 | ’11 -’15:
Iluminación de la matrícula; Iluminación delantera izquierda; Luz de posición delantera izquierda; Luz de posición trasera izquierda; Luces traseras izquierdas; Iluminación delantera derecha; Luz de posición delantera derecha; Luz de posición trasera derecha; Luces traseras derechas; Relé de iluminación del remolque. |
|
| 16 | 15 | Faro derecho (luz de cruce) |
| 17 | 15 | Faro izquierdo (luz de cruce) |
| 18 | 20 | Luces diurnas;
Unidad de control multiplex integrada (MICU). |
| 19 | 15 | Luces principales pequeñas;
Unidad de control multiplex integrada (MICU); Fusibles (caja de fusibles de la sección de pasajeros): n.º 14, 15. |
| 20 | 7,5 | Unidad de control del sistema de monitoreo de presión de neumáticos (TPMS) |
| 21 | 20 | Faro (principal BH / LLO);
Unidad de control multiplex integrada (MICU). |
| 22 | 7,5 | Módulo de control del tren motriz – PCM (VBSOL2) |
| 23 | 7,5 | Arranque (STRLD);
Módulo de control del tren motriz (PCM). |
| 24 | – | – |
| 25 | – | – |
| 26 | 20 | Interruptor de la ventana del conductor;
Interruptor principal de la ventana (’09 -’11); Unidad de control multiplex de la puerta (’12 -’15). |
| 27 | 20 | Conexión opcional |
| 28 | 20 | Unidad de control, motor del techo solar |
| 29 | 20 | Cierre centralizado eléctrico;
Unidad de control multiplex integrada (MICU). |
| 30 | 20 | Interruptor de la ventana delantera del pasajero |
| 31 | 30 | Amplificador de audio |
| 32 | 20 | Interruptor de la ventana trasera derecha |
| 33 | 20 | Interruptor de la ventana trasera izquierda |
| 34 | – | – |
| 35 | 10 | Módulo de audio;
Relé de la toma de corriente de accesorios del maletero; Relé de la toma de corriente de accesorios de la consola n.º 1 y 2; Relé de la toma de corriente de accesorios delantera; Unidad de control de conexión manos libres (viaje); Micrófono HFL; Navegación; ANC; Solenoide de bloqueo de la llave; Multiplex integrado (MICU); Pantalla de navegación; Unidad de audio de navegación; Unidad de control del adaptador de audio-USB; Micrófono trasero activo de cancelación de ruido; Micrófono delantero activo de cancelación de ruido; Unidad de control HandsfreeLink; Perilla de control de la interfaz. |
| 36 | 10 | Unidad inversora de CA;
Relé de conexión del compresor del aire acondicionado; Espejo retrovisor interior con atenuación automática, espejo retrovisor; Pantalla de audio-HVAC; Unidad de aire acondicionado o unidad de control HVAC; Relé de calefacción del asiento del conductor; Relé de control del ventilador (diodo); Relé del motor del ventilador delantero; Relé de calefacción del asiento delantero del pasajero; Actuador del espejo retrovisor izquierdo y derecho; Interruptor de alimentación del espejo retrovisor; Relé de calefacción del asiento izquierdo de la segunda fila; Conexión opcional; Interruptor principal de la ventana (’09 -’11); Controlador del espejo retrovisor eléctrico, Relé del ventilador del radiador (diodo), Relé de calefacción del asiento derecho de la segunda fila; Relé del motor del ventilador trasero; Panel de control del aire acondicionado trasero o panel de control HVAC trasero; Relé del desempañador de la ventana trasera; Motor de control de modo trasero; Relé IG2 del remolque; Unidad de control multiplex de la puerta (’12 -’15). |
| 37 | 7,5 | Luces diurnas;
Unidad de control multiplex integrada (MICU). |
| 38 | 30 | Motor del limpiaparabrisas del parabrisas;
Motor del lavaparabrisas trasero; Motor del lavaparabrisas del parabrisas; Unidad de control multiplex integrada (MICU). |
| Soporte de fusibles | ||
| – | 7,5 | Arranque, interruptor de encendido (ST);
Conexión remota de arranque del motor; Módulo de control del tren motriz (PCM). |
| Relés | ||
| R1 | – | Actuador de ventanas |
| R2 | – | Bomba de combustible (PGM-FI Principal 2) |
| R3 | – | Circuito de arranque n.º 1 |
- ’11 -’15: Relé del techo solar
- ’09 -’10: Relé del techo solar
- Unidad de control del sensor de estacionamiento y marcha atrás
- Unidad de control de iluminación automática
- Relé del sistema de gestión de par variable 4WD (VTM-4)
- Relé de la toma de corriente de accesorios delantera
- Pantalla de navegación Pantalla de audio-HVAC
- Unidad de control de soporte del motor
- Relé de luces altas
- Relé de luces antiniebla
- Relé de la toma de corriente de accesorios del maletero
- Unidad de audio
- Unidad de control del aire acondicionado Unidad de control HVAC
- Panel de interruptores de navegación
- Relé de encendido (Acc Cut)
- Relé de encendido (IG2)
- Relé de arranque n.º 2
- Inmovilizador-sin llave
- Adaptador USB
- Unidad del sistema de seguridad suplementario (SRS)
- Amplificador de audio
- Unidad inversora de CA
- Unidad de control HandsFreeLink
Compartimento del motor
- Unidad de control del tren motriz (PCM)
- Caja de fusibles n.º 1
- Unidad de control del modulador VSA
- Caja de fusibles n.º 2

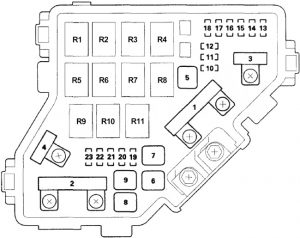

Caja de fusibles del compartimento del motor n.º 1
| N.º | Amp [A] | Descripción |
| 1 | 120 | Batería;
Distribución de energía. |
| – | – | |
| 2 | 50 | Interruptor de encendido (BAT);
Solenoide de arranque (relé de arranque n.º 1 y n.º 2); Fusible (caja de fusibles de la sección de pasajeros): n.º 23. |
| 80 | Fusibles (caja de fusibles de la sección de pasajeros):
n.º 5, 6, 7, 27, 28, 29, 31. |
|
| 3 | 30 | 12-15:
Unidad inversora de CA. |
| 40 | 12-15:
Motor del ventilador delantero (relé del motor del ventilador delantero) |
|
| 4 | 50 | Fusibles (caja de fusibles de la sección de pasajeros):
n.º 18, 19, 20, 21. |
| 40 | Relé de control de ventanas,
Fusibles (caja de fusibles de la sección de pasajeros): n.º 24, 25, 26, 30, 32, 33. |
|
| 5 | – | – |
| 6 | 30 | Motor del ventilador del condensador del aire acondicionado
(relé del ventilador del condensador del aire acondicionado) |
| 7 | 30 | Motor del ventilador del radiador
(relé del ventilador del radiador) |
| 8 | 30 | Desempañador de la ventana trasera
(relé del desempañador de la ventana trasera) |
| 9 | 40 | 09-11:
Motor del ventilador delantero (relé del motor del ventilador delantero) |
| 10 | 20 | Relé de luces antiniebla;
Luces antiniebla. |
| 11 | 15 | Relé PGM-FI;
Sensor de relación aire-combustible (A/F) delantero; Sensor de oxígeno secundario calentado (HO2S); Sensor de relación aire-combustible (A/F) delantero; Sensor de oxígeno auxiliar calentado (HO2S); Control de emisiones de vapores (EVAP); Válvula de cierre de ventilación del depósito (’12 -’15); Fusible (caja de fusibles del compartimento del motor): n.º 15. |
| 12 | 10 | Unidad de control de soporte del motor
(relé de control de soporte activo del motor (ACM)) |
| 13 | 20 | Motor de inclinación del asiento delantero del pasajero
(interruptor de ajuste del asiento eléctrico del pasajero) |
| 14 | 20 | Motor de deslizamiento del asiento delantero del pasajero
(interruptor de ajuste del asiento eléctrico del pasajero) |
| 15 | 7,5 | Relé del ventilador del condensador del aire acondicionado (diodo) |
| 16 | 20 | 09-11:
Relé de luces altas, faros (luces altas) |
| 7,5 | 12-15:
Módulo de control del tren motriz – PCM (VBUM) |
|
| 17 | 20 | Unidad de audio,
HFL; Navegación; Micrófono ANC. |
| 18 | 15 | Relé de la bobina de encendido;
Bobinas de encendido. |
| 19 | 15 | Relé principal PGM-FI n.º 1;
Sensor de posición del cigüeñal (CKP); Sensor de posición del árbol de levas (CMP); Relé de control del sistema de control electrónico del acelerador (ETCS); Inyectores; Sensor de flujo de masa de aire (MAF); Módulo de control del sistema de propulsión – PCM; PGM -FI Relé principal n.º 2 (bomba de combustible). |
| 20 | 7,5 | Embrague del compresor del aire acondicionado
(embrague del compresor del aire acondicionado) |
| 21 | 15 | Relé de control del sistema de control electrónico del acelerador (ETCS) |
| 22 | 10 | 09-11:
Iluminación del compartimento de carga; Iluminación interior de la puerta del conductor; Iluminación del espejo de cortesía del conductor; Luces de mapa delanteras individuales; Iluminación interior de la puerta delantera del pasajero; Unidad HomeLink; Iluminación de la llave de encendido; Iluminación del interruptor interior del portón trasero; Iluminación exterior de la puerta trasera izquierda; Iluminación del pasajero; Iluminación del espejo de cortesía; Luces de mapa traseras individuales (segunda); Luces de mapa traseras individuales (tercera); Iluminación interior de la puerta trasera derecha; Conexión opcional (iluminación del estribo izquierdo y iluminación del estribo derecho). |
| 7,5 | 12-15:
Iluminación del compartimento de carga; Iluminación en la puerta del conductor; Iluminación del espejo de cortesía del conductor; Luces de mapa delanteras individuales; Iluminación interior de la puerta delantera del pasajero; Módulo HomeLink; Bombilla de encendido; Iluminación del interruptor interior del portón trasero; Iluminación del espejo lateral del pasajero; Luces de mapa traseras individuales (segunda); Luces de mapa traseras individuales (tercera); Conexión opcional (movimiento automático del espejo retrovisor interior); Conexión opcional (iluminación del estribo izquierdo y iluminación del estribo derecho). |
|
| 23 | 10 | Pantalla de audio-HVAC, con
conexión del conector de datos (DLC), m ódulo de control del indicador, u nidad de control HandsFreeLink, u nidad de control del espejo, u nidad de control del asiento eléctrico, u nidad de control del portón trasero eléctrico, i nterruptor principal de la ventana (’09 -’11), t ercer trasero y pantalla, p antalla de navegación, m ódulo de reducción activa de ruido (’12 -’15), m icrófono delantero HFL-ANC (’12 -’15), m icrófono delantero HFL-navegación-ANC (’12 -’15); Unidad de control del inmovilizador-sin llave (’12 -’15); Unidad de control multiplex de la puerta (’12 -’15); Unidad de control del adaptador de audio-USB (’12 -’15). |
| Relés | ||
| R1 | – | Control del ventilador |
| R2 | – | Control activo de soporte del motor (ACM) |
| R3 | – | PGM-FI Sub |
| R4 | – | Bobina de encendido |
| R5 | – | Ventilador del condensador del aire acondicionado |
| R6 | – | Motor del ventilador delantero |
| R7 | – | Desempañador de la ventana trasera |
| R8 | – | Embrague del compresor del aire acondicionado |
| R9 | – | Ventilador del radiador |
| R10 | – | Control del sistema de control electrónico del acelerador (ETCS) |
| R11 | – | Principal PGM-FI 1 |
Caja de fusibles del compartimento del motor n.º 2
| N.º | Amp [A] | Descripción |
| 1 | 40 | Unidad de control del portón trasero eléctrico |
| 2 | 20 | Sistema de gestión de par variable 4WD (VTM-4)
Unidad de control, relé VTM-4 |
| 3 | 30 | Fusibles (caja de fusibles de la sección del maletero):
n.º 1, 2, 3, 4 |
| 4 | 40 | Unidad de control del modulador VSA |
| 5 | 30 | Relé del motor del ventilador trasero |
| 6 | 30 | Unidad de control del modulador VSA |
| 7 | 15 | Intermitentes / luces de advertencia;
Unidad de control multiplex integrada (MICU). |
| 8 | 20 | Unidad de control del portón trasero (más cerca del motor) |
| 9 | 20 | Unidad de control del asiento eléctrico;
Motor del asiento trasero eléctrico; Interruptor de ajuste del asiento eléctrico del conductor; Motor de inclinación del asiento eléctrico. |
| 10 | 20 | Unidad de control del asiento eléctrico;
Motor del asiento eléctrico; Interruptor de ajuste del asiento eléctrico del conductor; Motor del asiento delantero eléctrico elevado. |
| 11 | 20 | Interruptor de posición del pedal de freno;
Luz de freno superior; Luces de freno izquierda y derecha; Unidad de control multiplex integrada (MICU); Módulo de control del tren motriz (PCM); Conexión del freno eléctrico del remolque; Unidad del remolque. |
| 12 | 15 | Toma de corriente de accesorios de la consola n.º 2
(relé de la toma de corriente de accesorios de la consola trasera n.º 2) |
| 13 | 10 | Compartimento del motor del limpiaparabrisas trasero;
Relé del motor del limpiaparabrisas trasero n.º 1 (hacia adelante); Relé del motor del limpiaparabrisas trasero 2 (hacia atrás). |
| 14 | Conexión del freno eléctrico del remolque | |
| 15 | 20 | Unidad inversora de CA;
Unidad de control de calefacción de asientos (’12 -’15). |
| 16 | 15 | Toma de corriente de accesorios de la consola n.º 1
(relé de la toma de corriente de accesorios de la consola trasera n.º 1) |
| 17 | 20 | Conexión de iluminación del remolque
(relé del remolque IG2) |
| 18 | 15 | Toma de corriente de accesorios delantera
(relé de la toma de corriente de accesorios delantera) |
| 19 | 15 | Toma de corriente de accesorios del maletero
(relé de la toma de corriente de accesorios del maletero) |
| 20 | 20 | Actuador del abridor de la ventana del techo solar, relé del techo solar |
| 21 | 15 | Cojín calefactable del asiento izquierdo de la segunda fila
(relé del cojín calefactable del asiento izquierdo de la segunda fila (superior)), l Cojín calefactable del asiento izquierdo de la segunda fila (relé de calefacción del asiento izquierdo de la segunda fila (inferior)), p Cojín calefactable del asiento derecho de la segunda fila (relé del cojín calefactable del asiento derecho de la segunda fila) (superior)), Cojín calefactable del asiento derecho de la segunda fila (relé del cojín calefactable del asiento derecho de la segunda fila (inferior)). |
| 22 | – | – |
| Relés | ||
| R1 | – | Compartimento del motor del limpiaparabrisas trasero n.º 1 (hacia adelante) |
| R2 | – | Compartimento del motor del limpiaparabrisas trasero n.º 2 (hacia atrás) |
Maletero
- Unidad de control del portón trasero eléctrico
- Brújula eléctrica
- Control eléctrico del portón trasero
- Unidad de control de iluminación del remolque
- Sistema de gestión de par variable 4WD (VTM-4) Unidad de control
- Caja de fusibles
Caja de fusibles de la sección del maletero
| N.º | Amp [A] | Descripción |
| 1 | 7.5 | Unidad de control de iluminación del remolque |
| 2 | 7.5 | Unidad de control de iluminación del remolque |
| 3 | – | – |
| 4 | 20 | Conexión de iluminación del remolque
(relé de iluminación del remolque) |
| Relés | ||
| R1 | – | Remolque IG2 |
| R2 | – | Iluminación del remolque |

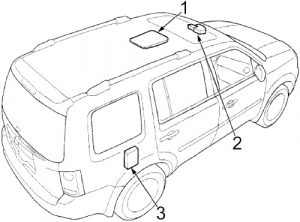

- Controlador trasero y pantalla
- Unidad de control / motor del techo solar
- Receptor Xm
Acerca del Honda Pilot (2003-2015)
El Honda Pilot, fabricado entre 2003 y 2015, es un popular SUV que ofrece un interior espacioso y un rendimiento fiable. Este modelo es conocido por su construcción robusta y su capacidad para manejar diversos terrenos, lo que lo hace ideal tanto para viajes familiares como para la conducción diaria. El Honda Pilot estaba disponible con varias motorizaciones, incluidos motores de seis cilindros que proporcionaban suficiente potencia y eficiencia. Gracias a su fiabilidad y confort, este modelo se hizo popular entre los conductores que buscaban un vehículo práctico y versátil.
Diagrama de la caja de fusibles del Honda Pilot
Esta página muestra el diagrama de la caja de fusibles del modelo Honda Pilot, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. La caja de fusibles se encuentra típicamente debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro y eficiente de su vehículo.
