Honda Element (2003-2011) – caja de fusibles
En este artículo encontrará diagramas de la caja de fusibles del Honda Element 2003-2011, obtendrá información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Los fusibles 2 (toma de corriente trasera para accesorios) y 18 (toma de corriente delantera para accesorios) en el panel de fusibles del salpicadero son responsables del encendedor de cigarrillos (tomas de corriente).

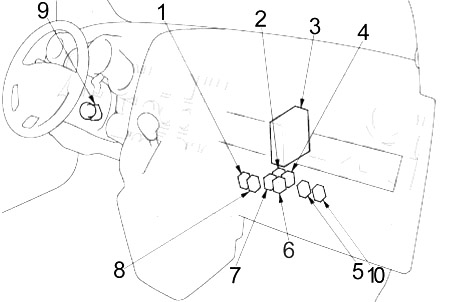

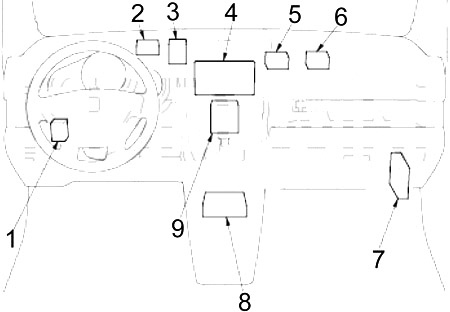

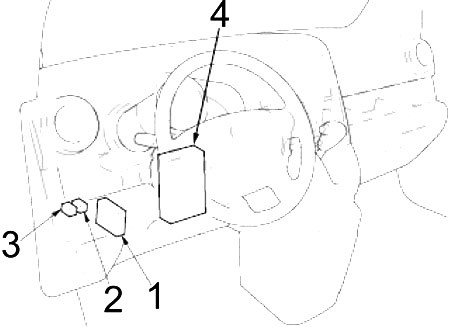

Cabina
- Unidad de control de luces diurnas
- Relé de desactivación de luces bajas
- Relé de luces diurnas
- Caja de fusibles
- Receptor sin llave
- 2008: Unidad de control del sistema de monitoreo de presión de neumáticos (TPMS)
- 2009-2011: Unidad de control del sistema de monitoreo de presión de neumáticos (TPMS)
- Unidad de audio o unidad de audio/navegación
- 2009-2011: Unidad Imoes
- 2008: Unidad Imoes
- Amplificador de audio
- Unidad del sistema de sujeción suplementario (SRS)
- 2009-2011: Unidad de control del adaptador USB
- 2007-2008: Relé principal PGM-FI n.º 2 (bomba de combustible)
- Relé de la toma de corriente trasera para accesorios
- M/T: Módulo de control del motor (ECM)
A/T: Módulo de control del sistema de transmisión (PCM) - Relé del sensor de relación aire/combustible (A/F)
- 2007-2008: Relé de la bobina de encendido
2009-2011: Relé principal PGM-FI n.º 2 (bomba de combustible) - Relé de retorno A/T
- 2007-2011: Relé del módulo de control de la mariposa activa
- 2007-2008: Relé principal PGM-FI n.º 1
2009-2011: Relé de la bobina de encendido - Unidad de control del inmovilizador (receptor)
- 2009-2011: Relé principal PGM-FI n.º 1

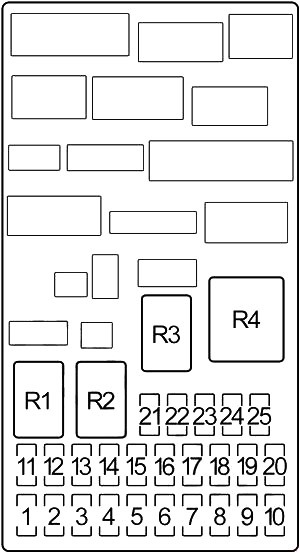

Diagrama de la caja de fusibles del salpicadero
La caja de fusibles se encuentra debajo de la columna de dirección. Para quitar la tapa de la caja de fusibles, gire los mandos en sentido contrario a las agujas del reloj y levante la tapa de las bisagras.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 15 | 2003-2006: Bobinas de encendido |
| 2 | 15 | Toma de corriente trasera para accesorios |
| 3 | 10 | Unidad de control de luces diurnas, unidad de control del sistema de monitoreo de presión de neumáticos (TPMS) (2008-2011) |
| 4 | 10 | Alternador, relé del sensor de relación aire/combustible (A/F) (2003-2006), sensor de posición del árbol de levas (CMP), actuador de control de crucero, grupo detector de carga eléctrica (ELD), válvula de purga de vapor de combustible (EVAP), válvula de purga del depósito de vapor de combustible (EVAP), sensor de oxígeno secundario calentado (HO2S), módulo de control VSA (2007-2011), sensor de flujo de masa de aire (MAF) (2007-2011) |
| 5 | – | – |
| 6 | 7,5 | Relé de elevalunas eléctrico, interruptor principal de elevalunas eléctrico |
| 7 | 20 | Amplificador de audio |
| 8 | 7,5 | Unidad de audio, unidad de control multiplex (A/T) |
| 9 | 10 | Unidad de detección de posición del pasajero (OPDS), motor del limpiaparabrisas trasero, unidad de control del limpiaparabrisas trasero, marcha atrás |
| Interruptor del limpiaparabrisas/lavaparabrisas | ||
| 10 | 7,5 | Relé de luz de marcha atrás A/T, luces de marcha atrás, interruptor de luz de marcha atrás (M/T), grupo de intermitentes, receptor de la unidad de control del inmovilizador, unidad de control multiplex, relé de bloqueo de la transmisión (A/T), unidad de control del sistema de monitoreo de presión de neumáticos (TPMS) (2008-2011) |
| 11 | 7,5 | 2003-2006: Módulo de control ABS |
| 12 | 7,5 | Unidad de control de luces diurnas |
| 13 | 10 | Unidad del sistema de sujeción suplementario (SRS) |
| 14 | 10 | Relé del embrague del compresor del aire acondicionado, relé del ventilador del condensador del aire acondicionado, relé del motor del ventilador, actuador del espejo eléctrico, relé del ventilador del radiador, motor de control de recirculación, relé del desempañador de la ventana trasera, panel de control de la calefacción |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 15 | 20 | Sensor de relación aire/combustible (A/F), relé del sensor A/F, válvula de purga del depósito (EVAP) |
| 16 | 15 | 2007-2011: Relé de la bobina de encendido, bobinas de encendido |
| 17 | 15 | ECM/PCM, bomba de combustible, receptor de la unidad de control del inmovilizador, unidad del sistema de seguridad suplementario (SRS), unidad Imoes (2008-2011), indicador de desactivación del airbag del pasajero (2007-2011) |
| 18 | 15 | Toma de corriente delantera para accesorios, relé de la toma de corriente trasera para accesorios, toma de corriente de la consola para accesorios (SC) |
| 19 | 7,5 | Intermitentes/relé de luces de emergencia |
| 20 | 20 | Unidad de control multiplex, motor del limpiaparabrisas delantero, motor del chorro del limpiaparabrisas delantero |
| 21 | – | – |
| 22 | 20 | Motor de la ventana del pasajero |
| 23 | 20 | Motor de la ventana del conductor, unidad de control de la ventana eléctrica, interruptor principal de la ventana eléctrica |
| 24 | – | – |
| 25 | – | – |
| R1 | Corte de arranque (A/T) | |
| R2 | Luz trasera | |
| R3 | Alimentación de la ventana | |
| R4 | Intermitentes y luces de emergencia | |

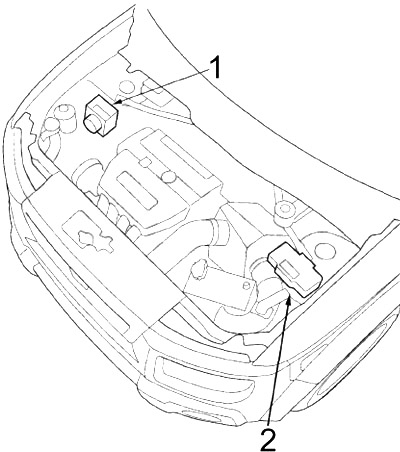

Motor
- 2003-2006: Módulo de control ABS
2007-2011: Módulo de control VSA - Caja de fusibles

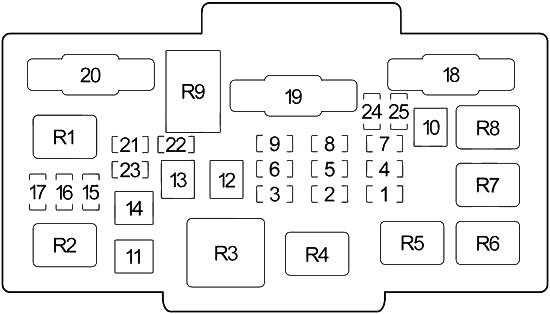

Diagrama de la caja de fusibles del compartimento del motor
La caja de fusibles debajo del capó se encuentra en el compartimento del motor, en el lado del conductor. Para abrirla, presione las pestañas como se muestra.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 30 | Motor del ventilador del condensador del aire acondicionado, embrague del compresor del aire acondicionado |
| 2 | 15 | Relé de luces traseras, luces del salpicadero, luces de posición delanteras, luces de estacionamiento delanteras, iluminación de la matrícula, luces traseras, conector de iluminación del remolque, indicador de desactivación del airbag del pasajero |
| 3 | 7,5 | Luz de techo delantera, luz de la llave de encendido, luz de techo trasera, faros, luz de mapa individual (2009-2011) |
| 4 | 20 | Motor del ventilador del radiador |
| 5 | 15 | Intermitentes/relé de luces de emergencia, intermitentes, conector del módulo de control de iluminación del remolque |
| 6 | 15 | Sensor de posición del cigüeñal (CKP), sensor de posición del árbol de levas (CMP) Sensor A/B, ECM/PCM, válvula de control de aire inactivo (IAC), inyectores, relé principal PGM-FI n.º 1, relé principal PGM-FI n.º 2 (bomba de combustible), relé del módulo de control del actuador de la mariposa (2007-2011) |
| 7 | 15 | Luces de freno, señal de parada (modulador-control ABS), actuador de control de crucero, luz de freno alta, ECM/PCM, relé de la bocina, conector de iluminación del remolque, conector del módulo de control de seguridad |
| 8 | 15 | 2007-2011: Relé del módulo de control del actuador de la mariposa |
| 9 | 10 | Unidad de audio, unidad de audio de navegación, conector de enlace de datos (DLC), grupo de odómetro, receptor de la unidad de control del inmovilizador, indicador del inmovilizador, receptor sin llave, unidad de control multiplex, receptor XM, unidad Imoes (2008-2011), conector de la unidad de control de seguridad, unidad adaptadora USB |
| 10 | 30 | 2003-2006: Módulo de control ABS |
| 30 | 2007-2011: Módulo de control VSA | |
| 11 | 20 | Calefactor de la ventana trasera |
| 12 | 40 | Motor del ventilador |
| 13 | 40 | Relé de alimentación de la ventana, fusibles (cabina): n.º 7, 22, 23 |
| 14 | 40 | Fusibles (cabina): n.º 2, 3, 15, 16 |
| 15 | 15 | Faro izquierdo, unidad de control de luces diurnas, indicador de luces altas |
| 20 | 2007-2008 SC: Faro izquierdo, relé de luces diurnas, indicador de luces altas | |
| 16 | 15 | Unidad de control multiplex |
| 17 | 15 | Faro derecho, unidad de control de luces diurnas |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 20 | 2007-2008 SC: Faro derecho, relé de luces | |
| 18 | 30 | 2003-2006: Módulo de control ABS |
| 30 | 2007-2011: Módulo de control VSA | |
| 19 | 100 | Batería, relé de faros, distribución de energía |
| 20 | 50 | Interruptor de encendido (BAT) |
| 21 | – | – |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| R1 | Faro izquierdo | |
| R2 | Faro derecho | |
| R3 | Motor del ventilador | |
| R4 | Calefactor de la ventana trasera | |
| R5 | Embrague del compresor del aire acondicionado | |
| R6 | Ventilador del radiador | |
| R7 | Bocina | |
| R8 | Ventilador del condensador del aire acondicionado | |
| R9 | Unidad de detección de carga eléctrica (ELD) | |
