Honda Civic (1980-2019) – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Honda Civic 1980-2019, obtendrá información sobre la ubicación de los paneles de fusibles en el automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
Diagrama de fusibles y relés – Honda Civic
Aplicable a vehículos fabricados en los años:
1980, 1981, 1982, 1983.

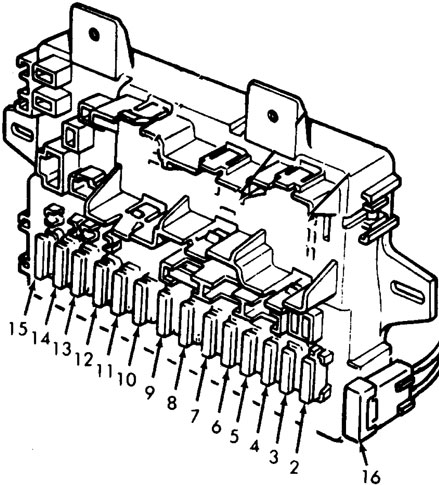

Caja de fusibles en el habitáculo
| Número |
Amperaje [A] |
Descripción |
| 2 | 10 | Faro derecho de cruce |
| 3 | 10 | Faro izquierdo de cruce |
| 4 | 10 | Faro derecho de carretera, luz indicadora de carretera |
| 5 | 10 | Faro izquierdo de carretera |
| 6 | 10 | Regulador, relé de desconexión de la bomba de combustible, válvula principal de desconexión, válvula solenoide de vacío, válvulas solenoides EGR, sensor de velocidad, válvula solenoide de control de la válvula de potencia, válvula solenoide del interruptor de control, grupo de compensación de ralentí (solo manual), válvula solenoide de compensación de ralentí (solo manual), unidad de control (1300 solo con 5 marchas), válvula solenoide T/C (1300 solo con 5 marchas), indicador de cambio delantero (1300 solo con 5 marchas) |
| 7 | 15 | Motor de limpiaparabrisas y pulverizadores |
| 8 | 10 | Relé e intermitentes, luces de marcha atrás, indicadores, luces de emergencia, señal acústica del cinturón de seguridad |
| 9 | 10 | Luz interior, luz del maletero, encendedor de cigarrillos, reloj, señal acústica de los botones |
| 10 | 15 | Luces de freno, bocina, intermitente/relé de luz de emergencia |
| 11 | 15 | Luces traseras, luces laterales, luces de estacionamiento y matrícula, luces intermitentes, luz del interruptor de encendido, iluminación del panel de control de la calefacción, iluminación de la consola A/T (solo automática) |
| 12 | 15 | Calefacción de la luneta trasera |
| 13 | 15 | Motor del calefactor |
| 14 | 15 | Motor del ventilador de refrigeración |
| 15 | 10 | Radio |
| 16 | 10 | Válvula solenoide de arranque, válvula solenoide de fuga de arranque |
Compartimento del motor
El panel de fusibles se encuentra en el compartimento del motor, junto a la batería.
| Número |
Amperaje [A] |
Descripción |
| 1 | 55 | Fusible principal |
Diagrama de fusibles y relés – Honda Civic
Se aplica a vehículos fabricados en los años:
1984, 1985, 1986, 1987.

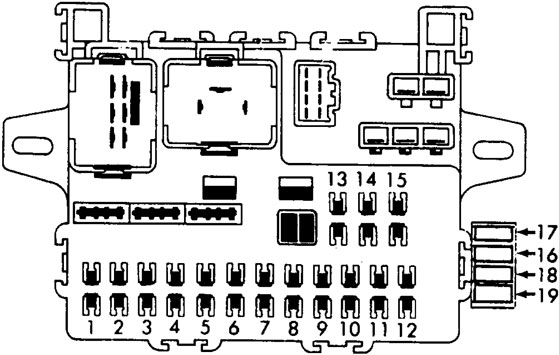

Caja de fusibles en el habitáculo
| Número |
Amperaje [A] |
Descripción |
| 1 | 10 | Sistema de advertencia de frenos, sistema de carga |
| 2 | 15 | Limpiaparabrisas y lavaparabrisas, techo solar |
| 3 | 10 | Luces de marcha atrás, reloj e indicadores, advertencia de cinturón de seguridad, indicadores de tacómetro y advertencias, intermitente (CRX), indicador de cambio de marcha (CRX), indicador 4WD |
| 4 | 10 | Control de emisiones, ventilador del radiador, unidad de control del alternador (’84 CRX 1300), indicador de cambio de marcha (’84 CRX 1300), indicador de carga (’86-’87 Civic), sistema de carga (’86-’87 CRX), control 4WD |
| 5 | 10 | Faros delanteros |
| 6 | 10 | Faros delanteros |
| 7 | 10 | Faros delanteros |
| 8 | 10 | Faros delanteros |
| 9 | 15 | Luces de freno, bocina |
| 10 | – | – |
| 11 | 15 | Luz del maletero/apertura, iluminación interior, advertencia de llave, reloj y radio, encendedor de cigarrillos, luces de posición delanteras (’86-’87) |
| 12 | 15 | Luces del salpicadero y la consola, luces de posición delanteras (’84-’85), luces de posición traseras, luces de matrícula, luces de estacionamiento, luces traseras, unidad de control de emisiones (’86-’87 Wagon) |
| 13 | 15 | Aire acondicionado, ventilador del radiador |
| 14 | 20 | Control del aire acondicionado, ventilador y calefacción, desempañador de la luneta trasera |
| 15 | 10 | Radio |
| 16 | 20 | Aire acondicionado, ventilador del radiador, techo solar |
| 30 | ’86-’87 (CRX) : Aire acondicionado, ventilador del radiador, techo solar | |
| 17 | 20 | Desempañador de la luneta trasera |
| 18 | 15 | ’86-’87 (CRX): Control de emisiones |
| 19 | 15 | Civic Wagon: desbloqueo del portón trasero |
Compartimento del motor
El panel de fusibles se encuentra en el compartimento del motor, junto a la batería.
| Número |
Amperaje [A] |
Descripción |
| 1 | 55 | Distribución de alimentación principal y fusible de emergencia |
| 2 | 45 | Llave de arranque |
| 3 | 45 | Caja de fusibles del salpicadero, faros |
Diagrama de fusibles y relés – Honda Civic
Se aplica a vehículos fabricados en los años:
1988, 1989, 1990, 1991.
Caja de fusibles en el habitáculo
| Número | Amperaje [A] | Descripción |
| 1 | 10 | Unidad de control integrada, interruptor combinado, grupo de indicadores, interruptor de luces de marcha atrás, interruptor de la consola de la palanca de cambios, reloj (’90), solenoide de bloqueo de la transmisión (’90), unidad de control de bloqueo (’90), cinturones de seguridad automáticos |
| 2 | 10 | Solenoide del motor de arranque, relé principal PGM-FI, unidad de control electrónico PGM-FI, unidad de control integrada |
| 3 | 20 | Cerraduras eléctricas de las puertas |
| 4 | 10 | Faros de cruce derechos, luz indicadora de cruce, relé de luces diurnas |
| 5 | 10 | Faro de cruce izquierdo |
| 6 | 30 | Motor del techo solar |
| 7 | 10 | Luces traseras |
| 8 | 10 | Unidad de control integrada, iluminación interior y exterior |
| 9 | — | — |
| 10 | 10 | Faro de cruce izquierdo |
| 11 | 10 | Faro de cruce derecho |
| 12 | 15 | Unidad de control integrada, iluminación del maletero, luz de cortesía, interruptor de encendido, reloj, radio, encendedor de cigarrillos |
| 13 | 15 | Elevalunas eléctricos, limpiaparabrisas y lavaparabrisas, relé del techo solar (’90), unidad de control integrada, interruptor combinado (’90 CRX) |
| 20 | Elevalunas eléctricos, limpiaparabrisas y lavaparabrisas, relé del techo solar (’90), unidad de control integrada, interruptor combinado (’90 CRX) | |
| 14 | 10 | Civic: grupo de intermitentes, sensor del motor y control |
| 10 | Wagon, CRX: grupo de intermitentes, sensor y control del motor, relé principal PGM-FI, ECU PGM-FI, bomba de combustible, unidad ELD, EACV | |
| 15 | 15 | Motor del ventilador de refrigeración (excepto 4WD A/T Wagon), relé del ventilador de refrigeración |
| 16 | 10 | Luces diurnas |
| 17 | 10 | Radio, relé del encendedor (’90) |
| 18 | 10 | Desempañador de la luneta trasera, espejos eléctricos, aire acondicionado |
| 19 | 30 | Motor del ventilador |
| 20 | 20 | Ventana delantera derecha |
| 21 | 20 | Ventana delantera izquierda |
| 22 | 20 | Ventana trasera derecha |
| 23 | 20 | Ventana trasera izquierda |
Caja de fusibles en el compartimento del motor
| Número | Amperaje [A] | Descripción |
| 1 | 60 | Distribución de potencia |
| 2 | 50 | Caja de fusibles del salpicadero |
| 3 | 40 | Caja de fusibles del salpicadero, iluminación exterior |
| 4 | 10 | Unidad de control electrónico PGM-FI, luces de emergencia, unidad de control A/T (familiar), unidad de control integrada (’90), cinturones automáticos (’90) |
| 5 | 15 | Bocina, luces de freno, unidad de control A/T (familiar), solenoide de bloqueo de llave (solo A/T), retractores de cinturones de seguridad (’90) |
| 6 | 20 | Desempañador de la luneta trasera |
| 7 | 15 | Relé principal PGM-FI |
| 8 | 15 | Embrague del compresor del aire acondicionado, relé del ventilador del condensador |
Honda Civic (1992-1995) – diagrama de la caja de fusibles
Año de fabricación: 1992, 1993, 1994, 1995.
El fusible del encendedor de cigarrillos (toma de corriente) en el Honda Civic (1992-1995) es el fusible 23 de la caja de fusibles del habitáculo.

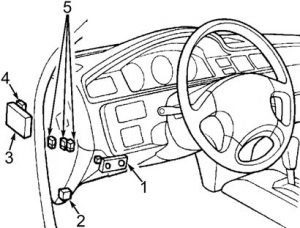

Habitáculo
- Caja de fusibles
- Relé PGM-FI
- Control de crucero
- Unidad de control de luces diurnas
- Relé de cierre del techo solar
Relé de apertura del techo solar
M / T: Relé del motor de arranque
Caja de fusibles en el habitáculo
| Nº | Amp [A] | Descripción |
| 1 | 30 | Motor del techo solar |
| 2 | – | – |
| 3 | 7,5 | Unidad de control integrada;
Iluminación de cortesía; Iluminación del maletero; Conector de enlace de datos (DLC); Conector opcional «A». |
| 4 | 20 | Motor de la ventanilla trasera derecha |
| 5 | 20 | Motor de la ventanilla delantera derecha;
Control de la ventanilla eléctrica (del Sol). |
| 20 | Motor de la ventanilla delantera izquierda | |
| 6 | 20 | Unidad de control de la cerradura de la puerta |
| 7 | 20 | Motor de la ventanilla trasera izquierda;
Control de la ventanilla eléctrica (del Sol). |
| 8 | 20 | Interruptor / motor de la ventanilla delantera izquierda;
Control de la ventanilla eléctrica (del Sol). |
| 20 | Motor de la ventanilla trasera derecha | |
| 9 | 10 | Faro de cruce derecho;
Resistencia de luces diurnas. |
| 10 | 10 | Faro de cruce izquierdo;
Luz indicadora de cruce; Resistencia de luces diurnas. |
| 11 | 10 | del Sol:
Relé de luz auxiliar |
| 12 | 15 | excepto del Sol:
PGM-FI; Alternador; Control de crucero; Grupo de odómetro; Unidad de detección de carga eléctrica (ELD); Sensor de velocidad del vehículo (VSS). |
| 13 | 7,5 | Espejos eléctricos;
Sistema antibloqueo; Flujo de aire; Relé del motor del ventilador; Relé del desempañador de la luneta trasera; Relé del ventilador del radiador; Relé del ventilador del condensador. |
| 14 | 20 | Relé de apertura y cierre del techo solar; |
| 15 | 10 | Reloj;
Grupo de indicadores; Interruptor de luces de emergencia; Luces de emergencia; Sistema de bloqueo; Unidad de control integrada; Indicador de desbloqueo del techo (del Sol); Solenoide de bloqueo de la transmisión; Interruptor de posición de la transmisión A / T; Interruptor principal (del Sol). |
| 16 | 7,5 | Unidad de control de luces diurnas;
Conector opcional «C». |
| 17 | 10 | Unidad de control de luces diurnas;
Conector opcional «B». |
| 18 | 7,5 | PGM-FI;
Unidad de control integrada; Módulo de control del motor (ECM). |
| 19 | 10 | Luces de cruce;
Reducción de señal; Luces de posición; Luces traseras; Iluminación de matrícula; Iluminación de la consola; Conector opcional «D». |
| 20 | – | – |
| 21 | 10 | Luz de carretera derecha;
Interruptor de luz auxiliar (del Sol). |
| 22 | 10 | Luz de carretera izquierda |
| 23 | 15 | Radio estéreo;
Reproductor de casetes o reproductor de CD; Encendedor; Conector opcional «E». |
| 24 | 15 | PGM-FI;
Alternador; Control de crucero; Grupo de indicadores; Unidad de control SRS; Sensor de velocidad del vehículo (VSS). |
| 25 | 10 | |
| Relés | ||
| R1 | Actuador de ventanillas | |
| R2 | excepto del Sol ’94 -’95:
Emergencia para intermitentes |
|
- Caja de fusibles
- Control de crucero Unidad de control de luces diurnas
- Relé de luces auxiliares Relé principal PGM-FI
M / T: Relé del interruptor del motor de arranque Relé de intermitentes
Compartimento del motor
- Caja de fusibles
- Resistencia de luces diurnas
- Relé del embrague del compresor del aire acondicionado, Relé del ventilador del condensador del aire acondicionado
- con ABS: caja de fusibles del relé
Caja de fusibles del compartimento del motor
| Número | Amp [A] | Descripción |
| 31 | 15 | Unidad de control electrónico PGM-FI;
Relé principal PGM-FI. |
| 32 | 7,5 | PGM-FI;
Unidad de control electrónico; Módulo de control del motor (ECM); Reloj; Radio estéreo; Reproductor de casetes. |
| 33 | 15 | Relé del ventilador del radiador |
| 34 | 30 | Desempañador de la luneta trasera |
| 15 | Desempañador de la luneta trasera | |
| 35 | 20 | Motor del ventilador del condensador, embrague del compresor del aire acondicionado |
| 36 | 50 | Distribución de alimentación a los fusibles nº 1, 3 y 6;
Alimentación de la ventanilla; Conector opcional “A”. |
| 37 | 30 | Motor del ventilador |
| 38 | – | – |
| 39 | 50 | Interruptor de encendido (Bat) |
| 40 | 40 | Interruptor de luces combinadas;
Fusible nº 17; Luces diurnas. |
| 41 | 80 | Distribución de alimentación (fusible principal) |
| 42 | 20 | Bocina;
Luces de freno; Solenoide de bloqueo de llave; Control de crucero; Módulo de control del motor (ECM). |
| 15 | Bocina;
Luces de freno; Solenoide de bloqueo de llave. |
|
| 43 | 10 | Activar luces de señalización;
Intermitentes; Relé de luces de emergencia; Interruptor de advertencia. |
| 44 | – | – |
| 45 | – | – |
| 46 | – | – |
| Relés | ||
| R1 | Desempañador de la luneta trasera | |
| R2 | Motor del ventilador | |
| R3 | Ventilador del radiador | |
Caja de fusibles del compartimento del motor (’94 -’95)
| Nº | Amp [A] | Descripción |
| 31 | 15 | Relé principal PGM-FI |
| 32 | 7,5 | Módulo de control del motor (ECM);
Reloj; Radio estéreo; Reproductor de casetes. |
| 33 | 15 | Relé del ventilador del radiador |
| 34 | 30 | Desempañador de la luneta trasera |
| 15 | del Sol:
Desempañador de la luneta trasera |
|
| 35 | 20 | Motor del ventilador del condensador;
Embrague del compresor del aire acondicionado. |
| 36 | 50 | Distribución de alimentación a los fusibles nº 1, 3 y 6;
Alimentación de la ventanilla; Conector opcional “A”. |
| 37 | 30 | Motor del ventilador |
| 38 | – | – |
| 39 | 50 | Interruptor de encendido (Bat) |
| 40 | 40 | Interruptor de luces combinadas;
Fusible nº 17. |
| 41 | 80 | Distribución de alimentación (fusible principal) |
| 42 | 20 | Bocina;
Luces de freno; Solenoide de bloqueo de llave. |
| 15 | del Sol:
Bocina; Luces de freno; Solenoide de bloqueo de llave. |
|
| 43 | 10 | Intermitentes;
Relé de luces de emergencia |
| 44 | – | – |
| 45 | – | – |
| 46 | – | – |
| Relés | ||
| R1 | Ventilador del radiador | |
| R2 | Motor del ventilador | |
| R3 | Desempañador de la luneta trasera | |
Caja de fusibles del relé en el compartimento del motor (con ABS)
| Número | Amp [A] | Descripción |
| 51 | 50 | Motor de la bomba del ABS |
| 52 | – | – |
| 53 | – | – |
| 54 | 15 | Unidad de control del ABS (+ B2) |
| 55 | 20 | Unidad de control del ABS (+ B1) |
| 56 | – | – |
| 57 | 7,5 | Unidad de control del ABS |
| 58 | – | – |
| Relés | ||
| R1 | Motor de la bomba del ABS | |
| R2 | ABS trasero a prueba de fallos | |
| R3 | ABS delantero a prueba de fallos | |
Honda Civic (1996-2000) – diagrama de fusibles
Año de fabricación: 1996, 1997, 1998, 1999, 2000.
El fusible del encendedor de cigarrillos (toma de corriente) en el Honda Civic (1996-2000) es el fusible 27 de la caja de fusibles del habitáculo.
Habitáculo
- Caja de fusibles
- Unidad de control de bloqueo
- Módulo de control de la transmisión (TCM / CVT)
Unidad de control de bloqueo sin llave

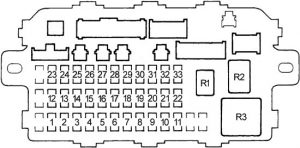

Caja de fusibles en el habitáculo
| Nº | Amperaje [A] | Descripción |
| 1 | – | – |
| 2 | – | – |
| 3 | 10 | Limpiaparabrisas trasero;
Sistema de seguridad. |
| 4 | 10 | Faro derecho (faros de cruce);
Unidad de control de faros para luces diurnas (DRL). |
| 5 | 10 | Faro izquierdo (faros de cruce);
Unidad de control de faros para luces diurnas (DRL). |
| 6 | Sistema de seguridad | |
| 7 | 20 | Motor de la ventanilla trasera izquierda |
| 8 | 20 | Motor de la ventanilla trasera derecha |
| 9 | 15 | ’98 -’00 (excepto GX):
Encendido. |
| 10 | 20 | Motor de la ventanilla delantera del pasajero |
| 11 | 20 | Motor de la ventanilla del conductor |
| 12 | 7,5 | Interruptor de luces de emergencia |
| 13 | 15 | Relé principal PGM-FI;
Módulo del sistema de sujeción suplementario (SRS). |
| 14 | 7,5 | Sintonizador de radio estéreo (’96 -’98);
Interruptor principal del control de crucero; Unidad de control de bloqueo sin llave (’99 -’00). |
| 15 | 7,5 | Módulo detector de carga eléctrica (ELD);
Módulo de medición; Módulo de control de la transmisión – TCM (’96 -’98 CVT); PGM-FI; Sensor de velocidad del vehículo (VSS). |
| 16 | 7,5 | Desempañador de la luneta trasera (’96 -’98);
Unidad de control del ABS; Interruptor del espejo eléctrico (’99 -’00). |
| 17 | 7,5 | Espejos eléctricos (’96 -’98);
Flujo de aire; Control de ventiladores; Control del compresor del aire acondicionado; Ventiladores. |
| 18 | 7,5 | Unidad de control de faros
para luces diurnas (DRL). |
| 19 | 7,5 | Luces de emergencia |
| 20 | 7,5 | Unidad de control de faros
para luces diurnas (DRL). |
| 21 | 10 | Faro derecho (faro de cruce) |
| 22 | 10 | Faro izquierdo (faro de cruce) |
| 23 | 10 | Unidad del sistema de
sujeción suplementario (SRS). |
| 24 | 7,5 | Relé de la ventanilla eléctrica;
Techo solar. |
| 25 | 7,5 | Unidad de control integrada;
Sistema de bloqueo; Módulo de medición. |
| 26 | 20 | Limpiaparabrisas/lavaparabrisas delantero |
| 27 | 10 | ’96 -’98:
Toma de corriente para accesorios. |
| 15 | ’99 -’00:
Toma de corriente para accesorios. |
|
| 28 | 10 | ’96 -’97:
Sintonizador de radio. |
| 15 | ’98:
Sintonizador de radio. |
|
| 10 | ’99 -’00:
Unidad de audio. |
|
| 29 | – | – |
| 30 | 7,5 | Iluminación del salpicadero y la consola |
| 31 | 7,5 | Relé principal PGM-FI;
Módulo de control del motor/ motor (PCM/ECM); Unidad de control integrada. |
| 32 | 7,5 | Luces de estacionamiento;
Iluminación de matrícula; Faros traseros. |
| 33 | 7,5 | Sistema de bloqueo |
| Relés | ||
| R1 | Desempañador de la luneta trasera | |
| R2 | Actuador de ventanillas | |
| R3 | Intermitentes; Luces de emergencia. |
|
- Módulo de control de inyectores
- Control de crucero
- Relé del inyector de combustible
- Regulador de brillo de las luces del salpicadero
- Relé del motor de arranque
- Relé de la bocina
Compartimento del motor
- Caja de fusibles del relé
- Caja de fusibles
Caja de fusibles del compartimento del motor
| Número | Amperaje [A] | Descripción |
| 41 | 80 | Distribución de energía |
| 42 | 40 | Interruptor de encendido (BAT) |
| 43 | 7,5 | Iluminación del techo;
conector del bus de datos. |
| 44 | 20 | GX :
Relé principal PGM-FI; Módulo de control del inyector (relé del inyector de combustible). |
| 15 | excepto GX:
Relé principal PGM-FI; Módulo de control del inyector (relé del inyector de combustible). |
|
| 45 | – | – |
| 46 | 40 | Motores de control de ventanillas
(relé de control de ventanillas). |
| 47 | 7,5 | Unidad de audio (’99 -’00);
Reloj; PCM (VBU); Sintonizador estéreo (’96 -’98); Módulo de control de la transmisión (’96 -’98); Panel de control de la calefacción. |
| 48 | 30 | Interruptor de luces combinadas (faro);
Fusible: nº 33. |
| 49 | – | – |
| 50 | 30 | Desempañador de la luneta trasera
(relé del desempañador de la luneta trasera). |
| 51 | 20 | Unidad de control de la cerradura de la puerta (’99 -’00);
unidad de control de la cerradura sin llave (’99 -’00); Techo solar. |
| 52 | 15 | Bocina;
Luces de freno; Señal de frenado. |
| 53 | 10 | Luz de advertencia;
Intermitente; Relé de luces de emergencia. |
| 54 | 40 | Sistema de seguridad (opcional) |
| 55 | 40 | Motor del ventilador (relé del motor del ventilador) |
| 56 | 20 | Motor del ventilador del condensador
(relé del ventilador del condensador); Embrague del compresor del aire acondicionado (relé del embrague del compresor del aire acondicionado). |
| 57 | 20 | Motor del ventilador del radiador
(relé del ventilador del radiador). |
| Relés | ||
| R1 | Ventilador del condensador | |
| R2 | Embrague del compresor del aire acondicionado | |
| R3 | Ventilador del radiador | |
| R4 | Motor del ventilador | |
Caja de fusibles del relé en el compartimento del motor
| Nº | Amperaje [A] | Descripción |
| 61 | 40 | Motor de la bomba del ABS |
| 62 | 20 | Unidad de control del ABS |
| 63 | 7,5 | Unidad de control del ABS |
| Relés | ||
| R1 | Motor de la bomba del ABS | |
Honda Civic (2001-2005) – diagrama de la caja de fusibles
Año de fabricación: 2001, 2002, 2003, 2004, 2005.
El fusible del encendedor de cigarrillos (toma de corriente) en el Honda Civic (2001-2005) es el fusible 18 de la caja de fusibles del habitáculo.
Habitáculo
- Caja de fusibles
- Unidad de control de luces diurnas (DRL)
- Hatchback: Relé de luces diurnas (DRL)
- Hatchback (’02 -’03): Relé de luces de cruce
- Control de crucero
- Hatchback: Receptor sin llave
Caja de fusibles en el habitáculo
| Número | Amperaje [A] | Descripción | ||
| 1 | 15 | excluido híbrido:
Bobina de encendido. |
||
| 15 | Híbrido:
Unidad de control del motor (ECM); Bobina de encendido delantera. |
|||
| 2 | 20 | 3 | 10 | Unidad de control de luces diurnas
(DRL); Unidad de control multiplex. |
| 4 | 10 | Relé del sensor de combustible (A/F);
Alternador; Sensor de posición del árbol de levas (CMP); Control de crucero; Sensor de carga eléctrica (ELD); Válvula solenoide de derivación del sistema de control de emisiones por evaporación (EVAP); Válvula de purga del absorbedor del sistema EVAP; Válvula de cierre de purga del absorbedor del sistema EVAP; Sensor de oxígeno calentado (HO2S); Sensor de velocidad del vehículo (VSS); Convertidor CC-CC (híbrido); Unidad de control de la transmisión (TCM); Tercer sensor de oxígeno calentado (HO2S). |
||
| 5 | – | – | ||
| 6 | 7,5 | Unidad de control del techo solar;
Relé de ventanillas eléctricas. |
||
| 7 | 20 | Relé de apertura y cierre del techo solar | ||
| 8 | 7,5 | Unidad de audio;
Unidad de control multiplex; Interfaz CarLink. |
||
| 9 | 10 | Unidad del sistema de detección de posición del pasajero
(OPDS) (airbag lateral); Unidad de control de la función intermitente del limpiaparabrisas trasero; Motor del limpiaparabrisas trasero; Interruptor del limpiaparabrisas/lavaparabrisas. |
||
| 15 | Híbrido:
Unidad de control del motor (ECM); Bobina de encendido trasera. |
|||
| 10 | 7,5 | Interruptor de luces de marcha atrás (M/T);
Unidad de control de la dirección asistida eléctrica (EPS); Grupo de indicadores; Unidad receptora sin llave; Unidad de control multiplex; Unidad de control de seguridad; Relé de marcha atrás A/T; Interfaz CarLink; Solenoide de bloqueo de la transmisión (A/T). |
||
| 11 | 7,5 | Unidad de control del modulador del ABS | ||
| 12 | 7,5 | Unidad de control de luces diurnas
(DRL); Unidad de control multiplex. |
||
| 13 | 10 | Unidad del sistema de
sujeción suplementario (SRS) |
||
| 14 | 10 | Relé del embrague del compresor del aire acondicionado;
Relé del ventilador del condensador del aire acondicionado; Relé del motor del ventilador; Panel de control de la calefacción; Interruptor de alimentación del espejo; Relé del ventilador del radiador; Motor de control de recirculación; Relé del desempañador de la luneta trasera. |
||
| 15 | 2 | Unidad de control de seguridad | ||
| 10 | Unidad de control de seguridad |
| 16 | 20 | Asiento calefactable |
| 7,5 | Relé del módulo de control del motor
(MCM) nº 1. |
|
| 17 | 15 | Bomba de combustible;
Módulo de control del motor/sistema de transmisión (ECM/PCM); Relé principal PGM-FI nº 2; Grupo del sistema de sujeción suplementario (SRS). |
| 18 | 15 | Fuente de alimentación de accesorios |
| 19 | 7,5 | Interruptor de luces de emergencia;
Intermitentes. |
| 20 | 30 | Tapa: módulo de control Multiplex,
Interruptor del limpiaparabrisas/lavaparabrisas delantero; Motor del limpiaparabrisas delantero. |
| 20 | Módulo de control Multiplex;
Interruptor del limpiaparabrisas/lavaparabrisas delantero; Motor del limpiaparabrisas delantero |
|
| 21 | 7,5 | Híbrido:
Módulo de control del motor (ECM); Relé de arranque. |
| 22 | 20 | Interruptor de la ventanilla eléctrica del pasajero;
Interruptor principal de la ventanilla eléctrica. |
| 23 | 20 | Interruptor principal de la ventanilla |
| 24 | 20 | Interruptor de la ventanilla trasera izquierda |
| 25 | 20 | Interruptor de la ventanilla trasera derecha |
| Soporte de fusible | ||
| 7,5 | Híbrido:
Relé del ventilador durante el reinicio en caliente. |
|
| Relés | ||
| R1 | excluido híbrido:
Arranque. |
|
| R2 | Luz trasera | |
| R3 | Actuador de ventanillas | |
| R4 | Intermitentes/luces de emergencia. | |
- Unidad de control del inmovilizador – receptor
- Unidad de audio
- Sedán, Coupé: Relé de luces diurnas (DRL)
Sedán, Coupé: Relé de luces de cruce - Panel de control de la calefacción
Hatchback
- Relé principal PGM-FI nº 1
Relé principal PGM-FI nº 2 (bomba de combustible) - Unidad de control de la dirección asistida eléctrica (EPS)
- Módulo de control del motor / grupo de transmisión (ECM / PCM)
- Relé del sensor de relación aire-combustible (A / F)
- Unidad del sistema de sujeción adicional (SRS)
Sedán, Coupé
- Receptor sin llave
- Módulo de control del motor / grupo de transmisión (ECM / PCM)
- Híbrido: módulo de control de la transmisión (TCM)
- Híbrido: Unidad de control de la dirección asistida eléctrica (EPS)
- Híbrido: relé del sensor de relación aire-combustible (A / F)
- Híbrido: relé de marcha atrás A / T
- Relé principal PGM-FI nº 2 (bomba de combustible)
- Relé principal PGM-FI nº 1
- excluido híbrido: relé del sensor de relación aire-combustible (A / F)
- excluido híbrido: relé de marcha atrás A / T
- Unidad del sistema de sujeción adicional (SRS)

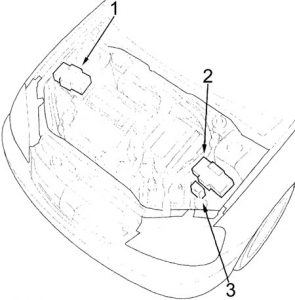

Compartimento del motor
- excluido Hatch, Híbrido: caja de fusibles
- Hatchback, híbrido: caja de fusibles
- Híbrido: diagrama de relés
Diagrama de la caja de fusibles del compartimento del motor
| Número | Amperaje [A] | Descripción |
| 1 | 20 | Motor del relé del ventilador del condensador;
Relé del embrague del compresor del aire acondicionado. |
| 2 | 15 | versiones no híbridas:
Relé de luces traseras, Luces de carretera, Luces de posición delanteras, Luces de gálibo delanteras, Panel de control de la calefacción, Iluminación de la matrícula, Luces traseras. |
| 10 | Híbrido:
Relé del módulo de control del motor (MCM) nº 2. |
|
| 3 | 7,5 | versiones no híbridas:
Iluminación del compartimento de carga; Iluminación del techo/faros; Interruptor de encendido/iluminación de la llave; Luces de cortesía; Iluminación del maletero. |
| 10 | Híbrido:
Iluminación del techo; Interruptor de encendido/iluminación de la llave; Faros; Relé de luz trasera; Iluminación del maletero. |
|
| 4 | 20 | Relé del ventilador del radiador |
| 5 | 10 | Interruptor de luces de emergencia |
| 6 | 15 | Relé principal PGM-FI nº 1;
Sensor de posición del cigüeñal (CKP); Unidad de control del motor/sistema de transmisión (ECM/PCM); Inyectores; Válvula de control de aire mínimo (IAC); Unidad de control del inmovilizador-receptor; Relé principal PGM-FI nº 2; Sensor de posición del árbol de levas (CMP) (TDC); Unidad de control del inyector; Relé del inyector. |
| 7 | 15 | Interruptor de posición del pedal de freno;
Relé de la bocina; Luces de freno; Señales de freno (para la unidad de control del modulador del ABS, la unidad de control del motor, el sistema de transmisión (ECM/PCM), la unidad de control Multiplex). |
| 8 | 20 | Unidad de control del modulador del ABS |
| 9 | 10 | Unidad de audio,
conector de enlace de datos (DLC), grupo de indicadores, unidad de control del inmovilizador-receptor, unidad receptora sin llave, unidad de control multiplex, panel de interfaz CarLink, módulo de control del motor (MCM) (híbrido), módulo de control de la transmisión (híbrido), control de seguridad |
| 10 | 40 | Unidad de control del modulador del ABS |
| 11 | 30 | Relé del desempañador de la luneta trasera |
| 40 | Coupé:
Relé del desempañador de la luneta trasera |
|
| 12 | 40 | Relé del motor del ventilador |
| 13 | 40 | Fusibles (habitáculo):
7, 23 |
| 14 | 40 | Fusibles (habitáculo):
2, 3, 5, 15, 16 |
| 40 | Híbrido:
Relé del ventilador de reinicio durante el funcionamiento; Fusibles (habitáculo): 2, 3, 5, 15, 16; Fusible (compartimento del motor): nº 60. |
|
| 15 | 15 | Faro izquierdo,
unidad de control de luces diurnas (DRL), relé DRL, grupo de medición, luz indicadora de carretera, unidad de control Multiplex |
| 20 | Faro izquierdo;
unidad de control de luces diurnas (DRL); Relé DRL; Diodo DRL; Grupo de odómetro; Luz indicadora de carretera; Unidad de control Multiplex. |
|
| 16 | 20 | Bloque de puertas eléctricas;
Unidad de control Multiplex. |
| 17 | 15 | Faro derecho;
Relé de luces diurnas (DRL); Unidad de control Multiplex. |
| 20 | Faro derecho;
Unidad de control de luces diurnas (DRL); Unidad de control Multiplex. |
|
| 18 | 60 | Unidad de control electrónico
de la dirección asistida (EPS) |
| 19 | 80 | Distribución de energía |
| 20 | 40 | Interruptor de encendido (BAT) |
| Relés | ||
| R1 | Ventilador del radiador | |
| R2 | Embrague del compresor del aire acondicionado | |
| R3 | Desempañador de la luneta trasera | |
| R4 | Motor del ventilador | |
| R5 | Faro nº 1 | |
| R6 | Bocina | |
| R7 | Ventilador del condensador | |
| R8 | Faro nº 2 | |
Cuadro de relés del compartimento del motor (híbrido)
| Número | Amperaje [A] | Descripción |
| 60 | 20 | Motor del ventilador del radiador |
| Relés | ||
| R1 | Ventilador | |
| R2 | Número principal PGM-FI 2 | |
Hatchback
- Unidad de control de apertura del techo solar
- Relé de apertura del techo solar
- Unidad de control de funcionamiento intermitente del limpiaparabrisas trasero
Sedán, Coupé
- Híbrido: módulo de control del motor (MCM)
- Híbrido: relé MCM nº 1, relé MCM nº 2
excluido híbrido : relé de apertura del techo solar, relé de cierre del techo solar - Interruptor principal de la ventanilla
Honda Civic (2006-2011) – diagrama de fusibles
Año de fabricación: 2006, 2007, 2008, 2009, 2010, 2011.
El fusible del encendedor de cigarrillos (toma de corriente) en el Honda Civic (2006-2011) es el fusible 29 en el diagrama de la caja de fusibles del habitáculo.
Habitáculo
- Diagrama de la caja de fusibles
- Módulo de control del tacómetro
- Módulo de control del velocímetro
- excluido GX: Relé de la toma de corriente de accesorios de la consola
Híbrido: Relé de la toma de corriente de accesorios delantera
GX: Relé de control del motor de arranque - excluido GX: Relé de la toma de corriente de accesorios delantera
Híbrido: Relé de la toma de corriente de accesorios de la consola
GX : Relé de la toma de corriente de accesorios de la consola - GX: Relé de la toma de corriente de accesorios delantera
- GX: Relé del módulo de control de los inyectores
- SL (’09 -’11): Relé de la luz antiniebla
Diagrama de la caja de fusibles del habitáculo
| Número |
Amperaje [A] |
Descripción |
| 1 | 7.5 | Interruptor del espejo eléctrico (4 puertas);
Relé de control de las ventanillas (sin desconexión de la llave). |
| 2 | 15 | Híbrido excluido:
Sensor de posición del árbol de levas (CMP) A; Módulo de control del motor, unidad de potencia (ECM / PCM); Unidad de control del inmovilizador y sin llave. |
| 15 | Híbrido:
Módulo de control de la unidad de potencia (PCM); Bomba de combustible (relé principal PGM-FI n.º 2); Unidad de control del inmovilizador y sin llave. |
|
| 3 | 10 | Alternador;
Módulo de control del motor, unidad de potencia (ECM / PCM); Válvula de purga de vapor del depósito (EVAP); Válvula de cierre del depósito EVAP; Sensor de flujo de masa de aire (MAF). |
| 10 | Convertidor CC-CC;
Detector de carga eléctrica (ELD); Válvula de purga de vapor del depósito (EVAP); Sensor de flujo de masa de aire (MAF); Módulo de control de la unidad de potencia (PCM); Interruptor de posición del pedal de freno; Sensor de oxígeno calentado auxiliar (HO2S). |
|
| 4 | 7.5 | Módulo de control ABS o VSA;
Sensor de aceleración lateral (con VSA); Unidad de control de la dirección asistida eléctrica (EPS). |
| 5 | 15 | 2 puertas:
Amplificador de audio |
| 15 | Calefacción del asiento del conductor;
Calefacción del asiento del pasajero delantero; Relé de calefacción del asiento. |
|
| 6 | – | – |
| 7 | 7.5 | Unidad del sistema de monitoreo de presión de neumáticos (TPMS) |
| 8 | – | – |
| 9 | 7.5 | Unidad del sistema de detección de ocupantes (ODS);
Grupo del sistema de seguridad suplementario (SRS); Indicador de desactivación del airbag del pasajero. |
| 10 | 7.5 | Módulo de control del velocímetro (tacómetro);
Interruptor principal de las ventanillas eléctricas (2 puertas con elevación automática, bajada automática); Interruptor de la luz de marcha atrás (M / T); Electroimán de bloqueo de la transmisión (A / T); Unidad de control integrada Multiplex (MICU); Unidad del sistema de monitoreo de presión de neumáticos (TPMS); Módulo BCM (híbrido); Interfaz cuádruple. |
| 11 | 10 | Unidad del sistema de seguridad suplementario (SRS) |
| 12 | 10 | Faro derecho (luces bajas) |
| 13 | 10 | Faro izquierdo (luces bajas) |
| 14 | 7.5 | Luz indicadora del sistema de audio;
Interruptor de luces de emergencia; Iluminación del panel de control de la calefacción; Luz indicadora del HVAC, Iluminación de la luz indicadora del techo solar; Indicador de desactivación del airbag del pasajero; Selección y reinicio del interruptor de luces; Iluminación de la caja de la transmisión A / T; Luz indicadora del interruptor del sistema de audio; Luz indicadora del interruptor combinado del control de crucero; Luz indicadora del interruptor de calefacción del asiento del conductor; Luz indicadora del interruptor de control por voz HFL; Interfaz cuádruple; Luz indicadora del interruptor de calefacción del asiento del pasajero; Luz indicadora del interruptor VSA. |
| 15 | 7.5 | Iluminación de posición;
Luces traseras; Iluminación de la matrícula; Luces de emergencia laterales. |
| 16 | 10 | Faro derecho (luz baja) |
| 17 | 10 | Faro izquierdo (luz baja) |
| 18 | 20 | Luces altas;
Unidad de control integrada Multiplex (MICU). |
| 19 | 15 | Iluminación de posición;
Unidad de control integrada Multiplex (MICU) |
| 20 | – | – |
| 21 | 20 | Faros;
Unidad de control integrada Multiplex (MICU) |
| 22 | 7.5 | Híbrido:
Controlador del compresor del aire acondicionado |
| 23 | 7.5 | Señal del motor de arranque;
Módulo de control de la unidad de potencia (PCM). |
| 24 | 20 | Control y motor del techo solar |
| 25 | 20 | Cierre eléctrico de puertas;
Unidad de control integrada Multiplex (MICU). |
| 26 | 20 | Motor de la ventanilla del conductor (interruptor principal de la ventanilla) |
| 27 | – | – |
| 28 | 15 | Toma de corriente de accesorios trasera / consola |
| 29 | 15 | Toma de corriente de accesorios delantera |
| 30 | 20 | Versión 4 puertas:
Motor de la ventanilla del pasajero delantero. |
| 20 | Versión 2 puertas:
Interruptor del techo solar Actuador y motor del techo solar; Motor de la ventanilla del pasajero. |
|
| 31 | – | – |
| 32 | 20 | Versión 4 puertas:
Motor de la ventanilla trasera derecha; Interruptor del techo solar; Actuador y motor del techo solar. |
| 33 | 20 | Versión 4 puertas:
Motor de la ventanilla trasera izquierda |
| 34 | – | – |
| 35 | 7.5 | Unidad de audio;
Toma de corriente de accesorios delantera; Toma de corriente de accesorios trasera, consola; Amplificador estéreo (2 puertas); Controlador HandsFreeLink; Interruptor de encendido; Unidad de control integrada Multiplex (MICU); Interfaz cuádruple. |
| 36 | 10 | Panel de control de la calefacción;
Controlador HVAC; Espejos eléctricos; Motor de control de recirculación; Relé de conmutación del compresor del aire acondicionado; Relé del motor del ventilador; Relé del deflector del espejo eléctrico; Relé del deflector de la ventanilla trasera; Relé de control del ventilador de refrigeración; Relé del radiador (diodo del aire acondicionado); Zumbador AHB (Híbrido); Servo (Híbrido). |
| 37 | 7.5 | Luces diurnas;
Unidad de control integrada Multiplex (MICU). |
| 38 | 30 | Limpiaparabrisas delantero;
Unidad de control integrada Multiplex (MICU). |
| Relé | ||
| R1 | Alimentación de la ventanilla | |
| R2 | Bomba de combustible (PGM-FI Principal 2) | |
| R3 | Motor de arranque | |
- ’08 -’11: Unidad de control del sistema de monitoreo de presión de neumáticos (TPMS)
- Dispositivo de audio / navegación o dispositivo de audio
- Unidad de control de la dirección asistida eléctrica (EPS)
GX: módulo de control de los inyectores - 2 puertas: amplificador de audio
- Unidad de control del sistema de seguridad suplementario (SRS)
- ’09 -’11: Adaptador USB
- Unidad de control del sistema de calefacción, ventilación y aire acondicionado (HVAC) o panel de control de la calefacción
- Unidad de control del inmovilizador sin llave
- ’09 -’11: Unidad de control HandsFreeLink
- 4 puertas: amplificador de audio
Compartimento del motor
- Unidad de control del modulador ABS o VSA
- Híbrido: caja de fusibles n.º 2
- Módulo de control del motor / unidad de potencia (ECM / PCM)
- Híbrido: unidad de servo
- Caja de fusibles n.º 1
Caja de fusibles del compartimento del motor n.º 1
| Número |
Amperaje [A] |
Descripción |
| 1 | 100 | Batería;
Distribución de energía. |
| 70 | Unidad de control de la dirección asistida eléctrica (EPS) | |
| 2 | 50 | Interruptor de encendido |
| 80 | híbrido excluido:
Fusibles (habitáculo): 5, 6, 7, 27, 28, 29, 31 |
|
| 80 | 06-07 (híbrido):
Fusibles (habitáculo): 5, 6, 7, 27, 28, 29, 31 |
|
| 60 | 08-11 (híbrido):
Fusibles (habitáculo): 5, 6, 7, 27, 28, 29, 31 |
|
| 3 | 30 | Unidad de control del modulador ABS o VSA |
| 30 | híbrido excluido:
Módulo de control ABS o VSA |
|
| 30 | Híbrido:
Módulo de control del modulador ABS |
|
| 40 | Híbrido:
Módulo de control VSA |
|
| 4 | 50 | Fusibles (habitáculo): 18, 19, 20, 21 |
| 40 | Fusibles (habitáculo): 24, 25, 26, 30, 32, 33 | |
| 5 | 40 | Servo |
| 6 | 20 | Relé del ventilador del condensador del aire acondicionado;
Motor del ventilador del condensador del aire acondicionado. |
| 7 | 20 | M / T:
Relé del ventilador del radiador; Motor del ventilador del radiador. |
| 30 | A / T:
Relé del ventilador del radiador; Motor del ventilador del radiador. |
|
| 8 | 30 | 4 puertas:
Relé del deflector de la ventanilla trasera; Deflector de la ventanilla trasera. |
| 40 | 2 puertas:
Relé del deflector de la ventanilla trasera; Deflector de la ventanilla trasera. |
|
| 9 | 40 | Relé del motor del ventilador;
Motor del ventilador. |
| 10 | 10 | Luces de emergencia;
Unidad de control integrada Multiplex (MICU); Módulo de control del velocímetro (tacómetro); Módulo de control del velocímetro (cuentarrevoluciones). |
| 11 | 15 | Sensor de relación aire-combustible (A / F) n.º 1;
Módulo de control del motor, grupo motriz (ECM / PCM); Válvula solenoide de purga de vapor (híbrido). |
| 12 | 15 | Luces de freno;
Módulo de control del motor, grupo motriz (ECM / PCM); Bocina; Unidad de control integrada Multiplex (MICU). |
| 13 | 15 | Híbrido:
Bobinas de encendido traseras |
| 14 | 15 | Híbrido:
Bobinas de encendido delanteras |
| 15 | 7.5 | Relé del ventilador del condensador del aire acondicionado |
| 16 | – | – |
| 17 | 15 | 2 puertas:
Amplificador de audio |
| 18 | 15 | híbrido excluido:
Bobinas de encendido; Unidad de control del motor, unidad de potencia (ECM / PCM). |
| 20 | Híbrido:
Bobinas de encendido; Unidad de control de la unidad de potencia (PCM). |
|
| 19 | 15 | Sensor de posición del cigüeñal (CKP);
Sensor de posición del árbol de levas (CMP) B; Unidad de control del motor, unidad de potencia (ECM / PCM); Relé de control del sistema de gestión electrónica del acelerador (ETCS); Inyectores; Relé principal PGM-FI n.º 1 (Fl MAIN); Relé principal PGM-FI n.º 2 (bomba de combustible) (híbrido excluido). |
| 20 | 7.5 | Relé del embrague del compresor del aire acondicionado;
Embrague del compresor del aire acondicionado. |
| 21 | 15 | Relé de control del sistema de gestión electrónica del acelerador (ETCS);
Unidad de control del motor, unidad de potencia (ECM / PCM). |
| 22 | 7.5 | Iluminación del techo;
Iluminación del mapa; Iluminación del maletero; Bomba de agua auxiliar eléctrica; Relé de la bomba de agua auxiliar eléctrica. |
| 23 | 10 | Unidad de audio;
Interfaz del conector de diagnóstico (DLC); Unidad de control del tacómetro (tacómetro); Unidad de control del intermitente (velocímetro); Interruptor de advertencia; Unidad de control sin llave con inmovilizador; Unidad de control integrada Multiplex (MICU); Unidad de control del motor (MCM) (híbrido); Módulo BCM (híbrido); Unidad de control del sistema manos libres. |
| Relé | ||
| R1 | Ventilador del radiador | |
| R2 | Ventilador del condensador del aire acondicionado | |
| R3 | Control del ventilador | |
| R4 | Control del sistema de gestión electrónica del acelerador (ETCS) | |
| R5 | Motor del ventilador | |
| R6 | Deflector de espejos | |
| R7 | PGM-FI principal (n.º 1) | |
| R8 | Deflector de la ventanilla trasera | |
| R9 | Subrelé PGM-FI | |
| R10 | Embrague del compresor del aire acondicionado | |
| R11 | Bobina de encendido | |
ECM – módulo de control del motor (con transmisión manual)
PCM – módulo de control del tren motriz (con transmisión automática)
Diagrama de fusibles del compartimento del motor n.º 2
| N.º |
Amperaje [A] |
Descripción |
| 61 | 10 | Módulo BCM;
Relé del módulo de control del motor (MCM) n.º 2; Módulo de servo. |
| 62 | 7.5 | Módulo BCM;
Relé del módulo de control del motor (MCM) n.º 1. |
| 63 | 15 | Servo |
| 64 | – | – |
| Relé | ||
| R1 | Bomba de agua auxiliar eléctrica | |
| R2 | Bomba de combustible | |
- ’09 -’11: Adaptador USB
- Híbrido: relé del módulo de control del motor (MCM) n.º 1
- Híbrido: relé del módulo de control del motor (MCM) n.º 2
- 07-10: Receptor XM (con navegación)
- Híbrido: módulo de control del motor (MCM)
- ’09 -’11: Unidad de control HandsFreeLink
Honda Civic (2012) – diagrama de fusibles
Año de fabricación: 2012.
El fusible del encendedor de cigarrillos (toma de corriente) en el Honda Civic (2012) es el fusible 12 en la caja de fusibles debajo del salpicadero.
Caja de fusibles del compartimento del motor
Se encuentra cerca del depósito de líquido de frenos.
| N.º | Descripción | Amperaje [A] |
| 1 | EPS | 70 |
| – | – | |
| Motor ABS / VSA | 30 | |
| ABS / VSA FSR | 30 | |
| – | – | |
| Fusible principal | 100 | |
| 2 | IG | 50 |
| Caja de fusibles principal | 60 | |
| Caja de fusibles principal 2 | 60 | |
| Faro principal | 30 | |
| – | – | |
| Deshumidificador trasero | 30 | |
| – | – | |
| Ventilador | 40 | |
| – | – | |
| Motor del ventilador auxiliar | 20 | |
| Motor del ventilador principal | 20 | |
| 3 | – | – |
| 4 | Faro izquierdo de luz baja | 10 |
| 5 | Arranque DIAG, ST MG | 7,5 |
| 6 | Faro derecho de luz baja | 10 |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Nivel de aceite | 7,5 |
| 12 | Faros antiniebla* | (20) |
| 13 | Asiento del conductor ajustable eléctricamente * | (20) |
| 14 | Faros de emergencia | 10 |
| 15 | FI Sub | 15 |
| 16 | Bobina IG | 15 |
| 17 | Frenos | 15 |
| 18 | Bocina | 10 |
| 19 | Amplificador premium * | (20) |
| 20 | INJ | (15) |
| 21 | IGP | 15 |
| 22 | DBW | 15 |
| 23 | H / L LO | 20 |
| 24 | Asiento del conductor reclinable eléctricamente * | (20) |
| 25 | Embrague MG | 7,5 |
| 26 | – | – |
| 27 | – | 20 |
| 28 | Iluminación interior | 7,5 |
| 29 | Reserva | 10 |
| *: No disponible en todos los modelos | ||

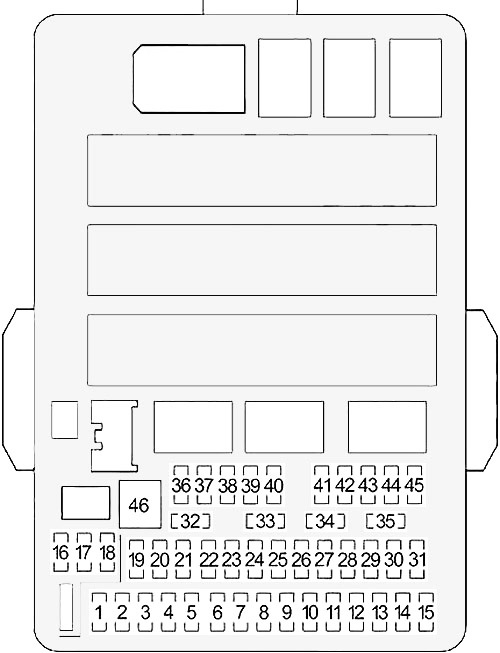

Caja de fusibles interna
Se encuentra debajo del salpicadero.
| N.º | Descripción | Amperaje [A] |
| 1 | – | – |
| 2 | ACG | 15 |
| 3 | SRS | 10 |
| 4 | Bomba de combustible | 15 |
| 5 | Odómetro | 7,5 |
| 6 | Activador de ventanilla | 7,5 |
| 7 | VB SOL * | (15) |
| 8 | Motor de bloqueo de puerta 2 (desbloqueo) | 15 |
| 9 | Motor de bloqueo de puerta 1 (desbloqueo) | 15 |
| 10 | – | – |
| 11 | Techo solar * | (20) |
| 12 | Fuente de alimentación de accesorios (consola central) | (15) |
| 13 | – | – |
| 14 | Calefacción de asientos * | (15) |
| 15 | Motor de bloqueo de puerta del conductor (desbloqueo) * | (10) |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
| 19 | ACC | 7,5 |
| 20 | Bloqueo de llave ACC | 7,5 |
| 21 | Luces diurnas | 7,5 |
| 22 | HAC | 7,5 |
| 23 | – | – |
| 24 | ABS / VSA | 7,5 |
| 25 | – | – |
| 26 | – | – |
| 27 | Toma de corriente de accesorios (delantera) | 15 |
| 28 | Intermitente | 15 |
| 29 | ODS | 7,5 |
| 30 | Motor de bloqueo de puerta del conductor (bloqueo) * | (10) |
| 31 | – | – |
| 32 | Motor de bloqueo de puerta 2 (bloqueo) | 15 |
| 33 | Motor de bloqueo de puerta 1 (bloqueo) | 15 |
| 34 | Luces pequeñas | 7,5 |
| 35 | Iluminación | 7,5 |
| 36 | – | – |
| 37 | – | – |
| 38 | Faro principal izquierdo | 10 |
| 39 | Faro principal derecho | 10 |
| 40 | TPMS * | (7,5) |
| 41 | Bloqueo de puertas | 20 |
| 42 | Elevalunas del conductor | 20 |
| 43 | Elevalunas trasero del lado del pasajero | (20) |
| 44 | Elevalunas delantero del lado del pasajero | 20 |
| 45 | Elevalunas lateral del conductor | (20) |
| 46 | Intermitente | 30 |
| *: No disponible en todos los modelos | ||
Honda Civic (2013) – diagrama de fusibles
Año de fabricación: 2013.
El fusible del encendedor de cigarrillos (toma de corriente) en el Honda Pilot (2009-2015) es el fusible 35 en la caja de fusibles
Acerca del Honda Civic (1980-2019)
El Honda Civic es un modelo de automóvil icónico que se fabrica desde 1980. A lo largo de su larga historia, el Civic se ha convertido en un favorito entre los conductores por su fiabilidad, economía y versatilidad. Este modelo ofrece una amplia gama de opciones de motor, incluyendo motores de gasolina y diésel, así como versiones híbridas en años posteriores. El Civic es conocido por su tamaño compacto, ideal para entornos urbanos, pero que al mismo tiempo ofrece suficiente espacio para pasajeros y equipaje. Con cada nueva generación, Honda introduce tecnologías innovadoras y mejoras que aumentan el confort y la seguridad de la conducción.
Diagrama de la caja de fusibles del Honda Civic
Esta página muestra el diagrama de la caja de fusibles para los modelos Honda Civic desde 1980 hasta 2019. En un modelo típico de Honda Civic, la caja de fusibles se encuentra debajo del salpicadero en el lado del conductor y en el compartimento del motor. Nuestros diagramas muestran detalladamente los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave en el sistema eléctrico del vehículo, por lo que es importante tener información precisa sobre su configuración y mantenimiento.
