Nissan Serena C23 C24 C25 – caja de fusibles y relés
Esquema de fusibles y relés – Nissan Serena C23 C24 C25
Aplicable a vehículos fabricados en los años:
C23 – 1991, 1992, 1993, 1994, 1995, 1998;
C24 – 1999, 2000, 2001, 2002, 2003, 2004;
C25 – 2005, 2006, 2007, 2008, 2009, 2010.
Ubicación
Para todas las generaciones de Nissan Serena, se caracteriza un único esquema común de las cajas de fusibles principales con fusibles y relés. Se encuentran en dos lugares. Uno en la cabina, detrás del compartimento inferior de la guantera en el lado izquierdo o derecho, dependiendo de la región de entrega, y dos (caja de relés y caja de fusibles) debajo del capó.
No existe un esquema general que describa la designación de los elementos. Recomendamos familiarizarse con las opciones más comunes.
C23
Habitáculo
Descripción
- 10A – Luz trasera izquierda
- 10A – Puerta trasera derecha
- 10A – Motor del ventilador
- 10A – Ventilador de calefacción / 20A – Encendido
- 10A – ABS
- 10A – ECU ICE
- 7,5A – Motor de arranque
- 7,5A – Luz interior
- 15A – Luces de freno
- 10A – Señal
- 15A – Radio
- 15A – Faros antiniebla
- 15A – Alarma
- 10A – Luces de posición
- 10A – Intermitentes
- 15A – Monitoreo de cinturones de seguridad
- 15A – Calefacción de la ventana trasera
- 7,5A – Panel de instrumentos
- 10A – ABS
- 10A – Componentes electrónicos del motor
- 15A – Bomba de combustible
- 10A – Airbag
- 10A – Aire acondicionado
- 15A – Ventilador de calefacción delantero
- 15A – Ventilador de calefacción delantero
- 15A – Radio
- 15A – Encendedor de cigarrillos
- 10A – Limpiaparabrisas delanteros
- 20A – Limpiaparabrisas trasero, espejos eléctricos
- 10A – Engranajes, transmisión
Compartimento del motor
Debajo del capó, en el guardabarros derecho cerca de la batería, habrá cajas adicionales con relés y fusibles.
Tipo 1
Tipo 2 (modelos con volante a la izquierda)
El esquema actual con la designación en inglés se aplicará a la cubierta, así como a la unidad de relés.
Para la protección de los faros, se prevén 2 fusibles de 15A.
C24
Habitáculo
Descripción
- 10A Radio, sistema de audio
- 15A Luces de freno
- 20A Ventana trasera calefactada
- 10A Aire acondicionado trasero
- Alarma 15A
- 10A Calefacción trasera
- 15A Alimentación adicional
- Sistema de control de suspensión 10A
- 10A Espejos calefactados
- Alimentación adicional trasera 10A
- 10A Control automático de la transmisión
- 10A Componentes electrónicos
- 10A Iluminación interior
- 15A Ventilador de calefacción (delantero)
- Aire acondicionado 15A
- 15A Ventilador de calefacción (delantero)
- 10A Sistema de gestión del motor (n.º 2)
- Airbag 10A
- Sistema de gestión del motor (n.º 1)
- 10A Motor de arranque
- Encendedor 15A
- 15A Cortinas
- Espejos 15A
- 20A Limpiaparabrisas delantero
- 10A Intermitentes
- 15A Bomba de combustible
- 10A Limpiaparabrisas trasero
- Panel de instrumentos 10A
- Sistema ABS 10A
Compartimento del motor
Disyuntores automáticos

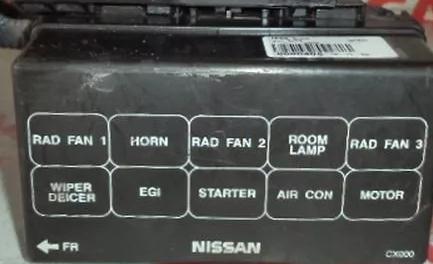

Relés
La descripción actual del circuito se imprimirá en la cubierta.
C25
Habitáculo
Tipo 1
El dibujo muestra el fusible del encendedor.
Descripción
Fila izquierda:
- Ventilador de calefacción 15A
- Ventilador de calefacción 15A
- Encendedor 15A
- 10A Control eléctrico de espejos, sistema de audio
- 10A Dispositivos adicionales
- 10A Ventana trasera calefactada
- 10A Panel de control del aire acondicionado
Fila derecha:
- 10A Dispositivos adicionales
- 10A Iluminación interior
- 10A Luces de freno
- 10A Intermitentes
- 15A Dispositivos eléctricos adicionales
- 10 A
- 10A Encendido
- 10A Dirección asistida
- Panel de instrumentos 10A
- Airbag 10A
- 10A Elevalunas eléctricos
Tipo 2
Descripción
- Reloj, aire acondicionado, control remoto de cerraduras de puertas
- Airbag
- Panel de instrumentos
- Interruptor combinado
- Falta
- Espejos calefactados
- Falta
- Sensor de lluvia, cinturones de seguridad, elevalunas eléctricos, conexión de diagnóstico, bloqueo de compartimentos de tiempo
- Instrumento del panel de instrumentos
- Ángulo de iluminación, iluminación interior
- Luces de freno, luz de freno para ESP, ABS
- Control de la unidad 4WD
- Faros adicionales
- Llave inteligente (falta)
- Control del aire acondicionado
- Motor de calefacción
- Falta
- Encendedor
- Tomas de corriente
- Control de espejos, alimentación de audio (adaptador de corriente)
Compartimento del motor

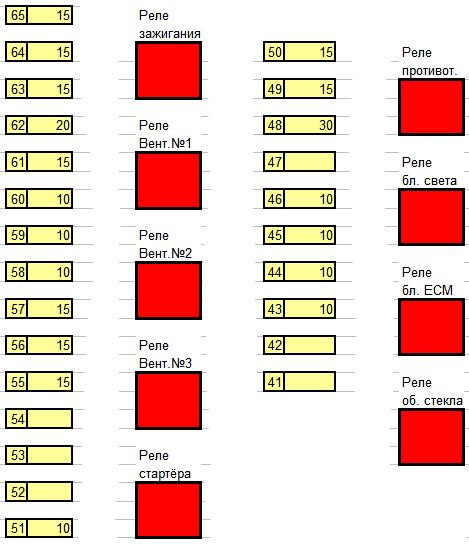

Caja IPDM
Se encuentra debajo del conducto y contiene todos los relés principales.
Descripción
- 41 Falta
- 42 Falta
- 43 Luz de carretera derecha
- 44 Luz de cruce izquierda
- 45 Luces de posición traseras, iluminación de matrícula
- 46 Luces de posición delanteras
- 47 Falta
- 48 Limpiaparabrisas delantero
- 49 Luz de cruce izquierda
- 50 Luz de cruce derecha
- 51 Aire acondicionado
- 52 Falta
- 53 Falta
- 54 Desaparecido
- 55 Ventana trasera y espejos calefactados
- 56 Paralelo a 55
- 57 Bomba de combustible
- 58 Motor de arranque
- 59 Control 4WD
- 60 Luces de marcha atrás
- 61 Alimentación del cuerpo del acelerador
- Alimentación 62 ECM
- 63 Alimentación de los sensores de oxígeno
- 64 Inyectores de potencia
- 65 Faros antiniebla
Caja de fusibles
Descripción
31. Asientos calefactados
32. Turbina (diésel) – falta
33. Relé de luz diurna
34. Bocina (bobinado de excitación del generador)
35. Alimentación de audio (fija)
36. RTS (diésel) – falta
37. RTS (diésel) – falta
38. Control de transmisión automática – falta
I. ESP, ABS
H. ESP, ASB
G. Limpiaparabrisas de faros
F. ESP
M, Ventilador derecho
L. Interruptor de encendido
K. Ventilador izquierdo
J. Elevalunas eléctricos, cierre centralizado, techo solar
