Diagram de fusibles y relés – Nissan Tiida

Aplica a vehículos fabricados en los años:

C11 de 2004, 2005, 2006, 2007, 2008, 2009 y 2010 año. C12 de 2011, 2012, 2013 y 2014 año.

Habitáculo

Se encuentra en el salpicadero, detrás del panel protector, en el lado del conductor.

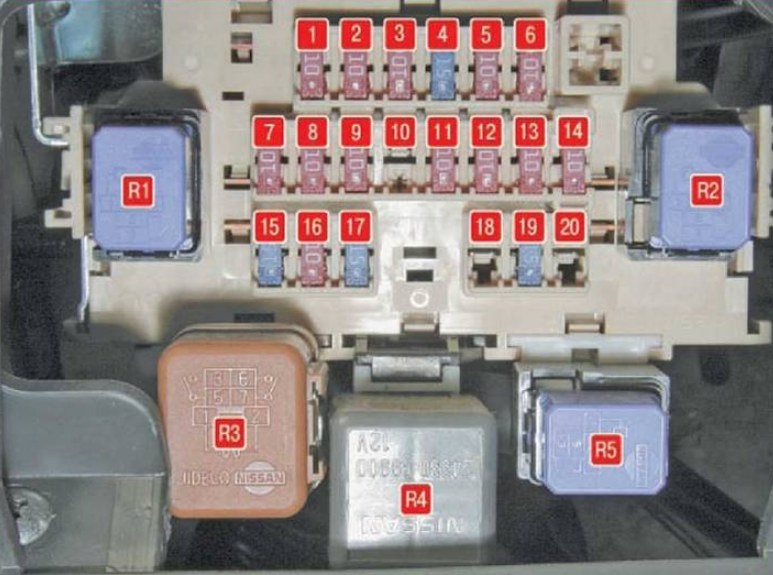

Tipo 1

Descripción

1	10A Sistema de seguridad pasiva
2	10A Equipamiento interior adicional
3	10A Panel de instrumentos
4	15A Bomba del lavaparabrisas
5	10A Espejos exteriores calefactables
6	10A Espejos eléctricos, unidad principal de audio
7	10A Luces de freno
8	10A Iluminación interior
9	10A Unidad de control de la carrocería
10	Reserva
11	10A Bombilla lateral, luz trasera derecha
12	10A Bombilla lateral, luz trasera izquierda
13	10A Panel de instrumentos
14	10A Equipamiento interior adicional
15	15A Ventilador del motor de refrigeración del motor
16	10A Sistema de calefacción, aire acondicionado y ventilación
17	15A Ventilador del motor de refrigeración del motor
18	Reserva
19	15A Toma para conectar equipos adicionales ( encendedor de cigarrillos )
20	Reserva

Relés

• R1 – Calentador eléctrico
• R2 – Equipamiento adicional
• R3 – Relé (datos no disponibles)
• R4 – Espejos exteriores calefactables
• R5 – Inmovilizador

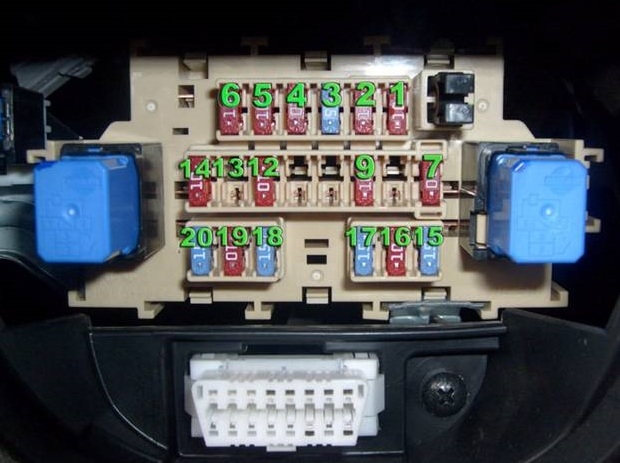

Tipo 2

Descripción

1. Sistema de audio 10A, control de espejos Audio-Acc, alimentación de motores giratorios de espejos, fuente de alimentación NATS (con llave con chip)
2. 10A Calefacción de la luneta trasera y espejos laterales
3. 15A Motor del limpiaparabrisas delantero y trasero
4. 10A Panel de instrumentos
5. Electrónica 10A
6. Módulo de airbag 10A
7. Electrónica 10A
8. –
9. 10A Iluminación interior y maletero
10. –
11. –
12. 10A Luces de freno
13. Entrada pasiva 10A (para sistemas con llave con chip)
14. Electrónica 10A
15. 15A Toma – encendedor
16. 10A Asientos calefactables
17. 15A Toma – consola, maletero
18. 15A Ventilador del calefactor/aire acondicionado
19. Aire acondicionado 10A
20. 15A Ventilador del calefactor/aire acondicionado

Compartimento del motor

En el compartimento del motor, junto a la batería, hay 2 cajas de fusibles y relés, una caja adicional de relés y fusibles de alta potencia en el terminal positivo de la batería.

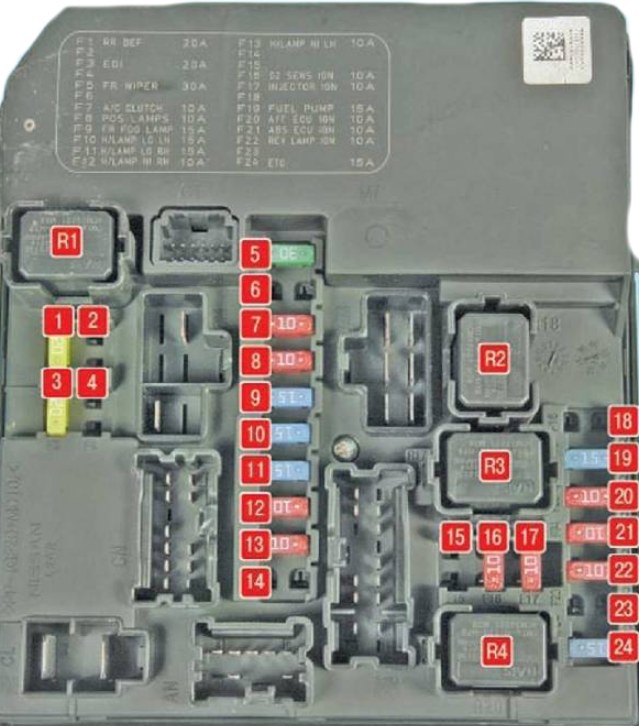

Caja de montaje

Tipo 1

Descripción

1	20A Luneta trasera calefactable
2	Reserva
3	Unidad de control del motor 20A
4	Reserva
5	30A Limpiaparabrisas delanteros
6	Reserva
7	Embrague electromagnético del compresor del aire acondicionado 10A
8	10A Luces de matrícula
9	15A Fusible de las luces antiniebla del Nissan Tiida (opcional)
10	15A Luz de cruce, faro izquierdo
11	15A Luz de cruce, faro derecho
12	10A Luz de carretera, faro derecho
13	10A Luz de carretera, faro izquierdo
14	Reserva

15	Reserva
16	10A Sensores de oxígeno en los gases de escape
17	10 Sistema de inyección
18	Reserva
19	15A Módulo de combustible
20	10A Sensor de transmisión automática
21	10A ABS
22	10A Interruptor de luz de marcha atrás
23	Reserva
24	15A Equipamiento opcional
R1	Relé de la luneta trasera calefactable
R2	Relé del ventilador de refrigeración
R3	Relé del ventilador de refrigeración
R4	Relé del sistema de encendido

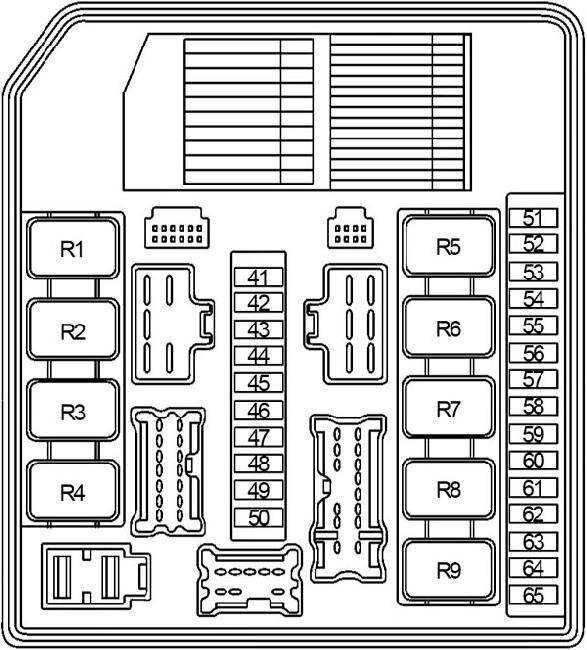

Tipo 2

Descripción

• 43 (10A) Faro delantero de luces largas, derecho
• 44 (10A) Faro delantero de luces largas, izquierdo
• 45 (10A) Aire acondicionado, iluminación estándar de música y dimensiones adecuadas, luces, motores de ajuste de proyectores
• 46 (10A) Iluminación de estacionamiento, interruptores de iluminación debajo de los asientos, apertura de puertas
• 48 (20A) Motor del limpiaparabrisas delantero
• 49 (15A) Faro izquierdo de luces de cruce
• 50 (15A) Faro delantero de luces de cruce, derecho
• 51 (10A) Compresor del aire acondicionado
• 55 (15A) Luneta trasera calefactable
• 56 (15A) Luneta trasera calefactable
• 57 (15A) Bomba de gasolina (CH)
• 58 (10A) Alimentación de los sistemas de transmisión automática (AT)
• 59 (10A) Unidad de control ABS
• 60 (10A) Eléctricos adicionales
• 61 (20A) En el terminal B + IPDM, motor de la mariposa y relé (para CH)
• 62 (20A) En el terminal B + IPDM, en los terminales ECM / PW y BATT del bloque ECM ©, terminal de alimentación de las bobinas de encendido, DPKV, DPRV, válvula del depósito EVAP, válvula IVTC
• 63 (10A) Sensores de oxígeno
• 64 (10A) Bobinas de los inyectores, sistema de inyección
• 65 (20A) Faros antiniebla delanteros
• R1 – Relé del desempañador de la luneta trasera
• R2 – Relé principal de la unidad de control del motor
• R3 – Relé de las luces de cruce
• R4 – Relé de las luces de carretera
• R5 – Relé de arranque
• R6 – Relé del ventilador 2 del sistema de refrigeración del motor
• R7 – Relé del ventilador 1 del sistema de refrigeración del motor
• R8 – Relé del ventilador 3 del sistema de refrigeración del motor
• R9 – Relé de encendido

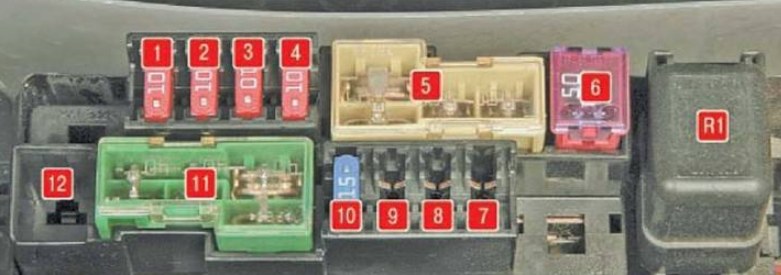

Caja de fusibles adicional

Descripción

1	10A Inmovilizador
2	10A Asientos calefactables
3	Generador 10A
4	10A Bocina
5	60/30/30A Controlador de dirección asistida eléctrica, lavaparabrisas, sistema ABS
6	50A Elevalunas eléctricos
7	Reserva
8	15A Sistema de inyección de combustible
9	Grupo de mariposas 10A
10	15A Unidad principal de sistemas de audio
11	Sistema ABS 40/40/40A. unidad de control electrónico de la carrocería, sistema de encendido
12	Reserva
R1	Relé de la bocina

Caja de relés adicional

Se encuentra en el lado derecho. Es posible instalar 2 relés, por ejemplo, para el limpiaparabrisas y las luces diurnas. Dependiendo de la configuración, pueden estar vacíos.

Fusibles en el terminal de la batería

Descripción

1. 120A Controlador de dirección asistida eléctrica, lavaparabrisas, sistema ABS
2. 60A Unidad de control del motor, relé de la mariposa, relé del elevalunas eléctrico
3. 80A Faros de luces de cruce y de carretera
4. Inmovilizador 80A, calefacción de asientos, generador, señal acústica
5. Sistema ABS 100A, controlador de carrocería, sistema de encendido, controlador de dirección asistida, lavaparabrisas
