Nissan Atlas (1989-2008) – caja de fusibles
Diagrama de fusibles y relés – Nissan Atlas
Aplicable a vehículos fabricados en los años:
1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 y 2008.
Habitáculo

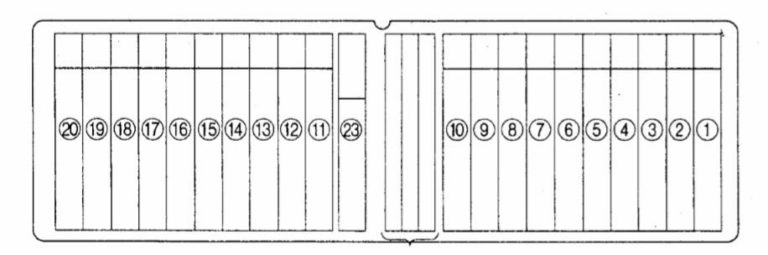

La caja de fusibles se encuentra en el panel y está cerrada por una cubierta protectora, en cuya parte posterior se indicará el esquema actual con la descripción de los elementos.
Tipo 1
Descripción
| 1 | 25A / 15A Compartimento del motor del ventilador de calefacción, resistencia del ventilador de calefacción, interruptor de temperatura, interruptor de presión, relé de desactivación del aire acondicionado, relé del aire acondicionado, termostato, válvula e/p del sistema de aumento de velocidad XX (FICD) |
| 2 | 10A Interruptor del aire acondicionado, relé del aire acondicionado, interruptor de presión, embrague electromagnético del compresor del aire acondicionado, válvula e/p del sistema de aumento de velocidad XX (FICD), termostato |
| 3 | 10A Relé del motor de arranque, interruptor de bloqueo de arranque |
| 4 | 15A Encendedor de cigarrillos, radio |
| 5 | 10A Faro (derecho), relé del interruptor de faros |
| 6 | 10A Faro (izquierdo), relé del interruptor de faros, relé de intermitentes, intermitente; |
| 7 | 15A Radio y reloj, iluminación interior, interruptor de iluminación interior, interruptores de fin de carrera de puerta, timbre de advertencia de marcha atrás, interruptor de cierre de puerta, relé de cierre centralizado, cierres eléctricos de puerta, controlador de cierre centralizado, tacómetro |
| 8 | 15A Interruptor de emergencia, bocina, relé de bocina, interruptor de bocina, intermitentes |
| 9 | Relé dimensional 15A, luces, interruptor de luces antiniebla, luces antiniebla, interruptor de luz, interruptor de luz antiniebla trasera, relé de luz antiniebla trasera |
| 10 | 10A Interruptor de luz de freno, luz de freno, controlador de bloqueo del selector |
| 11 | 15A Interruptor de control de limpiaparabrisas y lavaparabrisas, motor de limpiaparabrisas, motor de lavaparabrisas, relé de intervalos de limpiaparabrisas |
| 12 | 10A Relé de control de freno en pendiente, unidad de control de transmisión automática electrónica, indicador «OD OFF», indicador «SIN CARGA», relé del motor del ventilador del condensador, señal acústica de marcha atrás, interruptor de luces de marcha atrás, luces de marcha atrás, interruptor de bloqueo de arranque, relé del motor de arranque, asistencia de arranque del motor (QOSIII), regulador de asistencia de arranque del motor (QOSII), relé de bujías n.º 1, relé de bujías n.º 2, indicador de bujías, indicador de temperatura del refrigerante, sensor de temperatura, sensor de velocidad del vehículo, panel de instrumentos, relé de elevalunas eléctrico, relé de intermitentes, interruptor del sistema de control 4WD, relé del sistema 4WD, válvula electroneumática para el sistema de control de tracción total |
| 13 | 10A / 15A Calentador de combustible |
| 14 | 15A Calentador trasero, interruptor del calentador trasero |
| 15 | 10A Interruptor de freno de liberación, relé de control de freno de liberación, válvula electromagnética de freno de liberación, embrague electromagnético de freno de liberación, pedal del acelerador |
| 16 | 10A Interruptor de luces antiniebla, luces antiniebla, ECU |
| 17 | 10A Intermitentes, interruptor de intermitentes |
| 18 | Alternador 15 A, relé de carga, regulador de asistencia de arranque (QOSIII) |
| 19 | 10A Apagado del motor eléctrico, válvula electromagnética de cierre de combustible |
| 20 | 10A Interruptor de control de ángulo de faros, actuador eléctrico de control de ángulo de faros |
| 23 | 15A Amplificadores de señal de intermitentes, relé de amplificador de señal de intermitentes; |
Tipo 2
El esquema se encuentra en la parte posterior de la cubierta.
Descripción
Si las etiquetas están en inglés, consulte la tabla.
| RADIÁTOR | Radiador |
| KLIMATIZÁCIA | Aire acondicionado |
| SEKCIA | ABS |
| HSA | Sistema de arranque en pendiente |
| ŠTARTÉR | Motor de arranque |
| RÁDIO, ZAPAĽOVAČ CIGARIET | Radio, encendedor de cigarrillos |
| HLAVNÝ SVETLOMET (PRAVÝ) | Faro principal derecho |
| SVETLOMET (ĽAVÝ) | Faro principal izquierdo |
| VNÚTORNÁ LAMPA, HODINY | Luz interior, reloj |
| NUDZOVÉ, KLAXÓN | Alarma, señal acústica |
| CHVOST | Luces de posición |
| LUCE FENDINEBBIA | Luces antiniebla |
| LUCE DI FRENATA | Luces de freno |
| LAVAVETRI | Limpiaparabrisas y lavaparabrisas |
| INDICATORE, RETRO | Cuadro de instrumentos, luz de marcha atrás |
| RISCALDATORE CARBURANTE | Calentador de combustible |
| RISCALDAMENTO SEDILI | Calefacción de asientos |
| FRENO MONTAGGIO | Freno de pendiente |
| LUCE FENDINEBBIA | Luces antiniebla |
| ACCENDI S/LAMPADA | Intermitentes |
| GENERATORE | Generador |
| FERMARE CON PRECISIONE | Parada del motor |
| FINESTRA ELETTRICA | Elevalunas eléctrico |

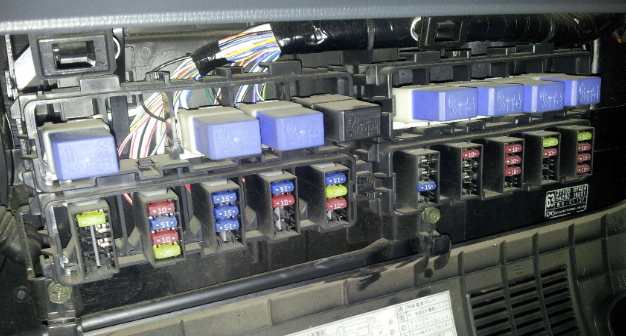

Caja de fusibles y relés
Se encuentra en el lado izquierdo de la cabina, en la parte trasera o detrás del guardabarros izquierdo. Habrá fusibles o fusibles de alta potencia y relés separados.

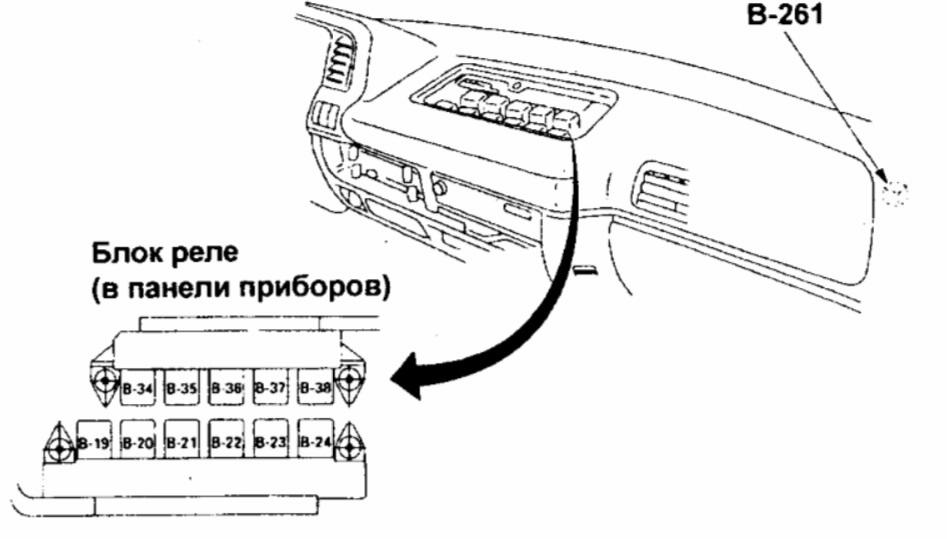

Caja de relés
Los elementos individuales pueden estar ubicados fuera de los bloques. Por ejemplo, B -261.
Descripción
| W 9 | Relé del sistema de cambio de rango de funcionamiento del limpiaparabrisas (INTERMITENTE) |
| B-19 | Relé de carga |
| B-19 | (CARGA) |
| W 20 | Relé de faros |
| W 20 | (PRINCIPAL) |
| O 21 | Relé de aire acondicionado, calefacción y ventilación (CALEFACCIÓN Y A/C) |
| B-22 | Relé dimensional (COLA) |
| B-23 | Relé de interruptor combinado |
| B-23 | (RESISTENCIA) |
| B-24 | Relé de bocina |
| B-24 | (BOCINA) |
| B-34 | Relé de luz antiniebla trasera |
| B-34 | (LUZ ANTINIEBLA TRASERA) |
| B-35 | Activación del relé de luz |
| B-35 | (LUZ DE DIRECCIÓN) |
| B-35 | Relé de luz antiniebla trasera |
| B-35 | (ANTINIEBLA TRASERA) |
| B-36 | Relé de elevalunas eléctrico |
| B-36 | (ELEVALUNAS ELÉCTRICO) |
| B-37 | Relé de interruptor de presión |
| B-37 | (A/C TÉRMICO) |
| B-38 | Relé de freno en pendiente |
| B-38 | (FRENO DE REPUESTO) |
| J-12 | Relé del motor de arranque |
| J-12 | (ARRANCADOR) |
| J-13 | Relé de bujía |
| J-14 | Relé de bujía |
| J-16 | Relé de control de calefacción del condensador (CDS) |
| J-18 | Relé de control de freno de escape |
| J-18 | (CONTROL DE FRENO DE REPUESTO) |
| J-19 | Relé del sistema 4WD |
| J-19 | Relé de desactivación del aire acondicionado |
| J-19 | (OBSTÁCULO A/C). |
| J-20 | Relé de intermitentes (luz de posición) |
