Nissan Xterra N50 (2005-2015) – caja de fusibles

En este artículo encontrará diagramas de la caja de fusibles del Nissan Xterra N50 (2005–2015), obtendrá información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).

Diagrama de fusibles y relés – Nissan Xterra N50

Se aplica a vehículos fabricados en los años:

2005, 2006, 2007, 2008, 2009.

Para el encendedor de cigarrillos (tomas de corriente) en el Nissan Xterra son responsables los fusibles n.º 5 (2005-2009: toma de corriente de la consola / 2010-2015: toma de corriente), n.º 7 (2005-2009: toma de corriente delantera superior) en el fusible del panel de instrumentos y el fusible 26 (toma de corriente delantera inferior) en la caja de fusibles del compartimento del motor.

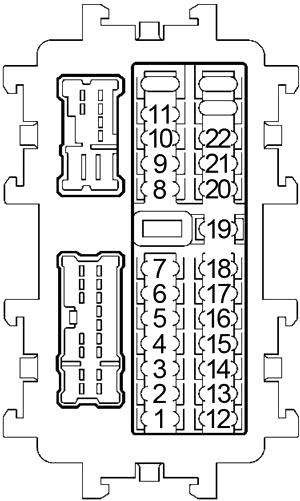

Panel de instrumentos

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	10	Módulo de control de la carrocería, módulo de control del motor
2	–	No se utiliza
3	10	Unidad de control de bloqueo del diferencial; Interruptor de modo de bloqueo del diferencial.
4	10	Audio; Módulo de control de la carrocería; Sintonizador de radio satelital.
5	15	Toma de corriente de la consola
6	10	Interruptor de control remoto de los espejos exteriores
7	15	Toma de corriente delantera superior
8	10	Control de aire delantero; Relé del motor del ventilador delantero.
9	–	No se utiliza
10	–	No se utiliza
11	–	No se utiliza
12	10	Interruptor de freno ASCD; Relé de asiento calefactable; Conector de enlace de datos; Interruptor de luz de freno; Sistema de sonar; Sistema de control automático de la transmisión; Audio.

Número	Amperios [A]	Descripción
13	10	Unidad de sensor de diagnóstico de airbag; Unidad de control del sistema de clasificación de ocupantes.
14	10	Tacómetro combinado; Espejo antideslumbrante automático.
15	10	Interruptor combinado
16	10	Relé de asiento calefactable
17	15	Amplificador de audio; Sintonizador de radio satelital.
18	10	Módulo de control de la carrocería; Relé de luces interiores del maletero; Luz de cabina/mapa delantera; Iluminación de la cerradura de encendido; Iluminación de bienvenida de la segunda fila; Sistema de control de frenos; Tracción a las cuatro ruedas.
19	10	Espejo antideslumbrante automático; Tacómetro combinado; Constructor de enlace de datos; Unidad de control de bloqueo del diferencial; Control de aire delantero; Sistema de monitoreo de presión de neumáticos.
20	10	Relé de luz de freno; Interruptor de luz de freno.
21	10	Sensor de ángulo de dirección; Unidad de control de transmisión; Módulo de control de la carrocería; Iluminación interior; Sistema de cierre eléctrico; NVIS; Sistema de seguridad del vehículo.
22	10	Unidad de transmisión automática
Relé
R1		No se utiliza
R2		Accesorios

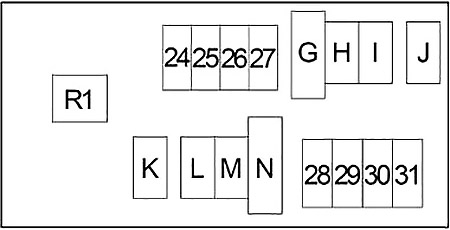

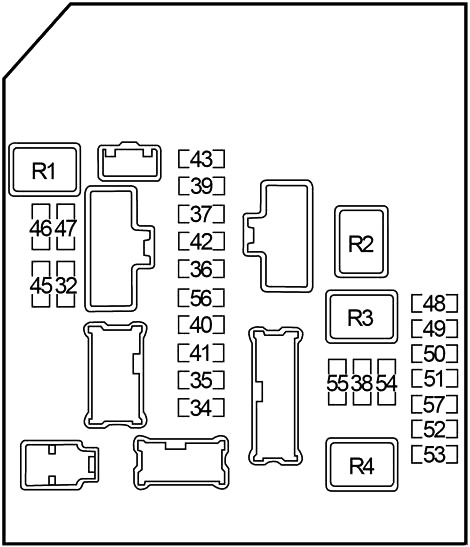

Compartimento del motor

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
24	15	Relé del motor del ventilador delantero
25	10	Interruptor de llave
26	20	Toma de corriente delantera inferior
27	15	Relé del motor del ventilador delantero
28	–	No se utiliza
29	20	Audio
30	15	Generador; Relé de bocina.
31	–	No se utiliza
g	50	BCM (Módulo de control de la carrocería); Interruptor automático 2.
h	30	Freno eléctrico (remolque)
i	40	Relé del ventilador de refrigeración; Relé del espejo calefactable.
J	40	Interruptor de encendido; Relé de desconexión de transmisión 1 y relé 2.
K	–	No se utiliza
L	30 / 40	ABS (2005 – 40A; 2006-2009 – 30A)
m	30	Relé de remolque
n	30 / 40	ABS (2005 – 30A; 2006-2009 – 40A)
32	10	Relé de remolque 2
33	–	No se utiliza
34	10	Faro – derecho (superior)
35	10	Faro – izquierdo (superior)
36	10	Faros combinados delanteros
37	10	Faros combinados traseros; Luz de matrícula; Iluminación de interruptores; Relé de remolque 1.
38	10	Relé de luz de marcha atrás (transmisión automática); Relé de remolque 2.
39	30	Relé de limpiaparabrisas delanteros
40	15	Faro – izquierdo (bajo); Relé de luz diurna 2.
41	15	Faro – derecho (bajo)

Número	Amperios [A]	Descripción
42	10	Relé de aire acondicionado
43	15	Relé de espejo calefactable
44	–	No se utiliza
45	10	Relé de luz diurna 1
46	15	Relé de desempañador de la ventana trasera
47	15	Relé de desempañador de la ventana trasera
48	15	Relé de la bomba de combustible
49	10	Unidad de transmisión automática; Interruptor de bloqueo del embrague; Interruptor de anulación de bloqueo; Relé de anulación de bloqueo del embrague 2.
50	10	ABS; Sensor de ángulo de dirección.
51	10	Relé de luz de marcha atrás (transmisión automática); Interruptor de luz de marcha atrás (transmisión manual).
52	20	Relé del motor de control del acelerador
53	20	Módulo de control del motor (ECM); Relé ECM; Amplificador de antena NATS.
54	10	Sensor de flujo de aire; Sensor de oxígeno calefactado.
55	15	Inyectores
56	20	Faros antiniebla delanteros
Relés:
R1		Desempañador de la ventana trasera
R2		Módulo de control del motor (ECM)
R3		Faro
R4		Faro antiniebla delantero
R5		Motor de arranque
R6		Espejo calefactable
R7		Ventilador de refrigeración (alto)
R8		Ventilador de refrigeración (bajo)
R9		Encendido
R10		Bocina

Caja de fusibles

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
57	10	Relé de desconexión de transmisión 1 y relé 2; Unidad de control de transmisión.
58	10	Interruptor de cambio para 4 ruedas; Unidad de control de transmisión.
59	–	No se utiliza
60	15	2006-2014: BCM (Módulo de control de la carrocería); Remolque.
Relé:
R1		2006-2014: Luces de remolque (derecha)
R2		Relé de desconexión de transmisión 2 (con tracción total)
R3		Relé de luz diurna 2

Número	Amperios [A]	Descripción
R4		Luz de freno (con control de arranque en pendiente y asistencia de arranque en pendiente); 2006-2014: Relé de anulación de bloqueo del embrague 1.
R5		Relé de luz diurna 1
R6		Luz de marcha atrás (con transmisión automática); 2006-2014: Relé de anulación de bloqueo del embrague 2.
R7		Motor del ventilador delantero
R8		Velocidad baja (con tracción total)
R9		Relé de desconexión de transmisión 1 (con tracción total)
R10		Velocidad alta (con tracción total)
R11		2005: Relé de anulación de bloqueo del embrague 2; 2006-2014: Intermitentes traseros (izquierda).
R12		2006-2014: Luz de marcha atrás (con transmisión manual)
R13		2006-2014: Relé de remolque 1
R14		2006-2014: Relé de remolque 2

Acerca del Nissan Xterra N50 (2005-2015)

El Nissan Xterra N50, fabricado entre 2005 y 2015, es un SUV robusto diseñado tanto para aventuras como para el uso diario. Este modelo es conocido por su fiabilidad y durabilidad en terrenos difíciles. El Xterra N50 ofrece varias opciones de motor, incluido un motor V6 de 4.0 litros que proporciona suficiente potencia para condiciones exigentes. El vehículo también está equipado con características de seguridad avanzadas y funciones de confort que mejoran la comodidad de los pasajeros. Gracias a su espaciosa cabina y gran espacio de almacenamiento, el Xterra es un compañero ideal para viajes largos y desplazamientos diarios.

Diagrama de la caja de fusibles del Nissan Xterra N50

Esta página muestra el diagrama de la caja de fusibles del Nissan Xterra N50, que es esencial para identificar y reemplazar los fusibles. Las ubicaciones típicas de las cajas de fusibles en este modelo incluyen el compartimento del motor y el interior del vehículo, generalmente debajo del tablero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro y eficiente del vehículo, por lo que es importante conocer su configuración y uso correcto.
