Nissan Patrol Y61 (2004-2013) – caja de fusibles y relés
Diagram de fusibles y relés – Nissan Patrol
Aplica a vehículos fabricados en los años:
2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Para el encendedor de cigarrillos (tomas de corriente) en el Nissan Patrol, corresponden el fusible F13 en la caja de fusibles del salpicadero y el fusible F46 en la caja de fusibles del compartimento del motor.
Caja de fusibles en la cabina
La caja de fusibles se encuentra a la izquierda debajo del volante, detrás de la cubierta.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | Relé del ventilador de calefacción | |
| 2 | Relé de encendido principal | |
| 3 | Relé auxiliar del circuito de encendido | |
| F1 | 15A | |
| F2 | 15A | |
| F3 | 20A | Limpiaparabrisas y lavado delantero |
| F4 | 15A | |
| F5 | 15A | |
| F6 | 10A/20A | |
| F7 | 7,5A | Sistema ABS/ESP |
| F8 | 7,5A | |
| F9 | 7,5A | |
| F10 | 10 A | Sistema de audio |
| F11 | 7,5A | Intermitentes |
| F12 | 7,5A |
| Número | Amperios [A] | Descripción |
|---|---|---|
| F13 | 15A | Encendedor de cigarrillos |
| F14 | 10 A | |
| F15 | 10 A | |
| F 16 | 10 A | Sistema SRS |
| F17 | 15A | |
| F18 | 10 A | Limpiaparabrisas/lavado trasero |
| F19 | 15A | 2002: Lavado de faros |
| F20 | 10 A | |
| F21 | 10 A | Sistema de gestión del motor |
| F22 | 15A | |
| F23 | 7,5A | Control eléctrico de espejos |
| F24 | 7,5A | |
| F25 | 10 A | |
| F26 | 7,5A | |
| F27 | 15A | Bomba de combustible |
| F28 | 10 A |

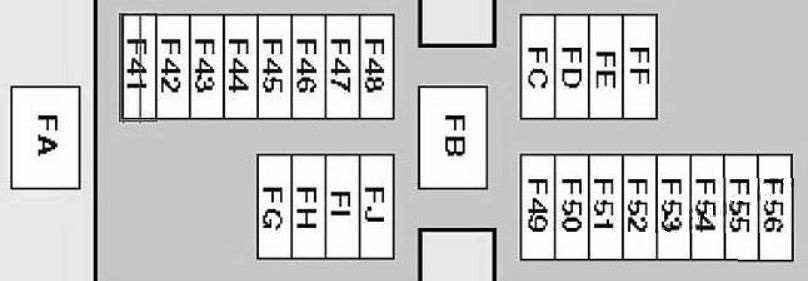

Caja de fusibles en el compartimento del motor
La caja de fusibles se encuentra en el compartimento del motor (a la derecha).
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| FA | 100A | Bujías incandescentes |
| Alimentación completa | 100A / 120A | Generador |
| FC | 30A / 40A | Motor del ventilador de refrigeración |
| FD | 30A/40A | |
| FE | 40A | |
| FF | 80A | 2002: Fusible del salpicadero / caja de fusibles de relés |
| FG | 50A | |
| FH | 30A/40A | |
| FI | 30A | Sistema ABS/ESP |
| FJ | 30A | Circuitos de bloqueo de encendido |
| F41 | 7,5A/20A | |
| F42 | 7,5A/20A | |
| F43 | 15 años |
| Número | Amperios [A] | Descripción |
|---|---|---|
| F44 | 20A | |
| F45 | 10A / 15A | Calefacción del parabrisas |
| F46 | 15A | Encendedor de cigarrillos |
| F47 | 7,5A | Generador |
| F48 | 10 A | Intermitentes |
| F49 | 7,5A/10A/15A/20A | |
| F50 | 7,5A/10A/20A | |
| F51 | 15A | |
| F52 | 15A | |
| F53 | 15A | Faros antiniebla |
| F54 | 10 A | |
| F55 | 15A | 2002: Motor del ventilador de refrigeración |
| F56 | 10 A | Sistema de audio |
| Pueden existir otros fusibles separados: F61 – (15A) Calefacción del parabrisas, F62 – No utilizado, F63 – (20A) Limpiaparabrisas, F64 – (10A) Sistema de audio. |

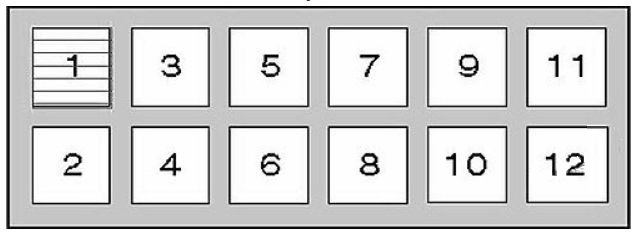

Cajas de relés
Caja de fusibles 1
Caja de fusibles 2
| Número | Descripción |
|---|---|
| Número | Descripción |
| Caja de fusibles 1 | |
| 1 | |
| 2 | |
| 3 | Diésel: relé del sistema de gestión de la transmisión |
| 4 | Relé de faros antiniebla |
| 5 | Calefacción de la luneta trasera |
| 6 | Relé del aire acondicionado |
| 7 | |
| 8 |
| Número | Descripción |
|---|---|
| 9 | Relé de la bocina |
| 10 | |
| 11 | |
| 12 | Relé del sistema 4WD |
| Caja de fusibles de relés 2 | |
| 1 | |
| 2 | Relé de la luz de marcha atrás |
| 3 | Relé del módulo de control del acelerador |
| 4 | PVN |
| 5 |
