Nissan Almera Tino (V10) – caja de fusibles
Diagrama de fusibles y relés – Nissan Almera Tino (V10)
Aplica a vehículos fabricados en los años:
1999, 2000, 2001, 2002, 2003, 2004, 2005 y 2006.

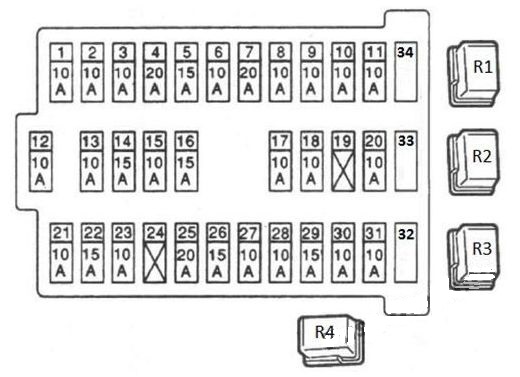

Habitáculo
Se encuentra en el salpicadero, detrás de la cubierta protectora. En la parte trasera hay una descripción actual del propósito de los fusibles.
Descripción
Interruptores automáticos
- Espejos 10A
- Luces de freno 10A
- A 15A
- 7,5A Para electricidad adicional
- 15A Alarma e intermitentes
- 10A Para electricidad adicional
- 20A Luneta trasera térmica
- Sensor de oxígeno 10A
- 10A Accesorios de alimentación adicionales
- 10A Paquete eléctrico
- 10A Controlador de transmisión automática
- 10A ECU (es decir, control de todos los intermitentes, iluminación y alimentación principal del salpicadero, iluminación del panel donde se encuentra el calefactor)
- 10A Luz interior
- 15A Motor del ventilador interior (calefactor / aire acondicionado)
- Aire acondicionado 10A
- 15A Motor del ventilador interior (calefactor / aire acondicionado)
- 10A Sistema de inyección de combustible
- Airbag 10A
- 20A Accesorios de alimentación adicionales
- Controlador del motor 10A
- 10A Señal de arranque
- Encendedor de cigarrillos 15A
- No utilizado
- 20A Accesorios de alimentación adicionales
- 20A Limpiaparabrisas delantero
- 7,5A Para electricidad adicional
- 15A Limpiaparabrisas delantero y/o trasero (en el interruptor de la columna de dirección)
- 15A Limpiaparabrisas trasero
- 15A Bomba de gasolina
- 10A Tacómetro, cuentarrevoluciones, termómetros y nivel de combustible
- 10A ABS
- Reserva 10A
- Reserva 15A
- Reserva 20A
Relés delanteros
- R1 Relé de faros
- R2 Relé de control de la mariposa
- R3 Relé de elevalunas eléctrico
- Relé de luz antiniebla trasera R4

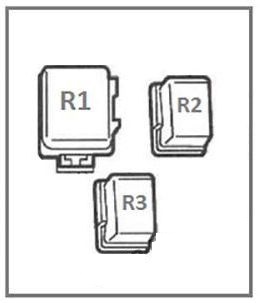

Relés laterales
- Relé de encendido R1
- R2 Relé del motor del ventilador
- R3 Relé para dispositivos adicionales (accesorios eléctricos)

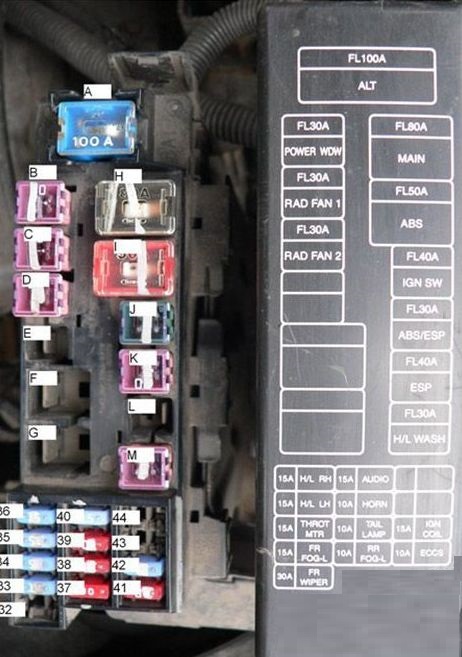

Compartimento del motor
Caja de fusibles
Se encuentra junto a la batería.
Gasolina
Descripción
- Generador 100A (carga de la batería)
- Elevalunas eléctricos 40A
- Con interruptor de ventilador de refrigeración 40A
- D 40A regulador de ventiladores de refrigeración
- E 30A para motores diésel
- F 60A para motores diésel
- G 80A para motores diésel
- H Alimentación principal 80A, circuito de tierra
- I 50A ABS
- J 30A para interruptor de encendido de la batería
- K 30A ABS/ESP
- Motor ESP L 30A
- Limpiaparabrisas M 30A
- 32 20A Limpiaparabrisas trasero
- 33 15A Luces antiniebla
- 34 15A Actuador eléctrico y relé para la mariposa eléctrica
- 35 15A Faros, luces diurnas
- 36 15A Faros, luces diurnas
- 37 10A Luz antiniebla trasera
- 38 10A Dimensiones, iluminación de la matrícula
- 39 10A Bocina, carga de la batería (corriente de excitación para el generador desde la batería)
- 40 15A Audio, navegación, pantalla LCD
- 41 10A Sistema de gestión del motor
- 42 10A Bobina de encendido
- 43 10A USR
- 44 20A ECU del motor

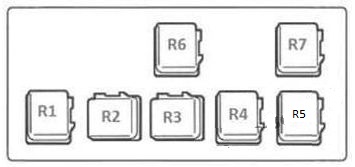

Caja de relés
Se encuentra en el lado derecho, junto al depósito del líquido limpiaparabrisas.
Descripción
- R1 3er relé del ventilador del radiador (25221E)
- R2 Parte delantera de las luces antiniebla PTF (25224QA)
- R3 Relé del aire acondicionado E6 (25224D)
- Relé de la bocina R4 (25620)
- R5 Relé del ventilador del radiador (25224J)
- R6 Faros, luces (25224A)
- Arranque R7 (25224G)
