Nissan Frontier (1997-2014) – Caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Nissan Frontier (1997–2014), obtendrá información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
Nissan Frontier (1997-2004) – diagrama de la caja de fusibles
Año de fabricación: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.
El fusible del encendedor de cigarrillos (toma de corriente) en el Nissan Frontier (1997-2004) es el fusible 23 en la caja de fusibles.

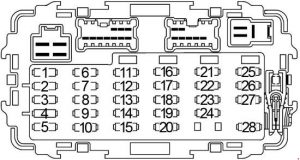

Caja de fusibles del habitáculo
| N.º |
Amp [A] |
Descripción |
| 1 | 15 | Relé de la bomba de combustible |
| 2 | 7.5 | Interruptor de parada de emergencia |
| 3 | 10 | Inyectores |
| 4 | – | – |
| 5 | 10 | Interruptor de freno ASCD (interruptor de freno con bloqueo de transmisión);
Relé de seguridad del vehículo; SECU; Unidad de control ASCD; Módulo de advertencia acústica; Relé del desempañador de la ventana trasera; Temporizador del desempañador de la ventana trasera; Sistema de advertencia de baja presión de neumáticos; Unidad de control de luces diurnas; Módulo de control de mantenimiento de la aceleración ( KA24DE + transmisión automática). |
| 6 | 20 | Motor del limpiaparabrisas delantero;
Motor del lavaparabrisas delantero; Control de aire; Interruptor del limpiaparabrisas delantero. |
| 7 | 7.5 | Módulo de control del motor (ECM);
Unidad de control de luces diurnas. |
| 8 | 10 | ABS;
Interruptor de presión. |
| 9 | 10 | Módulo del sensor de diagnóstico del airbag |
| 10 | 10 | ABS |
| 11 | 10 | Cuentakilómetros combinado;
Relé de bloqueo del embrague; Interruptor 4WD; Interruptor de luz de marcha atrás; Interruptor de posición de punto muerto; Convertidor CAN; Sensor de ángulo de dirección; Brújula y termómetro; Datos de interfaz. |
| 12 | 10 | Interruptor de posición de estacionamiento y punto muerto;
Módulo de control de la transmisión (TCM), |
| 13 | 10 | Módulo de control del motor (ECM);
Válvula solenoide EGRC; Válvula de control de purga del absorbedor del sistema EVAP; Válvula de derivación de la válvula de cierre de vacío; Válvula solenoide de control de la válvula de derivación del compresor sobrealimentado. |
| 14 | 15 | Sensor de oxígeno calentado |
| 15 | 10 | Válvula IACV-AAC;.
Sensor de posición del acelerador. |
| 16 | – | – |
| 17 | 10 | Interruptor de emergencia |
| 18 | 10 | Audio;
Interruptor del espejo de la puerta. |
| 19 | 15 | Motor del ventilador |
| 20 | 7.5 | Sistema de advertencia de baja presión de neumáticos;
SECU. |
| 21 | – | – |
| 22 | 20 | Versión 4 puertas:
interruptor luces de freno |
| 15 | Versión 2 puertas:
interruptor luces de freno |
|
| 23 | 15 | Encendedor de cigarrillos |
| 24 | 15 | Motor del ventilador |
| 25 | 20 | Relé del desempañador de la ventana trasera |
| 26 | 7.5 | Interfaz de datos;
Luz de mapa; Iluminación interior; Sistema de advertencia de baja presión de neumáticos |
| 27 | 10 | Módulo de control del motor (ECM);
Relé ECM, |
| 28 | 7.5 | Cuentakilómetros compuesto;
Interruptor de llave; Luz indicadora de seguridad; SECU; Módulo de control de la transmisión (TCM). |

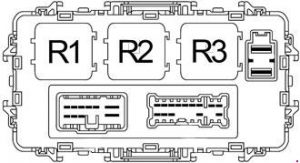

| Número |
Relé |
| R1 | Accesorios |
| R2 | Ventilador |
| R3 | Encendido |
Caja de fusibles del compartimento del motor
| Número |
Amp [A] |
Descripción |
| 29 | 7.5 | Relé del aire acondicionado;
Unidad de control de luces diurnas. |
| 30 | – | – |
| 31 | 20 | VG33E, VG33ER:
Fuente auxiliar |
| 32 | 15 | Relé de la bocina |
| 33 | 20 | VG33E, VG33ER:
Amplificador de audio |
| 34 | – | – |
| 35 | 7.5 | Relé del aire acondicionado |
| 36 | 7.5 | Generador |
| 37 | 15 | Faro derecho;
Interruptor de iluminación; Unidad de control de luces diurnas; Relé de la luz de seguridad del vehículo. |
| 38 | 15 | Faro izquierdo;
Interruptor de iluminación; Unidad de control de luces diurnas; Relé de la luz de seguridad del vehículo; Intermitente de luces altas. |
| 39 | 15 | Interruptor de iluminación
(iluminación de posición, luz de matrícula) |
| 40 | 15 | VG33E, VG33ER:
Relé de las luces antiniebla delanteras |
| 41 | 15 | ’99 -’04:
Audio |
| 10 | ’97 -’98:
Audio |
|
| 42 | 20 | Pieza prensada delantera |
| 43 | – | – |
| 44 | – | – |
| A | 80 | KA24DE:
Generador; Relé auxiliar (fusible: “18”, “20”, “23”); Relé de encendido (fusible: “2”, “5”, “6”, “8”, “10”, “11”), “12”, “15”); Relé del ventilador (fusible: “19”, “24”); Fusible: “F”, “G”, “17”, “22”, “25”, “26”, “27”, “28”, “31”, “32”, “33”, “35”, “36” |
| 120 | VG33E, VG33ER:
Generador; Fusible: “F”, “G”, “J”, “31”, “32”, “33”, “35”, “36”. |
|
| B | – | – |
| C | 40 | KA24DE:
ABS |
| 30 | VG33E, VG33ER:
ABS |
|
| D | 40 | ABS |
| E | 40 | Llave de encendido |
| F | 30 | KA24DE:
SECU; Relé de control de ventanas. |
| 40 | VG33E, VG33ER:
SECU; Relé de control de ventanas. |
|
| G | – | KA24DE: – |
| 20 | VG33E, VG33ER:
Alimentación auxiliar |
|
| H | – | – |
| J | – | KA24DE: – |
| 80 | VG33E, VG33ER:
Relé de accesorios (fusible: “18”, “20”, “23”); Relé de encendido (fusible: “2”, “5”, “6”, “8”, “10”, “11”), “12”, “15”); Relé del ventilador (fusible: “19”, “24”); Fusible: “31”, “32”, “33”, “35”, “36”. |
|
| Relé | ||
| R1 | VG33E, VG33ER:
Faro antiniebla delantero |
|
| R2 | VG33E, VG33ER:
Luz de seguridad del vehículo |
|
| KA24DE:
Aire acondicionado |
||
| R3 | VG33E, VG33ER:
Aire acondicionado |
|
| KA24DE:
Bocina |
||
| R4 | VG33E, VG33ER:
Bocina |
|
| KA24DE:
Bloqueo del embrague (transmisión manual) |
||
| KA24DE:
Estacionamiento y punto muerto (transmisión automática) |
||
| R5 | VG33E, VG33ER:
Bloqueo del embrague (transmisión manual) |
|
| VG33E, VG33ER:
Posición de estacionamiento / punto muerto (transmisión automática) |
||
| KA24DE:
Luz de seguridad del vehículo |
||
Diagrama de fusibles y relés – Nissan Frontier
Aplicable a vehículos fabricados en los años:
2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Caja de fusibles en la cabina
El panel de fusibles se encuentra detrás de la cubierta en la guantera. Abra la guantera y tire de la cubierta de la caja de fusibles para quitarla.
Parte trasera
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 10 | BCM (módulo de control de la carrocería), ECM (módulo de control del motor) |
| 2 | – | – |
| 3 | 10 | Unidad de control del bloqueo del diferencial, interruptor del modo de bloqueo del diferencial |
| 4 | 10 | Audio, BCM (módulo de control de la carrocería), sintonizador de radio satelital |
| 5 | 20 | 2010-2014: Toma de corriente |
| 15 | 2004-2009: Toma de corriente de la consola | |
| 6 | 10 | Interruptor de control remoto de los espejos exteriores |
| 7 | 15 | 2004-2009: Toma de corriente delantera superior |
| 8 | 10 | Control de aire delantero, relé del motor del ventilador delantero |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 12 | 10 | Interruptor de freno ASCD, relé de asiento calefactable, conector de enlace de datos, interruptor de luz de freno, sistema de sonar, sistema de control automático de la transmisión, audio |
| 13 | 10 | Unidad del sensor de diagnóstico de airbags, unidad de control del sistema de clasificación de ocupantes |
| 14 | 10 | Medidor combinado, espejo antideslumbrante automático |
| 15 | 10 | Interruptor combinado |
| 16 | 10 | Relé de asiento calefactable |
| 17 | 15 | Amplificador de audio, sintonizador de radio satelital |
| 18 | 10 | BCM (módulo de control de la carrocería), relé de luces de carga, luz de cortesía/mapa delantera, iluminación de la cerradura de encendido, luz de cortesía de la 2ª fila, sistema de control de frenos, tracción total |
| 19 | 10 | Espejo antideslumbrante automático, medidor combinado, conector de enlace de datos, unidad de control del bloqueo del diferencial, control de aire delantero, sistema de monitoreo de presión de neumáticos |
| 20 | 10 | Relé de luz de freno, interruptor de luz de freno |
| 21 | 10 | Sensor de ángulo de dirección, unidad de control de transmisión, BCM (módulo de control de la carrocería), luz interior, sistema de bloqueo eléctrico, NVIS, sistema de seguridad del vehículo |
| 22 | 10 | Grupo de transmisión automática |
| R1 | – | |
| R2 | Accesorios | |
Caja de fusibles del compartimento del motor №1
Retire la cubierta de la caja de fusibles presionando el gancho y levantando la cubierta.
Diagrama 2004-2010
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 32 | 10 | Relé de remolque 2 |
| 33 | – | – |
| 34 | 10 | Faro derecho (superior) |
| 35 | 10 | Faro izquierdo (superior) |
| 36 | 10 | Faros combinados delanteros |
| 37 | 10 | Faros combinados traseros, luces de matrícula, retroiluminación de interruptores, relé de remolque 1 |
| 38 | 10 | Relé de luz de marcha atrás (transmisión automática), relé de remolque 2 |
| 39 | 30 | Relé de limpiaparabrisas delanteros |
| 40 | 15 | Faro izquierdo (bajo), relé de luz diurna 2 |
| 41 | 15 | Faro derecho (bajo) |
| 42 | 10 | Relé de aire acondicionado |
| 43 | 15 | Relé de espejo calefactable |
| 44 | – | – |
| 45 | 10 | Relé de luz diurna 1 |
| 46 | 15 | Relé del desempañador de la ventana trasera |
| 47 | 15 | Relé del desempañador de la ventana trasera |
| 48 | 15 | Relé de la bomba de combustible |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 49 | 10 | Grupo de transmisión automática, interruptor de bloqueo del embrague, interruptor de cancelación de bloqueo, relé de cancelación de bloqueo del embrague 2 |
| 50 | 10 | ABS, sensor de ángulo de dirección |
| 51 | 10 | Relé de luz de marcha atrás (transmisión automática), interruptor de luz de marcha atrás (transmisión manual) |
| 52 | 20 | Relé del motor de control del acelerador |
| 53 | 20 | Módulo de control del motor (ECM), relé ECM, amplificador de antena NATS |
| 54 | 10 | Sensor de flujo de aire, sensor de oxígeno calentado |
| 55 | 15 | Inyectores |
| 56 | 20 | Luces antiniebla delanteras |
| R1 | Desempañador de la ventana trasera | |
| R2 | Módulo de control del motor (ECM) | |
| R3 | Luz baja | |
| R4 | Luz antiniebla delantera | |
| R5 | Arranque | |
| R6 | Espejo calefactable | |
| R7 | Ventilador de refrigeración (alto) | |
| R8 | Ventilador de refrigeración (bajo) | |
| R9 | Encendido | |
Diagrama 2010-2014
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 32 | 10 | Remolque |
| 33 | – | – |
| 34 | 10 | Faro derecho (superior), sistema de iluminación automática, sistema de seguridad del vehículo |
| 35 | 10 | Faro izquierdo (superior), sistema de iluminación automática, sistema de seguridad del vehículo |
| 36 | 10 | Faros delanteros combinados |
| 37 | 10 | Faros traseros combinados, iluminación de matrícula, retroiluminación de interruptores |
| 38 | 10 | Relé de luz de marcha atrás (transmisión automática), remolque |
| 39 | 30 | Relé de limpiaparabrisas delanteros |
| 40 | 15 | Faro izquierdo (bajo), relé de luz diurna 2, sistema de iluminación automática, sistema de seguridad del vehículo |
| 41 | 15 | Faro derecho (bajo), sistema de iluminación automática, sistema de seguridad del vehículo |
| 42 | 10 | Relé de aire acondicionado |
| 43 | 15 | Relé de calefacción de espejo |
| 44 | – | – |
| 45 | 10 | Relé de luz diurna 1 |
| 46 | 15 | Relé del desempañador de la ventana trasera |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 47 | 15 | Relé del desempañador de la ventana trasera |
| 48 | 15 | Relé de la bomba de combustible |
| 49 | 10 | Grupo de transmisión automática, interruptor de bloqueo del embrague, interruptor de cancelación de bloqueo, relé de cancelación de bloqueo del embrague 2 |
| 50 | 10 | ABS |
| 51 | 10 | Relé de luz de marcha atrás (transmisión automática), interruptor de luz de marcha atrás (transmisión manual), sistema de sonar, audio |
| 52 | 20 | Relé del motor de control de la mariposa |
| 53 | 20 | Módulo de control del motor (ECM), relé ECM, NVIS |
| 54 | 15 | Sensor de flujo de aire, sensor de oxígeno calentado |
| 55 | 15 | Inyectores |
| 56 | 20 | Luces antiniebla delanteras |
| 57 | – | – |
| R1 | Desempañador de la ventana trasera | |
| R2 | Ventilador de refrigeración (bajo) | |
| R3 | Ventilador de refrigeración (alto) | |
| R4 | Encendido | |
Caja de fusibles del compartimento del motor №2
Retire la cubierta de la caja de fusibles presionando el gancho y levantando la cubierta.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 24 | 15 | Relé del motor del ventilador delantero |
| 25 | 10 | Interruptor de llave |
| 26 | 20 | Toma de corriente delantera inferior |
| 27 | 15 | Relé del motor del ventilador delantero |
| 28 | – | – |
| 29 | 20 | Audio |
| 30 | 15 | Generador, relé de la bocina |
| 31 | – | – |
| g | 50 | BCM (módulo de control de la carrocería), interruptor automático 2 |
| Número | Amperios [A] | Descripción |
|---|---|---|
| h | 30 | Freno eléctrico (remolque) |
| i | 40 | Relé del ventilador de refrigeración, relé del espejo calefactable |
| J | 40 | Interruptor de encendido, relé de desconexión de transmisión 1 y relé 2 |
| K | – | – |
| L | 30 | 2006-2014: ABS |
| 40 | 2004-2005: ABS | |
| m | 30 | Relé de remolque |
| n | 40 | 2006-2014: ABS |
| 30 | 2004-2005: ABS | |
| R1 | Bocina | |
Acerca del Nissan Frontier (1997-2014)
El Nissan Frontier, también conocido como Nissan Navara en algunos mercados, es una camioneta robusta y confiable que se fabricó entre 1997 y 2014. Este modelo se hizo popular por su durabilidad y versatilidad, lo que lo hace ideal tanto para el trabajo como para el ocio. El Frontier ofrecía varias opciones de motor, incluidos motores de cuatro y seis cilindros, que proporcionaban suficiente potencia para diversas necesidades. El vehículo estaba disponible en diferentes configuraciones de cabina y caja de carga, lo que permitía la personalización según los requisitos individuales de los clientes.
Diagrama de la caja de fusibles del Nissan Frontier
Esta página muestra el diagrama de la caja de fusibles del Nissan Frontier, que es esencial para la identificación y el mantenimiento de los sistemas eléctricos del vehículo. La caja de fusibles se encuentra típicamente debajo del tablero o en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes protegidos, lo cual es importante para un mantenimiento adecuado. Siempre use fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro y eficiente de su vehículo.
