Nissan Almera N15 (1995-2000) – caja de fusibles
Nissan Almera N15 – diagrama de la caja de fusibles
Año de fabricación: 1995, 1996, 1997, 1998, 1999, 2000.
El fusible del encendedor de cigarrillos (toma de corriente) en el Nissan Almera N15 es el fusible 13 en la caja de fusibles del habitáculo.
Ubicación
Designación
- caja de montaje de fusibles y relés;
- unidad de control de la electrónica del motor;
- unidad de control del airbag;
- unidad de control de la electrónica del ABS;
- relé de la unidad de control del motor;
- relé temporizado del limpiaparabrisas delantero;
- caja para el cierre centralizado de las puertas;
- relé de bloqueo del motor de arranque;
- unidad de control del avisador de luces exteriores no apagadas con la llave en el encendido (interruptor de instrumentos y motor de arranque);
- interruptor de relé para intermitentes y alarma;
- interruptor de luces de freno;
- relé de luces antiniebla;
- relé de la bomba de combustible;
- relé temporizado del limpiaparabrisas trasero;
- conector del cableado del interruptor de la puerta;
- conector para el cableado del habitáculo y el compartimento del motor;
- interruptor de ventanas y techo corredizo.

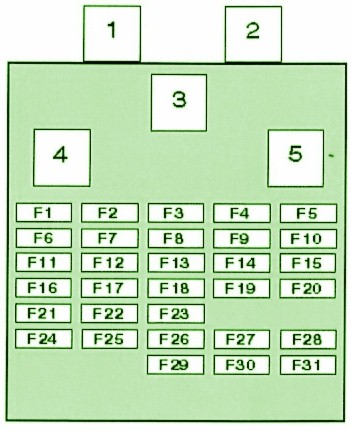

Habitáculo
Relés
| 1 | Relé del motor del techo (sin control de ventanas) |
| 2 | Relé del espejo calefactado |
| 3 | Relé del motor del ventilador de la calefacción |
| 4 | Relé de los circuitos principales de encendido |
| 5 | Relé de los circuitos auxiliares de encendido |
Interruptores automáticos
| F1 | (15A) Calefacción, aire acondicionado |
| F2 | (15A) Calefacción, aire acondicionado |
| F3 | (20A) Luneta trasera térmica (sin luz diurna) |
| F4 | (15A) Faros antiniebla delanteros |
| F5 | (20A) Luneta trasera térmica (con luz diurna) |
| F6 | (7,5A) Válvula de control de ralentí – aire acondicionado, sistema de desactivación del aire acondicionado, calefactor, aire acondicionado |
| F7 | (7,5 A) Conector de diagnóstico;
Relé de control de ventanas; Relé de alimentación del techo corredizo; Relé temporizado para la descongelación de la luneta trasera; Unidad de control del inmovilizador. |
| F8 | (10A) Sistema de control de la transmisión automática;
Luces de marcha atrás; Conjunto de indicadores; Indicadores. |
| F9 | (10A) Limpiaparabrisas trasero |
| F10 | (15A) Iluminación del reloj, sistema de audio |
| F11 | (7,5A) Intermitentes |
| F12 | (7,5A) Unidad de control electrónico del ABS |
| F13 | (15A) Fusible del encendedor de cigarrillos |
| F14 | (10A) Luces de freno;
Unidad de control electrónico del ABS. |
| F15 | (10A) Alarma |
| F 16 | (10A) Sensor de oxígeno calefactado |
| F17 | (15A) Bomba de combustible;
Ventilación de aire de regulación auxiliar. |
| F18 | (10A) Asientos calefactados |
| F19 | (20A) Limpiaparabrisas delantero |
| F20 | (7,5A) Iluminación interior |
| F21 | (3A) Módulo de control SRS (sistema de un airbag) |
| F22 | (10A) Módulo de control SRS (sistema de dos airbags) |
| F23 | (10A) Espejos laterales calefactados |
| F24 | (7,5 A) Relé de bujías incandescentes;
Ajuste del ángulo de los faros; Reloj; Sistema de audio; Módulo de control del inmovilizador. |
| F25 | (10A) Válvula e/m para la purga del sistema de recuperación de vapores de combustible;
Válvula e/m para la purga del sistema EGR; Válvula de control de ralentí (IAC) -SOHC; Válvula e/m para fases variables de distribución; Relé del motor del ventilador de refrigeración; Relé de precalentamiento con conexión; Control previo con carga parcial; Válvula de cierre de combustible e/m; Aire acondicionado; Relé de bloqueo de arranque – transmisión automática; Controlador de luces diurnas; Relé de calefacción de la luneta trasera; Señal de encendido a la unidad de control electrónico del motor (CD20E, diésel). |
| F26 | (7,5A) Señal de arranque a la unidad de control electrónico del motor – CD20E diésel;
Módulo de control de luces diurnas. |
| F27 | Fusible de repuesto |
| F28 | Fusible de repuesto |
| F29 | (15A) Limpiadores de faros |
| F30 | Fusible de repuesto |
| F31 | Fusible de repuesto |
Compartimento del motor
El compartimento del motor contiene 3 cajas de fusibles y relés. Dos están a la izquierda, cerca de la batería, y una a la derecha. El número de sus elementos puede variar y depende de la configuración del vehículo.
Caja junto a la batería
- Sistema de calefacción antes y después del arranque 75A
- C 30A relé de control de la válvula electromagnética del ABS
- D 30A relé de la bomba hidráulica del ABS
- E 30A Ventilador eléctrico de refrigeración del motor. Sistema de aire acondicionado
- F 25A Cierre centralizado de puertas. Techo corredizo eléctrico
- G 75A Alimentación del sistema de a bordo
- Н 30А Ventilador eléctrico de refrigeración del motor. Sistema de aire acondicionado
- I 30A Circuito de alimentación del interruptor de encendido o del instrumento y del interruptor de arranque
- 30 7,5A Embrague electromagnético del compresor del aire acondicionado. Válvula electroneumática de velocidad de ralentí 2 activada
- 31 7,5A Circuito de alimentación del regulador de voltaje del generador
- 36 10A Faros (posición). Luces traseras (luz lateral)
- 37 – Reserva
- 38 – Reserva
- 39 15A Faro derecho (luces de cruce y carretera)
- 40 15А Faro izquierdo (luces de cruce y carretera), Testigo de luces de carretera encendidas
- 41 7,5A Sensor de posición del árbol de levas y de revoluciones del motor, Caudalímetro de masa de aire, Inmovilizador
- 42 10A Bocina
- 43 7,5A Luces traseras (luz antiniebla)
- 44 10A Luces traseras (luz lateral). Luz de matrícula
- 45 10 Luces traseras (luz lateral)
Caja de relés
La información se encuentra en la tapa
- Relé del motor del ventilador de refrigeración – baja velocidad
- Relé de la bocina
- Relé de arranque
- Relé de funcionamiento intermitente del limpiaparabrisas trasero
- Relé del aire acondicionado
- Relé del motor del ventilador de refrigeración (alta velocidad) SOHC – DKPP, DOHC, diésel
- Relé del motor del ventilador de refrigeración 2 – DOHC, aire acondicionado, diésel
- Relé de la luz antiniebla trasera
