Renault Thalia (1999-2008) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Renault Thalia (1999–2008), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Renault Thalia – esquema de la caja de fusibles
Año de fabricación: 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008.
El fusible del encendedor de cigarrillos (toma de corriente) en el Renault Thalia es el fusible 16 (20A) en la caja de fusibles del habitáculo.

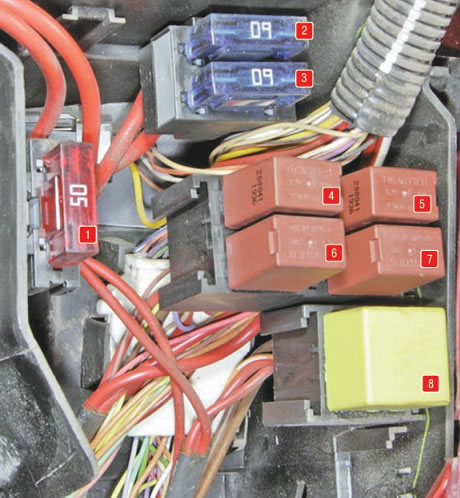

Compartimento del motor
Se encuentra en el compartimento del motor, junto a la batería, debajo de la cubierta protectora.
Propósito
- 50A – Ventilador eléctrico de refrigeración del motor
- 60A – Circuito «positivo» en el habitáculo
- 60A – Circuito positivo del habitáculo
- Relé de baja velocidad del ventilador eléctrico de refrigeración del motor
- Relé de la bomba de combustible
- No utilizado
- Relé de bloqueo de inyección
- Relé de arranque

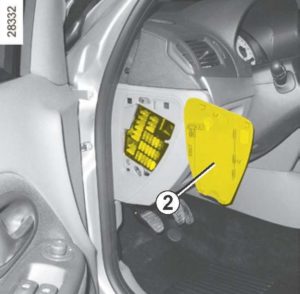

Habitáculo
Esta unidad se encuentra detrás del salpicadero.

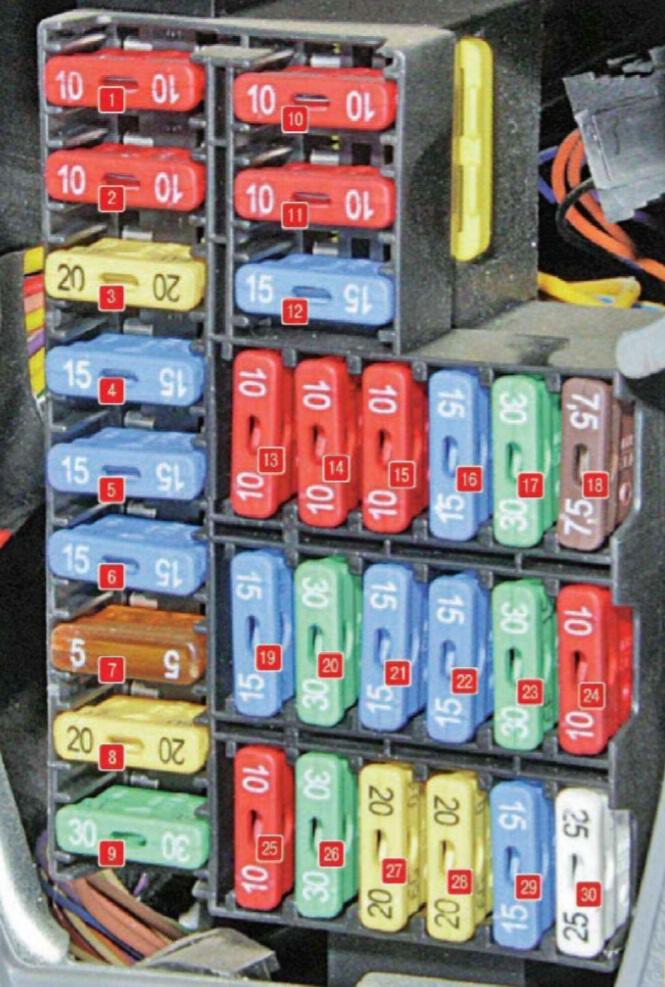

Esquema de la caja de fusibles
| Número | Descripción |
| 1 | 10A Faro izquierdo (luz de cruce) |
| 2 | 10A Faro derecho (luz de cruce) |
| 3 | 10A Motor del limpiaparabrisas delantero |
| 4 | 15A Interruptor de luz de marcha atrás |
| 5 | Sistema de inyección 15A |
| 6 | Unidad decodificadora 15A |
| 7 | Sistema de inyección 5A |
| 8 | 20A Luz interior;
Espejos exteriores; Sistema de audio; Reloj. |
| 9 | 30A Sistemas de inyección |
| 10 | 10A Faro izquierdo (luz de carretera) |
| 11 | 10A Faro derecho (luz de carretera) |
| 12 | 15A Bocina |
| 13 | 10A Sistema antirrobo |
| 14 | 10A Luces del lado izquierdo, luces de control |
| 15 | 10A Luces del lado derecho, retroiluminación de las luces de control |
| 16 | 15A Sistema de audio;
Fusible del encendedor de cigarrillos; Reloj; Luneta trasera térmica; Módulo de comunicación central. |
| 17 | 30A Aire acondicionado |
| 18 | 7,5A Transmisión automática |
| 19 | 15A Faros antiniebla |
| 20 | 30A Luneta trasera térmica |
| 21 | 15A Limpiaparabrisas y lavaparabrisas (modelo Clio) luneta trasera |
| 22 | 15A Airbag |
| 23 | 30A Elevalunas eléctricos |
| 24 | 10A Sistema antibloqueo |
| 25 | 10A Toma de diagnóstico |
| 26 | 30A Ventilador del calefactor |
| 27 | 20A Cierre centralizado, salpicadero, toma de diagnóstico |
| 28 | 20A Faros principales |
| 29 | 15A Cierre centralizado, salpicadero, toma de diagnóstico |
| 30 | 25A Cierre centralizado, salpicadero, toma de diagnóstico |
El fusible número 16 es el responsable del encendedor de cigarrillos.

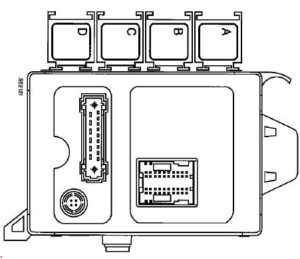

Relés
Dependiendo de la configuración, en el habitáculo debajo del salpicadero pueden encontrarse los siguientes elementos.
Descripción
- A – Relé del limpiaparabrisas trasero
- B – Relé de los faros antiniebla
- C – Relé de la bocina
- D – Relé del desempañador de la luneta trasera
Acerca del Renault Thalia (1999-2008)
El Renault Thalia, fabricado entre 1999 y 2008, es un sedán compacto basado en el modelo Renault Clio. Este automóvil es popular por su amplitud y fiabilidad, ofreciendo una conducción cómoda y un interior práctico. El Renault Thalia estaba disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, que proporcionaban un rendimiento equilibrado y un consumo de combustible eficiente. Gracias a su asequibilidad y bajos costes de funcionamiento, se hizo especialmente popular entre los conductores urbanos y las familias.
Esquema de la caja de fusibles del Renault Thalia
Esta página muestra el esquema de la caja de fusibles del Renault Thalia, que es esencial para el correcto mantenimiento y reparación del sistema eléctrico del vehículo. En este modelo, la caja de fusibles se encuentra típicamente debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los esquemas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para garantizar la seguridad y funcionalidad del vehículo, por lo que es importante disponer de información precisa sobre su disposición.
