Nissan Note (2004-2018) – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Nissan Note (2004–2018), obtendrá información sobre la ubicación de los paneles de fusibles en el automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
Nissan Note (2004-2013) – diagrama de fusibles
Año de fabricación: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
El fusible del encendedor de cigarrillos (toma de corriente) en el Nissan Note (2004-2013) es el fusible 20 en la caja de fusibles.
Cabina
LHD
RHD
| Nº | Descripción |
| 1 | Caja de fusibles |
| 2 | Relé de cierre de puertas
(con sistema de llave inteligente). |
| 3 | Amplificador de antena
Sistema antirrobo Nissan (NATS). |
| 4 | Unidad de llave inteligente
(con sistema de llave inteligente). |
| 5 | Módulo de control de la carrocería (BCM) |
| 6 | Módulo de control de la transmisión |
| 7 | Módulo del sensor de diagnóstico
del airbag. |
| 8 | Unidad de control ESP |
Caja de fusibles de la cabina
| Número | Amperaje [A] | Descripción |
| 1 | 10 | Sistema de retención suplementario |
| 2 | 10 | Sistema de dirección asistida eléctrica;
Relé de encendido; Relé de la bomba de combustible; Sistema antirrobo Nissan; Sistema de llave inteligente; Módulo de control de la carrocería (BCM). |
| 3 | 10 | Panel de instrumentos;
Luces de advertencia; Iluminación; Alarma de advertencia; Sistema de carga. |
| 4 | 15 | Lavaparabrisas |
| 5 | 10 | Desempañador de espejo |
| 6 | 10 | Audio;
Sistema de llave inteligente; Sistema antirrobo Nissan; Espejo exterior. |
| 7 | 10 | Módulo de control de la carrocería (BCM) |
| 8 | 10 | Cierre centralizado;
Sistema de control remoto con múltiples mandos a distancia; Sistema de llave inteligente; Alarma postventa – preinstalación; Señal acústica de advertencia; Sistema antirrobo Nissan. |
| 9 | 10 | Luz de freno;
Interruptor de freno; Sistema antibloqueo; Sistema de estabilización electrónica; Luces de advertencia; Sistema de llave inteligente. |
| 10 | – | – |
| 11 | – | – |
| 12 | 10 | Iluminación interior;
Sistema de control remoto con múltiples mandos a distancia; Iluminación; Espejo de cortesía y luces del maletero; Sensor de lluvia; Señal acústica de advertencia. |
| 13 | – | – |
| 14 | 10 | Iluminación del panel;
OBD II (diagnóstico a bordo); Sistema de llave inteligente; Intermitentes y luces de advertencia. |
| 15 | 15 | Aire acondicionado |
| 16 | 10 | Calentador PTC |
| 17 | 15 | Aire acondicionado |
| 18 | 15 | Toma de corriente trasera |
| 19 | 10 | Asiento calefactable |
| 20 | 15 | Toma de corriente delantera
(encendedor de cigarrillos). |
| Relé | ||
| R1 | Motor del ventilador | |
| R2 | Accesorios | |
Compartimento del motor
| Número | Descripción |
| 1 | Caja de fusibles (IPDM E / R) |
| 2 | Caja de fusibles del relé PTC |
| 3 | Caja de fusibles adicional |
| 4 | K9K: caja de conexión de fusibles |
| 5 | Soporte de fusible |
| 6 | LHD: actuador ABS y unidad eléctrica |
| 7 | RHD: actuador ABS y unidad eléctrica |
| 8 | Motor del limpiaparabrisas |
| 9 | Módulo de control del motor (ECM) |
Caja de fusibles del compartimento del motor
| Nº | Amperaje [A] | Descripción |
| 41 | – | – |
| 42 | – | – |
| 43 | 10 | Faro derecho (luces largas);
Sistema de luces diurnas; Regulación automática de faros. |
| 44 | 10 | Faro izquierdo (luces largas);
Sistema de luces diurnas; Regulación automática de faros. |
| 45 | 10 | Luz trasera;
Luz de posición; Control automático de luces; Iluminación. |
| 46 | 10 | Luz trasera;
Luz de posición; Control automático de luces; Faro; Iluminación. |
| 47 | – | – |
| 48 | 20 | Limpiaparabrisas delantero y pulverizador
(con sensor de lluvia) |
| 49 | 15 | Faro izquierdo (luces de cruce);
Sistema de luces diurnas; Regulación automática de faros. |
| 50 | 15 | Faro derecho (luces de cruce);
Sistema de luces diurnas; Regulación automática de faros. |
| 51 | 10 | Aire acondicionado |
| 52 | – | – |
| 53 | – | – |
| 54 | – | – |
| 55 | 15 | Desempañador de la luneta trasera, fusible “5” |
| 56 | 15 | Desempañador de la luneta trasera, fusible “5” |
| 57 | 15 | CR, HR:
Relé de la bomba de combustible |
| 58 | 10 | Sensor de velocidad del vehículo A/T (sensor de revoluciones);
Sensor de temperatura del líquido A/T y alimentación TCM; Fuente de alimentación principal y circuito de tierra; Sensor de velocidad de la turbina. |
| 59 | 10 | Sistema antibloqueo;
Programa de estabilización electrónica. |
| 60 | 10 | Interruptor de posición de estacionamiento/neutral;
Elementos indetectables; Sistema de arranque; Bombilla de repuesto; Luz de control A/T; Limpiaparabrisas trasero y pulverizador. |
| 61 | 20 | CR, HR:
Relé del motor de control de la mariposa |
| 62 | 20 | Relé del módulo de control del motor;
Alimentación principal y circuito de tierra; Sensor de flujo de masa de aire; Sensor de posición del cigüeñal (CKPS); Sensor de posición del árbol de levas (FASE); Válvula solenoide de control de volumen de purga del absorbedor de vapores de combustible EVAP; Sistema de encendido; Válvula solenoide de control de la sincronización de apertura de las válvulas de admisión; Alarma postventa – preinstalación; Inyector de combustible; Sensor de posición del árbol de levas; Elemento de control del flujo de combustible; Válvula solenoide para el turbocompresor; Interruptor de freno; Alimentación de reserva del ECM (motor CR). |
| 63 | 10 | CR, HR:
Sensor de oxígeno calentado delantero; Sensor de oxígeno calentado trasero; Función del sistema de inyección de combustible. |
| 64 | 10 | CR, HR:
Función del sistema de inyección de combustible; Inyector de combustible. |
| 65 | 20 | Faro antiniebla delantero |
| Relé | ||
| R1 | Desempañador de la luneta trasera | |
| R2 | Módulo de control del motor (ECM) | |
| R3 | Faro principal | |
| R4 | Faro antiniebla delantero | |
| R5 | Motor de arranque | |
| R6 | – | |
| R7 | Ventilador de refrigeración (alto) | |
| R8 | Ventilador de refrigeración (bajo) | |
| R9 | Encendido | |
Caja de fusibles adicional en el compartimento del motor
| Número | Amperaje [A] | Descripción |
| 31 | – | – |
| 32 | – | – |
| 33 | – | – |
| 34 | 15 | Sistema de audio |
| 35 | 10 | Bocina |
| 36 | 10 | CR, HR:
Sistema de carga |
| 37 | 10 | Sistema de luces diurnas |
| 38 | – | – |
| F | 40 | Sistema antibloqueo;
Programa de estabilización electrónica. |
| G | 40 | Relé de bajo nivel
del ventilador de refrigeración; relé de alto nivel del ventilador de refrigeración. |
| H | 40 | Encendido |
| I | 40 | Calentador PTC |
| J | 40 | Alimentación de los elevalunas;
Módulo de control de la carrocería (BCM). |
| K | 30 | Sistema antibloqueo;
Programa de estabilización electrónica. |
| L | 30 | Sistema de pulverización de faros |
| M | 60 | Sistema de asistencia a la dirección eléctrica. |
| Relé | ||
| R1 | Luz diurna | |
| R2 | Bocina | |
Caja de fusibles (K9K)
| Nº | Amperaje [A] | Descripción |
| N | 80 | Calentamiento rápido PTC |
| O | 60 | Sistema Quick Glow |
| P. | 80 | Calentamiento rápido PTC |
Soporte de fusible
| Número | Amperaje [A] | Descripción |
| A | 80 | CR:
sistema de carga, sistema de arranque, fusibles “B”, “C” |
| 140 | HR:
sistema de carga, sistema de arranque, fusibles “B”, “C” |
|
| 250 | K9K:
Sistema de carga, fusibles “B”, “C”, “N”, “O”, “P” |
|
| B | 80 | CR, K9K:
Fusibles: “35”, “36”, “37”, “38”, “F”, “G”, “H”, “I”, “J”, “K”, “L”, “M” |
| 100 | HR:
Fusibles: “35”, “36”, “37”, “38”, “F”, “G”, “H”, “I”, “J”, “K”, “L”, “M” |
|
| C | 80 | Relé de luz alta del faro derecho (fusible “43”);
Relé de luz alta del faro izquierdo (fusible “44”); Relé de luz trasera (fusibles “45”, “46”); Relé de luz baja del faro (fusibles “49”, “50”); Relé de faros antiniebla delanteros (fusible “65”); Fusibles “48”, “51”. |
| D | 60 | Relé de encendido
(relé principal del limpiaparabrisas delantero, relé alto/bajo del limpiaparabrisas delantero, “57” (CR, HR), “58”, “59”, “60”, “63” (CR, HR), “64” (CR, HR)), Relé de la bomba de combustible (CR, HR); Fusibles “55”, “56”, “61”, “62”. |
| E | 80 | Relé de accesorios (fusibles “18”, “19”, “20”),
relé del motor del ventilador Fusibles “15”, “16”, “17”, “1”, “2”, “3”, “4”. Fusibles “5”, “6”, “7”, “8”, “9”, “12”, “14” |
| Gasolina:
1,4 l – CR14DE, 1,; l – HR16DE; Diésel: 1,5 l – K9K. |
||
Nissan Note (2013-2018) – diagrama de fusibles
Año de fabricación: 2013, 2014, 2015, 2016, 2017, 2018.
El fusible del encendedor de cigarrillos (toma de corriente) en el Nissan Note (2013-2018) es el fusible 15 en la caja de fusibles.
Caja de fusibles de la cabina
| Número | Amperaje [A] | Descripción |
| 1 | – | – |
| 2 | – | – |
| 3 | 10 | Luz de marcha atrás;
BCM (módulo de control de la carrocería); Sistema de audio básico; Sistema de control de frenos; Sistema de carga; Sistema de control CVT; Sistema de luces diurnas; Sistema de audio con pantalla; Sistema de control del motor; Faro antiniebla delantero; Faro; Iluminación; Sistema de llave inteligente; Función de arranque del motor; Odómetro; Sistema de navegación; NVIS; Luces de estacionamiento; Luces de matrícula; Sistema de distribución de energía; Sistema de control del airbag SRS; Sistema de control de la dirección; Sistema de monitoreo de presión de neumáticos; Intermitentes y luces de advertencia; Sistema de advertencia acústica. |
| 4 | – | – |
| 5 | 10 | BCM (módulo de control de la carrocería);
Sistema de bloqueo de la transmisión CVT; Sistema de control del motor; Control electrónico; Sistema de asistencia a la dirección; Sistema de audio con pantalla; Ajuste manual de faros; Sistema de distribución de energía; Desempañador de la luneta trasera; Sistema de navegación; Sistema de control de la dirección. |
| 6 | 10 | Sistema de limpiaparabrisas y lavaparabrisas;
BCM (módulo de control de la carrocería); Sistema de distribución de energía. |
| 7 | 10 | Sistema de control del airbag
SRS; Sistema de distribución de energía. |
| 8 | 10 | Sistema de audio básico,
BCM (módulo de control de la carrocería), sistema de control de frenos, sistema de control CVT, sistema de luces diurnas, sistema de audio con pantalla, sistema de control del motor, sistema de asistencia a la dirección electrónica, faro antiniebla delantero, faro, iluminación, sistema de llave inteligente; Función de arranque del motor, odómetro, sistema de navegación, NVIS, luces de estacionamiento, iluminación de matrícula y luces traseras, sistema de cierre de puertas, sistema de control del airbag SRS, sistema de monitoreo de presión de neumáticos, intermitentes y luces de advertencia, sistema de advertencia acústica, sistema de seguridad del vehículo. |
| 9 | 20 | – |
| 10 | 10 | BCM (módulo de control de la carrocería),
sistema de llave inteligente; función de arranque del motor, NVIS, sistema de distribución de energía, sistema de arranque |
| 11 | 20 | Desempañador de la luneta trasera,
BCM (módulo de control de la carrocería) |
| 12 | 10 | Iluminación interior;
Iluminación; BCM (módulo de control de la carrocería); Sistema de luces diurnas; Faro antiniebla delantero; Faro; Sistema de ajuste manual de faros; Sistema de llave inteligente; Función de arranque del motor; NVIS; Sistema de control de ventanas; Sistema de distribución de energía; Luces de estacionamiento; Luces de matrícula y luces traseras; Sistema de cierre de puertas, Desempañador de la luneta trasera; Intermitentes y luces de advertencia; Sistema de advertencia acústica; Sistema de seguridad del vehículo. |
| 13 | – | – |
| 14 | – | – |
| 15 | 20 | Toma de corriente (encendedor de cigarrillos);
Sistema de distribución de energía. |
| 16 | – | – |
| 17 | 10 | Sistema de audio y pantalla,
espejo retrovisor, sistema de distribución de energía |
| 18 | 10 | Sistema de audio básico;
BCM (módulo de control de la carrocería); Odómetro; Sistema de audio con pantalla; Sistema de distribución de energía; Sistema de navegación. |
| 19 | – | – |
| 20 | 15 | Aire acondicionado |
| 21 | 10 | Aire acondicionado |
| 22 | 15 | Aire acondicionado |
| Relé | ||
| R1 | Accesorios | |
| R2 | Encendido 2 | |
| R3 | Ventilador | |
Caja de fusibles del compartimento del motor
| Número | Amperaje [A] | Descripción |
| 34 | 10 | Faros (luces de cruce) |
| 35 | 10 | Faros (luces de cruce) |
| 37 | 10 | Relé de luces traseras,
luces de estacionamiento, luces de matrícula, motor de ajuste de faros – manual, sistema de luces diurnas |
| 38 | – | – |
| 39 | 30 | Sistema de limpiaparabrisas y lavaparabrisas delanteros |
| 40 | 15 | Faros (luces de cruce) |
| 41 | 15 | Faros (luces de cruce) |
| 42 | 10 | Relé del aire acondicionado |
| 48 | 15 | Relé de la bomba de combustible |
| 49 | 10 | Bombilla de repuesto;
BCM (módulo de control de la carrocería); Sistema de control CVT; Sistema de control del motor; Sistema de llave inteligente; Función de arranque del motor; NVIS; Sistema de distribución de energía; Sistema de navegación; Sistema de arranque. |
| 50 | 10 | Sistema de control de frenos |
| 51 | 10 | Sistema de control del motor |
| 52 | 15 | Relé del motor de control
de la mariposa. |
| 53 | 20 | Relé ECM;
Sistema de control del motor; NVIS. |
| 54 | 15 | Sistema de control del motor |
| 55 | 10 | Sistema de control del motor |
Caja de fusibles adicional en el compartimento del motor
| Nº | Amperaje [A] | Descripción |
| 23 | – | – |
| 24 | 10 | Sistema de carga;
Bocina; Sistema de llave inteligente; Sistema de seguridad del vehículo. |
| 25 | 10 | Sistema de control CVT |
| 26 | – | – |
| 27 | – | – |
| 28 | – | – |
| 29 | 15 | Sistema de audio básico |
| 20 | Excepto audio básico:
Sistema de audio y pantalla; Sistema de navegación. |
|
| 30 | 10 | BCM (módulo de control de la carrocería);
Sistema de control de frenos; Sistema de control del motor; Sistema de llave inteligente; Función de arranque del motor; NVIS; Sistema de distribución de energía; Luz de freno; Sistema de advertencia acústica. |
| 31 | 15 | Faro antiniebla delantero |
| F | 40 | M / T:
Relé de baja potencia del ventilador de refrigeración; Relé de alta potencia del ventilador de refrigeración. |
| 50 | CVT:
Relé de baja potencia del ventilador de refrigeración; Relé de alta potencia del ventilador de refrigeración. |
|
| G | 40 | BCM (módulo de control de la carrocería);
Sistema de luces diurnas; Faro antiniebla delantero; Limpiaparabrisas delantero y sistema de lavado; Faro; Sistema de ajuste manual de faros; Iluminación; Iluminación interior; Sistema de llave inteligente; Función de arranque del motor; NVIS; Luces de estacionamiento; Luces de matrícula y luces traseras; Sistema de elevalunas eléctricos; Sistema de cierre de puertas; Sistema de apertura sin llave a distancia; Calefactor de la luneta trasera; Sistema de lavado del limpiaparabrisas trasero; Intermitentes y luces de advertencia; Sistema de seguridad del vehículo; Sistema de advertencia acústica. |
| H | 40 | Sistema de arranque;
Relé de encendido (fusibles “3”, “5”, “6”, “7”); BCM (módulo de control de la carrocería); Llave inteligente; Función de arranque del motor; NVIS; Fusible “18”. |
| I | 40 | – |
| J | 60 | Sistema de asistencia a la dirección electrónica. |
| K. | – | – |
| L | 30 | Sistema de control de frenos |
| M | 30 | – |

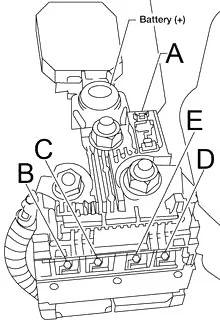

Conexión de fusibles
| Nº | Amperaje [A] | Descripción |
| A | 120 | Generador, fusibles “D”, “E” |
| B | 60 | Relé de arranque 1
(relé del limpiaparabrisas delantero, relé de alta potencia del ventilador de refrigeración, relé de baja potencia del ventilador de refrigeración, relé del aire acondicionado, fusible “48”); Fusibles “52”, “53”. |
| C | 80 | Relé de accesorios 1
(fusibles “15”, “17”); Relé del ventilador (fusibles “20”, “21”, “22”); Fusibles “8”, “10”, “11”, “12”. |
| D | 100 | Fusibles:
“24”, “25”, “29”, “30”, “31”, “F”, “G”, “H”, “J”, “L”, “M”. |
| E | 80 | Relé de luz alta del faro
(fusibles “34”, “35”); Relé de luz baja del faro (fusibles “40”, “41”); Fusibles “37”, “39”, “42”. |
Acerca del Nissan Note (2004-2018)
El Nissan Note es un automóvil compacto que se fabricó entre 2004 y 2018. Este modelo es conocido por su amplitud y practicidad, lo que lo hace ideal tanto para entornos urbanos como para viajes largos. El Nissan Note ofrece varias opciones de motorización, incluyendo motores de gasolina y diésel, que proporcionan un rendimiento equilibrado y un consumo de combustible eficiente. Gracias a su concepto interior flexible y a sus tecnologías modernas, el Nissan Note es una opción popular para familias e individuos que buscan un vehículo fiable y económico.
Diagrama de la caja de fusibles del Nissan Note
Esta página muestra el diagrama de la caja de fusibles para el modelo Nissan Note, que es esencial para el correcto mantenimiento y reparación del vehículo. Típicamente, la caja de fusibles se encuentra en el compartimento del motor y en el interior del vehículo, generalmente debajo del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante tener una visión general de su configuración.
