El fusible del encendedor de cigarrillos (toma de corriente) en el Nissan X-Trail (2014-2018) es el fusible 19 en la caja de fusibles.

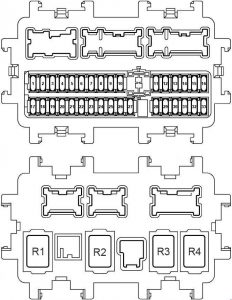

Panel de fusibles del salpicadero (J / B)
Nissan X-Trail – diagrama de la caja de fusibles – salpicadero
Número
Amperios [A]
Descripción
1
15
Luz de giro, luz de emergencia (módulo de control de la carrocería (BCM))
2
5
Módulo de control 4WD
3
20
Cierre centralizado (módulo de control de la carrocería (BCM))
4
15
Limpiaparabrisas trasero (módulo de control de la carrocería (BCM))
5
20
Cierre centralizado (módulo de control de la carrocería (BCM))
6
10
Módulo de control 4WD, conector de enlace de datos, módulo de control del freno de estacionamiento eléctrico
7
10
Módulo de control de la carrocería (BCM)
8
5
Interruptor de bloqueo del embrague
9
5
Amplificador de antena NATS
10
10
Interruptor de luces de freno, módulo de control de la carrocería (BCM)
11
20
Unidad de audio
12
10
Subwoofer (conector opcional 8)
13
10
Cuadro de instrumentos combinado
14
5
Módulo de control de la carrocería (BCM), interruptor de cancelación del sensor, módulo de control de la sirena
15
20
Unidad de audio, módulo de control de navegación, módulo de control de monitoreo ambiental
16
20
Unidad de audio, módulo de control de navegación, módulo de control de monitoreo ambiental
17
15
Motor del ventilador, amplificador de A/C, transistor de potencia (A/C automático)
18
10
–
19
20
Encendedor de cigarrillos
20
10
Amplificador de A/C, amplificador de A/C automático, interruptor de posición del pedal de freno, control de clima, interruptor de control remoto del espejo, interruptor de luz de freno (R9M)
21
10
Actuador y módulo de control ABS
22
10
Espejo exterior (lado del conductor), espejo exterior (lado del pasajero)
23
15
Condensador (deshumidificador de la ventana trasera)
24
15
Condensador (deshumidificador de la ventana trasera)
25
20
Relé de luz interior (módulo de control de la carrocería (BCM)), conector opcional 8
26
5
Unidad de audio, módulo de control de navegación, control de ángulo de los faros
27
15
Ventilador, aire acondicionado, relé de derivación para reinicio del motor
28
15
Interruptor del asiento delantero calefactable izquierdo, interruptor del asiento delantero calefactable derecho
Módulo de control de sonar, sensor de ángulo de dirección, interruptor de luces de freno, módulo de control 4WD, módulo de control EPS, conector de enlace de datos, unidad de audio, módulo de control de navegación, módulo de control de monitoreo ambiental, módulo de control de freno de estacionamiento eléctrico, módulo de control de chasis, espejo interior antideslumbrante automático, conector opcional (8), interruptor combinado (cable espiral), relé de calentador de combustible, sensor de distancia, cámara frontal, relé PTC-1, relé PTC-2, relé PTC-3, relé de encendido (con sistema Stop/Start)
31
5
Cuadro de instrumentos combinado, LED 1 (con sistema Stop/Start)
32
10
Módulo de sensor de diagnóstico de airbag
33
15
Interruptor combinado, módulo de control de la bomba
Panel de fusibles del salpicadero (con sistema Stop / Start)
Nissan X-Trail – diagrama de la caja de fusibles – salpicadero
Número
Amperios [A]
Descripción
54
10
Sensor de ángulo de dirección
55
10
LED 2
56
10
Módulo de control de monitoreo ambiental, sensor de distancia, módulo de cámara frontal, unidad de audio
57
10
Módulo de control del motor, módulo de control de la transmisión, interruptor de rango de la transmisión, IPDM E/R (módulo de distribución de energía inteligente en el compartimento del motor), interruptor de posición neutral, sensor de velocidad principal, sensor de velocidad auxiliar, sensor de velocidad de entrada, interruptor de rango de la transmisión, interruptor de luz de marcha atrás
58
–
–
59
10
A/C
60
10
Actuador y módulo de control ABS
61
–
–
62
–
–
63
20
Unidad de audio, módulo de control de navegación, módulo de control de monitoreo ambiental
64
–
–
Relés
R1
Accesorios
R2
Encendido
J / B n.º 2
Nissan X-Trail – diagrama de la caja de fusibles – J / B n.º 2
Número
Amperios [A]
Descripción
74
10
Relé de la bomba de aceite eléctrica
75
10
Módulo de control de la transmisión
76
–
–

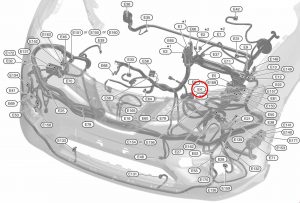

Caja de fusibles en el compartimento del motor (E4)
Nissan X-Trail – diagrama de la caja de fusibles – compartimento del motor E4
Motor QR
Nissan X-Trail – diagrama de la caja de fusibles – compartimento del motor E4 – motor QR
Motor MR
Nissan X-Trail – diagrama de la caja de fusibles – compartimento del motor E4 – motor MR
Motor R9M
Nissan X-Trail – diagrama de la caja de fusibles – compartimento del motor E4 – motor R9M
Número
Amperios [A]
Descripción
41
15
Relé de la bocina 1
42
30
R9M: relé PTC 2
43
30
R9M: relé PTC 3
44
30
R9M: relé PTC 1
45
30
Controlador del freno de estacionamiento eléctrico
46
30
Conector opcional 9
47
15
Relé de la bocina 2
48
30
Controlador del freno de estacionamiento eléctrico
a
50
Módulo de control ESP
50
R9M: Relé de control de ventanas, interruptor principal de ventanas, grupo motor del techo corredizo, grupo motor de la persiana, relé de ventana eléctrica, interruptor de soporte lumbar, interruptor de soporte lumbar, interruptor principal de ventanas, interruptor de asiento (lado del conductor), interruptor de asiento (lado del pasajero)
b
30
Actuador y módulo de control ABS
c
50
Módulo de control ESP
30
R9M: Relé del ventilador de refrigeración 2
d
30
Relé del limpiaparabrisas del faro
50
R9M: Módulo de control ESP
e
30
Módulo de control automático del portón trasero
50
R9M: Módulo de control ESP
K.
40
Actuador y módulo de control ABS
30
R9M: Relé del ventilador de refrigeración 2
L
30
Relé de control de arranque, bloqueo de fusibles (J/B), relé de encendido
M
50
Relé de ventana eléctrica, interruptor principal de cristal, grupo motor del techo corredizo, grupo motor de la persiana, relé de ventana eléctrica, interruptor de soporte lumbar, interruptor de soporte lumbar, interruptor principal de cristal, interruptor de asiento (lado del conductor), interruptor de asiento (lado del pasajero)
40
R9M: Actuador y módulo de control ABS
Relés
R1
Relé de la bocina
Caja de fusibles en el compartimento del motor (F116)
Motor QR
Nissan X-Trail – diagrama de la caja de fusibles – compartimento del motor F116 – motor QR
Motor MR
Nissan X-Trail – diagrama de la caja de fusibles – compartimento del motor F116 – motor MR
Motor R9M
Nissan X-Trail – diagrama de la caja de fusibles – compartimento del motor F116 – motor R9M
Número
Amperios [A]
Descripción
49
10
Módulo de control de la transmisión
50
10
Relé del ventilador de refrigeración 4, Relé del ventilador de refrigeración 5
51
10
Relé de la bomba de combustible de alta presión
20
R9M: Relé del calentador de combustible
52
10
Relé principal
53
15
Relé principal
T
30
Módulo de control automático del portón trasero
P.
40
Relé del ventilador de refrigeración 1
50
R9M: Módulo de control del calentador
Q
40
IPDM E/R
R
30
Módulo de control del motor (relé del motor de control del acelerador)

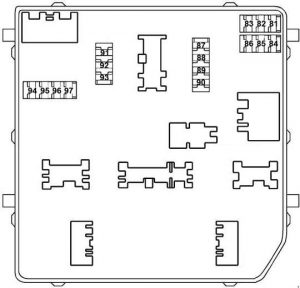

Caja de fusibles en el compartimento del motor (IPDM E / R)
Nissan X-Trail – diagrama de la caja de fusibles – compartimento del motor (IPDM E / R)
Número
Amperios [A]
Descripción
81
10
Módulo de control del motor
82
15
Módulo de control del motor
83
15
Relé del motor de control del acelerador, módulo de control del motor, válvula solenoide de control de volumen de vapor de combustible EVAP, sensor de flujo de masa de aire, condensador, bobina de encendido n.º 1 (con transistor de potencia), bobina de encendido n.º 2 (con transistor de potencia), bobina de encendido n.º 3 (con transistor de potencia), bobina de encendido n.º 4 (con transistor de potencia), relé del inyector de combustible, válvula solenoide de control de distribución de válvulas de escape, válvula solenoide de control de distribución de válvulas de admisión, relé de la bomba de combustible de alta presión, inyector de combustible n.º 1, inyector de combustible n.º 2, IPDM E/R (módulo de distribución de energía inteligente en el compartimento del motor), inyector de combustible n.º 3, inyector de combustible n.º 4, actuador de flujo de combustible, sensor de relación aire-combustible (A/F), válvula solenoide de control de la válvula de derivación del refrigerante del motor, calentador de combustible y sensor de nivel de agua en el combustible
84
10
Módulo de control del motor, válvula solenoide de control de distribución de válvulas de escape, válvula solenoide de control de distribución de válvulas de admisión central, válvula solenoide de control de distribución de válvulas de admisión, válvula de control del canal de control del colector de admisión
85
15
Sensor de relación aire-combustible (A/F) 1, sensor de oxígeno calentado 2, válvula solenoide de sobrealimentación del turbocompresor, módulo de control del motor, módulo de control del calentador
86
15
Inyector de combustible n.º 1, inyector de combustible n.º 2, inyector de combustible n.º 3, inyector de combustible n.º 4, condensador, bobina de encendido n.º 1 (con transistor de potencia), bobina de encendido n.º 2 (con transistor de potencia), bobina de encendido n.º 3 (con transistor de potencia), bobina de encendido n.º 4 (con transistor de potencia), IPDM E/R (módulo de distribución de energía inteligente en el compartimento del motor), fusible n.º Q (relé del ventilador de refrigeración 1 (motor del ventilador de refrigeración 2, ventilador de refrigeración) Relé 2, resistencia (R9M))
87
15
Relé del aire acondicionado (compresor)
88
–
–
89
–
–
90
30
Relé del limpiaparabrisas delantero (motor del limpiaparabrisas delantero)
91
20
Relé de la bomba de combustible (módulo de control del motor, grupo de control de la bomba de combustible, grupo de sensor de nivel de combustible, bomba de combustible)
92
–
–
93
10
Módulo de control del motor, módulo de control de la transmisión, interruptor de rango de la transmisión, IPDM E/R (módulo de distribución de energía inteligente en el compartimento del motor), interruptor de posición neutral, sensor de velocidad principal, sensor de velocidad auxiliar, sensor de velocidad de entrada, interruptor de posición de marcha atrás/neutral, fusible n.º 57 (con sistema Stop/Start)
94
–
–
95
5
Bloqueo de dirección
96
10
Relé de reinicio del motor
97
10
Compresor, luz combinada delantera derecha, luz combinada delantera izquierda, interruptor de rango de la transmisión, interruptor de posición neutral, interruptor de luz de marcha atrás, interruptor de posición de marcha atrás/neutral
Nissan X-Trail – diagrama de la caja de fusibles – compartimento del motor (IPDM E / R) – motor QR
Motor MR
Nissan X-Trail – diagrama de la caja de fusibles – compartimento del motor (IPDM E / R) – motor MR
Motor R9M
Nissan X-Trail – diagrama de la caja de fusibles – compartimento del motor (IPDM E / R) – motor R9M
Número
Amperios [A]
Descripción
a
450
Alternador, arranque (QR, MR), relé de derivación para reinicio del motor, fusible n.º F (ESP)
b
100
Alternador, arranque, relé de derivación para reinicio del motor, fusible n.º F (ESP)
450
Alternador, arranque, relé de derivación para reinicio del motor, fusible n.º F (ESP)
c
100
MR, R9M: bloque de fusibles (J/B) – (relé de accesorios, BCM, fusible n.º 7, 25), relé del ventilador (fusible n.º 17, 27)
d
80
IPDM E/R
100
IPDM E/R, módulo de control del termoplunger (R9M)
e
100
QR: Bloque de fusibles (J/B) – (relé de accesorios, BCM, fusible n.º 7, 25), relé del ventilador (fusible n.º 17, 27)
50
Bloque de fusibles (F116)
U
100
Bloque de fusibles (F116), relé de encendido
V
100
ESP
Fusibles adicionales
Nissan X-Trail – diagrama de la caja de fusibles – fusibles adicionales
E71
Nissan X-Trail – diagrama de la caja de fusibles – fusibles adicionales – E71
E137
Nissan X-Trail – diagrama de la caja de fusibles – fusibles adicionales – E137
Número
Amperios [A]
Descripción
N
30
Convertidor CC/CC, caja de fusibles (J/B) n.º 63 – (unidad de audio, unidad de control de navegación, unidad de control de monitoreo ambiental)
Con sistema Stop/Start: convertidor CC/CC – caja de fusibles (J/B) – (Relé de accesorios, fusible n.º 20, 59, 60)
O
30
Convertidor CC/CC, caja de fusibles (J/B n.º 2) n.º 74 (relé de la bomba de aceite eléctrica), 75 (unidad de control de la transmisión)
W
50
Unidad de control del termoplunger (R9M)
X
50
Unidad de control del termoplunger (R9M)
Caja de fusibles
Nissan X-Trail – diagrama de la caja de fusibles – caja de fusibles
