Nissan X-Trail T31 (2008-2013) – caja de fusibles
Nissan X-Trail T31 – diagrama de la caja de fusibles
Año de fabricación: 2008, 2009, 2010, 2011, 2012 y 2013.
Habitáculo
Se encuentra en el salpicadero, detrás de la cubierta protectora.
Tipo 1
Descripción
| 1 | 10A Alimentación de espejos, sistema de audio |
| 2 | Reserva 10A |
| 3 | Encendedor de cigarrillos 15A |
| 4 | No utilizado |
| 5 | Ventilador del aire acondicionado 15A |
| 6 | Ventilador del aire acondicionado 15A |
| 7 | 10A Sistema de acceso sin llave |
| 8 | 15A Faros adicionales |
| 9 | 10A Controlador de tracción total |
| 10 | 10A Luces de freno |
| 11 | 10A Iluminación interior |
| 12 | 10A Instrumento de medición |
| 13 | 10A Módulo de control de la carrocería (BCM) |
| 14 | 10A Sistema de audio |
| 15 | 10A Espejos calefactables |
| 16 | 20A sistema de audio |
| 17 | 10A Bomba de lavado de cristales |
| 18 | 10A Instrumento de medición |
| 19 | Airbag 10A |
| 20 | 10A Puerto de diagnóstico, unidad de control del motor, control del ángulo de los faros |
- R1 – Relé de equipamiento adicional
- R2 – Relé del ventilador del aire acondicionado
- R3 – Relé de faros adicionales
- R4 – Relé de calefacción de asiento
- R5 – Relé de faros adicionales

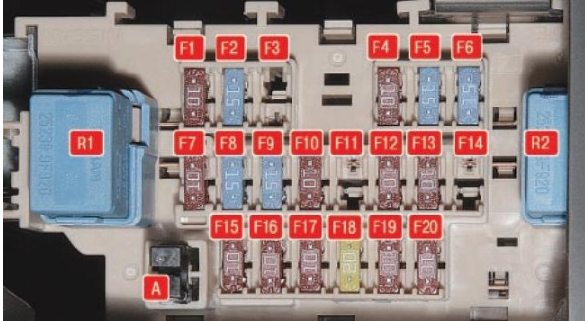

Tipo 2
Descripción
| F1 | 10A Sistema de audio, control eléctrico de espejos |
| F2 | 15A Toma delantera (encendedor de cigarrillos) |
| F3 | Encendedor de cigarrillos 15A |
| F4 | 10A Aire acondicionado, calefacción eléctrica del habitáculo |
| F5 | 15A Motor del calefactor |
| F6 | 15A Motor del calefactor |
| F7 | 10A Equipamiento opcional |
| F8 | Sensores CVT 15A (transmisión mecánica) |
| F9 | 15A sistema de audio |
| F10 | 10A luces de freno |
| F11 | Reserva |
| F12 | 10A Unidad de control del equipamiento eléctrico del habitáculo |
| F13 | 10A Equipamiento eléctrico |
| F14 | 15A Toma trasera (si está instalada) |
| F15 | 10A Espejos calefactables |
| F 16 | 10A Unidad de control del equipamiento eléctrico del habitáculo |
| F17 | 15A Equipamiento eléctrico |
| F18 | 20A Limpiaparabrisas delantero |
| F19 | Airbag 10A SRC |
| F20 | 10A Asientos calefactables |
| R1 | Relé de equipamiento adicional del habitáculo |
| R2 | Relé del ventilador del calefactor |
Compartimento del motor

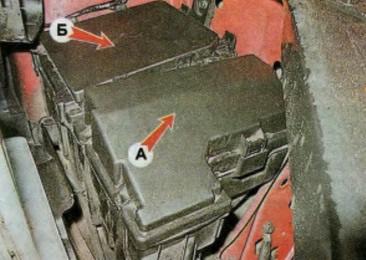

En el Nissan X-Trail T31 de segunda generación, debajo de la batería hay 2 cajas de fusibles. Para acceder a ellas, es necesario quitar el conducto de aire.
Caja de fusibles A
Tipo 1
Descripción
| 1 | ABS, ESP (50A con ESP, 40A sin ESP) |
| 2 | 30A ABS, ESP |
| 3 | 30A Control de ventanas de faros |
| 4 | 60A Dirección asistida eléctrica |
| 5 | Generador de señal acústica 10A |
| 6 | 10A Luces diurnas |
| 7 | Bomba de refrigeración del turbocompresor 10A |
| 8 | 20A Calefacción de asiento |
| 9 | 10A Unidad de control de la transmisión |
| 10 | 30A Calentador adicional |
| 11 | 30A Calentador adicional |
| 12 | 15A sistema de audio |
| 13 | 40A Ventilador de refrigeración del motor 2 |
| 14 | 40A Encendido |
| 15 | 40A Ventilador de refrigeración del motor 1 |
| 16 | 50A Unidad de control de la ventana, unidad de control de la carrocería |
| R1 | Relé de la bocina |
| R2 | Relé del ventilador de refrigeración (alta velocidad) |
| R3 | Relé de luces diurnas (Europa) Relé de la bocina |
| R4 | Relé del limpiaparabrisas de faros (gasolina) Relé de calefacción (diésel) |
| R5 | Relé del ventilador de refrigeración (baja velocidad) |
| R6 | Relé de luces de freno (gasolina) Relé de calefacción (diésel) |

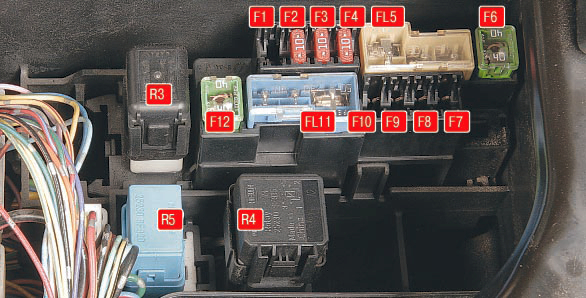

Tipo 2
Descripción
| F1 | 20A Turbina de refrigeración de aire (turbodiésel) |
| F2 | 10A Bloqueo del interruptor de modo de funcionamiento de la transmisión (vehículos con tracción total) |
| F3 | Generador 10A |
| F4 | 10A señal acústica |
| FL5 | 60/30A Dirección asistida eléctrica, bomba de lavado de faros, sistema ABS |
| F6 | Sistema ABS 40A, sistema de control de estabilidad |
| F7 | 30A Calefacción eléctrica del habitáculo (para coches con motor diésel) |
| F8 | 30A Calentador eléctrico del habitáculo |
| F9 | 30A Calentador eléctrico del habitáculo |
| F10 | Reserva |
| FL11 | 50/30/40A Ventilador de refrigeración del motor, encendido |
| F12 | 40A Unidad de control del equipamiento eléctrico del habitáculo |
| R3 | Relé de la bocina |
| R4 | Relé del ventilador de refrigeración del motor |
| R5 | Relé de la bomba del lavaparabrisas |

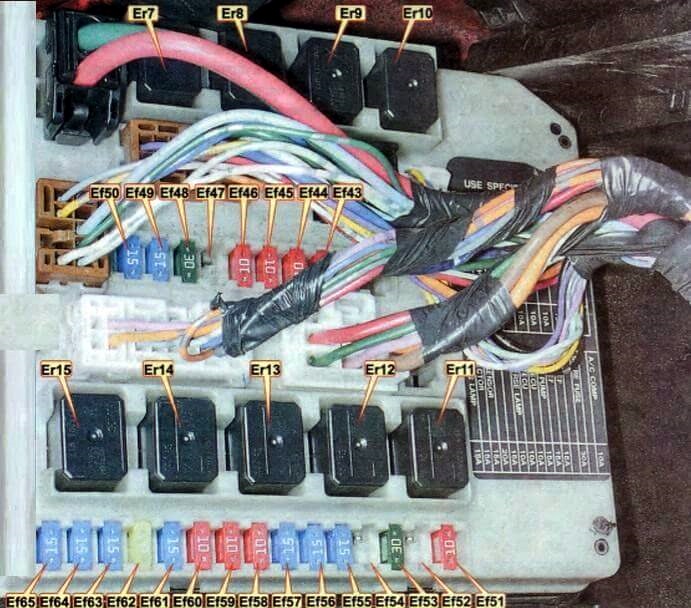

Caja de fusibles B
Tipo 1
Descripción
| Ef41 | Reserva |
| Ef42 | Reserva |
| Ef43 | 10A – faros con luces bajas (faro derecho) |
| Ef44 | 10A – faros con luces bajas (bloque de faros izquierdo) |
| Ef45 | 10A – iluminación lateral |
| Ef46 | 10A – retroiluminación |
| Ef47 | Reserva |
| Ef48 | 20A – limpiaparabrisas delantero |
| Ef49 | 10A – luces de posición (faro izquierdo) |
| Ef50 | 10A – luces de posición (faro derecho) |
| Ef51 | 10A – embrague del compresor del aire acondicionado |
| Ef52 | Reserva |
| Ef53 | 30A – fusible de reserva |
| Ef54 | Reserva |
| Ef55 | 15A – calefacción eléctrica de espejos laterales y ventana trasera |
| Ef56 | 15A – calefacción eléctrica de espejos laterales y ventana trasera |
| Ef57 | 15A – bomba de combustible |
| Ef58 | 10A – sensor de modo de funcionamiento de la transmisión automática, relé del motor de arranque (bobinado) |
| Ef59 | 10A – sistema antibloqueo de ruedas (ABS) |
| Ef60 | 10A – luces de marcha atrás |
| Ef61 | 15A ETC – unidad de control electrónico del motor (ECU) |
| Ef62 | 15A EGI – unidad de control electrónico del motor (ECU), bobinas de encendido |
| Ef63 | 20A – sensor de diagnóstico de concentración de oxígeno |
| Ef64 | 15A – inyectores |
| Ef65 | 15A – faros antiniebla delanteros |
Descripción de los relés
| Er7 | Relé de faros antiniebla delanteros | |
| Er8 | relé de luces de posición | |
| Er9 | relé de la unidad de control electrónico del motor (ECU) | |
| Er10 | relé de la ventana trasera y espejos calefactables | |
| Er11 | relé del motor de arranque | |
| Er12 | relé del ventilador de refrigeración 3 | |
| Er13 | relé del ventilador de refrigeración 2 | |
| Er14 | relé del ventilador de refrigeración 1 | |
| Er15 | relé de encendido | |
Tipo 2
Descripción
| F1 | 15A calefacción de cristal |
| F2 | 15A calefacción de cristal |
| F3 | 15A Faros antiniebla |
| F4 | 30A Limpiaparabrisas delantero |
| F5 | 15A Luz de posición, faro derecho |
| F6 | 15A Luz de posición, faro izquierdo |
| F7 | 10A Luz de carretera, faro derecho |
| F8 | 10A Luz de carretera, faro izquierdo |
| F9 | 10A bombillas laterales |
| F10 | Reserva |
| F11 | 15A Control de transmisión |
| F12 | Unidad de control del motor 20A; |
| F13 | Compresor del aire acondicionado 10A |
| F14 | 10A Luces de marcha atrás |
| F15 | Cambio 10A |
| F 16 | 10A Sistema de gestión del motor |
| F17 | 15A bomba de combustible |
| F18 | Sistema de alimentación 10A (inyectores de combustible) |
| F19 | 10A Sistema antibloqueo hidráulico (ABS) |
| F20 | Reserva |
| R6 | Relé del sistema de encendido |
| R8 | Relé de calefacción de la ventana trasera |
| R16 | Relé de baja velocidad del ventilador de refrigeración del motor I |
| R17 | Relé de alta velocidad del ventilador de refrigeración del motor II |
Caja de fusibles de la batería
En el terminal positivo de la batería hay fusibles en forma de fusibles de alta potencia.
- EfA – alternador 250/140A, circuitos de fusibles EBfB y EBfC
- EfB – bloque de fusibles de 100A en el compartimento del motor
- EfC – iluminación 100A, aire acondicionado
- EfD – relé de arranque 80/100A, circuito de fusibles del compartimento del motor
- EfE – bloque de fusibles del compartimento del motor 80/100A
- EfN – unidad de control de bujías incandescentes 60A
