Nissan Patrol Y60 Y61 Y62
- Y60 – 4ª generación, años de fabricación 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996 y 1997
- Y61 – 5ª generación, años de fabricación 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 y 2013
- Y62 – 6ª generación, fabricada en 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 y hasta hoy
Y60
Cabina
La caja de fusibles para los modelos con volante a la derecha se encuentra en la esquina derecha del salpicadero, mientras que en los modelos con volante a la izquierda se encuentra a la izquierda.También hay relés: ventilador de calefacción, accesorios auxiliares y encendido.
Posición

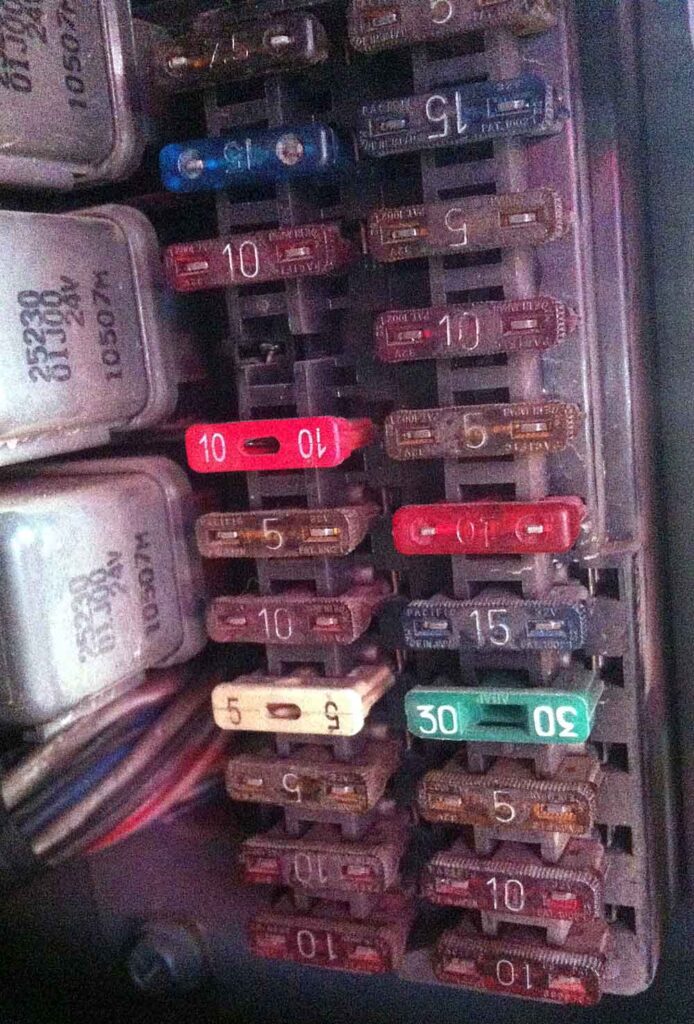

Foto de una de las versiones de la caja

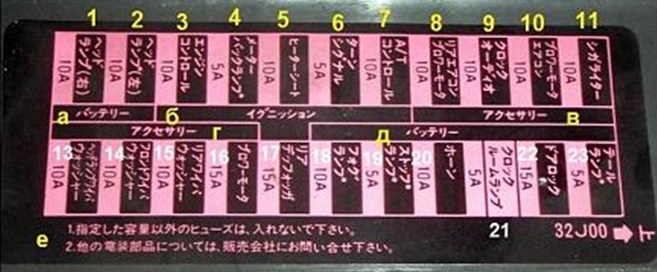

Esquema (versión japonesa)
Designación
- Faro izquierdo
- Faro derecho
- Controlador del motor
- Asientos calefactables
- Intermitentes
- Controlador de la transmisión automática
- Motor del ventilador de calefacción trasero
- Reloj, sistema de audio
- Motor del ventilador del aire acondicionado
- Encendedor
- Limpiaparabrisas y lavaparabrisas
- Limpiaparabrisas y lavaparabrisas delantero
- Limpiaparabrisas y lavaparabrisas trasero
- Motor del ventilador
- Luneta trasera térmica
- Faros antiniebla
- Luces de freno
- Bocina
- Iluminación del reloj de la cabina
- Cierre de puertas
- Luces traseras
- a – batería
- b – encendido
- c – accesorios
- g – accesorios
- d – batería
El fusible número 11 es el del encendedor. Compruebe en su circuito.
Compartimento del motor
Los fusibles y relés del sistema eléctrico se encuentran en diferentes lugares del vehículo.Los relés de accesorios, circuitos de encendido y calefacción se encuentran en la caja de fusibles.Otros relés están fijados en una carcasa metálica cerca de la batería.

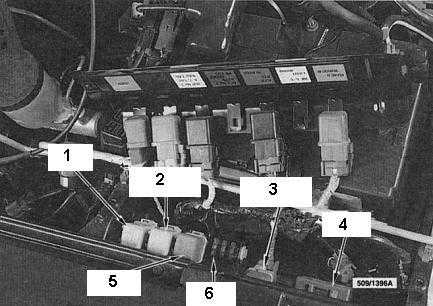

Relés
Designación
- Relé del controlador EFI
- Relé de la bomba de combustible
- Relé del ventilador del radiador
- Relé del limpiaparabrisas delantero
- ESTACIONAMIENTO / RELÉ NEUTRO
- Fusible de la bomba de combustible

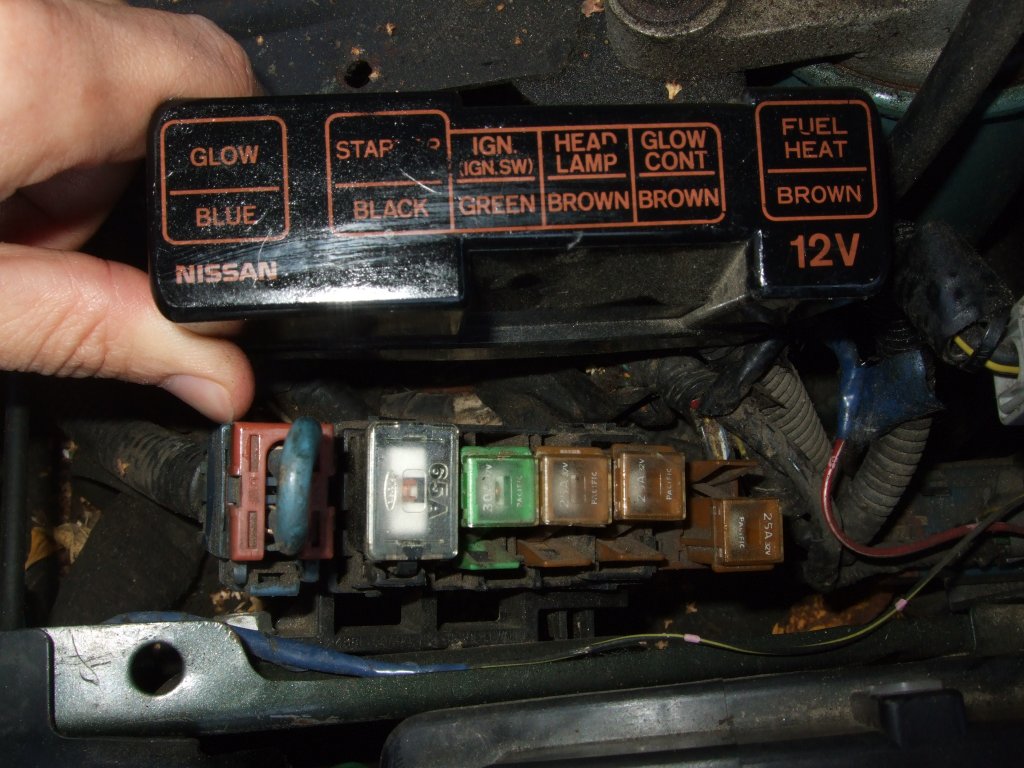

Foto de ejemplo de una de las cajas

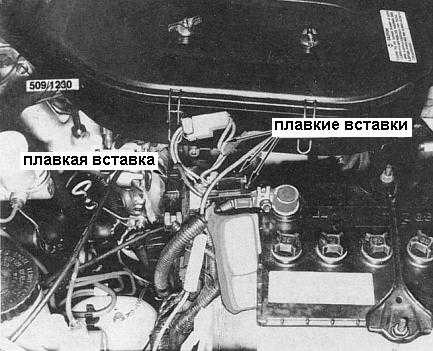

Posición de los cartuchos de fusibles
El reloj de cierre de puertas, el interruptor automático y el relé del controlador de ventanas se encuentran detrás de la guantera.
Y61
Ubicación

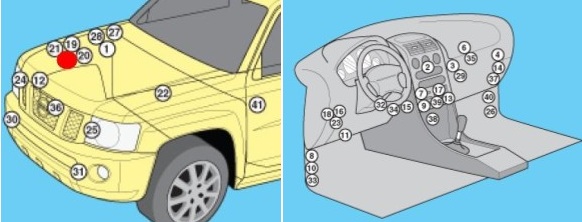

Diagrama
Encuentro
| 1 | Unidad de control electrónico ABS |
| 2 | Unidad de control electrónico del aire acondicionado |
| 3 | Unidad de control del motor del aire acondicionado / ventilador de calefacción |
| 4 | Relé de la bocina antirrobo |
| 5 | Batería acumuladora |
| 6 | Unidad de control de cierre centralizado 1 |
| 7 | Unidad de control de cierre centralizado 2 |
| 8 | Relé de cierre centralizado |
| 9 | Activar relé de señal |
| 10 | Unidad de control de crucero (control de velocidad) |
| 11 | Conector de diagnóstico (DLC) |
| 12 | Relé de luces diurnas |
| 13 | Controlador de bloqueo del diferencial – detrás del salpicadero |
| 14 | Relé de elevalunas eléctrico |
| 15 | Unidad de control electrónico del motor |
| 16 | Relé de gestión del motor |
| 17 | Unidad de control de la bomba de combustible |
| 18 | Relé de la bomba de combustible |
| 19 | Caja de fusibles / relés, compartimento del motor 1 |
| 20 | Caja de fusibles / relés, compartimento del motor 2 |
| 21 | Caja de fusibles / relés, compartimento del motor Z |
| 22 | Caja de fusibles / relés, compartimento del motor 4-motor TB48 con transmisión automática |
| 23 | Caja de fusibles / relés, salpicadero |
| 24 | Controlador de faros de xenón 1 |
| 25 | Controlador de faros de xenón 2 |
| 26 | Unidad de control de bujías de encendido |
| 27 | Relé de bujías de encendido 1 |
| 28 | Relé de bujías de encendido 2 |
| 29 | Resistencia del motor del ventilador de calefacción |
| 30 | Bocina 1 |
| 31 | Bocina 2 |
Cabina

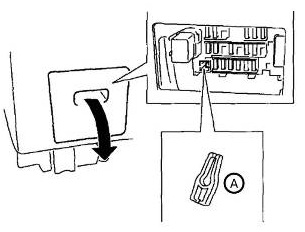

Se encuentra a la izquierda debajo del salpicadero, detrás de la cubierta protectora.

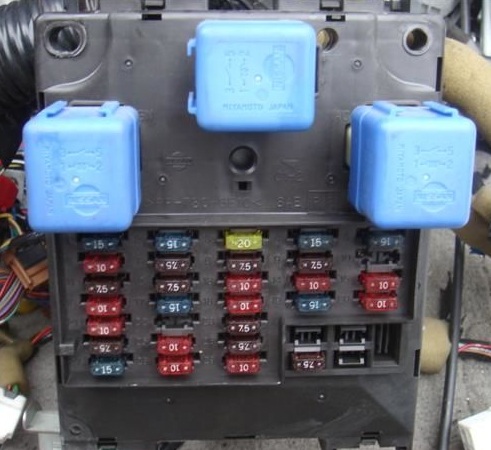

Fotografía de ejemplo

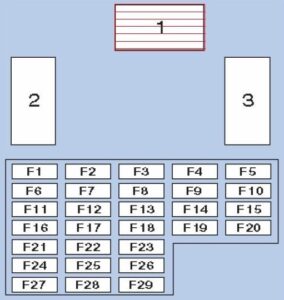

Diagrama
Propósito
| 1 | Relé del motor del ventilador de calefacción |
| 2 | Relé de encendido principal |
| 3 | Relé de circuitos auxiliares de encendido |
| F1 | (15A) |
| F2 | (15A) |
| F3 | (20A) Limpiaparabrisas / lavaparabrisas delantero |
| F4 | (15A) |
| F5 | (15A) |
| F6 | (10A / 20A) |
| F7 | (7,5A) Sistema ABS/ESP |
| F8 | (7,5A) |
| F9 | (7,5A) |
| F10 | (10A) Sistema de audio |
| F11 | (7,5A) Intermitentes y luces de emergencia |
| F12 | (7,5A) |
| F13 | (15A) Encendedor de cigarrillos |
| F14 | (10 A) |
| F15 | (10 A) |
| F 16 | (10A) Sistema SRS |
| F17 | (15A) |
| F18 | (10A) Limpiaparabrisas/lavaparabrisas trasero |
| F19 | (15A) 2002: Lavaparabrisas de faros |
| F20 | (10 A) |
| F21 | (10A) Sistema de gestión del motor |
| F22 | (15A) |
| F23 | (7,5A) Espejos eléctricos |
| F24 | (7,5A) |
| F25 | (10 A) |
| F26 | (7,5A) |
| F27 | (15A) Bomba de dirección asistida |
| F28 | (10 A) |
El fusible número 13 es el del encendedor de cigarrillos, 15A.
Compartimento del motor
Caja de fusibles

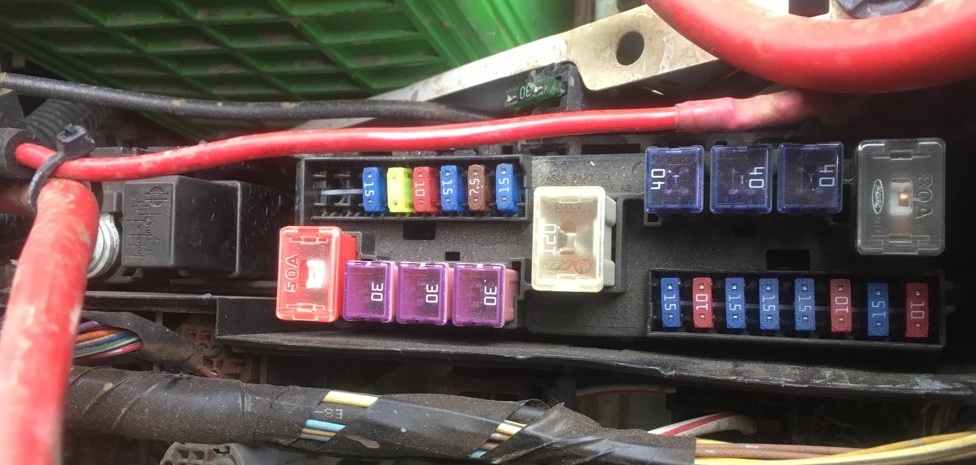

Foto

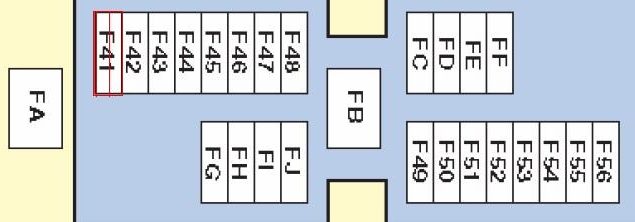

Diagrama
Tarea
| FA | (100A) Bujías de encendido |
| Pensión completa | (100A / 120A) Generador |
| FC | (30A / 40A) Motor del ventilador de refrigeración |
| FD | (30A / 40A) |
| FE | (40A) |
| FF | (80A) 2002: Fusible del salpicadero / caja de fusibles / esquema de relés |
| FG | (50A) |
| FH | (30A / 40A) |
| SER | (30A) Sistema ABS/ESP |
| FJ | (30A) Circuitos del interruptor de encendido |
| F41 | (7,5A / 20A) |
| F42 | (7,5A / 20A) |
| F43 | (15A) |
| F44 | (20A) |
| F45 | (10A/15A) Parabrisas calefactable |
| F46 | (15A) Encendedor de cigarrillos |
| F47 | (7,5A) Generador |
| F48 | (10A) Intermitentes y luces de emergencia |
| F49 | (7,5A/10A/15A/20A) |
| F50 | (7,5A/10A/20A) |
| F51 | (15A) |
| F52 | (15A) |
| F53 | (15A) Faros antiniebla |
| F54 | (10 A) |
| F55 | (15A) 2002: Motor del ventilador de refrigeración |
| F56 | (10A) Sistema de audio |
Puede haber fusibles adicionales: F61 – (15A) Parabrisas calefactable, F62 – No utilizado, F63 – (20A) Lavaparabrisas de faros, F64 – (10A) Sistema de audio.
Caja de fusibles

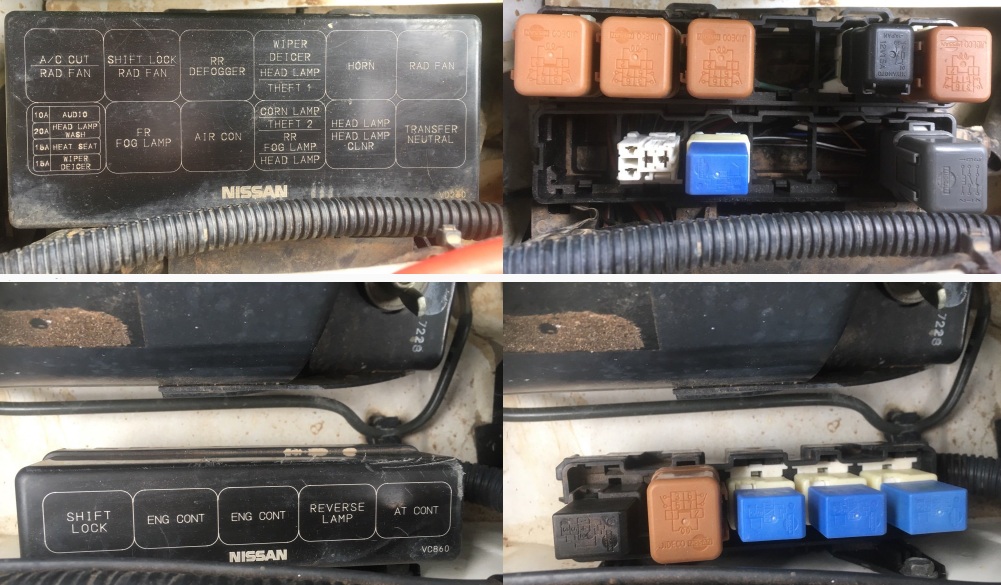

Foto

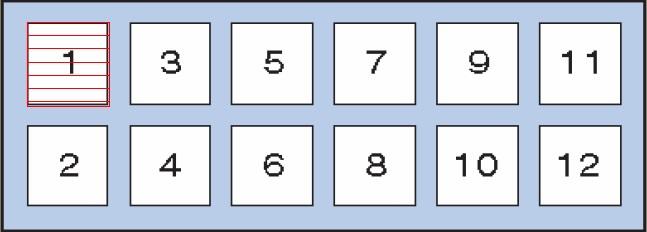

Esquema 1
Destino
| 1 | |
| 2 | – |
| 3 | Diésel: relé de control de transmisión |
| 4 | Relé de faros antiniebla |
| 5 | Relé de luneta trasera térmica |
| 6 | Relé de aire acondicionado |
| 7 | |
| 8 | |
| 9 | Relé de bocina |
| 10 | |
| 11 | |
| 12 | Relé del sistema 4WD |
Esquema 2
Designaciones
- Relé de luz de marcha atrás
- Relé de la unidad de control de la mariposa
- Relé de bloqueo de arranque («PVN»)
Y63
Cabina

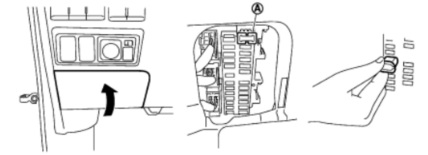

Ejemplo de acceso

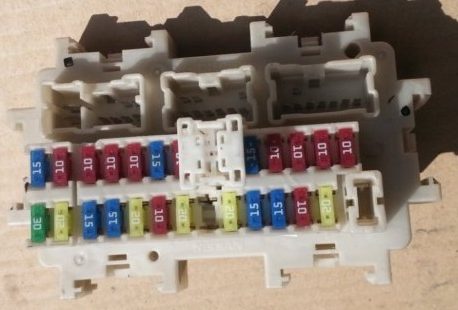

Foto

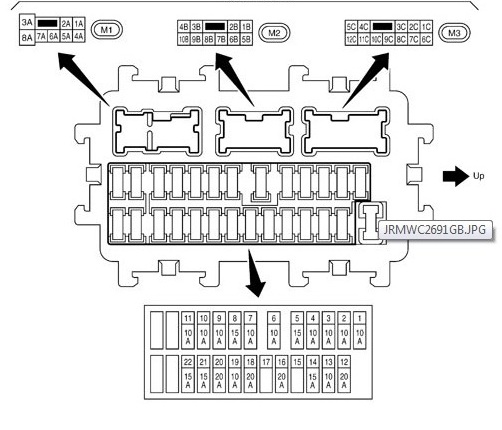

Diagrama
El fusible número 12 es el del encendedor de cigarrillos, 20A.
Compruebe la descripción actual en la parte posterior de la cubierta protectora.
Compartimento del motor

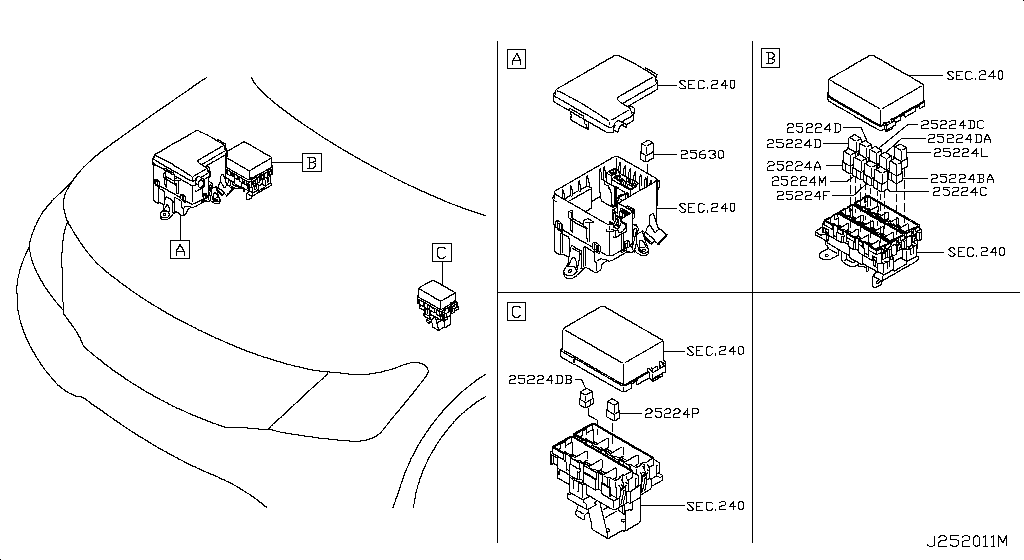

En el compartimento del motor hay varias cajas de fusibles y relés.

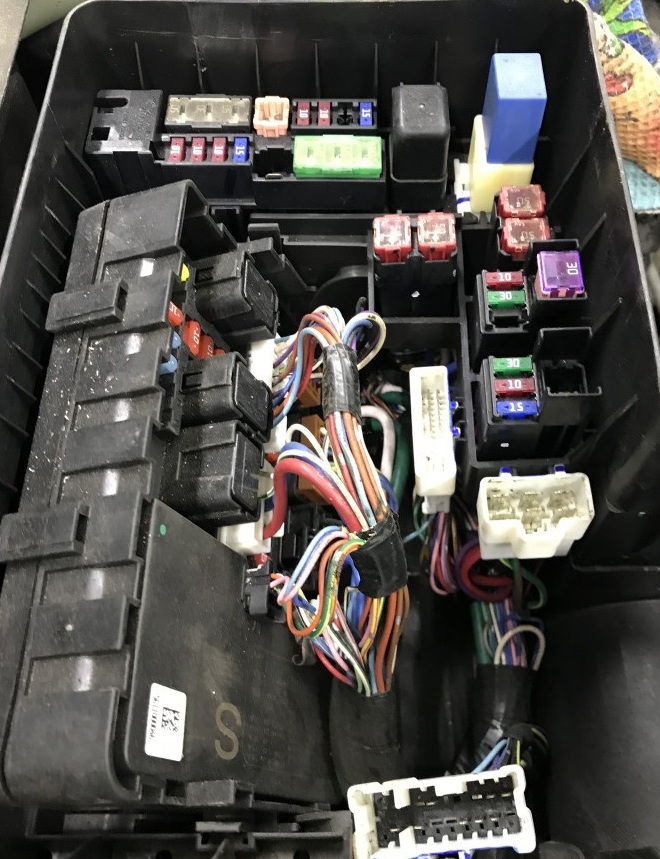

Foto)
Acerca del Nissan Patrol Y60 Y61 Y62 ()
El Nissan Patrol es un icónico vehículo todoterreno que se ha fabricado durante varias décadas. Los modelos Y60, Y61 y Y62 representan diferentes generaciones de este robusto SUV, conocidos por su fiabilidad y capacidad para afrontar terrenos difíciles. El Y60 se presentó en 1987 y ofrecía varias motorizaciones, incluyendo motores diésel y gasolina. El Y61 le siguió en 1997 y trajo mejoras en confort y tecnología. La última generación, el Y62, se lanzó en 2010 y ofrece motores modernos de alto rendimiento, incluyendo un potente V8 de gasolina. Todos estos modelos son populares por su durabilidad y capacidad para manejar las condiciones más difíciles.
Esquema de la caja de fusibles del Nissan Patrol Y60 Y61 Y62
Esta página muestra el esquema de la caja de fusibles para los modelos Nissan Patrol Y60, Y61 y Y62. La caja de fusibles es un componente clave del sistema eléctrico del vehículo y su ubicación puede variar según el modelo. Normalmente se encuentra bajo el capó o en el habitáculo del vehículo. El esquema muestra los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles está diseñada para proteger partes importantes del vehículo, como las luces, el aire acondicionado y otros dispositivos eléctricos.
