Seat Ibiza 6J (2016-2017) – caja de fusibles

En este artículo encontrarás diagramas de la caja de fusibles del Seat Ibiza (6J) 2016–2017, obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).

Habitáculo

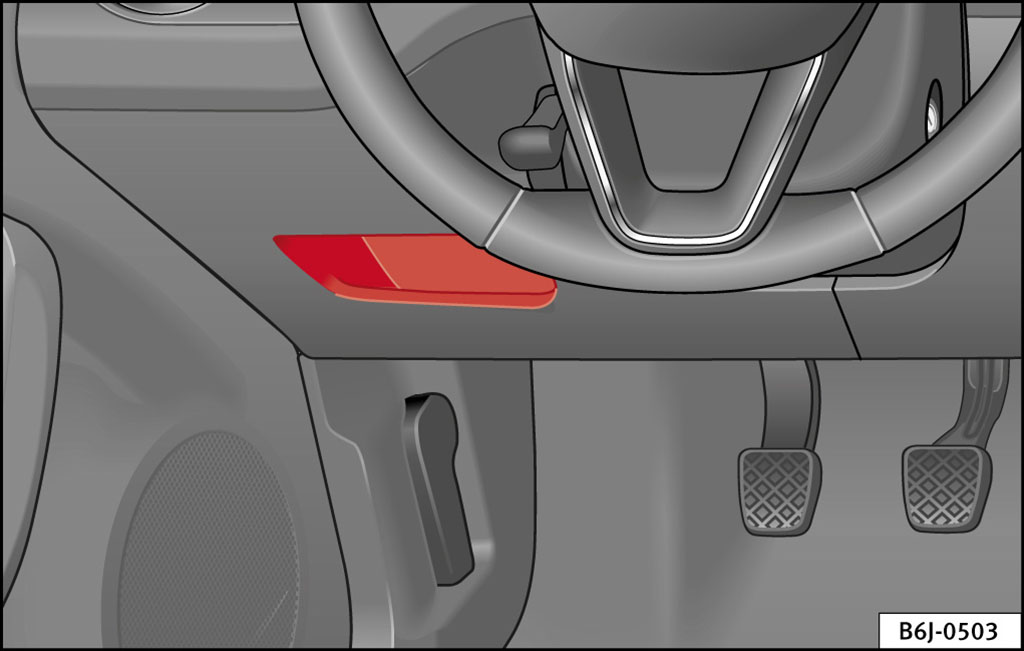

Los fusibles se encuentran en el lado izquierdo del salpicadero (detrás del salpicadero).

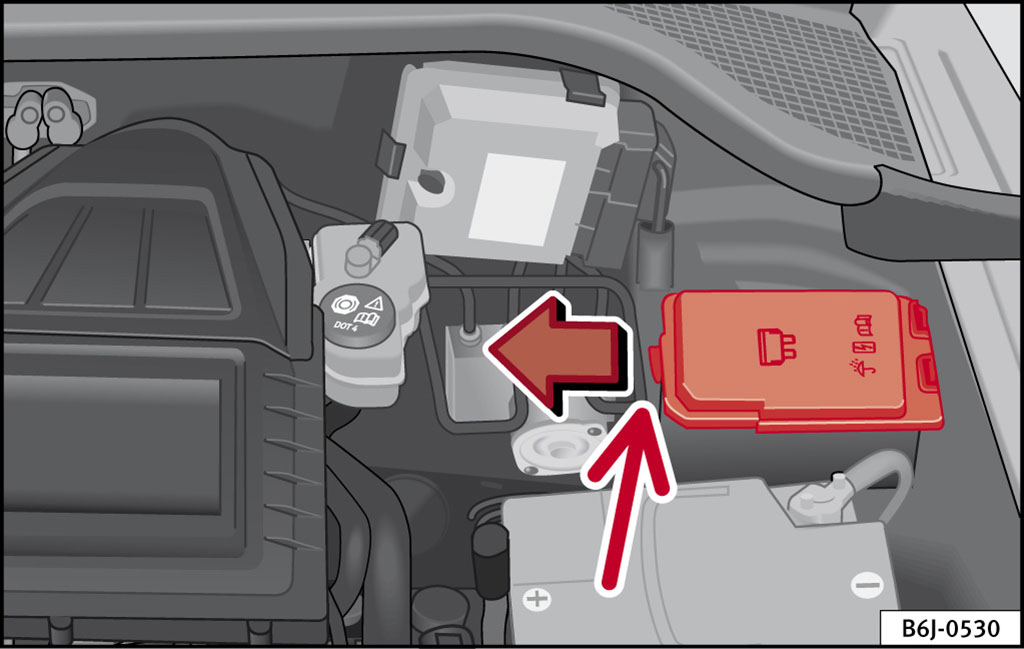

Motor

2016

Salpicadero (2016)

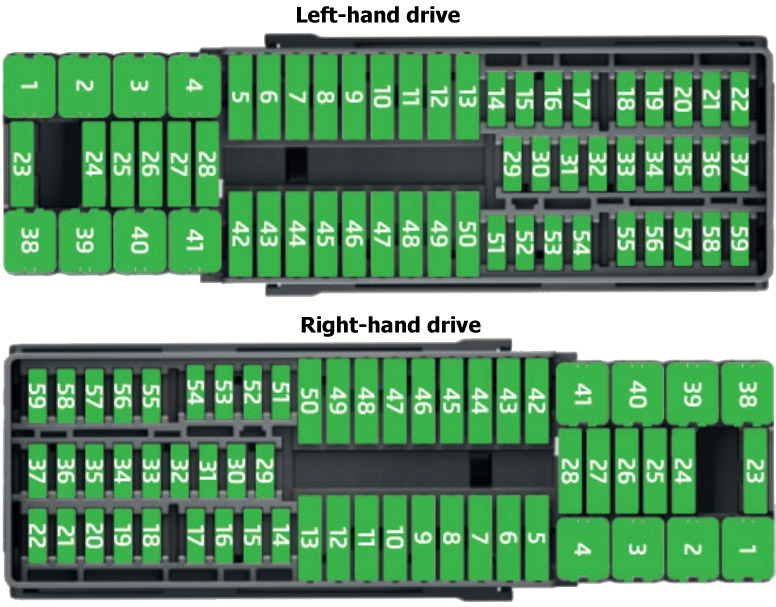

Asignación de fusibles en el salpicadero (2016)

Nº	Descripción	Amperios [A]
Nº	Descripción	Amperios [A]
1	Faros izquierdos	40
2	Cierre centralizado	40
3	Potencia C63 (30 Potencia)	30
4	Relé PTC (calefacción del motor)	50
5	Conector de montaje izquierdo A pin 22 (motor para el cierre de la ventanilla del lado del conductor)	30
6	Para el cierre de la ventanilla trasera izquierda (motor)	30
7	Bocina	20
9	Techo panorámico	30
10	Suspensión activa	7,5
11	Relé del sistema de lavado de faros	30
12	Pantalla MIB	5
13	(RL-15) Alimentación SIDO KI.15 (entradas 29 y 55)	30
14	Extracción de la llave del salpicadero; Diagnóstico; Maneta de los faros (intermitentes); Encendido de las luces de cruce y de posición (faros giratorios).	7,5
15	Regulación de aire y calor (alimentación); Maneta de la transmisión automática.	7,5
16	Salpicadero	5
17	Sensor Dwa; Bocina de advertencia.	7,5
23	Bomba doble de líquido lavaparabrisas	7,5
24	Calefacción del motor; Panel de control de la calefacción (alimentación).	30
26	Toma de relé de 12 V	5
27	Motor del limpiaparabrisas trasero	15
28	Encendedor de cigarrillos	20
29	Unidad de control del airbag; Testigo de desactivación del airbag.	10
30	Posición trasera; Joystick de los espejos; RKA; Encendido de los asientos calefactables; Presión interior del aire acondicionado; Control de calefacción y aire acondicionado (alimentación); Espejo electrocromático; Control PDC; Encendido de los faros antiniebla delanteros y traseros (faros giratorios).	7,5
31	Indicador de combustible	5
32	Faros AFS; Regulador de faros (señalización y regulación); LWR Cent; Diagnóstico; Maneta de los faros delanteros (encendido); Dimmer (regulación de faros).	7,5

Nº	Descripción	Amperios [A]
33	Relé Start-Stop; Sensor de embrague.	5
34	Boquillas calefactables	5
35	Diagnóstico adicional	10
36	Asientos calefactables	10
37	Control del Soundactor; Progreso GRA; Progreso central – Ventilador de refrigeración.	5
38	Luces lado derecho A/66 alimentación	40
39	Bomba ABS (batería trasera)	40
41	Luneta trasera calefactable	30
42	Control de la ventanilla del lado del pasajero	30
43	Control de la ventanilla trasera derecha	30
44	Cámara de marcha atrás	10
45	Palanca del limpiaparabrisas delantero; Diagnóstico.	10
46	Toma de corriente adicional para el maletero	20
47	Válvula ABS (batería trasera)	25
49	Relé EKP TDI (alimentación de la bomba de combustible)	30
49	Relé EKP MPI (alimentación de la bomba de combustible)	20
49	Control del indicador de la bomba TFSI	15
50	Radio multimedia (alimentación)	20
51	Espejos calefactables	10
53	Sensor de lluvia	5
54	30 ZAS (llave de encendido)	5
55	Asientos calefactables	10
	Panel de control 2:
1	Sonda Lambda	15
2	Motor de la bomba de vacío	20
2	Motor precableado (bomba de refrigerante; Distribuidor de válvulas variables; Filtro de la válvula solenoide de carbón activo; Válvula de presión; Válvula de aire secundario).	10

Motor (2016)

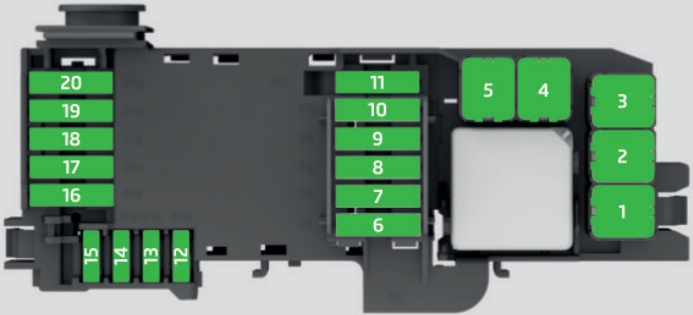

Asignación de fusibles en el compartimento del motor (2016)

Nº	Descripción	Amperios [A]
Nº	Descripción	Amperios [A]
1	Ventilador, condensador	40
1	Ventilador TK8, condensador	50
2	Bujías de encendido	50
3	Bomba ABS	40
3	EMBOX2-13 (TA8)	20
4	Fase de calefacción PTC 2	50
5	Fase de calefacción PTC 3	50
6	BDM, 30 ref	5
7	MSG (KL30)	7,5
8	Limpiaparabrisas	30
9	Control automático de la transmisión; Panel de control AQ160.	30

Nº	Descripción	Amperios [A]
10	Ventilación ABS	25
10	EMBOX2-11 (TA8)	5
12	Inyectores; Regulador de dosificación de combustible TDI; Sensor de temperatura de gases de escape TA8;	10
13	Sensor de servo	5
14	Bomba de refrigerante alta/baja temperatura; Manómetro (relé EKP).	10
15	50 control del motor diag	5
16	Arranque	30
17	Control del motor (MSG KL87)	20
18	Relé PTC; Sensor TOG; Válvulas del motor; Ventilador PWM.	10
19	Fusibles internos AUX	30
20	Relé de bujías de encendido; Tubo calefactor.	5
20	Bobina de encendido	20
20	Motor precableado (bomba de refrigerante; Distribuidor de válvulas variables; Filtro de la válvula solenoide de carbón activo; Válvula de presión; Válvula de entrada de aire secundario).	10

2017

Salpicadero (2017)

Asignación de fusibles en el salpicadero (2017)

Nº	Descripción	Amperios [A]
Nº	Descripción	Amperios [A]
1	Faros izquierdos	40
2	Cierre centralizado	40
3	Potencia C63 (30 Potencia)	30
4	Relé PTC (calefacción del motor)	50
5	Conector del pilar A izquierdo pin 22 (motor para el cierre de la ventanilla del lado del conductor)	30
6	Para el cierre de la ventanilla trasera izquierda (motor)	30
7	Bocina	20
9	Techo panorámico	30
10	Suspensión activa	7,5
11	Relé del sistema de lavado de faros	30
12	Pantalla MIB	5
13	(RL-15) Alimentación SIDO KI.15 (entradas 29 y 55)	30
14	Extracción de la llave del salpicadero; Diagnóstico; Palanca de los faros (intermitentes); Encendido de las luces de cruce y de posición (faros giratorios).	7,5
15	Regulación de aire y calor (alimentación); Palanca de la transmisión automática.	7,5
16	Panel de instrumentos	5
17	Sensor Dwa; Bocina de advertencia.	7,5
23	Bomba doble de líquido lavaparabrisas	7,5
24	Calefactor del motor, panel de control de la calefacción (alimentación)	30
26	Toma de relé de 12 V	5
27	Motor del limpiaparabrisas trasero	15
28	Encendedor de cigarrillos	20
29	Unidad de control del airbag; Testigo de advertencia de desactivación del airbag.	10
30	Velocidad trasera; Joystick de los espejos; RKA; Encendido de los asientos calefactables; Presión interior del aire acondicionado; Control de calefacción y aire acondicionado (alimentación); Espejo electrocromático; Control PDC; Encendido de los faros antiniebla delanteros y traseros (faros giratorios).	7,5

Nº	Descripción	Amperios [A]
31	Indicador de combustible	5
32	Faros AFS; Regulador de faros (señalización y regulación); LWR Cent; Diagnóstico; palanca de los faros delanteros (encendido); Dimmer (regulación de faros).	7,5
33	Relé Start-Stop; Sensor de embrague.	5
34	Boquillas calefactadas	5
35	Diagnóstico adicional	10
36	Asientos calefactados	10
37	Control del Soundactor; Progreso GRA; Progreso central – Ventilador de refrigeración.	5
38	Luces lado derecho A/66 alimentación	40
39	Bomba ABS (batería trasera)	40
41	Luneta trasera calefactable	30
42	Control de la ventanilla del lado del pasajero	30
43	Control de la ventanilla trasera derecha	30
44	Cámara de marcha atrás	10
45	Palanca del limpiaparabrisas delantero; Diagnóstico.	10
46	Toma de corriente adicional para el maletero	20
47	Válvula ABS (batería trasera)	25
49	Relé EKP TDI (alimentación de la bomba de combustible)	30
49	Relé EKP MPI (alimentación de la bomba de combustible)	20
49	Control del indicador de la bomba TFSI	15
50	Radio multimedia (alimentación)	20
51	Espejos calefactables	10
53	Sensor de lluvia	5
54	30 ZAS (llave de encendido)	5
55	Asientos calefactados	10

Motor (2017)

Asignación de fusibles en el compartimento del motor (2017)

Nº	Descripción	Amperios [A]
Nº	Descripción	Amperios [A]
1	Ventilador, condensador	40
1	Ventilador TK8, condensador	50
2	Bujías de encendido	50
3	Bomba ABS	40
2	EMBOX2-13 (TA8)	20
4	Fase de calefacción PTC 2	40
5	Fase de calefacción PTC 3	40
6	BDM, 30 ref	5
7	MSG (KUO)	7,5
8	Limpiaparabrisas	30
9	Control automático de la transmisión; Panel de control AQ160.	30
10	ABS	25

Nº	Descripción	Amperios [A]
10	EMBOX2-11 (TA8)	5
11	Motor de la bomba de vacío	20
12	Inyectores
12	Regulador de dosificación de combustible TDI; Sensor de temperatura de gases de escape TA8.	10
13	Sensor de servo	5
14	Bomba de refrigerante alta/baja temperatura; Manómetro (relé EKP).	10
15	50 control del motor diag	5
16	Arranque	30
17	Control del motor (MSG KL87)	20
18	Relé PTC, sensor TOG, válvulas del motor, ventilador PWM	10
19	Sonda Lambda	15
20	Relé de bujías de encendido, Heizrohr	5
20	Bobina de encendido	20
20	Motor precableado (bomba de refrigerante; Distribuidor de válvulas variables; Filtro de la válvula solenoide de carbón activo; Válvula de presión; Válvula de entrada de aire secundario).	10
