Renault Trafic 3G – Caja de fusibles
En este artículo encontrará diagramas de la caja de fusibles del Renault Trafic III (3G), obtendrá información sobre la ubicación de los paneles de fusibles dentro del vehículo y aprenderá la asignación de cada fusible (diseño de fusibles).
2015, 2016, 2017, 2018, 2019, 2020
Habitáculo
Caja de fusibles
Se encuentra en el lado izquierdo del salpicadero, detrás de la tapa en vehículos con volante a la izquierda (LHD).

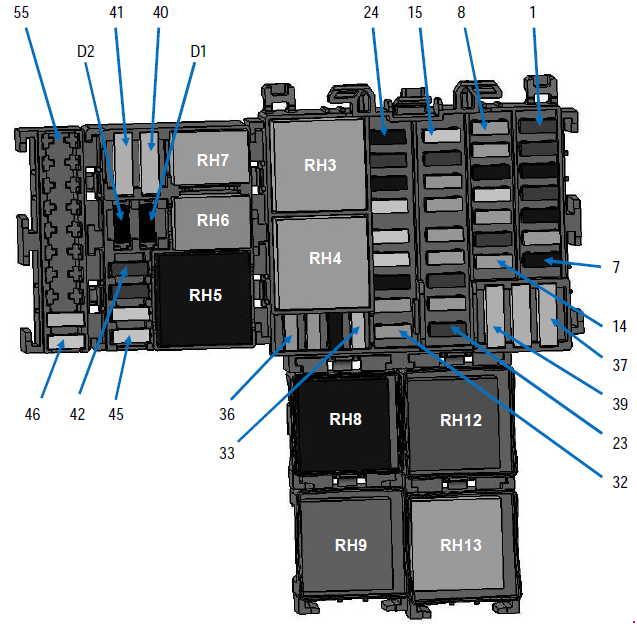

Diagrama

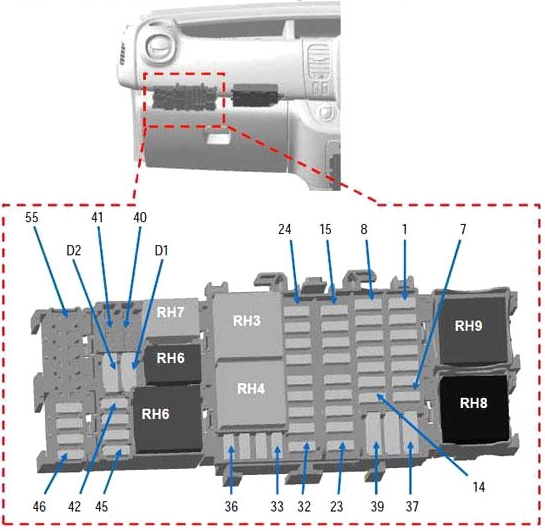

O en la guantera en vehículos con volante a la derecha (RHD).

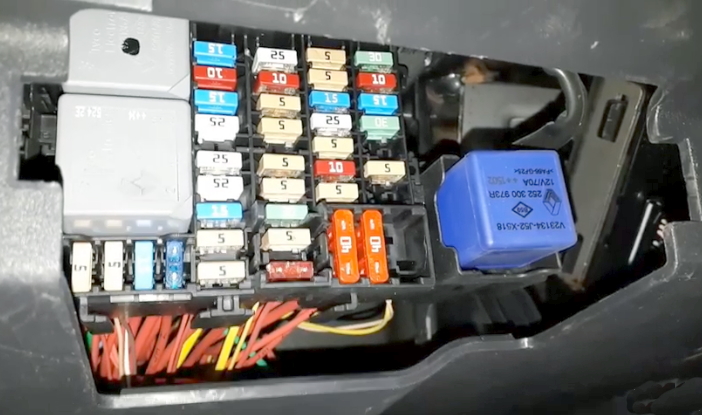

Foto
Función
| F1 | 30A + alimentación de batería del limpiaparabrisas trasero |
| F2 | 10A Bocina electromagnética principal |
| F3 | 15A + toma de accesorios de carga de batería |
| F4 | 30A + retardo del motor de control de la ventana del lado del conductor |
| F5 | 15A + toma de accesorios de distribución de corriente trasera |
| F6 | Arranque 5A BCM + |
| F7 | 15A + alimentación de asientos calefactables después de encender |
| F8 | Alimentación de batería 5A + EMM (después de encender en VSC) AVS, AUO |
| Alimentación de batería 15A + EMM (después de encender en VSC) SOP03C | |
| F9 | 5A + distribución general de corriente |
| F10 | 15A + toma de encendedor de cigarrillos o distribución de corriente en la toma de accesorios delantera |
| F11 | Alimentación de batería 25A + EMM (luces diurnas R, posición delantera, luces largas R, luces de cruce L) |
| F12 | 5A + alimentación de batería temporizada de luces de freno, ABS, transpondedor |
| F13 | 10A + alimentación de batería temporizada de iluminación interior y aire acondicionado |
| F14 | 5A + temporización del ángulo de dirección con alimentación de batería Parada y arranque del vehículo sin llave |
| F15 | 25A + Después de encender el limpiaparabrisas trasero, bomba de lavado, bocina |
| F 16 | 10A General + después de encender |
| F17 | 5A + después de encender las luces de marcha atrás |
| F18 | 5A + después del interruptor de alimentación de encendido |
| F19 | 5A + después de la inyección de alimentación de encendido, relé de arranque, BCM |
| F20 | 5A + alimentación de airbag después de encender, bloqueo de columna |
| F21 | 30A + interruptor de control de ventana del pasajero después de encender |
| F22 | 10A + después de encender la bomba de dirección asistida |
| F23 | Luces de freno de batería 15A + EMM |
| F24 | 15A + alimentación de batería BCM (+ alimentación de batería temporizada) |
| F25 | 10A + alimentación de batería BCM, unidades de control electrónico, sistema de monitoreo de presión de neumáticos y vehículo sin llave |
| F26 | 15A + alimentación de batería BCM para luces de emergencia e intermitentes |
| F27 | 25A + alimentación de batería BCM para bloqueo de elementos de apertura |
| F28 | Alimentación de batería 25A + EMM para luces diurnas L, posición trasera, faros L, luces de cruce R |
| F29 | Posición de la tabla alimentación de batería 25A + EMM, faros antiniebla delanteros y traseros |
| F30 | 15A + alimentación de batería palanca unificada, alarma, bocina |
| F31 | 5A + alimentación de batería del salpicadero |
| F32 | 5A + alimentación de batería palanca unificada |
| F33 | 20A + preparación para toma de enganche de remolque con alimentación de batería |
| F34 | 15A (suministrado con enganche de remolque) |
| F35 | 5A + interruptor de alimentación de batería de radio, multimedia, espejos, toma de diagnóstico |
| F36 | 5A + calefacción de espejo alimentada |
| F37 | 10A + espejos eléctricos con alimentación de batería temporizada, adaptador UCE adicional |
| F38 | 40A + interruptor de alimentación de batería del tacógrafo |
| F39 | 40A + limpiaparabrisas con alimentación de batería |
| F40 | 20A + relé de distribución de corriente alimentación de batería 1 (calefacción, aire acondicionado) |
| F41 | 15A + pre-equipamiento para distribución de corriente, adaptaciones adicionales |
| F42 | 10A + calefacción alimentación de batería |
| F43 | 10A + motor alimentado con adaptación adicional |
| F44 | 25A + calefacción del motor de tracción |
| F45 | 25A + después de encender la alimentación del aire acondicionado adicional |
| F46 | 25A + después de la transmisión de alimentación de encendido para vehículo sin llave |
| F47 | Alimentación de batería 20A + EMM para relé de distribución de corriente sin carga |
| F48 | – |
| F49 | – |
| F50 | – |
| F51 | – |
| F52 | – |
| F53 | – |
| F54 | – |
| F55 | – |
El fusible número 10 de 15A es el responsable del encendedor de cigarrillos.
Caja de relés

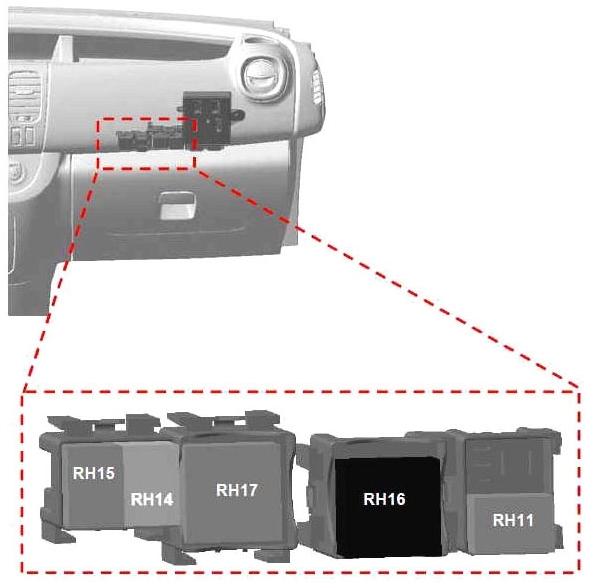

La caja de fusibles adicional se encuentra en el lado derecho, en la guantera en vehículos con volante a la izquierda (LHD).

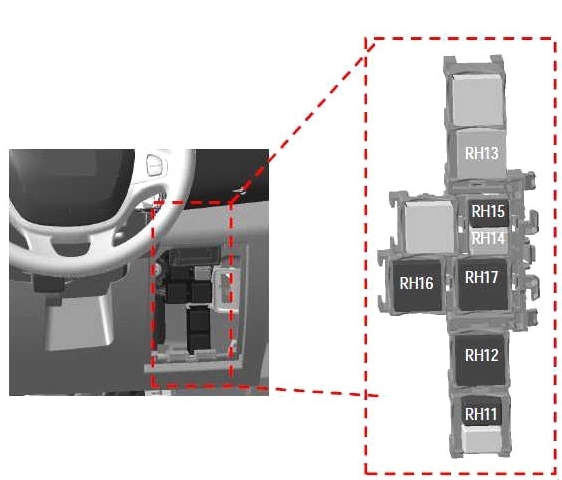

Y detrás de la tapa en vehículos con volante a la derecha (RHD).
Propósito
| RH3 | 40A Relé limpiaparabrisas delantero |
| RH4 | 40A Relé 2ª velocidad limpiaparabrisas delantero |
| RH5 | 40A + después de encender el relé de alimentación de calefacción y aire acondicionado trasero |
| RH6 | 20A relé bomba de agua auxiliar del calentador; |
| RH7 | 20A Relé desbloqueo eléctrico de la puerta del conductor (SDO) |
| RH8 | 70A + relé de distribución de corriente n.º 1 |
| RH9 | 40A + relé de distribución de corriente n.º 2 |
| RH11 | 20A Relé elevalunas eléctricos |
| RH12 | Espejos 40A + relé calefacción de la luneta trasera |
| RH13 | 40A Relé limpiaparabrisas trasero |
| RH14 | 20A Relé cierre centralizado de puertas |
| RH15 | 20A Relé elevalunas eléctricos |
| RH16 | 40A Relé de alimentación después de encender n.º 2 (vehículos con kit manos libres) |
| RH17 | 40A Motor en marcha + relé |
| RH18 | – |
| RH19 | – |
| RH20 | – |

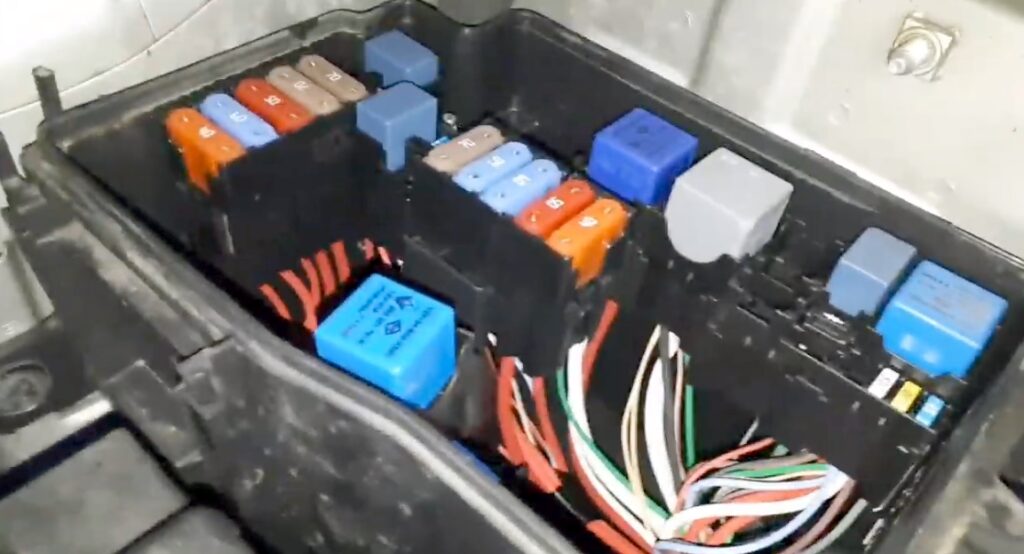

Compartimento del motor
Se encuentra en el lado izquierdo, junto a la batería.
Por ejemplo

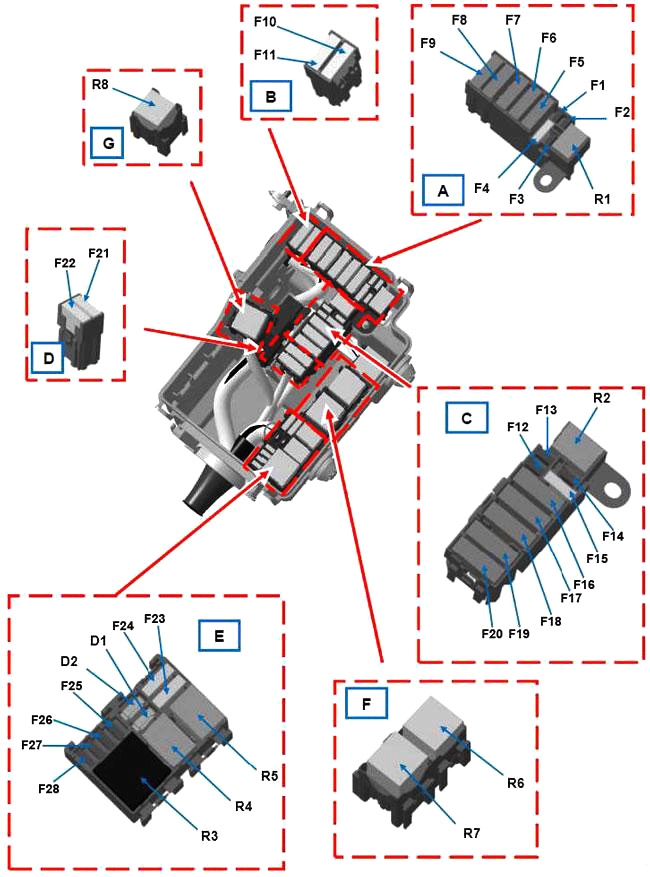

Diagrama
Componentes protegidos
| F1 | – | – |
| F2 | – | – |
| F3 | 25 | ABR/ESP |
| F4 | Arranque | |
| F5 | Habitáculo 1 | |
| F6 | Habitáculo 3 | |
| F7 | ABR/ESP | |
| F8 | Habitáculo 2 | |
| F9 | Calentador de espejos | |
| 40 | Luneta trasera + calefacción de espejos | |
| F10 | – | |
| F11 | – | |
| F12 | – | |
| F13 | – | |
| F14 | + compresor de aire acondicionado alimentado por batería | |
| F15 | Bomba de combustible | |
| F 16 | Unidad de control del calentador | |
| F17 | Grupo de elementos calefactores | |
| F18 | Grupo de elementos calefactores | |
| F19 | Aumento del motor *408 y aire acondicionado o 450 y calefacción Grupo de ventilador accionado por motor 1 | |
| 50 | Aumento del motor *408 y calefacción o 450 y aire acondicionado Grupo de ventilador accionado por motor 1 |
| F20 | 40 | Incremento motor *408 y aire acondicionado o 450 Grupo de ventilador accionado por motor 2 |
| F21 | – | – |
| F22 | – | – |
| F23 | – | – |
| F24 | – | – |
| F25 | – | – |
| F26 | 25 | Calentador de gasóleo |
| F27 | 20 | Sistema de inyección del motor |
| F28 | 15 | Sistema de inyección del motor |
| Relé | ||
| R1 | 20 | Arranque |
| R2 | 20 | Relé de la bomba de combustible |
| R3 | 40 | Relé de alimentación de inyección |
| R4 | 20 | Relé de control del compresor |
| R5 | – | – |
| R6 | 70 | Alta velocidad (grupo de ventilador accionado por motor 1) |
| R7 | 40 | Baja velocidad (grupo de ventilador accionado por motor) |
| R8 | 40 | Alta velocidad (grupo de ventilador accionado por motor 2) |
| Diodo | ||
| D1 | Compresor de aire acondicionado | |
| D2 | – | |

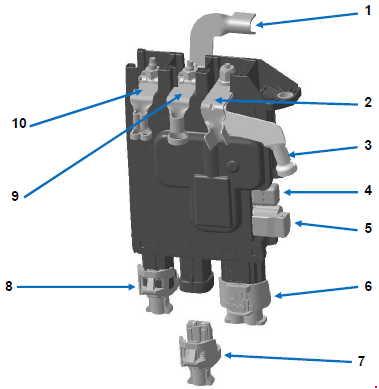

Unidad de distribución eléctrica
Se encuentra cerca de la propia batería.
Diagrama
Función
- Cableado de alimentación de protección de batería
- Cableado del motor 300A (alternador)
- 300A Cableado del motor (arranque)
- Mini fusible 5A con tapa (Start/Stop)
- Cableado del habitáculo 5A (Start/Stop)
- Cableado del habitáculo 50A (conversión de opciones KPD y KC6 o enganche de remolque)
- Reservado para reconstrucciones de carrocería específicas
- 35A Cableado del motor (gestión del motor)
- Unidad de conexión del motor
- Cableado del habitáculo 120A (asistencia a la dirección)
