Renault Master IV (2019-2022) – caja de fusibles y relés

En este artículo encontrarás los diagramas de la caja de fusibles del Renault Master IV (2019–2022), obtendrás información sobre la ubicación de los paneles de fusibles dentro del vehículo y aprenderás la asignación de cada fusible (distribución de fusibles).

Esquema de fusibles y relés – Renault Master

Aplicable a vehículos fabricados en los años:

2019, 2020, 2021, 2022.

El vehículo está equipado con dos cajas de fusibles: en la cabina y en el compartimento del motor.

Fusibles en la cabina

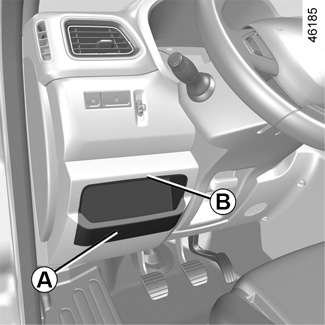

Desenrosque la tapa A utilizando la muesca B.

Para identificar los fusibles, utilice las instrucciones que figuran en la etiqueta de asignación de fusibles (descripción detallada en la página siguiente) situada en la tapa A.

Símbolo	Descripción			Símbolo	Descripción			Símbolo	Descripción
	Radio, asientos calefactables, pantalla multifunción, tomas para dispositivos de audio y alarma				Luces traseras, iluminación interior				ABS/ESC
					Regulador de intensidad de iluminación, iluminación interior				Función de acceso en modo «manos libres»
	Tomas de accesorios				Luces traseras				Tacógrafo
	Encendedor				Elevalunas eléctricos, calefacción y aire acondicionado y módulo combinado en la cabina				Ventilador de calefacción y aire acondicionado
	Panel de instrumentos, toma de diagnóstico				Circuito de calefacción de la luneta trasera izquierda				Equipamiento adicional
	Cierre centralizado				Circuito de calefacción de la luneta trasera derecha				Elevalunas eléctricos y módulo combinado en la cabina
	Módulo combinado en la cabina, intermitentes y luces antiniebla traseras				Parabrisas				Descongelación de los espejos
					Sistema de bloqueo de arranque				Calefacción diésel
	Luz derecha				Asientos calefactables			PTO	Toma de fuerza
	Luz izquierda				Módulo combinado en la cabina				Señal acústica de advertencia

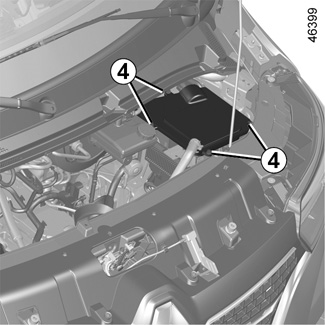

Fusibles en el compartimento del motor

Acerca del Renault Master IV (2019-2022)

El Renault Master IV, fabricado entre 2019 y 2022, es un popular vehículo comercial que se caracteriza por su robustez y versatilidad. Este modelo es ideal para empresarios y empresas que necesitan un medio de transporte fiable y espacioso. El Renault Master IV ofrece varias opciones de motor, incluyendo unidades diésel con diferentes potencias, conocidas por su eficiencia y fiabilidad. El interior del vehículo está diseñado para proporcionar el máximo confort y practicidad, con amplio espacio de almacenamiento y modernas funciones tecnológicas que facilitan el uso diario.

Esquema de la caja de fusibles del Renault Master IV

Esta página muestra el esquema de la caja de fusibles del Renault Master IV, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. Las ubicaciones típicas de la caja de fusibles en este modelo incluyen el espacio debajo del salpicadero y el compartimento del motor. Los esquemas proporcionan una vista detallada de los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y fiabilidad del vehículo, por lo que es importante tener siempre a mano un esquema preciso de la caja de fusibles.
