Renault Master III (2003-2018) – caja de fusibles

En este artículo encontrará diagramas de la caja de fusibles del Renault Master III (2003–2018), obtendrá información sobre la ubicación de los paneles de fusibles dentro del vehículo y aprenderá la asignación de cada fusible (diseño de fusibles).

Diagrama de fusibles y relés – Renault Master

Aplicable a vehículos fabricados en los años:

2003, 2004, 2005, 2006, 2007, 2008, 2009 y 2010.

Dado que el Renault Master se fabricó durante un largo período con diferentes opciones de equipamiento eléctrico y modelos de carrocería, no es posible proporcionar una descripción general de los fusibles y relés.

Habitáculo

Caja de fusibles

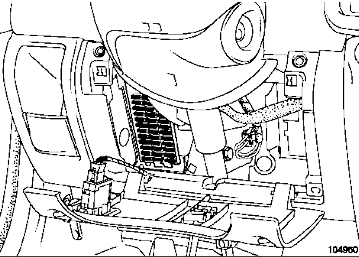

Se encuentra debajo del salpicadero, detrás del panel protector.

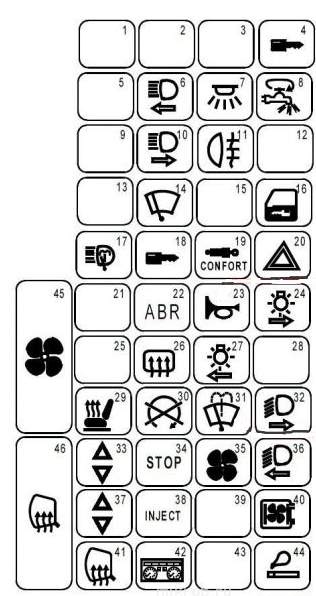

Descripción

1. Reserva
2. Reserva
3. Reserva
4. 20A – Dispositivo antirrobo, sensor de impacto
5. Reserva
6. 10A – Faro izquierdo de luces largas, salpicadero
7. 15A – Iluminación interior, memoria del sistema de audio, salpicadero, receptor para el mando a distancia de los cierres de las puertas, iluminación interior, indicador con reloj integrado, relé de control del cierre de las puertas, tacógrafo
8. 30A – Distribuidor de fusibles para consumidores de energía eléctrica
9. Reserva
10. 10A – Faro derecho (luz larga)
11. 7,5A – Luces antiniebla traseras, salpicadero
12. Reserva
13. Reserva
14. 20A – Motor del limpiaparabrisas delantero
15. Reserva
16. 25A – Cierre centralizado de las puertas
17. 30A – Limpiaparabrisas de los faros
18. 2A – Conector para diagnóstico del sistema OBD2
19. 5A – Suspensión neumática
20. 15A – Alarma, conector de diagnóstico
21. Reserva
22. 2A – Sistema antibloqueo (ABS)
23. 15A – Bocina
24. 7,5A – Bombillas lado derecho, matrícula iluminada
25. Reserva
26. 5A – Elemento calefactor de la luneta trasera
27. 20A – Luces laterales izquierdas, iluminación de la matrícula, iluminación de los mandos y encendedores
28. Reserva
29. 15A – Asiento calefactable
30. 20A – Válvula electromagnética para la parada de motores diésel, sistema de calefacción, sistema de inyección.
31. 15A – Limpiaparabrisas, pulverizador del parabrisas
32. 10A – Faro derecho (luz larga)
33. 25A – Elevalunas eléctricos para las puertas de los pasajeros
34. 20A – Luces de freno, luces de marcha atrás
35. 20A – Ventilador eléctrico para la entrada de aire en el habitáculo
36. 10A – Relé temporizado de los pulverizadores de los faros, faro izquierdo (luz larga), salpicadero
37. 25A – Elevalunas eléctrico en la puerta del conductor
38. 7,5A – ECU del sistema de inyección
39. Reserva
40. 20A – Sistema de audio, relé del tacómetro, relé del calentador diésel
41. 10A – Elementos calefactores de los espejos exteriores
42. 15A – Indicador de luces exteriores encendidas, salpicadero
43. Reserva
44. 25A – Encendedor de cigarrillos
45. 40A – Ventilador eléctrico para la entrada de aire en el habitáculo del coche con aire acondicionado
46. 40A – Elemento calefactor de la luneta trasera

Caja de relés

Estos módulos están montados en la placa de relés del habitáculo, en el lado izquierdo del salpicadero.

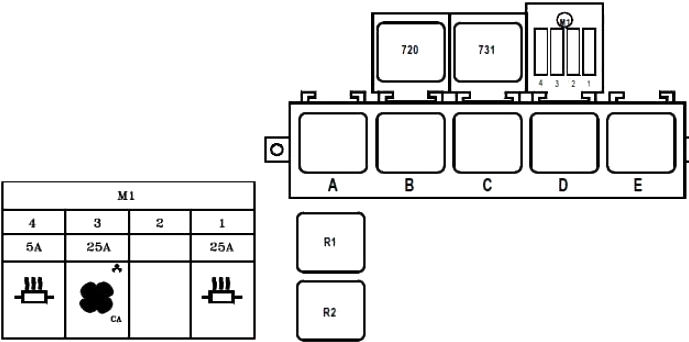

Tipo 1

Descripción

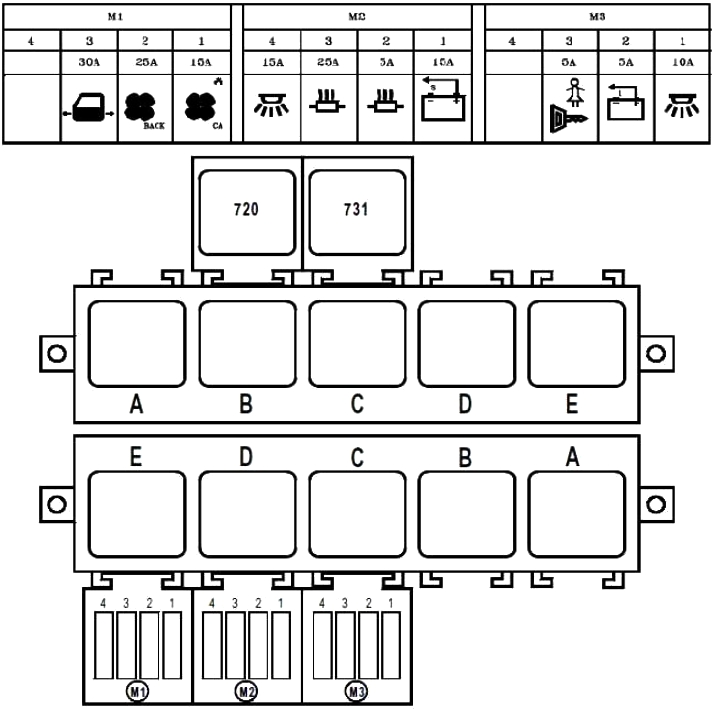

Tipo 2

Renault Master 3 – fusibles – descripción

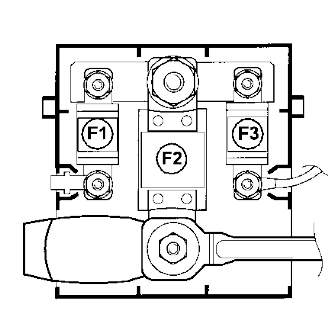

Fusibles de la batería en Renault Master

• F1 40A Caja de fusibles en el habitáculo
• F2 – 400A – Alimentación de la caja de fusibles de los circuitos de alimentación, motor de arranque, sistema de arranque
• F3 – 40A – Fusible del relé de potencia del ordenador de inyección

Renault Master III (2010-2018) – diagrama de la caja de fusibles

Año de fabricación: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Fusibles del encendedor de cigarrillos (toma de corriente) en Renault Master III (2010-2018) es el fusible en la caja de fusibles del habitáculo.



Se utiliza información del manual de usuario de los años 2016, 2017 y 2018. La ubicación de los fusibles en coches fabricados en otro período puede variar.



Caja de fusibles en el compartimento del motor

Ubicación de la caja de fusibles

Extracción:

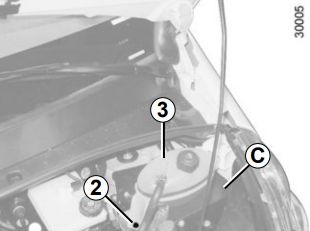

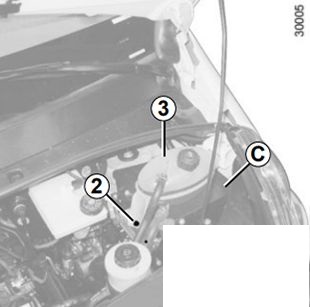

Suelte el tornillo 2 y retire el depósito de refrigerante 3.

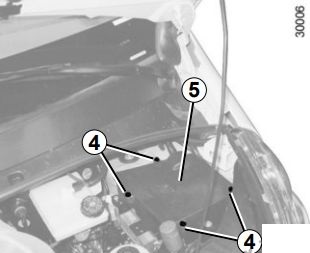

Suelte los cuatro tornillos 4.

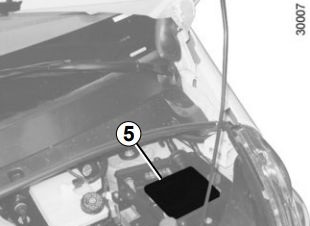

Gire la unidad 5 para acceder a los fusibles en el compartimento del motor.

Instalación de la caja de fusibles:

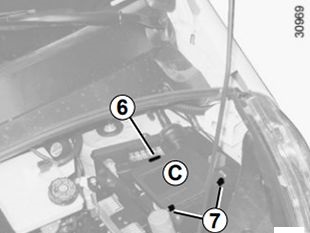

Conecte los soportes 7, luego fije el soporte 6.

Apriete los cuatro tornillos 4 para asegurar que la unidad 5 esté completamente cerrada (verifique que no entre agua o polvo en la unidad 5 durante la extracción / instalación).

Coloque el depósito de refrigerante 3 y luego atornille el tornillo 2.



Asignación de los fusibles

Para identificar los fusibles, consulte la etiqueta de los fusibles.

Fusibles Renault Master 3 – descripción

Fusible	Descripción
	Intermitentes derechos
	Intermitentes izquierdos
	Faro derecho
	Faro izquierdo
	Luces antiniebla
	Faros de carretera izquierdos
	Faros de carretera derechos
	ABS
	Limpiaparabrisas de los faros
	Sistema de calefacción y aire acondicionado
	Desempañado de cristales



Caja de fusibles en el habitáculo

Ubicación de la caja de fusibles

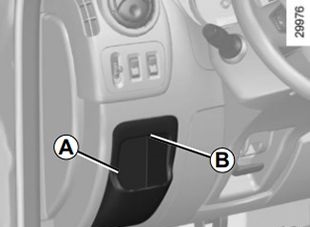

Retire la tapa A, utilizando el recorte B.



Asignación de los fusibles

Para identificar los fusibles, consulte la etiqueta de los fusibles.

Fusibles en Renault Master III

Fusible	Descripción
	Radio; Asientos calefactables; Pantalla multifunción; Salida para conexiones de audio y advertencia.
	Salida de accesorios
	Encendedor de cigarrillos
	Panel de instrumentos
	Control central de puertas
	Controlador en el habitáculo; Intermitentes y luces antiniebla traseras.
	Salida de diagnóstico
	ABS / ESP
	Luces de freno; Iluminación interior.
	Controlador del habitáculo
	Luces de freno
	Elevalunas eléctricos; Sistema de calefacción y aire acondicionado y controlador del habitáculo.
	Luneta trasera calefactable en el lado izquierdo
	Luneta trasera calefactable en el lado derecho
	Limpiaparabrisas
	Inmovilizador del motor

Leggere  Renault Clio II (1999-2005) – caja de fusibles

	Asientos calefactables
	Intermitentes
	Acceso manos libres
	Tacógrafo
	Ventilador del sistema de calefacción y aire acondicionado
	Modificaciones adicionales
	Elevalunas eléctricos y controlador en el habitáculo
	Luz lateral derecha
	Luz lateral izquierda
	Luces de cruce derechas
	Luces de cruce izquierdas
	Luces antiniebla
	Luz de carretera izquierda
	Luz de carretera derecha
	ABS
	Luces del limpiaparabrisas
	Sistema de calefacción y aire acondicionado
	Desempañado
