Esquemas de cajas de fusibles y relés – Opel Movano A

Aplica a vehículos fabricados en los años:

1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 y 2010.

Compartimento del motor

Se encuentra debajo del capó a la izquierda del salpicadero.

Descripción de los relés

• Relé de suspensión neumática R1
• Relé R2 para el funcionamiento del motor para motores G9T y G9U en configuración de autobús de 16 plazas o para equipamiento adicional
• R3 Relé de parabrisas calefactado
• R4 No se utiliza
• R5 No se utiliza
• R6 No se utiliza
• R7 Relé del ventilador de refrigeración 2 en vehículos con aire acondicionado
• R8 No se utiliza
• R9 Relé de calefacción adicional 3
• R10a No se utiliza
• R10b No se utiliza
• R11 Relé de calefacción adicional 2
• Relé de la ECU del motor R12
• R13 Relé de calefacción adicional 1
• R14 Relé del ventilador de refrigeración del motor 1 en vehículos con calefacción y aire acondicionado
• Relé del compresor del aire acondicionado R15a
• Relé del calentador diésel R15b

Descripción de los fusibles

Tabla A (777)

1. 70A Fusible de alimentación de la caja de fusibles del habitáculo, interruptor de luces exteriores e intermitentes, encendido
2. 30A Fusible del panel de control del aire acondicionado
3. 70A Fusible de alimentación de la caja de fusibles del habitáculo, interruptor de luces exteriores e intermitentes
4. No se utiliza
5. 70A Fusible de alimentación del relé después del encendido 1, relé del parabrisas calefactado, caja de fusibles del habitáculo
6. 30A Fusible del relé de suspensión neumática
7. 70A Fusible del relé del parabrisas calefactado
8. 60A Fusible del relé de potencia de la ECU del ABS

Tabla B (777)

1. 70A Fusible para la alimentación del calentador adicional
2. 50A Relé del ventilador eléctrico del sistema de refrigeración del motor 1, relé de baja velocidad del ventilador eléctrico del sistema de refrigeración del motor
3. 30A Relé de calefacción adicional 1
4. 40A Solo para motor ZD3: Relé del ventilador eléctrico del sistema de refrigeración del motor 2
5. 70A Relé de calefacción adicional 2 y 3
6. Relé fusible 30A para el grupo de la bomba de la transmisión

Tabla A (597)

1. 20A Fusible del circuito del motor
2. 10A Fusible del relé de la bomba de combustible
3. No se utiliza
4. 25A sistema de inyección ECU

Tabla B (597)

1. 30A Relé de calefacción adicional 3
2. 30A Relé de calefacción adicional 2
3. 30A Relé de calefacción adicional 1
4. 5A Fusible de alimentación de la placa de contactos para equipamiento adicional

Habitáculo

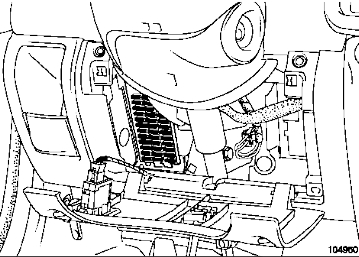

Caja de fusibles

Se encuentra debajo del salpicadero, detrás de la protección.

Tipo 1

Descripción

• F1 5A ECU, relé del motor de arranque, toma de diagnóstico
• F2 10A UCH, encendedor de la primera fila, cierre centralizado, parabrisas calefactado, regulación de velocidad mínima, relé de luz antiniebla trasera, panel de control del aire acondicionado, regulación de velocidad, interruptor de luces de freno, regulación de velocidad, suspensión neumática, regulación de ángulo de faros, elemento calefactor del parabrisas, ECU de asistencia al estacionamiento, regulador de velocidad, ECU de suspensión controlada
• F3 30A Fusible del interruptor de limpiaparabrisas/lavaparabrisas, UCH
• F4 15A Fusible del salpicadero, ECU del airbag, tacógrafo
• F5 15A Fusible del interruptor de luces de freno, alternador, interruptor de luces de marcha atrás, relé de luces de marcha atrás
• F6 15A Fusible del interruptor de limpiaparabrisas/lavaparabrisas, motor del limpiaparabrisas
• Fusible ABS F7 5A, sensor de velocidad del vehículo
• F8 15A Relé del ventilador de refrigeración del motor, relé del compresor del aire acondicionado, relé del calentador diésel
• F9 10A Fusible del sistema de audio, pantalla multifunción, interfaz de radioteléfono, módulo de comunicación central
• F10 30A Fusible del panel de control del aire acondicionado
• F11 10A Fusible del encendedor
• F12 15A Fusible de la toma de accesorios
• F13 5A Relé, ordenador de inyección
• F14 5A Fusible de la luz de posición izquierda, luz trasera izquierda, iluminación de matrícula izquierda, toma de remolque, UCH, sistema de audio, pantalla multifunción
• F15 5A Fusible de la luz de posición derecha, luz trasera izquierda, luz de matrícula derecha, toma de remolque, salpicadero
• F16 10A Fusible del faro izquierdo (luz de cruce), interruptor de control de ángulo de faros
• F17 10A Fusible del faro derecho (luz de cruce)
• F18 10A Fusible del faro izquierdo (luz de carretera), salpicadero
• F19 10A Fusible del faro derecho (luz de carretera)
• F20 10A Fusible de la luz antiniebla trasera, toma de remolque
• F21 15A Fusible de la bocina
• F22 5A Fusible de los elementos calefactores de los espejos exteriores
• F23 20A Fusible para la descongelación de la luneta trasera derecha
• F24 20A Fusible para la descongelación de la luneta trasera izquierda
• F25 No se utiliza
• F26 No se utiliza
• F27 5A Fusible del relé de suspensión
• F28 15A Fusible del tacógrafo, salpicadero, sirena de alarma, toma de diagnóstico, sensor de alarma antirrobo
• F29 10A Fusible del sistema de audio, pantalla multifunción, interfaz de radioteléfono, módulo de comunicación central
• F30 No se utiliza
• F31 5A Fusible del sensor de colisión, UCH
• F32 15A Fusible de la calefacción del asiento delantero, interruptor del espejo exterior
• F33 20A Interruptor de fusible, puerta del conductor con elevalunas eléctrico, interruptor de elevalunas, puerta del pasajero
• F34 20A Fusible del relé temporizado de alimentación de elevalunas
• F35 20A Relé, calentador diésel
• F36 15A Fusible del interruptor de parada de emergencia
• F37 30A Fusible del interruptor de cierre centralizado
• F38 No se utiliza
• F39 30A Fusible del interruptor del consumidor (alimentación de los fusibles F27, F28, F29 y F31)

Tipo 2

Descripción

1. Reservado
2. Reservado
3. Reservado
4. 20A – Antivandalismo, sensor de impacto
5. Reservado
6. 10A – Faro izquierdo (luz de carretera), salpicadero
7. 15A – Luz de techo, memoria del sistema de audio, salpicadero, receptor para control remoto de cerraduras de puertas, iluminación interior, indicador con reloj integrado, relé de control de cerradura de puerta, tacógrafo
8. 30A – Distribuidor de fusibles para consumidores de energía eléctrica
9. Reservado
10. 10A – Faro derecho (luz de carretera)
11. 7,5A – Luces antiniebla traseras, salpicadero
12. Reservado
13. Reservado
14. 20A – Motor del limpiaparabrisas
15. Reservado
16. 25A – Cierre centralizado de cerraduras de puertas
17. 30A – Lavaparabrisas
18. 2A – Toma para diagnóstico del sistema de diagnóstico OBD2
19. 5A – Suspensión neumática
20. 15A – Alarma, toma de diagnóstico
21. Reservado
22. 2A – Sistema antibloqueo (ABS)
23. 15A – Bocina
24. 7,5A – Bombillas lado derecho, iluminación de matrícula
25. Reservado
26. 5A – Elemento calefactor de la luneta trasera
27. 20A – Luces de posición izquierdas, luces de matrícula, iluminación de controles e interruptores de encendedores
28. Reservado
29. 15A – Asiento calefactado
30. 20A – Válvula electromagnética para detener motores diésel, sistema de calefacción, sistema de inyección.
31. 15A – Limpiaparabrisas, lavaparabrisas
32. 10A – Faro derecho (luz de cruce)
33. 25A – Elevalunas eléctrico para puertas de pasajeros
34. 20A – Luces de freno, luces de marcha atrás
35. 20A – Ventilador eléctrico para la entrada de aire en la cabina
36. 10A – Relé temporizado del lavaparabrisas, faro izquierdo (luz de cruce), salpicadero
37. 25A – Elevalunas eléctrico en la puerta del conductor
38. 7,5A – ECU del sistema de inyección
39. Reservado
40. 20A – Sistema de audio, relé del tacómetro, relé del calentador diésel
41. 10A – Elementos calefactores de los espejos exteriores
42. 15A – Indicador de luces exteriores no desactivadas, salpicadero
43. Reservado
44. 25A – Encendedor
45. 40A – Motor eléctrico del ventilador para la entrada de aire en la cabina del vehículo con aire acondicionado
46. 40A – Elemento calefactor de la luneta trasera

Caja de relés

Estos módulos están montados en la placa de relés del habitáculo, en el lado izquierdo del salpicadero.

Tipo 1

Descripción

Tipo 2

Descripción

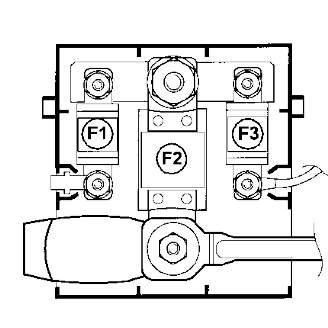

Fusibles de la batería

• F1 40A Caja de fusibles del habitáculo
• F2 – 400A – Alimentación de la caja de fusibles de los circuitos de alimentación, motor de arranque, sistema de arranque
• F3 – 40A – Fusible del relé de potencia del ordenador de inyección

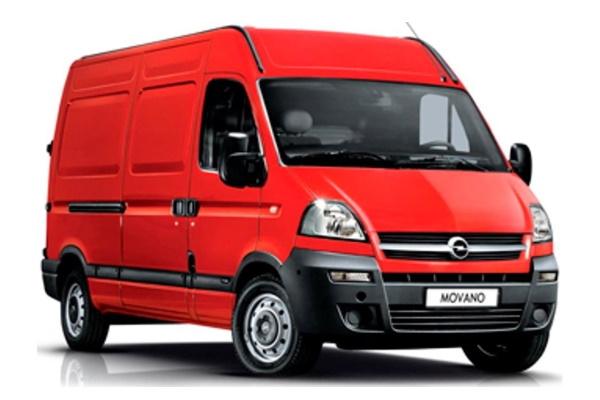

Acerca del Opel Movano A (1998-2010)

El Opel Movano A, fabricado entre 1998 y 2010, es un popular vehículo comercial que se caracteriza por su robustez y fiabilidad. Este modelo fue diseñado para satisfacer las necesidades de pequeñas y medianas empresas, ofreciendo amplio espacio de carga y asientos cómodos para el conductor y los pasajeros. El Opel Movano A estaba disponible con varias opciones de motor, incluyendo motores diésel que proporcionaban suficiente potencia y eficiencia para el uso diario. Su diseño práctico y la versatilidad del interior permitían adaptar el vehículo a diversas necesidades, lo que lo hizo popular entre artesanos y empresarios.

Esquema de la caja de fusibles del Opel Movano A

Esta página muestra el esquema de la caja de fusibles del Opel Movano A, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. Las ubicaciones típicas de la caja de fusibles para este modelo incluyen el área debajo del salpicadero y el compartimento del motor. Los esquemas detallan los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante prestar atención a su correcto mantenimiento y a la sustitución de los fusibles según las recomendaciones del fabricante.
