Opel Zafira A (1999-2005) – caja de fusibles
Opel

Opel Zafira A (1999-2005) – caja de fusibles

Carlos Martínez

Opel Zafira A – esquema de la caja de fusibles

Año de fabricación: 1999, 2000, 2001, 2002, 2003, 2004, 2005.

El fusible del encendedor de cigarrillos (toma de corriente) en el Opel Zafira A es el fusible 36 en la caja de fusibles del habitáculo.

Habitáculo

La caja de fusibles se encuentra debajo del salpicadero, detrás de la guantera. Para acceder a ella, es necesario presionar ligeramente las paredes laterales, abatir completamente la guantera y desconectarla. Luego, con una moneda, gire los tornillos de fijación 90° y retire el soporte de la guantera.

Interior del vehículo con guantera abierta mostrando la caja de fusibles.

Tipo 1

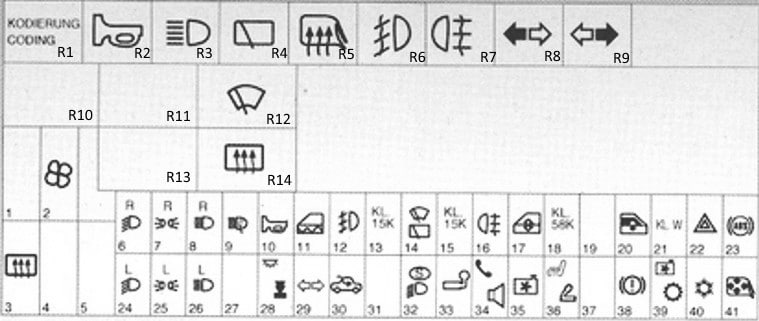

Detalle de la caja de fusibles tipo 1 ubicada detrás de la guantera.

Fusibles Opel Zafira A

Nº Descripción
R1 –
R2 Relé de la bocina
R3 Relé de los faros delanteros
R4 Relé del limpiaparabrisas trasero
R5 Relé del espejo calefactado
R6 Relé de las luces antiniebla
R7 Relé de la luz antiniebla trasera
R8 Relé de los intermitentes – derecho
R9 Relé de los intermitentes – izquierdo
R10 Transmisor de señal de audio del teléfono
R11 –
R12 Relé del motor del limpiaparabrisas delantero
R13 –
R14 Relé de la luneta trasera calefactada
R15 Unidad de control multifunción
1 –
2 30A) Calefactor/calefactor de asiento del aire acondicionado
3 Calefacción;

Aire acondicionado.
5 –
6 10A Luz derecha – faros delanteros, ajuste de iluminación de faros
7 10A Luces de posición delanteras/traseras (derecha), iluminación de matrícula
8 10A Luz derecha – luz de carretera
9 30A Bomba de lavafaros
10 15A Sonido de pitido
11 20A Cierre centralizado
12 15A Luces antiniebla
13 Pantalla multifunción 7,5 A
14 30A Motor del limpiaparabrisas delantero
15 7,5A Elevalunas eléctricos;

Techo practicable;

Espejos retrovisores eléctricos.
16 10A Luz antiniebla trasera
17 30A Elevalunas eléctricos
18 7,5A Control de iluminación de faros
19 –
20 30A Elevalunas eléctricos
21 7,5A Solapa de bloqueo de llave en el encendido (transmisión automática);

Sistema antivirus;

Sistema de audio.
22 15A Intermitentes;

Luces de emergencia;

Pantalla multifunción;

Ordenador de a bordo;

Intermitentes.
23 10A Sistema antibloqueo (ABS);

Dirección asistida.
24 10A Faro izquierdo – luces de cruce, ajuste de iluminación de faros
25 10A Luz delantera/trasera (izquierda), luz de matrícula
26 10A Faro izquierdo – luz de carretera
27 –
28 20A Luz interior
29 10A Intermitente;

Luz de advertencia;

Luz interior.
30 30A Portón trasero
31 –
32 10A Sistema de luces diurnas;

Sistema antivirus.
33 20A Toma de corriente del remolque – borne 30
34 20A Sistema de audio;

Pantalla multifunción.
35 10A Unidad de control de la transmisión automática;

Unidad de control del motor del ventilador de refrigeración;

Sistema de aire acondicionado.
36 20A Calefacción de asiento;

Fusible del encendedor de cigarrillos.
37 –
38 10A Luces de freno;

Sistema de control de la transmisión automática;

Pantalla multifunción;

Control de crucero.
39 7,5A Unidad de control de la transmisión automática;

Unidad de control del motor del ventilador de refrigeración;

Sistema de aire acondicionado.
40 7,5A Unidad de control del motor del ventilador de refrigeración;

Aire acondicionado.
41 10A Espejos retrovisores calefactados
Leggere  Opel Combo D (2011-2018) – caja de fusibles



Tipo 2



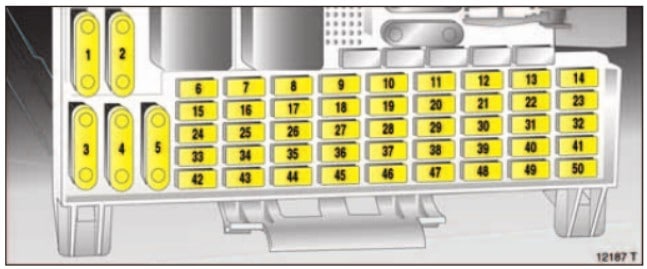

Caja de fusibles tipo 2 relacionada con el sistema de aire acondicionado.

Fusibles Opel Zafira A

R1 –
R2 Relé de la bocina
R3 Relé de los faros delanteros
R4 Relé del limpiaparabrisas trasero
R5 Relé del espejo calefactado
R6 Relé de las luces antiniebla
R7 Relé de la luz antiniebla trasera
R8 Relé – interruptor de intermitentes
R9 Activa el relé del interruptor de señal
R10 Transmisor de señal de audio del teléfono
R11 Convertidor de señal del sensor de velocidad de la rueda
R12 Relé del motor del limpiaparabrisas delantero
R13 Relé de la iluminación interior
R14 Relé de la luneta trasera calefactada
R15 Unidad de control multifunción
1 –
2 (30A) Calefacción/aire acondicionado de asiento calefactado
3 (40A) Luneta trasera calefactada
4 –
5 –
6 (10A) Faro derecho – luces de cruce, ajuste de iluminación de faros
7 (10A) Luces de posición/traseras derechas;

Iluminación de matrícula.
8 (10A) Faro derecho – luz de carretera
9 (30A) Bomba de lavafaros
10 (15A) Bocina
11 (20A) Cierre centralizado
12 (15A) Luces antiniebla
13 (5A) Pantalla multifunción
14 (30A) Motor del limpiaparabrisas delantero;

Techo practicable (descapotable).
15 (5A) Elevalunas eléctricos;

Techo practicable;

Espejos retrovisores eléctricos;

Iluminación interior;

Sistema antirrobo.
16 (10A) Luz antiniebla trasera
17 (30A) Elevalunas eléctricos
18 (5A) Ajuste de faros;

Iluminación de matrícula.
19 (10A) Sistema de audio;

Teléfono;

Pantalla multifunción.
20 (30A) Elevalunas eléctricos
21 (5A) Bloqueo e/m de llave en el encendido (transmisión automática);

Sistema antivirus;

Sistema de audio;

Teléfono.
22 (15A) Intermitentes;

Luces de emergencia;

Pantalla multifunción;

Ordenador de a bordo;

Indicadores.
23 (10A) Sistema antibloqueo (ABS);

Dirección asistida.
24 (10A) Faro izquierdo – luces de cruce, ajuste de iluminación de faros
25 (10A) Luz de posición/trasera izquierda;

Iluminación de matrícula.
26 (10A) Faro izquierdo – luz de carretera
27 (2A) Control del techo plegable
28 (5A) Iluminación interna
29 (10A) Intermitente;

Luz de advertencia;

Luz interna;

Sistema de control de la transmisión automática.
30 (30A) Techo practicable
31 (20A) Sistema de pulverización y limpieza de la luneta trasera
32 (10A) Sistema de luces diurnas;

Iluminación de advertencia;

Sistema antivirus;

Módulo de control del inmovilizador.
33 (20A) Toma de corriente del remolque – borne 30
34 (20A) Sistema de audio;

Pantalla multifunción;

Teléfono.
35 (10A) Módulo de control de la transmisión automática;

Módulo de control del motor del ventilador de refrigeración;

Sistema de aire acondicionado.
36 (15A) Calefacción de asiento;

Fusible del encendedor de cigarrillos.
37 (20A) Asientos calefactados
38 (10A) Luces de freno;

Control automático de la transmisión;

Pantalla multifunción;

Control de crucero.
39 (5A) Módulo de control de la transmisión automática;

Módulo de control del motor del ventilador de refrigeración;

Sistema de aire acondicionado.
40 (5A) Módulo de control del motor del ventilador de refrigeración;

Sistema de aire acondicionado.
41 (10A) Espejos retrovisores calefactados
42 (5A) Sensor de ocupación del asiento;

Lámpara interna.
43 (20A) Faro de xenón – derecho 2002 ^
44 (20A) Faro de xenón – izquierdo 2002 ^
45 (5A) Asientos calefactados 2002 ^
46 (15A) Gestión del motor 2002 ^
47 (20A) Calefactor auxiliar – Diésel
48 (5A) Control del techo plegable
49 –
50 (40A) Relé del motor del ventilador de refrigeración – 2,0 Diésel / 1,7 Diésel con A / C
Leggere  Opel Astra F (1991-2002) – caja de fusibles



Compartimento del motor

Debajo del capó hay 2 cajas de fusibles separadas: una con fusibles y otra con relés.

El esquema actual está impreso en la cubierta protectora.

Caja de fusibles

Diagrama

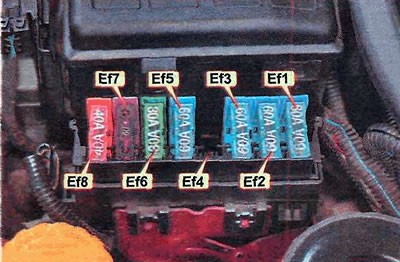

Diagrama detallado de la caja de fusibles del vehículo.

Ef1 60A Arranque
Ef2 Caja de fusibles/relés 60A — kit de intermitentes, faros, luces diurnas, sistema antirrobo, unidad de control del inmovilizador, gestión del motor
Ef3 Circuitos de alimentación 60A de la mayoría de los equipos eléctricos
Ef4 20A Motores eléctricos del ventilador de refrigeración (X12XE – sin aire acondicionado)
Ef5 60A ABS
Ef6 30A Gestión del motor
Ef7 80A bomba de dirección asistida
Ef8 40А Motores eléctricos del ventilador de refrigeración (gasolina – excepto Х20ХЕ con aire acondicionado)

Caja de fusibles

Esquema de la caja de fusibles con la ubicación de cada componente.

Tipo 1

1 –
2 Relé del motor del ventilador de refrigeración (excepto Z12XE)
3 Relé de la bomba de combustible (excepto Z20LET / Z22SE)
4 Relé de la bomba de combustible (Z22SE / Z20LET)
5 Relé del motor de la bomba de refrigerante (Z20LET)
6 Relé del motor del ventilador de refrigeración
7 Relé de retardo de los limpiaparabrisas de los faros
8 –

Tipo 2

1 –
2 Relé del motor del ventilador de refrigeración (X16SZR, X18XE1, X20XEV)
3 Relé del motor del ventilador de refrigeración (X14XE, X16XEL)
4 Relé de la bomba de combustible
5 –
6 Relé del motor del ventilador de refrigeración
7 Relé de retardo de los limpiaparabrisas de los faros
8 –
