Opel Astra F (1991-2002) – caja de fusibles
Opel Astra F – esquema de fusibles
Año de fabricación: 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
El fusible del encendedor de cigarrillos (toma de corriente) en el Opel Astra F es el fusible 20 en la caja de fusibles.
Habitáculo

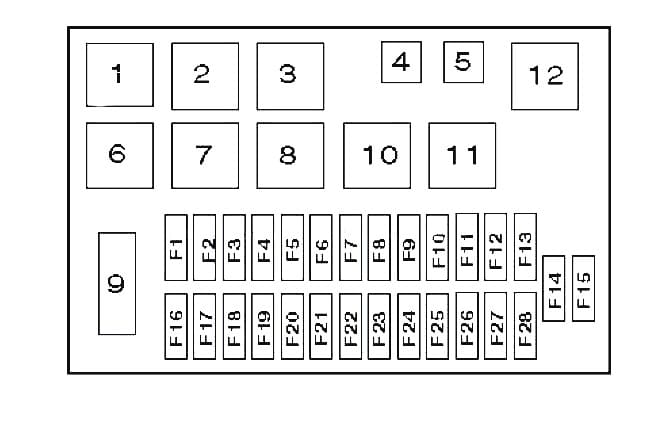

Caja de fusibles principal
Se encuentra debajo del salpicadero, en el lado del conductor, detrás del panel protector.
| 1 | Relé espejo calefactado |
| 2 | Relé – interruptor de intermitentes |
| 3 | Relé para el funcionamiento intermitente del limpiaparabrisas trasero |
| 4 | Relé de faros antiniebla |
| 5 | Relé de luces antiniebla traseras |
| 6 | Relé para el funcionamiento intermitente del limpiaparabrisas/irrigador delantero |
| 7 | Relé de luneta trasera calefactada |
| 8 | Faros para señal acústica de advertencia |
| 9 | Conector de diagnóstico (DLC) |
| 10 | Relé motor interruptor de aire de admisión 1 (aire acondicionado) |
| 11 | Relé de retardo de limpiaparabrisas de faros |
| 12 | Relé motor de salida de aire 2 (aire acondicionado) |
| F1 | 20A Cierre centralizado |
| F2 | Bomba de combustible 20A |
| F3 | 30A Bocina;
Limpiaparabrisas e irrigador delantero; Retardo de apagado de limpiaparabrisas; Motores de limpiaparabrisas delanteros y traseros; Irrigadores de faros. |
| F4 | 10A Faro izquierdo – luces de cruce, faro eléctrico – izquierdo, control de faros |
| F5 | 10A Faro derecho – luces de cruce, control eléctrico de faros – derecho, control de faros |
| F6 | 10A Sistema de control de transmisión automática;
Sistema de control ABS, ESP. |
| F7 | 10A Indicador de advertencia y señal acústica;
Espejos; Iluminación del habitáculo; Sistema de audio; Relé de desempañador trasero; Ventilador del radiador (diésel). |
| F8 | 20A Salida del conector de equipos eléctricos del remolque |
| F9 | 10A Faro encendido;
Ordenador de a bordo; Luces diurnas. |
| F10 | 30A Elevalunas eléctricos;
Tapa del maletero. |
| F11 | 10A Luz antiniebla trasera |
| F12 | 10A Luz de carretera – faro izquierdo |
| F13 | 10A Luz de carretera – faro derecho |
| F14 | 30A Calefactor eléctrico, control de aire acondicionado |
| F15 | Ventilador del radiador 30A |
| F 16 | 30A Luneta trasera calefactada |
| F17 | 20A Faros antiniebla |
| F18 | 10A Luces de posición izquierdas |
| F19 | 10A Iluminación de la matrícula;
Iluminación del salpicadero; Luces de posición derechas; Unidad de audio. |
| F20 | 20A Luces de marcha atrás;
Fusible del encendedor de cigarrillos; Asientos calefactados. |
| F21 | 30A Motor del ventilador del radiador del aire acondicionado;
Control de aire acondicionado. |
| F22 | Elevalunas eléctricos 30A |
| F23 | Limpiadores de faros 30A |
| F24 | 20A Ordenador de a bordo;
Intermitente; Luces de emergencia; Sistema de audio; Luces interiores; Reloj; Luces de emergencia; Iluminación y lámpara del maletero. |
| F25 | 10A Unidad de control electrónico para transmisión automática |
| F26 | Ventilador del radiador 30A – Diésel |
| F27 | 10A Luces diurnas |
| F28 | 15A Luces de freno, intermitentes;
ABS; Luces de emergencia. |
En la parte trasera de la caja de fusibles se pueden encontrar: el fusible del ventilador de refrigeración, el relé del motor de arranque, el fusible del ventilador de la calefacción.
Caja adicional
En el lado derecho, debajo del salpicadero, se pueden encontrar unidades de control separadas:
- Unidad de control electrónico para el cierre centralizado
- Unidad de control electrónico para la alarma antirrobo
- Unidad de control electrónico del motor
- Relé de la bomba de combustible
Compartimento del motor

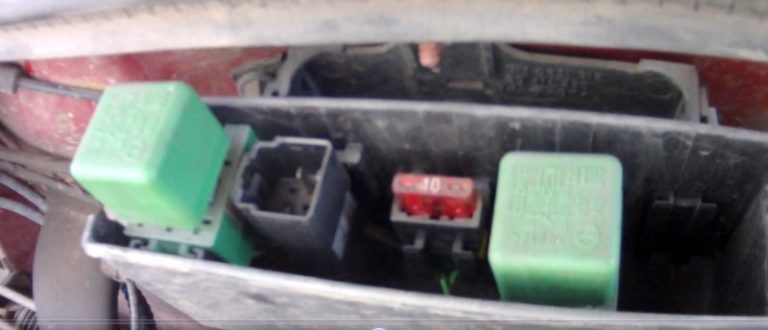

El bloque de montaje se encuentra en la parte trasera del compartimento del motor
Tipo 1
- Relé del motor del ventilador del condensador del aire acondicionado 1
- Relé del motor del ventilador del condensador del aire acondicionado 2
- Relé del motor del ventilador de refrigeración
- Relé del ventilador del condensador del aire acondicionado 3
Tipo 2
- Fusible del limpiador de faros
- Relé del limpiador de faros
- Relé de la bocina
- Fusible de la bocina
Tipo 3
| 1 | Relé compresor electromagnético del aire acondicionado |
| 2 | Relé motor ventilador del condensador del aire acondicionado — diésel |
| 3 | Relé bocina |
| 4 | Relé motor ventilador de refrigeración |
| F1 | (30A) Bocina |
| F2 | (10A) Interruptor del compresor del aire acondicionado |
Por separado, en el lado derecho, se puede localizar la unidad de control del sistema electrónico ABS.
Sobre el Opel Astra F (1991-2002)
El Opel Astra F, fabricado entre 1991 y 2002, es un automóvil compacto que se hizo popular gracias a su fiabilidad y practicidad. Este modelo estaba disponible en varias versiones de carrocería, incluyendo hatchback, sedán y familiar, lo que lo hacía adecuado para diversas necesidades de los conductores. El Astra F ofrecía una amplia gama de motores, desde los de gasolina de 1.4 litros hasta las versiones más potentes de 2.0 litros, así como motores diésel, que eran populares por su eficiencia. Gracias a su robusta construcción y su cómodo interior, el Opel Astra F se convirtió en un vehículo popular tanto para familias como para individuos.
Esquema de la caja de fusibles del Opel Astra F
Esta página muestra el esquema de la caja de fusibles del Opel Astra F, que es esencial para el correcto mantenimiento y reparación del sistema eléctrico del vehículo. En este modelo, la caja de fusibles se encuentra normalmente en el espacio debajo del salpicadero, en el lado del conductor, o en el compartimento del motor. Los esquemas de esta página muestran detalladamente los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar la seguridad y funcionalidad del vehículo, por lo que es importante conocer su disposición y función.
