Opel Mokka X (2017-2019…) – caja de fusibles
Opel Mokka X (2017-2019…) – diagrama de fusibles
Año de producción: 2017, 2018, 2019.
El fusible del encendedor de cigarrillos (toma de corriente) en el Opel Mokka X es el fusible n.º 21 (toma de corriente – delantera), n.º 23 (toma de corriente – consola central trasera) en el diagrama de fusibles del salpicadero.
Ubicación del diagrama de fusibles

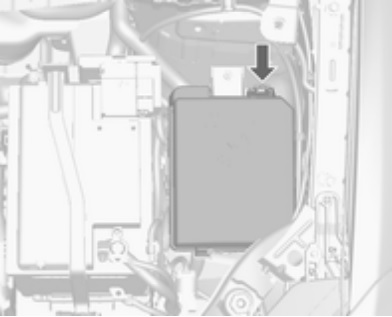

Compartimento del motor
Retire la cubierta, levántela y extráigala.

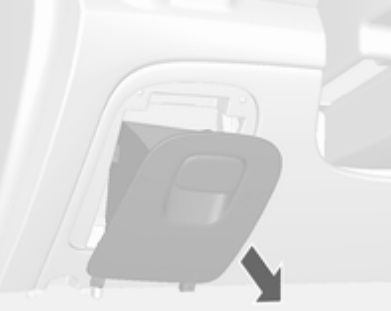

Panel de instrumentos
En vehículos con volante a la izquierda, el diagrama de fusibles se encuentra debajo del salpicadero, en el lado del conductor.
Para acceder a los fusibles, retire el cajón. Para quitar el cajón, ábralo y tire de él.
En vehículos con volante a la derecha, se encuentra detrás de la cubierta de la guantera, en el lado del pasajero.
Para acceder a los fusibles, abra la guantera, luego abra la cubierta, dóblela y tire de ella.

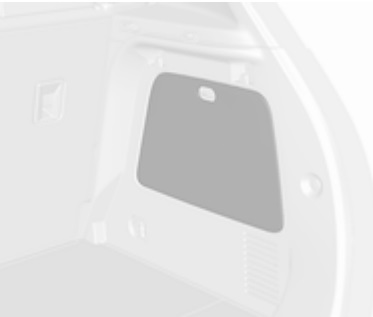

Compartimento de carga
Se encuentra en el lado izquierdo del compartimento trasero.
Para acceder a los fusibles, retire la cubierta.
2017

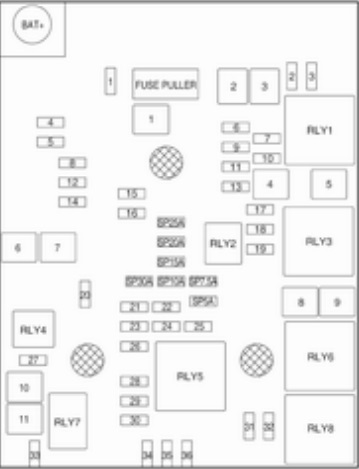

Compartimento del motor
Asignación de fusibles en el compartimento del motor (2017)
| N.º | Descripción |
|---|---|
| N.º | Descripción |
| Minifusibles: | |
| 1 | Techo solar |
| 2 | Interruptor del espejo exterior;
Sensor de lluvia. |
| 3 | – |
| 4 | – |
| 5 | Módulo de control de freno eléctrico |
| 6 | Sensor de batería inteligente |
| 7 | Bloqueo de la columna de dirección |
| 8 | Módulo de control de la transmisión |
| 9 | – |
| 10 | Cámara de marcha atrás;
Espejo retrovisor interior; Interruptor de faros; Faro. |
| 11 | Limpiaparabrisas trasero |
| 12 | Luneta trasera térmica |
| 13 | Asiento, soporte lumbar |
| 14 | Espejos exteriores calefactables |
| 15 | Módulo GPL;
Módulo de control del sistema de alimentación. |
| 16 | Calefacción de asiento |
| 17 | Módulo de control de la transmisión R / C;
Bomba de agua; Calefactor auxiliar. |
| 18 | Módulo de control del motor R / C |
| 19 | Bomba de combustible |
| 20 | – |
| 21 | Ventilador de refrigeración |
| 22 | – |
| 23 | Bobina de encendido;
Inyectores. |
| N.º | Descripción |
|---|---|
| 24 | Bomba del lavaparabrisas |
| 25 | Actuador del faro (derecho) |
| 26 | Sensores de control del motor |
| 27 | – |
| 28 | Encendido |
| 29 | Encendido 1/2 |
| 30 | Sistema de escape |
| 31 | Faros de luz de carretera (izquierda) |
| 32 | Faros de luz de carretera (derecha) |
| 33 | Módulo de control del motor |
| 34 | Bocina |
| 35 | Sistema de aire acondicionado |
| 36 | Faro antiniebla delantero |
| Fusibles tipo J: | |
| 1 | Módulo de control de freno eléctrico |
| 2 | Limpiaparabrisas delantero |
| 3 | Módulo de alimentación |
| 4 | Bloque de alimentación de la caja de fusibles del salpicadero |
| 5 | – |
| 6 | Dispositivo de calentamiento de combustible |
| 7 | Motor de arranque |
| 8 | Ventilador de refrigeración |
| 9 | Ventilador de refrigeración |
| 10 | Módulo de control del motor;
Bujía incandescente. |
| 11 | Motor de arranque |

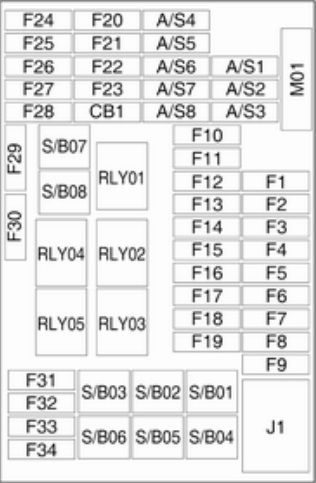

Panel de instrumentos
Asignación de fusibles en la caja de fusibles (2017)
| N.º | Descripción |
|---|---|
| N.º | Descripción |
| Minifusibles: | |
| 1 | Módulo de control de la carrocería |
| 2 | Módulo de control de la carrocería |
| 3 | Módulo de control de la carrocería |
| 4 | Módulo de control de la carrocería |
| 5 | Módulo de control de la carrocería |
| 6 | Módulo de control de la carrocería |
| 7 | Módulo de control de la carrocería |
| 8 | Módulo de control de la carrocería |
| 9 | Encendido |
| 10 | Módulo de diagnóstico de seguridad |
| 11 | Conector de datos |
| 12 | Control de climatización |
| 13 | Cierre de puertas |
| 14 | Módulo de cierre centralizado |
| 15 | Advertencia de salida de carril;
Espejo interior. |
| 16 | Iluminación frontal adaptativa |
| 17 | Bloqueo de la columna |
| 18 | Módulo de asistencia al aparcamiento por ultrasonidos |
| 19 | Módulo de control de la carrocería;
Ajuste de tensión regulable. |
| 20 | Volante |
| 21 | Encendedor de cigarrillos;
Conector de alimentación de accesorios de CC (delantero). |
| N.º | Descripción |
|---|---|
| 22 | – |
| 23 | Encendedor de cigarrillos;
Toma de corriente de accesorios de CC (consola central trasera). |
| 24 | Reserva |
| 25 | Módulo de servicios telemáticos |
| 26 | Volante calefactable |
| 27 | Cuadro de instrumentos;
Sistema de información; Interruptor de calefacción adicional. |
| 28 | Toma de remolque |
| 29 | Sistema de visualización, entretenimiento |
| 30 | Módulo de control de la transmisión |
| 31 | Cuadro de instrumentos |
| 32 | Sistema de infoentretenimiento |
| 33 | Toma de remolque |
| 34 | Módulo de acceso pasivo, arranque pasivo |
| Fusibles S / B: | |
| 1 | Interruptor de asiento eléctrico |
| 2 | Reserva |
| 3 | Elevalunas eléctricos delanteros |
| 4 | Elevalunas eléctricos traseros |
| 5 | Modo logístico |
| 6 | Interruptor de asiento eléctrico |
| 7 | Reserva |
| 8 | Reserva |

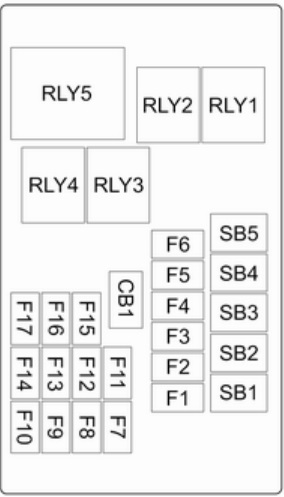

Compartimento de equipaje
Asignación de fusibles en el compartimento de equipaje (2017)
| N.º | Circuito |
|---|---|
| N.º | Circuito |
| Minifusibles: | |
| 1 | – |
| 2 | – |
| 3 | Amplificador |
| 4 | – |
| 5 | Tracción total |
| 6 | Reserva |
| 7 | – |
| 8 | Reserva |
| 9 | Reserva |
| N.º | Circuito |
|---|---|
| 10 | Reserva |
| 11 | – |
| 12 | Reserva |
| 13 | – |
| 14 | – |
| 15 | Reserva |
| 16 | – |
| Fusibles S / B: | |
| 1 | Transformador CC / CC 400W |
| 2 | Transformador CC / CC 400W |
| 3 | – |
2018, 2019
Compartimento del motor
Asignación de fusibles en el compartimento del motor (2018, 2019)
| N.º | Descripción |
|---|---|
| N.º | Descripción |
| Minifusibles: | |
| 1 | Techo solar |
| 2 | Interruptor del espejo exterior;
Sensor de lluvia. |
| 3 | – |
| 4 | – |
| 5 | Módulo de control de freno eléctrico |
| 6 | Sensor de batería inteligente |
| 7 | Bloqueo de la columna de dirección |
| 8 | Módulo de control de la transmisión |
| 9 | – |
| 10 | Cámara de marcha atrás;
Espejo retrovisor interior; Interruptor de faros; Faro. |
| 11 | Limpiaparabrisas trasero |
| 12 | Luneta trasera térmica |
| 13 | Asiento, soporte lumbar |
| 14 | Espejos exteriores calefactables |
| 15 | Módulo GPL;
Módulo de control del sistema de alimentación. |
| 16 | Calefacción de asiento |
| 17 | Módulo de control de la transmisión R / C;
Bomba de agua; Calefactor auxiliar. |
| 18 | Módulo de control del motor R / C |
| 19 | Bomba de combustible |
| 20 | – |
| 21 | Ventilador de refrigeración |
| 22 | – |
| 23 | Bobina de encendido;
Inyectores. |
| N.º | Descripción |
|---|---|
| 24 | Bomba del lavaparabrisas |
| 25 | Actuador del faro (lado derecho) |
| 26 | Sensores de control del motor |
| 27 | – |
| 28 | Encendido |
| 29 | Encendido 1/2 |
| 30 | Sistema de escape |
| 31 | Faros antiniebla izquierdos |
| 32 | Faros antiniebla derechos |
| 33 | Módulo de control del motor |
| 34 | Bocina |
| 35 | Sistema de aire acondicionado |
| 36 | Faro antiniebla delantero |
| Fusibles tipo J: | |
| 1 | Módulo de control de freno eléctrico |
| 2 | Limpiaparabrisas delantero |
| 3 | Módulo de alimentación |
| 4 | Bloque de alimentación de la caja de fusibles del salpicadero |
| 5 | – |
| 6 | Dispositivo de calentamiento de combustible |
| 7 | Motor de arranque |
| 8 | Ventilador de refrigeración |
| 9 | Ventilador de refrigeración |
| 10 | Módulo de control del motor;
Bujía de encendido. |
| 11 | Motor de arranque |
Panel de instrumentos
Asignación de fusibles en la caja de fusibles (2018, 2019)
| N.º | Descripción |
|---|---|
| N.º | Descripción |
| Minifusibles: | |
| 1 | Módulo de control de la carrocería |
| 2 | Módulo de control de la carrocería |
| 3 | Módulo de control de la carrocería |
| 4 | Módulo de control de la carrocería |
| 5 | Módulo de control de la carrocería |
| 6 | Módulo de control de la carrocería |
| 7 | Módulo de control de la carrocería |
| 8 | Módulo de control de la carrocería |
| 9 | Encendido |
| 10 | Módulo de diagnóstico de seguridad |
| 11 | Conector de datos |
| 12 | Control de climatización |
| 13 | Cierre de puertas |
| 14 | Módulo de cierre centralizado |
| 15 | Advertencia de salida de carril;
Espejo interior. |
| 16 | Iluminación frontal adaptativa |
| 17 | Bloqueo de la columna |
| 18 | Módulo de asistencia al aparcamiento por ultrasonidos |
| 19 | Módulo de control de la carrocería;
Ajuste de tensión regulable. |
| 20 | Volante |
| 21 | Encendedor de cigarrillos;
Conector de alimentación de accesorios de CC (delantero). |
| 22 | – |
| N.º | Descripción |
|---|---|
| 23 | Encendedor de cigarrillos;
Toma de corriente de accesorios de CC (consola central trasera). |
| 24 | Reserva |
| 25 | Módulo de servicios telemáticos |
| 26 | Volante calefactable |
| 27 | Cuadro de instrumentos;
Sistema de información; Interruptor de calefactor adicional. |
| 28 | Toma para remolque |
| 29 | Sistema de visualización, entretenimiento |
| 30 | Módulo de control de la transmisión |
| 31 | Cuadro de instrumentos |
| 32 | Sistema de infoentretenimiento |
| 33 | Toma para remolque |
| 34 | Módulo de acceso pasivo, arranque pasivo |
| Fusibles S / B: | |
| 1 | Interruptor de asiento eléctrico |
| 2 | Reserva |
| 3 | Elevalunas eléctricos delanteros |
| 4 | Elevalunas eléctricos traseros |
| 5 | Modo logístico |
| 6 | Interruptor de asiento eléctrico |
| 7 | Reserva |
| 8 | Reserva |
| Fusibles Midi: | |
| M01 | PTC |
Compartimento de pasajeros
Asignación de fusibles en el compartimento de pasajeros (2018, 2019)
| N.º | Descripción |
|---|---|
| N.º | Descripción |
| Minifusibles: | |
| 1 | Amplificador |
| 2 | Tracción total |
| 3 | – |
| 4 | 2018: No utilizado 2019: Reducción catalítica selectiva |
| 5 | 2018: No utilizado 2019: Reducción catalítica selectiva |
| 6 | 2018: Reserva 2019: Reducción catalítica selectiva |
| 7 | 2018: No utilizado 2019: Reducción catalítica selectiva |
| 8 | Reserva |
| 9 | Reserva |
| N.º | Descripción |
|---|---|
| 10 | Reserva |
| 11 | – |
| 12 | Reserva |
| 13 | – |
| 14 | – |
| 15 | Reserva |
| 16 | – |
| Fusibles S / B: | |
| 1 | Transformador CC / CC 400W |
| 2 | Transformador CC / CC 400W |
| 3 | – |
