Opel Corsa D (2006-2014) – caja de fusibles
Opel Corsa D (2006-2014) – esquema de fusibles
Año de fabricación: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
El fusible del encendedor de cigarrillos (toma de corriente) en el Opel Corsa D es el fusible 29 en la caja de fusibles del compartimento del motor.

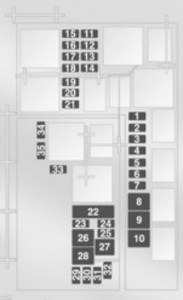

Caja de fusibles en el compartimento del motor
La caja de fusibles se encuentra en la parte delantera izquierda del compartimento del motor. Retira la tapa, levántala y sácala.
| Número | Descripción |
| 1 | Motor de arranque |
| 2 | Sistema de aire acondicionado |
| 3 | Calentador del filtro de diésel |
| 4 | Bocina |
| 5 | Transmisión manual automatizada;
Transmisión automática. |
| 6 | Unidad de control del motor |
| 7 | Faros antiniebla |
| 8 | Refrigeración del motor |
| 9 | Refrigeración del motor |
| 10 | Transmisión manual automatizada |
| 11 | Bujía incandescente;
Sistema de encendido. |
| 12 | Ajuste del ángulo de los faros;
Iluminación frontal adaptativa. |
| 13 | Sistema de aire acondicionado |
| 14 | Transmisión manual automatizada |
| 15 | Faros principales (derecho) |
| 16 | Faros principales (izquierdo) |
| 17 | Relé principal |
| 18 | Unidad de control del motor |
| 19 | Airbag |
| 20 | Relé principal |
| 21 | Relé principal |
| 22 | Módulo de control central |
| 23 | Advertencia de baja presión de neumáticos |
| 24 | Bomba de combustible |
| 25 | ABS |
| 26 | Luneta trasera térmica |
| 27 | ABS |
| 28 | Ventilador interior |
| 29 | Encendedor de cigarrillos |
| 30 | Sistema de aire acondicionado |
| 31 | Elevalunas (izquierdo) |
| 32 | Elevalunas (derecho) |
| 33 | Espejos exteriores calefactables |
| 34 | – |
| 35 | – |
Caja de fusibles del salpicadero
La caja de fusibles se encuentra detrás del interruptor de las luces. Tira del borde superior del panel y dóblalo.
En vehículos con volante a la derecha, la caja de fusibles se encuentra detrás de la tapa en la guantera. Abre la guantera y retira la tapa. Para cerrar, primero coloca la tapa y luego bloquéala en su posición.
| Número | Descripción |
| 1 | – |
| 2 | Instrumentos;
Pantalla de información. |
| 3 | Radio |
| 4 | Llave de arranque |
| 5 | Boquilla de pulverización del parabrisas |
| 6 | Cierre centralizado – tapa trasera |
| 7 | Cierre centralizado |
| 8 | – |
| 9 | Iluminación de bienvenida |
| 10 | Dirección asistida eléctrica |
| 11 | Interruptor de luces;
Luz de freno. |
| 12 | ABS;
Luz de freno. |
| 13 | Volante calefactable |
| 14 | Asistente de estacionamiento;
Sensor de lluvia; Espejo interior. |
Caja de fusibles en el maletero
La caja de fusibles se encuentra en el lado izquierdo del habitáculo, detrás de la tapa. Retira la tapa.
| Nº | Descripción |
| 1 | Iluminación frontal adaptativa |
| 2 | – |
| 3 | Calefacción del asiento (izquierdo) |
| 4 | Calefacción del asiento (derecho) |
| 5 | – |
| 6 | – |
| 7 | – |
| 8 | Sistema de asistencia trasera;
Equipo de remolque. |
| 9 | – |
| 10 | – |
| 11 | – |
| 12 | – |
| 13 | – |
| 14 | – |
| 15 | Sistema de asistencia trasera;
Equipo de remolque. |
| 16 | – |
| 17 | Techo abierto |
Acerca del Opel Corsa D (2006-2014)
El Opel Corsa D, fabricado entre 2006 y 2014, es un popular coche compacto que se caracteriza por su diseño moderno y su eficiente consumo de combustible. Este modelo está disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, que ofrecen potencias desde 60 hasta 192 caballos. El Corsa D es conocido por su fiabilidad y practicidad, lo que lo convierte en una opción ideal para el entorno urbano. El interior del vehículo está diseñado con énfasis en la comodidad y la funcionalidad, ofreciendo suficiente espacio tanto para los pasajeros como para el equipaje.
Esquema de la caja de fusibles del Opel Corsa D
Esta página muestra el esquema de la caja de fusibles para el Opel Corsa D, que es esencial para el correcto mantenimiento y reparación del vehículo. Las ubicaciones típicas de la caja de fusibles en este modelo incluyen el compartimento del motor y el interior del vehículo, generalmente debajo del salpicadero. Los esquemas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar fusibles, es importante utilizar siempre repuestos con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave que garantiza la protección de los circuitos eléctricos y el correcto funcionamiento del vehículo.
