Opel Vectra B (1995-2002) – caja de fusibles
Opel Vectra B – esquema de fusibles
Año de fabricación: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Caja de fusibles en el compartimento del motor.

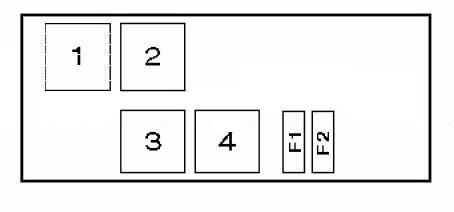

Caja de fusibles n.º 1 (1995-2000)
| 1 | Relé de la bomba de aire |
| 2 | Relé de retardo de la bomba de los limpiaparabrisas de los faros |
| 3 | Relé de las bujías (1,7 DT) |
| 4 | Relé del calentador de combustible (1,7 DT) |
| F1 | (30A) Calentador de combustible |
| F2 | (60A) Bujías |
| F1 | (60A) Caja de fusibles de la consola/panel de relés 1, interruptor de arranque |
| F2 | (60A) Sistema de alarma, caja de fusibles en la consola/panel de relés 1 |
| F3 | (60A) Interruptor combinado;
Luces diurnas; Caja de fusibles/relé en la consola; Faros; Interruptor de faros; Inmovilizador; Módulo de control multifunción. |
| F4 | (60A) Sistema antibloqueo (ABS);
Sistema de control de tracción (TCS). |
| F5 | (60A) Sistema de inyección de aire secundario (AIR) |
| F6 | (60A) Gestión del motor, fusibles F56, F59-Diésel |
Caja de fusibles n.º 2 (1995-2000).
Tipo A.
| 1 | Relé del temporizador del ventilador del motor |
| 2 | Relé del motor del ventilador del motor I |
| 3 | Relé del motor del ventilador del motor II |
| 4 | Relé del motor del ventilador del líquido refrigerante III |
| 5 | Relé del motor del ventilador del motor IV |
| 6 | Relé del motor del ventilador del líquido refrigerante V |
| 1 | Relé del temporizador del ventilador del motor |
| 2 | Relé del motor del ventilador del motor I |
| 3 | Relé del motor del ventilador del motor II |
| 4 | Relé del motor del ventilador del líquido refrigerante III |
| 5 | Relé del motor del ventilador del motor IV |
| F1 | (30A) Motor del ventilador del motor |
| F2 | (30A) Motor del ventilador del motor |
| 7 | Relé del motor del ventilador del motor |
| 8 | Relé del motor del ventilador del motor |
| 9a | Fusible F50 (30A) – motor del ventilador del líquido refrigerante del motor |
| 9b | Fusible F52 (30A) – motor del ventilador del líquido refrigerante del motor |
| 7a | |
| 7b | Fusible F52 (30A) – motor del ventilador del líquido refrigerante del compartimento del motor |
| 8 | Relé del motor del ventilador del compartimento del motor |
| 9 | Relé del motor del ventilador del compartimento del motor |
Caja de fusibles n.º 3 (1995-2000).
| 1 | Relé del embrague del compresor del aire acondicionado (2,5) |
| 2 | Relé del motor del ventilador del motor II (1,8/2,0) |
| F1 | (30A) Motor del ventilador del motor |
| F2 | (30A) Motor del ventilador del motor |
| 1 | – |
| 2 | Relé del embrague del compresor de CA |
| 3 | Relé del motor del ventilador del compartimento del motor |
| 4 | Relé del motor del ventilador del compartimento del motor |
| 5 | Relé del motor del ventilador del compartimento del motor |
| 6 | Relé del motor del ventilador del compartimento del motor |

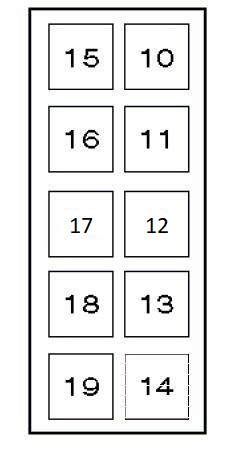

Caja de fusibles n.º 4.
| 10 | – |
| 11 | – |
| 12 | Relé de la bomba de combustible X16XEL/Y16XE/Z16SE/Z16XE/X18XE1/X18E1/Z18XE/C20SEL/Z22SE/Y26SE) |
| 13 | Relé de gestión del motor (EC) (excepto X16SZR) |
| 14 | – |
| 15 | – |
| 16 | – |
| 17 | – |
| 18 | Relé de retardo de la bomba de los limpiaparabrisas de los faros |
| 19 | Relé de la bomba de inyección de aire secundario (AIR) |
Caja de fusibles en el habitáculo del Opel Vectra B.

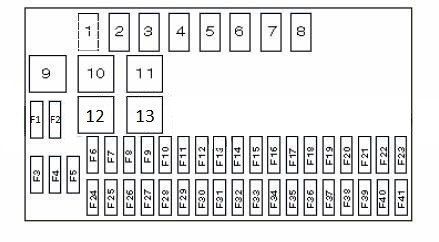

Esquema de la caja de fusibles (1995-2000).
| 1 | Relé de la bocina |
| 2 | Relé de las luces de carretera |
| 3 | Relé del limpiaparabrisas trasero |
| 4 | Relé de la calefacción de los espejos exteriores |
| 5 | Relé de las luces antiniebla |
| 6 | Relé de la luz antiniebla trasera |
| 7 | Relé del intermitente – izquierdo |
| 8 | Relé del intermitente – derecho |
| 9 | Relé del aire acondicionado |
| 10 | Relé del motor del ventilador de CA/calefacción -1 |
| 11 | Relé del motor del limpiaparabrisas delantero |
| 12 | Relé del motor del ventilador de CA/calefacción -2 |
| 13 | Relé de la luneta trasera térmica |
| F1 | – |
| F2 | (30A) Sistema de CA, motor del ventilador del líquido refrigerante del motor |
| F3 | (40A) Luneta trasera térmica |
| F4 | – |
| F5 | – |
| F6 | (10A) Luces de cruce del faro derecho;
Grupo de regulación de luces del faro derecho, |
| F7 | (10A) Luces de posición y traseras derechas |
| F8 | (10A) Luces de carretera del faro derecho;
Luz de control de las luces de carretera. |
| F9 | (30A) Sistema de limpiaparabrisas de los faros |
| F10 | – |
| F11 | (30A) Cierre centralizado |
| F12 | (20A) Luces antiniebla delanteras |
| F13 | – |
| F14 | (30A) Limpiaparabrisas delanteros |
| F15 | – |
| F 16 | (10A) Luces antiniebla traseras |
| F17 | (30A) Elevalunas eléctricos – traseros |
| F18 | (10A) Luces de matrícula |
| F19 | (20A) Bomba de combustible |
| F20 | (30A) Elevalunas eléctricos – delanteros |
| F21 | – |
| F22 | (20A) Advertencia de peligro;
Pantalla de información; Ordenador de a bordo; Luz interior; Sistema de audio; Luces de advertencia; Módulo de control combinado; Motores del ventilador del líquido refrigerante del motor. |
| F23 | – |
| F24 | (10A) Luces de cruce del faro izquierdo;
Regulador de faros izquierdos. |
| F25 | (10A) Luces de posición y traseras izquierdas |
| F26 | (10A) Luces de carretera del faro izquierdo |
| F27 | – |
| F28 | – |
| F29 | (10A) Luces de advertencia;
Espejos eléctricos; Elevalunas eléctricos; Techo eléctrico; Control de crucero; Luces interiores. |
| F30 | (30A) Techo eléctrico |
| F31 | – |
| F32 | – |
| F33 | (20A) Toma para remolque – borne 30 |
| F34 | (20A) Cambio automático de CD |
| F35 | (10A) ABS, control de tracción, transmisión automática |
| F36 | (20A) Asientos delanteros calefactables |
| F37 | – |
| F38 | (10A) Luces de freno, transmisión automática;
Pantalla de información; Control de crucero. |
| F39 | (10A) Transmisión automática |
| F40 | (10A) Motores del ventilador del líquido refrigerante del motor;
Luneta trasera térmica. |
| F41 | (10A) Calentadores de los espejos exteriores |

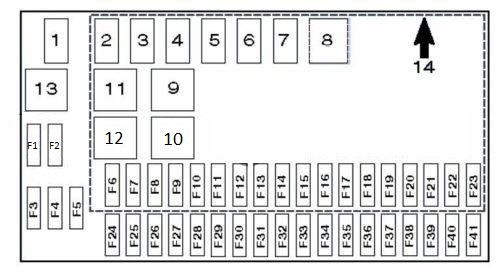

Esquema de la caja de fusibles (2000-2002).
| 1 | Puente (iluminación de matrícula) |
| 2 | Relé de la bocina |
| 3 | Relé de las luces de carretera |
| 4 | Relé del motor del limpiaparabrisas trasero |
| 5 | Relé de la calefacción de los espejos exteriores |
| 6 | Relé de las luces antiniebla |
| 7 | Relé de la luz antiniebla trasera |
| 8 | Relé del intermitente |
| 9 | Relé del motor del limpiaparabrisas delantero |
| 10 | Relé de la luneta trasera térmica |
| 11 | Relé del ventilador de la calefacción (con aire acondicionado) |
| 12 | Relé del ventilador de la calefacción (con aire acondicionado) |
| 13 | Relé de corriente alterna |
| 14 | Módulo de control multifunción |
| F1 | – |
| F2 | (30A) Calefacción/aire acondicionado (AC) |
| F3 | (40A) Luneta trasera térmica |
| F4 | – |
| F5 | – |
| F6 | (10A) Ajuste de faros;
Faro derecho – luces de cruce. |
| F7 | (10A) Luces de posición/traseras derechas |
| F8 | (10A) Faro derecho – luz de carretera |
| F9 | (30A) Rociadores de faros |
| F10 | (20A) Bocina |
| F11 | (30A) Cierre centralizado |
| F12 | (20A) Luces antiniebla |
| F13 | – |
| F14 | (30A) Limpiaparabrisas delantero |
| F15 | (5A) Iluminación interior |
| F 16 | (10A) Luces antiniebla traseras |
| F17 | (30A) Elevalunas eléctricos |
| F18 | (10A) Iluminación de matrícula |
| F19 | (10A) Sistema de audio |
| F20 | (30A) Elevalunas eléctricos |
| F21 | (10A) Cierre centralizado del sistema de audio;
Luces de emergencia; Bloqueo electromagnético de la posición de estacionamiento de la transmisión. |
| F22 | (20A) Aire acondicionado (AC);
Sistema de audio; Pantalla multifunción digital; Motor del ventilador del líquido refrigerante del motor; Luces de emergencia; Luces de advertencia en el salpicadero. |
| F23 | – |
| F24 | (10A) Faro izquierdo – luces de carretera, ajuste de faros |
| F25 | (10A) Luces de posición/traseras izquierdas |
| F26 | (10A) Faro izquierdo – luz de carretera |
| F27 | – |
| F28 | (20A) Calentador del líquido refrigerante del motor (Diésel) |
| F29 | (10A) Espejos laterales eléctricos;
Elevalunas eléctricos; Faros – luces de carretera; Intermitentes; Luces de advertencia; Iluminación interior; Salpicadero; Luces de advertencia del salpicadero; Luces de marcha atrás; Techo practicable |
| F30 | (30A) Techo practicable |
| F31 | (5A) Iluminación del salpicadero |
| F32 | (10A) Luces diurnas |
| F33 | (30A) Toma para remolque |
| F34 | (10A) Cambiador de CD de la unidad de audio |
| F35 | (10A) Sistema antibloqueo (ABS);
Transmisión automática (AT); Sistema de control de tracción (TCS). |
| F36 | (20A) Aire acondicionado (AC);
Asientos calefactables. |
| F37 | (10A) Encendedor de cigarrillos |
| F38 | (10A) Aire acondicionado (AC);
Control de crucero; Pantalla multifunción digital; Motor del ventilador del líquido refrigerante del motor; Luces de freno |
| F39 | (10A) Transmisión automática (AT) |
| F40 | (10A) Aire acondicionado (AC);
Motor del ventilador del líquido refrigerante del motor. |
| F41 | (10A) Espejos laterales calefactables |
Sobre el Opel Vectra B (1995-2002)
El Opel Vectra B, fabricado entre 1995 y 2002, es la segunda generación del popular modelo de gama media del fabricante alemán Opel. Este modelo era conocido por su fiabilidad y confort, ofreciendo varias variantes de carrocería, incluyendo sedán, familiar y hatchback. El Vectra B estaba disponible con diversas motorizaciones, desde motores de gasolina de 1.6 litros hasta los más potentes motores V6 de 2.5 litros, así como variantes diésel. Gracias a su amplia gama de motores y equipamiento, se convirtió en una opción popular para familias y empresarios que buscaban un vehículo fiable y espacioso.
Esquema de la caja de fusibles del Opel Vectra B
Esta página muestra el esquema de la caja de fusibles del Opel Vectra B, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. Las ubicaciones típicas de la caja de fusibles para este modelo incluyen el compartimento del motor y el interior del vehículo, generalmente en la zona del salpicadero. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar la seguridad y funcionalidad del vehículo, por lo que es importante conocer su configuración.
