Opel Astra K (2016-2021) – caja de fusibles

Ubicación de la caja de fusibles

La caja de fusibles se encuentra en la parte delantera, en el lado izquierdo del compartimento del motor.

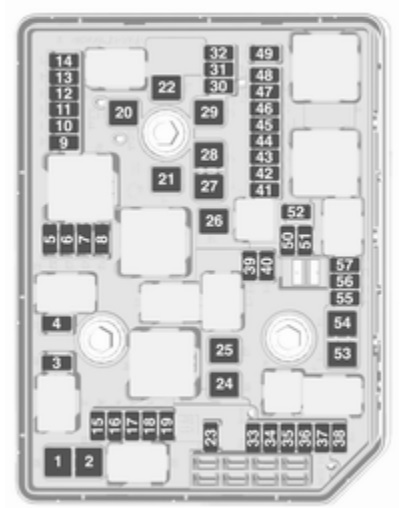

Diagrama de la caja de fusibles

Asignación de fusibles en el compartimento del motor

Nº	Descripción
Nº	Descripción
1	Motor de arranque
2	Motor de arranque
3	Sensor de gases de escape
4	Módulo de control del motor
5	2016-2018: Funciones del motor 2019: Funciones del motor / Aeroshutter
6	Módulo de control de la transmisión
7	–
8	Módulo de control del motor
9	Sistema de aire acondicionado
10	Sistema de escape del motor diésel
11	Sistema de cierre del portón trasero; Transmisión.
12	Función de masaje lumbar
13	Bomba de líquido calentado
14	Sistema de escape del motor diésel
15	Sensor de gases de escape
16	Inyección de combustible
17	Inyección de combustible
18	Sistema de escape del motor diésel
19	Sistema de escape del motor diésel
20	–
21	2016-2018: Convertidor CC/CA; 2019: No utilizado.
22	ABS
23	Limpiaparabrisas delantero y trasero
24	2016-2018: No utilizado; 2019: Lavafaros.
25	Calentador de combustible diésel
26	Módulo de control de la transmisión
27	Módulo eléctrico del portón trasero
28	–

Nº	Descripción
29	Luneta trasera térmica
30	Calefacción de los espejos
31	2016-2018: No utilizado; 2019: Módulo antirrobo.
32	Convertidor de corriente continua; Pantalla LED; Calentador eléctrico; Aire acondicionado; Controlador de bujías de encendido.
33	Alarma antirrobo
34	Bocina
35	Toma de corriente en el maletero
36	Faro derecho (halógeno); Faro derecho (LED).
37	Faro izquierdo (halógeno)
38	Faro LED; Regulación automática del alcance de los faros.
39	Faro antiniebla delantero
40	2016-2018: OnStar; 2019: Módulo de portal central.
41	Sensor de agua en el combustible y bomba de agua
42	Regulación manual del alcance de los faros
43	Bomba de combustible
44	Cámara de marcha atrás; Espejo interior; Módulo de remolque.
45	Faro LED izquierdo; Regulación automática del alcance de los faros izquierdos.
46	Juego de intermitentes
47	Bloqueo de la columna de dirección
48	Limpiaparabrisas trasero
49	2016-2018: No utilizado; 2019: Espejo exterior.
50	Faro LED derecho; Regulación automática del alcance de los faros derechos.
51	Faro izquierdo (LED)
52	Módulo de control del motor; Módulo de control de la transmisión.
53	2016-2018: No utilizado; 2019: Sistema de escape del motor diésel.
54	Limpiaparabrisas
55	2016-2018: Sistema de escape diésel; 2019: Asientos traseros abatibles eléctricamente.
56	–
57	–

Los fusibles se encuentran cerca de la batería del vehículo:

Nº	Descripción
1	Bomba de combustible
2	Módulo de control del motor
3	Alimentación

Ubicación del diagrama de fusibles

El diagrama de fusibles se encuentra detrás de la cubierta de la consola central.

Si la tapa del fusible tiene un conector de alimentación, retírelo con un adaptador y un destornillador (el adaptador está oculto en la guantera).

Diagrama del esquema de fusibles

Asignación de fusibles en el salpicadero

Nº	Descripción
Nº	Descripción
1	2016-2018: No utilizado; 2019: Calefacción de los asientos traseros (solo en vehículos sin sirena de alarma).
2	Sistema de aire acondicionado, ventilador
3	Asiento eléctrico del lado del conductor
4	2016-2018: Encendedor de cigarrillos; Toma de corriente delantera; 2019: Asiento del pasajero ajustable eléctricamente.
5	–
6	Elevalunas eléctrico delantero
7	ABS
8	Volante calefactable
9	Módulo de control de la carrocería
10	Elevalunas eléctrico trasero
11	Techo solar
12	Módulo de control de la carrocería
13	Calefacción de los asientos (solo en vehículos sin sirena)
14	Espejo exterior
15	Módulo de control de la carrocería
16	Módulo de control de la carrocería
17	Módulo de control de la carrocería
18	Módulo de control de la carrocería

Nº	Descripción
19	Conector de datos
20	Sistema de airbags
21	Sistema de aire acondicionado
22	Cierre centralizado, portón trasero
23	Sistema de llave electrónica
24	Función de memoria para el asiento ajustable eléctricamente
25	Volante con sistema de airbag
26	Encendido; Bloqueo de la columna de dirección.
27	Módulo de control de la carrocería
28	Toma USB
29	2016-2018: No utilizado; 2019: Encendedor de cigarrillos; Toma de corriente delantera.
30	Palanca de cambios
31	Limpiaparabrisas trasero
32	Módulo de control de la transmisión
33	Alarma antirrobo; Señal acústica.
34	Asistente de estacionamiento; Alarma de ángulo muerto lateral; Sistema de infoentretenimiento; Toma USB.
35	OnStar
36	Pantalla de información; Juego de indicadores; Reproductor de CD.
37	Sistema de audio-navegación; Radio.

Ubicación de la caja de fusibles

La caja de fusibles se encuentra en el lado izquierdo del compartimento de carga, detrás de la cubierta.

Diagrama de la caja de fusibles

Asignación de fusibles en el compartimento de carga

Nº	Descripción
Nº	Descripción
1	–
2	2016-2018: Inversor CC/CA; 2019: No utilizado.
3	Módulo de remolque
4	2016-2018: Asiento eléctrico del lado del pasajero; 2019: No utilizado.
5	–
6	2016-2018: Módulo de advertencia de distancia; 2019: No utilizado.
7	–
8	–
9	2016-2018: Calefacción de los asientos traseros (en vehículos sin bocina); 2019: No utilizado.
10	Servicio

Nº	Descripción
11	–
12	Calefacción de los asientos delanteros (en vehículos con sirena de advertencia)
13	Calefacción de los asientos traseros (en vehículos con sirena de advertencia)
14	Encendido
15	Ventilación del asiento
16	Salida del remolque
17	Salida del remolque
18	–
19	–
20	–
21	2016-2018: Asientos traseros abatibles eléctricamente; 2019: No utilizado.
22	2016-2018: Puerta eléctrica; 2019: No utilizado.

Opel Astra K – diagrama de fusibles

Año de fabricación: 2020, 2021.

Los fusibles del encendedor de cigarrillos (toma de corriente) en el Opel Astra K son el fusible 29 (encendedor de cigarrillos / toma de corriente delantera) en la caja de fusibles del salpicadero.

Diagrama de fusibles del compartimento del motor

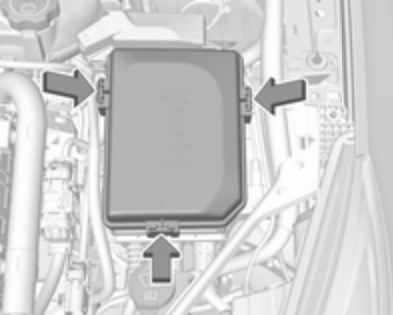

Ubicación del fusible

La caja de fusibles se encuentra en la parte delantera, en el lado izquierdo del compartimento del motor.

Diagrama de fusibles

Asignación de fusibles en el compartimento del motor

Nº	Descripción
Nº	Descripción
1	Motor de arranque
2	Motor de arranque
3	Sensor de gases de escape
4	Módulo de control del motor
5	Funciones del motor; Apertura activa de la rejilla de entrada de aire.
6	Módulo de control de la transmisión
7	Sistema de advertencia de colisión frontal; Sistema de control de crucero adaptativo automático.
8	Módulo de control del motor
9	Sistema de control de calefacción, ventilación y aire acondicionado
10	Sistema de escape del motor diésel
11	Sistema de cierre del portón trasero; Transmisión.
12	Función de masaje lumbar
13	Bomba de líquido calentado; Sistema de escape del motor diésel.
14	Sistema de escape del motor diésel
15	Sensor de gases de escape
16	Sistema de inyección de combustible
17	Sistema de inyección de combustible
18	Sistema de escape del motor diésel
19	–
20	–
21	–
22	ABS
23	Luces largas delanteras y traseras
24	–
25	Calentador de combustible en motores diésel
26	Módulo de control de la transmisión
27	Módulo eléctrico del portón trasero
28	–

Nº	Descripción
29	Luneta trasera térmica
30	Calefacción de los espejos
31	–
32	Transformador de corriente continua; Pantalla LED; Calentador eléctrico; Calefacción; Ventilación; Aire acondicionado; Controlador de bujías de encendido.
33	–
34	Bocina
35	Módulo de control del motor
36	Faro derecho (halógeno, Eco LED); Faro derecho (LED).
37	Faro izquierdo (halógeno, Eco LED)
38	Faro LED; Regulación automática de la iluminación.
39	Faro antiniebla delantero
40	Módulo de puerta central
41	–
42	Regulación manual de la iluminación
43	Bomba de combustible
44	Cámara de marcha atrás; Espejo retrovisor interior; Módulo de remolque.
45	Faro LED izquierdo; Regulación automática de la iluminación izquierda.
46	Panel de instrumentos
47	Bloqueo de la columna de dirección
48	Limpiaparabrisas trasero
49	Espejo retrovisor exterior.
50	Faro LED derecho; Regulación automática de la iluminación derecha.
51	Faro izquierdo (LED)
52	Módulo de control del motor; Módulo de control de la transmisión.
53	Limpiaparabrisas delantero
54	Limpiaparabrisas delantero
55	Sistema de escape del motor diésel
56	–
57	–

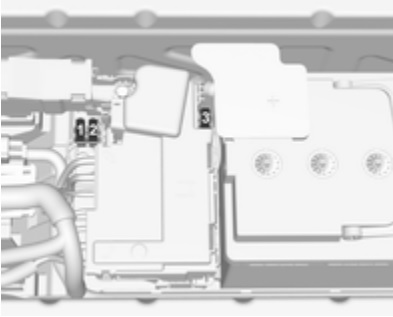

Los fusibles se encuentran cerca de la batería del vehículo:

Nº	Descripción
1	Bomba de combustible
2	Módulo de control del motor
3	Alimentación

Diagrama de fusibles del salpicadero

Ubicación del fusible

La caja de fusibles se encuentra detrás de la cubierta de la consola central.

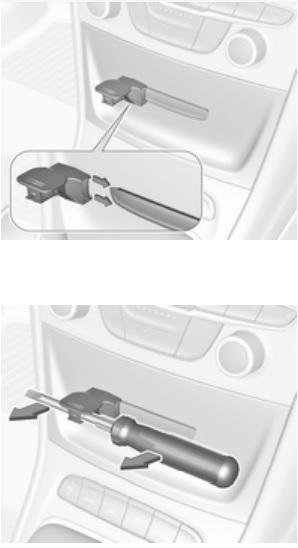

Si la tapa del fusible tiene un conector de alimentación, debe retirarse con un adaptador y un destornillador (el adaptador está oculto dentro de la guantera).

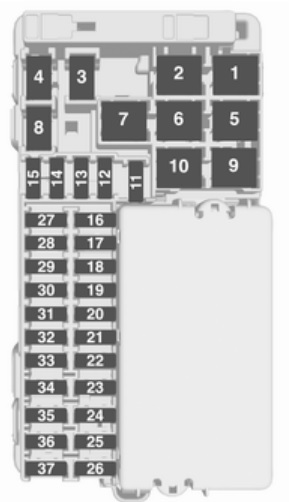

Diagrama de fusibles

Asignación de fusibles en el salpicadero

Nº	Descripción
Nº	Descripción
1	Calefacción de los asientos traseros (solo en vehículos sin alarma)
2	Sistema de aire acondicionado; Ventilador.
3	Asiento eléctrico del lado del conductor
4	Asiento eléctrico del lado del pasajero.
5	Sistema ABS
6	Elevalunas eléctrico delantero
7	–
8	Volante calefactable
9	Módulo de control de la carrocería 8
10	Elevalunas eléctrico trasero
11	Techo practicable
12	Módulo de control de la carrocería 6
13	Calefacción del asiento (solo en vehículos sin alarma)
14	Espejo exterior
15	Módulo de control de la carrocería 1
16	Módulo de control de la carrocería 7
17	Módulo de control de la carrocería 4
18	Módulo de control de la carrocería 3

Nº	Descripción
19	Conector de datos
20	Sistema de airbags
21	Sistema de control de calefacción, ventilación y aire acondicionado
22	Cierre centralizado – portón trasero
23	Sistema de llave electrónica
24	Función de memoria del asiento ajustable eléctricamente
25	Volante con sistema de airbags
26	Interruptor de encendido; Bloqueo de la columna de dirección.
27	Módulo de control de la carrocería 2
28	Toma USB
29	Encendedor de cigarrillos; Toma de corriente delantera.
30	Palanca de cambios
31	Limpiaparabrisas trasero
32	Módulo de control de la transmisión
33	Alarma; Sirena de advertencia.
34	Asistente de estacionamiento; Sistema de monitoreo de ángulo muerto en los espejos; Sistema de infoentretenimiento; Toma USB.
35	SOS
36	Pantalla de información; Panel de instrumentos.
37	Sistema de audio-navegación; Radio.

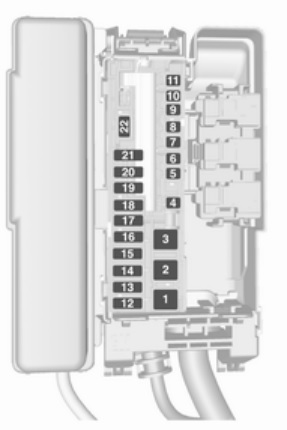

Diagrama de fusibles en el compartimento de carga/maletero

Ubicación del fusible

La caja de fusibles se encuentra en el lado izquierdo del compartimento de carga, detrás de la cubierta.

Diagrama de fusibles

Asignación de fusibles en el compartimento de carga

Nº	Descripción
Nº	Descripción
1	–
2	–
3	Módulo de control del remolque
4	–
5	–
6	–
7	–
8	–
9	–
10	–

Nº	Descripción
11	Amplificador
12	Calefacción de los asientos delanteros (en vehículos con sirena de advertencia)
13	Calefacción de los asientos traseros (en vehículos con sirena de advertencia)
14	Encendido
15	Ventilación de los asientos
16	Toma de remolque estándar
17	Toma de remolque estándar
18	–
19	–
20	–
21	Asientos traseros abatibles eléctricamente
22	–

Acerca del Opel Astra K (2016-2021)

El Opel Astra K, fabricado entre 2016 y 2021, es un popular coche compacto que ofrece un diseño moderno y tecnologías avanzadas. Este modelo es conocido por su eficiencia y confort, ofreciendo diversas opciones de motorización, incluyendo motores de gasolina y diésel. El Astra K está equipado con numerosas características de seguridad y tecnologías innovadoras que mejoran la comodidad y la seguridad de la conducción. El interior del vehículo está diseñado con énfasis en la ergonomía y la calidad de los materiales, lo que contribuye a una experiencia de conducción agradable.

Diagrama de la caja de fusibles del Opel Astra K

Esta página muestra el diagrama de la caja de fusibles del Opel Astra K, que es esencial para el correcto mantenimiento y reparación del vehículo. Las ubicaciones típicas de la caja de fusibles en este modelo incluyen el compartimento del motor y el interior del vehículo, generalmente cerca del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de los circuitos eléctricos del vehículo.
