Esquema de fusibles y relés – Opel Sintra

Aplica a vehículos fabricados en los años:

1996, 1997, 1998 y 1999.

También conocido como Chevrolet Venture, Pontiac Montana.

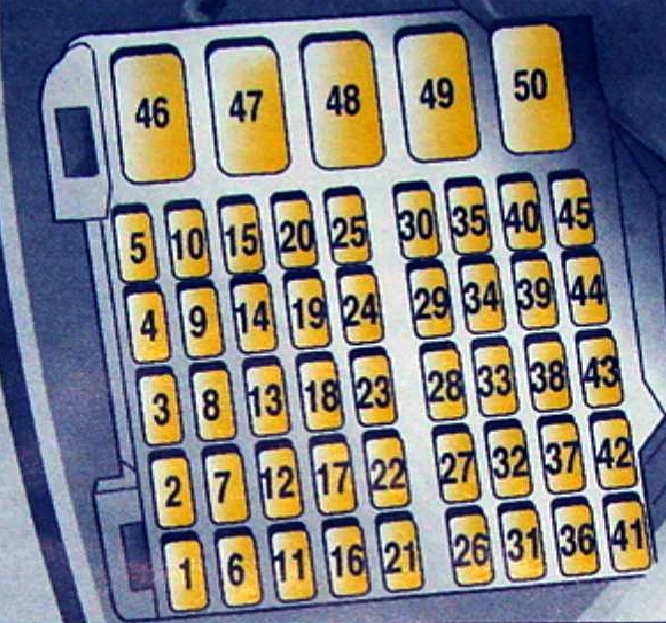

Cabina

Se encuentra al final del salpicadero.

Descripción

1	10A – control
2	Intermitentes 20A, luces de freno
3	Airbag 15A, pretensores de cinturones de seguridad
4	Encendedor de cigarrillos 10A , ventilador interior, pantalla
5	Pantalla de información 10A
6	Limpiaparabrisas 25A
7	Calefacción de la luneta trasera 10A, aire acondicionado, luz de conducción
8	Apertura de puertas 20A
9	Calefacción de los asientos delanteros 10A
10	Limpiaparabrisas 25A
11	Unidad de control 20A
12	Cierre centralizado 10A, control de los espejos laterales
13	Unidad de control 10A
14	Iluminación exterior 15A
15	reserva
16	15A cierre centralizado, radio, pantalla, aire acondicionado
17	Intermitente 15A
18	reserva
19	Inmovilizador 10A
20	10A ABS
21	Luz antiniebla trasera 10A
22	Calefacción de la luneta trasera 25A
23	Regulador de altura de marcha 20A (bloque 30)
24	10A faro izquierdo con luz de cruce
25	10A faro derecho con luz de cruce

26	Encendedor 30A, tomas de corriente
27	Intermitentes 15A, luces de estacionamiento, lado izquierdo
28	Control de la tapa del depósito de combustible 20A
29	10A lado izquierdo
30	10A lado derecho
31	Unidad de control 7,5 A
32	Receptor de radio 7,5A
33	Pantalla 10A
34	Encendedor de cigarrillos 15A
35	reserva
36	reserva
37	reserva
38	20A ABS
39	Calentador 10A de espejos exteriores
40	reserva
41	reserva
42	reserva
43	10A ABS
44	Inmovilizador 10A
45	reserva
46	Elevalunas eléctricos 30A
47	reserva
48	Control 30A para asientos delanteros ajustables, asientos delanteros calefactables
49	Ventilador del radiador 30A, aire acondicionado
50	Iluminación exterior 20A

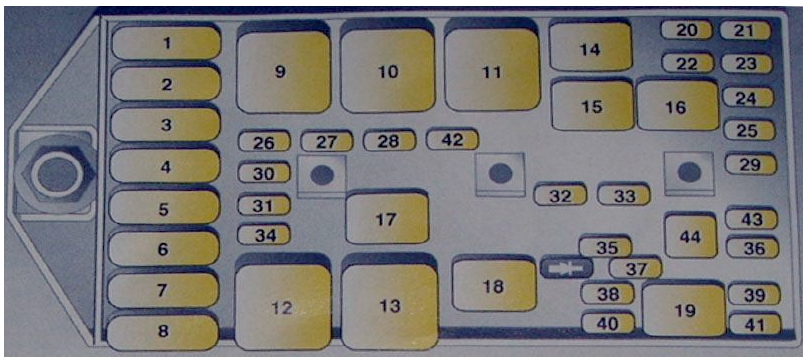

Motor

Se encuentra cerca de la batería

Descripción

1	Ventilador del radiador 30A
2	Bomba de aire 50A
3	Fusible principal 60A
4	Fusible principal 60A
5	Fusible principal 60A
6	Ventilador del radiador 30A
7	Fusible principal 60A
8	Arranque 60A
9 – 19	Relé
20	fusible de repuesto
21	fusible de repuesto
22	fusible de repuesto
23	fusible de repuesto
24	fusible de repuesto
25	10A luces antiniebla
26	Transmisión automática 10A

27	reserva
28	Sensor de posición del árbol de levas 10A
29	Bocina 15A, alarma antirrobo
30	Sistema de encendido 10A, unidad de control del motor
31	Luces de marcha atrás 15A
32	Faro derecho de luz larga 10A
33	Faro izquierdo de luz larga 10A
34	Ventilador del radiador 10A
35	Bomba de combustible 10A
36	Lavafaros 20A
37	Lavafaros 10A
38	Sistema de inyección 10A, sistema de recirculación de gases de escape
39	Unidad de control del motor 15A;
40	Sistema de inyección 10A
41	Transmisión automática 10A, ventilador del radiador
42	Bomba de combustible 15A, sonda lambda
43	reserva

Acerca del Opel Sintra (1996-1999)

El Opel Sintra es un monovolumen fabricado entre 1996 y 1999. Este modelo fue diseñado como un coche familiar con amplio espacio para pasajeros y equipaje. El Sintra ofrecía varias opciones de motorización, incluyendo motores de gasolina y diésel, que proporcionaban suficiente potencia para una conducción cómoda. Gracias a su amplitud y practicidad, se convirtió en una opción popular para familias que necesitaban un vehículo fiable y confortable para viajes largos. Su diseño era típico de los años 90, con énfasis en la funcionalidad y la utilidad.

Esquema de la caja de fusibles del Opel Sintra

Esta página muestra el esquema de la caja de fusibles del Opel Sintra, que es esencial para el correcto mantenimiento del sistema eléctrico del vehículo. La caja de fusibles en este modelo se encuentra generalmente debajo del salpicadero en el lado del conductor o en el compartimento del motor. Los esquemas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante conocer su disposición y función.
