Opel Astra G (1998-2008) – caja de fusibles
Opel Astra G (Astra II) – esquema de la caja de fusibles
Año de fabricación: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008,
El fusible del encendedor de cigarrillos (toma de corriente) en el Opel Astra G es el fusible 36 en la caja de fusibles.
Habitáculo

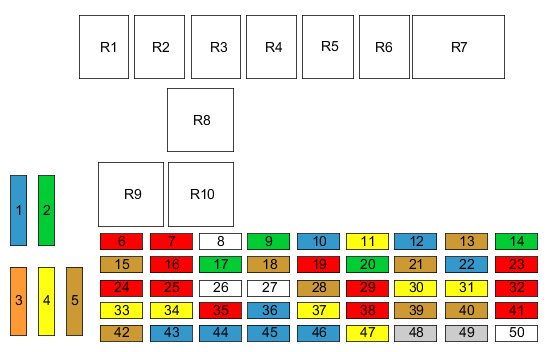

La caja de fusibles se encuentra debajo del salpicadero, detrás de la guantera.
| R1 | |
| R2 | Relé de la bocina |
| R3 | Relé de las luces delanteras |
| R4 | Relé del limpiaparabrisas trasero |
| R5 | Relé de la calefacción de los espejos exteriores |
| R6 | Relé de las luces antiniebla |
| R7 | Relé de la luz antiniebla trasera |
| R8 | Relé del intermitente derecho |
| R9 | Relé del intermitente izquierdo |
| R10 | Transmisor de señal de audio del teléfono |
| R11 | |
| R12 | Relé del motor del limpiaparabrisas delantero |
| R13 | |
| R14 | Relé de la luneta trasera térmica |
| R15 | Módulo de control multifunción |
| F1 | |
| F2 | (30A) Calefacción/aire acondicionado (AC);
Asientos calefactables. |
| F4 | |
| F5 | |
| F6 | (10A) Faro derecho – luces largas, ajuste de faros |
| F7 | (10A) Luces laterales/traseras derechas;
Luz de matrícula; |
| F8 | (10A) Faro derecho – luz de cruce |
| F9 | (30A) Bomba del lavaparabrisas |
| F10 | (15A) Bocina |
| F11 | (20A) Cierre centralizado |
| F12 | (15A) Luces antiniebla delanteras |
| F13 | (7,5A) Pantalla digital multifunción |
| F14 | (30A) Motor del limpiaparabrisas delantero |
| F15 | (7,5A) Elevalunas eléctricos;
Techo solar; Espejos laterales eléctricos. |
| F 16 | (10A) Luz antiniebla trasera |
| F17 | (30A) Elevalunas eléctricos |
| F18 | (7,5A) Ajuste de faros |
| F19 | – |
| F20 | (30A) Elevalunas eléctricos |
| F21 | (7,5A) Electroimán de bloqueo de encendido (AT);
Sistema de advertencia; Sistema de audio. |
| F22 | (15A) Luces intermitentes;
Luces de emergencia; Pantalla digital multifunción; Ordenador de a bordo. |
| F23 | (10A) Sistema antibloqueo (ABS);
Dirección asistida |
| F24 | (10A) Faro izquierdo – luces de cruce, ajuste de faros |
| F25 | (10A) Luces laterales/traseras izquierdas;
Luz de matrícula; |
| F26 | (10A) Faro izquierdo – luz larga |
| F27 | – |
| F28 | (7,5A) Luz interior |
| F29 | (10A) Intermitentes y luces de emergencia;
Luz interior. |
| F30 | (30A) Techo solar |
| F31 | – |
| F32 | (10A) Luces diurnas;
Sistema de advertencia. |
| F33 | (20A) Toma de remolque30 |
| F34 | (20A) Sistema de audio;
Pantalla digital multifunción. |
| F35 | (10A) Transmisión automática (AT);
Unidad de control del motor del ventilador de refrigeración; Aire acondicionado (AC). |
| F36 | (20A) Asientos calefactables;
Encendedor de cigarrillos. |
| F37 | – |
| F38 | (10A) Luces de freno;
Transmisión automática (AT); Pantalla digital multifunción; Control de crucero. |
| F39 | (7,5A) Transmisión automática (AT);
Unidad de control del motor del ventilador de refrigeración; Aire acondicionado (AC). |
| F40 | (7,5A) Unidad de control del motor del ventilador de refrigeración;
Aire acondicionado (AC). |
| F41 | (10A) Espejo exterior calefactable |
Esquema de la caja de fusibles (Astra G desde 2001).
Los fusibles y relés están codificados de la siguiente manera.
| R1 | |
| R2 | Relé de la bocina |
| R3 | Relé de las luces de cruce |
| R4 | Relé del limpiaparabrisas trasero |
| R5 | Relé de la calefacción de los espejos exteriores |
| R6 | Relé de las luces antiniebla |
| R7 | Relé de la luz antiniebla trasera |
| R8 | Relé del intermitente |
| R9 | Relé del intermitente |
| R10 | Transmisor de señal de audio del teléfono |
| R11 | Convertidor de señal del sensor de velocidad de la rueda |
| R12 | Relé del motor del limpiaparabrisas delantero |
| R13 | Relé de la luz interior |
| R14 | Relé de la luneta trasera térmica |
| R15 | Módulo de control multifunción |
| F1 | |
| F2 | (30A) Calefacción y aire acondicionado (AC);
Asientos calefactables. |
| F3 | (40A) Luneta trasera térmica |
| F4 | |
| F5 | |
| F6 | (10A) Faro derecho – luces de cruce, ajuste de faros |
| F7 | (10A) Luces laterales/traseras derechas, luz de matrícula; |
| F8 | (10A) Faro derecho – luz larga |
| F9 | (30A) Bomba del lavaparabrisas |
| F10 | (15A) Bocina |
| F11 | (20A) Cierre centralizado |
| F12 | (15A) Luces antiniebla delanteras |
| F13 | (5A) Pantalla digital multifunción |
| F14 | (30A) Motor del limpiaparabrisas delantero;
Techo solar (Coupe). |
| F15 | (5A) Elevalunas eléctricos;
Techo solar; Espejos laterales eléctricos; Iluminación interior; Sistema de advertencia. |
| F 16 | (10A) Luz antiniebla trasera |
| F17 | (30A) Elevalunas eléctricos |
| F18 | (5A) Ajuste de faros;
Luz de matrícula. |
| F19 | (10A) Sistema de audio;
Teléfono; Pantalla digital multifunción. |
| F20 | (30A) Elevalunas eléctricos |
| F21 | (5A) Electroimán de bloqueo de encendido (AT);
Sistema de advertencia; Sistema de audio; Teléfono. |
| F22 | (15A) Intermitentes/luces de emergencia;
Pantalla digital multifunción; Ordenador de a bordo; Luces de emergencia. |
| F23 | (10A) Sistema antibloqueo (ABS);
Dirección asistida. |
| F24 | (10A) Faro izquierdo – luces de cruce, ajuste de faros |
| F25 | (10A) Luces laterales/traseras izquierdas, luz de matrícula; |
| F26 | (10A) Faro izquierdo – luz larga |
| F27 | (2A) Cabriolet |
| F28 | (5A) Luz interior |
| F29 | (10A) Intermitentes/luces de emergencia;
Iluminación interior; Transmisión automática (AT). |
| F30 | (30A) Techo solar |
| F31 | (2A) Cabriolet (semiautomático) |
| F32 | (10A) Luces diurnas;
Advertencia de luces encendidas; Sistema de advertencia; Módulo de control del inmovilizador. |
| F33 | (20A) Toma de remolque30 |
| F34 | (20A) Sistema de audio;
Pantalla digital multifunción; Teléfono. |
| F35 | (10A) Transmisión automática (AT);
Módulo de control del motor del ventilador de refrigeración; Aire acondicionado (AC). |
| F36 | (15A) Asientos calefactables;
Encendedor. |
| F37 | (20A) Asientos calefactables |
| F38 | (10A) Luces de freno, transmisión automática (AT), pantalla digital multifunción, control de crucero |
| F39 | (5A) Transmisión automática (AT);
Módulo de control del motor del ventilador de refrigeración; Aire acondicionado (AC). |
| F40 | (5A) Módulo de control del motor del ventilador de refrigeración;
Aire acondicionado (AC). |
| F41 | (10A) Espejos laterales calefactables |
| F42 | (5A) Sensor de ocupación del asiento;
Luz interior. |
| F43 | (20A) Faro derecho – Xenón2002^ |
| F44 | (20A) Faro izquierdo – Xenón2002^ |
| F45 | (5A) Asientos calefactables 2002^ |
| F46 | (15A) Control del motor 2002^ |
| F47 | (20A) Calefacción auxiliar – Diésel |
| F48 | (5A) Techo descapotable |
| F49 | – |
| F50 | (40A) Motor del ventilador del refrigerante del motor – 2,0 Diésel/1,7 Diésel con AC |
Modelos anteriores.
Requisitos para modelos posteriores.
| F1 | (60A) Interruptor de arranque |
| F2 | (60A) Caja de fusibles/panel de relés – consola 1;
Faros – luces de cruce; Luces diurnas; Sistema de advertencia; Módulo de control del inmovilizador; Control del motor. |
| F3 | (60A) Caja de fusibles/panel de relés 1 |
| F4 | (20A) Motores del ventilador de refrigeración del motor (X12XE – sin aire acondicionado) |
| F5 | (60A) ABS |
| F6 | (20A) Control del motor |
| F7 | (80A) Dirección asistida |
| F8 | (20A) Motores del ventilador de refrigeración del motor (gasolina – excepto X20XE con AC) |
Esquema de la caja de relés.
Leyenda (Astra G antes de 2001).
| 1 | – |
| 2 | Relé del motor del ventilador de refrigeración del motor (X16SZR, X18XE1, X20XEV) |
| 3 | Relé del motor del ventilador de refrigeración del motor (X14XE, X16XEL) |
| 4 | Relé de la bomba de combustible |
| 5 | – |
| 6 | Relé del motor del ventilador de refrigeración del motor |
| 7 | Relé de retardo de la bomba del lavaparabrisas |
| 8 | – |
Leyenda (Astra G desde 2001).
| 1 | |
| 2 | Relé del motor del ventilador de refrigeración del motor (excepto Z12XE) |
| 3 | Relé de la bomba de combustible (excepto Z20LET/Z22SE) |
| 4 | Relé de la bomba de combustible (Z22SE/Z20LET) |
| 5 | Relé de la bomba de refrigerante del motor (Z20LET) |
| 6 | Relé del motor del ventilador de refrigeración del motor |
| 7 | Relé de retardo de la bomba del lavaparabrisas |
| 8 |
Acerca del Opel Astra G (1998-2008)
El Opel Astra G, fabricado entre 1998 y 2008, es un popular modelo de coche compacto que se caracteriza por su fiabilidad y practicidad. Este modelo ofrece una amplia gama de opciones de motor, incluyendo motores de gasolina y diésel con diferentes cilindradas, que garantizan un rendimiento y una eficiencia equilibrados. El Astra G es conocido por su cómodo interior y su calidad de fabricación, lo que lo convierte en una opción ideal tanto para familias como para individuos. Gracias a su diseño moderno y a las tecnologías disponibles en ese momento, este modelo mantuvo su popularidad incluso después de que finalizara su producción.
Esquema de la caja de fusibles del Opel Astra G
Esta página muestra el esquema de la caja de fusibles del Opel Astra G, que es esencial para el correcto mantenimiento y reparación del vehículo. En este modelo, la caja de fusibles suele estar situada en el habitáculo, concretamente debajo del salpicadero en el lado del conductor, y otra puede estar ubicada en el compartimento del motor. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. El esquema de la caja de fusibles le ayudará a identificar el fusible correcto para cada componente y garantizará que su vehículo funcione sin problemas.
