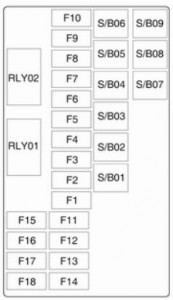

La caja de fusibles interna se encuentra en la parte inferior del salpicadero, en el lado del conductor. Para acceder a los fusibles, retire la guantera. Para retirar la guantera, ábrala y tire de ella.
Se encuentra en el lado izquierdo del compartimento trasero. Para acceder a los fusibles, retire la tapa.
Minifusibles
Nº
Descripción
1
Asiento, soporte lumbar, conductor
2
Asiento, soporte lumbar, pasajero
3
Amplificador
4
Conexión para remolque
5
Tracción a las cuatro ruedas
6
Pantalla
7
Reserva
8
Pantalla
9
Reserva
10
Reserva
11
Pantalla
12
Navegación
13
Volante calefactable
14
Conexión para remolque
15
Volante
16
Sensor de presencia de agua en el combustible
17
Espejo retrovisor
18
Reserva
Fusibles S/B
Nº
Descripción
01
Controlador de asiento eléctrico
02
Asiento eléctrico del pasajero
03
Remolque
04
Inversor de voltaje
05
Batería
06
Boquilla de pulverización de faros
07
Reserva
08
Reserva
09
Reserva
Opel Mokka – esquema de la caja de fusibles
Año de fabricación: 2016, 2017.
El fusible del encendedor de cigarrillos (toma de corriente) en el Opel Mokka es el fusible 22 en la caja de fusibles.

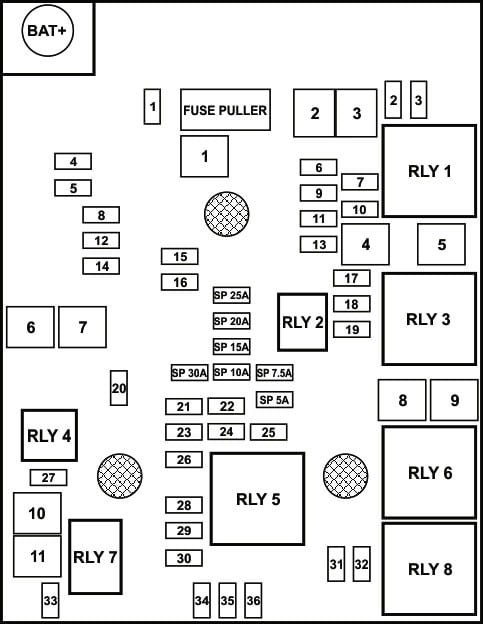

Caja de fusibles en el compartimento del motor
Opel Mokka – fusibles – compartimento del motor
La caja de fusibles se encuentra en el compartimento del motor. Retire la tapa, levántela y sáquela.
Minifusibles
Número
Descripción
1
Techo corredizo
2
Espejos exteriores
3
–
4
–
5
Módulo de control de freno eléctrico
6
Sensor de batería inteligente
7
–
8
Módulo de control de transmisión
9
–
10
Ajuste de faros
11
Limpiaparabrisas trasero
12
Ventana trasera térmica
13
Actuador de faro (lado izquierdo)
14
Espejos exteriores térmicos
15
–
16
Calefacción de asiento
17
Módulo de control de transmisión
18
Unidad de control del motor
19
Bomba de combustible
20
–
21
Ventilador de refrigeración
22
–
23
Bobina de encendido; Unidad de control del motor.
24
Bomba de lavado
25
Actuador de faro (lado derecho)
26
Unidad de control del motor
27
–
28
Arranque
29
Arranque
30
Sistema de escape
31
Luces de cruce izquierdas
32
Luces de cruce derechas
33
Unidad de control del motor
34
Bocina
35
Sistema de aire acondicionado
36
Luz antiniebla delantera
Fusibles tipo J
Nº
Descripción
1
Módulo de control de freno eléctrico
2
Limpiaparabrisas delantero
3
Módulo de alimentación
4
Terminal de alimentación de la caja de fusibles del salpicadero.
5
–
6
Calentador de combustible
7
–
8
Ventilador de refrigeración
9
Ventilador de refrigeración
10
Módulo de control del motor; Bujía de precalentamiento.
11
Arranque

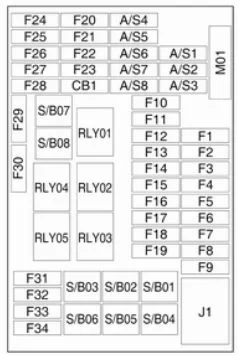

Caja de fusibles del salpicadero
Opel Mokka – fusibles – salpicadero
La caja de fusibles interior se encuentra debajo del salpicadero, en el lado del conductor. Para acceder a los fusibles, retire la guantera. Para retirar la guantera, ábrala y tire de ella.
Advertencia de salida de carril; Espejo retrovisor.
16
Iluminación frontal adaptativa
17
Elevalunas eléctrico
18
Sensor de lluvia
19
Módulo de control de la carrocería; Ajuste de voltaje regulable.
20
Volante
21
Toma de corriente para accesorios de CA; Transmisión automática.
22
Encendedor de cigarrillos; Toma de corriente para accesorios de CC.
23
Reserva
24
Reserva
25
Reserva
26
Reserva
27
Conjunto de indicadores del panel de instrumentos; Calentador auxiliar; Interruptor de embrague.
28
Iluminación frontal adaptativa; Inversor de voltaje; Interruptor de faros.
29
Reserva
30
Reserva
31
Conjunto de indicadores del panel de instrumentos
32
Sistema de infoentretenimiento; Audio.
33
Pantalla; Sistema de infoentretenimiento.
34
Onstar UHP / DAB
Fusibles S/B
Número
Descripción
01
Reserva
02
Reserva
03
Elevalunas eléctricos delanteros
04
Elevalunas eléctricos traseros
05
Modo logístico
06
Reserva
07
Reserva
08
Reserva

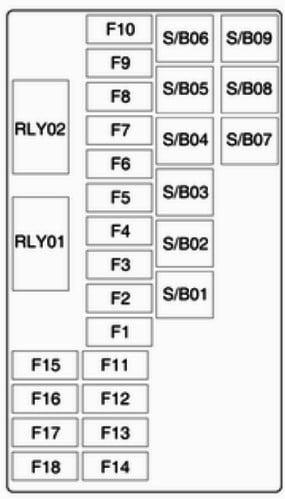

Caja de fusibles en el maletero
Opel Mokka – fusibles – maletero
Se encuentra en el lado izquierdo del compartimento trasero. Para acceder a los fusibles, retire la tapa.
Minifusibles
Número
Descripción
1
Asiento, soporte lumbar, conductor
2
Asiento, soporte lumbar, pasajero
3
Amplificador
4
Toma de corriente para remolque
5
Tracción a las cuatro ruedas
6
Reserva
7
Sistema GLP
8
Reserva
9
Reserva
10
Reserva
11
Módulo de control del remolque
12
Reserva
13
Volante calefactable
14
Toma de corriente para remolque
15
Reserva
16
Sensor de presencia de agua en el combustible
17
Espejo; Cámara de marcha atrás.
18
Sistema GLP
Fusibles S/B
Número
Descripción
01
Controlador de asiento eléctrico
02
Asiento eléctrico del pasajero
03
Módulo de control del remolque
04
Inversor de voltaje
05
Batería
06
Sistema de pulverización de faros
07
Reserva
08
Reserva
09
Reserva
Opel Mokka – esquema de fusibles
Año de fabricación: 2019, 2020, 2021, 2022.
El fusible del encendedor de cigarrillos (toma de corriente) en el Opel Mokka es el fusible 31 en la caja de fusibles del habitáculo.

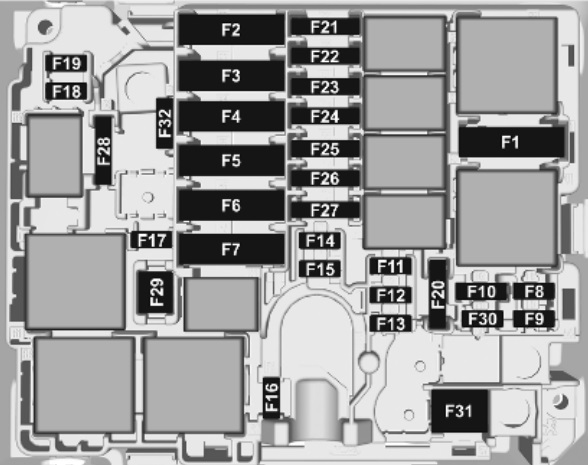

Caja de fusibles en el compartimento del motor
La caja de fusibles se encuentra en el lado izquierdo, en la parte delantera del compartimento del motor.
Número
Descripción
F1
Sistema de gestión de calefacción, ventilación y aire acondicionado
F2
Sistema de frenado
F3
Caja de fusibles (lado derecho del salpicadero)
F4
Sistema de frenado
F5
Módulo de control de la carrocería
F6
Ventilador del radiador
F7
Módulo de control de la carrocería
F8
Módulo de control del motor/bomba de combustible
F9
Sensor NOX; Sensor de agua en diésel.
F10
Módulo de control del motor
F11
Módulo de control del motor
F12
Conector de diagnóstico
F13
Módulo de control de la carrocería
F14
Sensor de voltaje de la batería
F15
Módulo de control del remolque
F16
Faro derecho
F17
Módulo de control del motor/sensor NOX
F18
Faro de luz de cruce derecho
F19
Faro de luz de cruce izquierdo
F20
Módulo de control del motor/bomba de combustible/calentamiento de batería
F21
Arranque
F22
Transmisión automática
F23
Sistema de gestión de calefacción, ventilación y aire acondicionado
F24
Sistema de gestión de calefacción, ventilación y aire acondicionado
F25
Caja de fusibles (remolque)
F26
–
F27
Módulo de control de la carrocería
F28
Sistema de reducción catalítica selectiva
F29
Limpiaparabrisas delantero
F30
Unidad de control de bujías de encendido del motor diésel
F31
Sistema de gestión de calefacción, ventilación y aire acondicionado
F32
Volante
Vehículos eléctricos
Número
Descripción
F1
Sistema de gestión de calefacción, ventilación y aire acondicionado
F2
Sistema de frenado
F3
Caja de fusibles (lado derecho del salpicadero)
F4
Sistema de frenado
F5
–
F6
Ventilador del radiador
F7
Módulo de control de la carrocería
F8
Válvula del sistema de aire acondicionado
F9
Unidad de control del vehículo eléctrico
F10
Unidad de control del vehículo eléctrico
F11
Unidad de control del vehículo eléctrico
F12
Conector de diagnóstico
F13
Módulo de control de la carrocería/sistema de calefacción, ventilación y aire acondicionado
F14
–
F15
Toma de servicio E-Service
F16
Faro derecho
F17
–
F18
Faro de luz de cruce derecho
F19
Faro de luz de cruce izquierdo
F20
Unidad de control del vehículo eléctrico
F21
–
F22
Ventilador del radiador; Bomba de vacío; Unidad de control del vehículo eléctrico.
F23
Inversor CA/CC; Inversor CC/CC.
F24
–
F25
Interfaz de batería de alto voltaje
F26
Regulador del motor (motor eléctrico con inversor)
F27
Módulo de control de la carrocería
F28
–
F29
Limpiaparabrisas delantero
F30
Módulo de control de la carrocería
F31
Módulo de control de la carrocería
F32
Volante

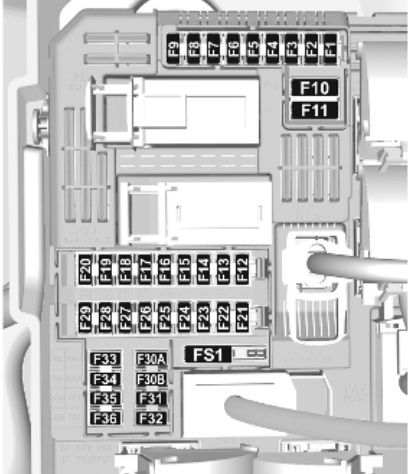

Esquema de fusibles del salpicadero
En vehículos con volante a la izquierda, el esquema de fusibles se encuentra debajo de la cubierta del salpicadero.
Número
Descripción
F1
Sensor de radar; Sistema de dirección; Interruptor de embrague.
F2
–
F3
Carga inductiva; Acceso sin llave.
F4
Bocina
F5
Sistema de pulverización del parabrisas
F6
Sistema de pulverización del parabrisas
F7
USB
F8
Limpiaparabrisas trasero
F9
Iluminación interior
F10
Cierre centralizado
F11
Cierre centralizado
F12
Conector del módulo de diagnóstico
F13
Módulo de control de calefacción, ventilación y aire acondicionado
F14
Alarma; Sistema Opel Connect; Acceso sin llave.
F15
–
F16
–
F17
Panel de instrumentos
F18
–
F19
–
F20
–
F21
Interruptor de arranque; Protección antirrobo.
F22
Sensor de lluvia; Sensor de luz; Cámara.
F23
Testigo del cinturón de seguridad; Líquido de frenos; Remolque.
F24
Infoentretenimiento; Sistema de asistencia al estacionamiento; Cámara trasera.
F25
Airbag
F26
–
F27
Alarma de coche
F28
Remolque
F29
Infoentretenimiento
F30
–
F31
Encendedor de cigarrillos; Toma de corriente de 12 V.
F32
Volante calefactable
F33
Advertencia para peatones; Preclimatización.
F34
Sistema de asistencia al estacionamiento; Ajuste de espejos exteriores.
F35
Iluminación exterior
F36
Iluminación interior
Vehículos eléctricos
Número
Descripción
F1
Sensor de radar; Sistema de dirección; Interruptor de embrague.
F2
–
F3
Carga inductiva; Acceso sin llave.
F4
Bocina
F5
Sistema de pulverización del parabrisas
F6
Sistema de pulverización del parabrisas
F7
USB
F8
Limpiaparabrisas trasero
F9
Iluminación interior
F10
Cierre centralizado
F11
Cierre centralizado
F12
Conector del módulo de diagnóstico
F13
Módulo de calefacción, ventilación y aire acondicionado; Panel frontal del receptor de radio.
F14
Alarma; Sistema Opel Connect; Acceso sin llave.
F15
Módulo electrónico del interruptor; Unidad de control del faro.
F16
Dispositivo de distribución de la red de baja tensión
F17
Panel de instrumentos
F18
Destinado exclusivamente a dispositivos del mercado secundario
F19
Elemento de control en la columna de dirección
F20
–
F21
Botón de arranque
F22
Sensor de lluvia; Sensor de luz; Cámara.
F23
Testigo del cinturón de seguridad; Líquido de frenos; Remolque.
F24
Infoentretenimiento; Sistema de asistencia al estacionamiento; Cámara trasera.
F25
Airbag
F26
–
F27
Alarma de coche
F28
Remolque
F29
Infoentretenimiento
F30
–
F31
Encendedor de cigarrillos; Toma de corriente de 12 V.
F32
Volante calefactable
F33
Advertencia para peatones; Climatización preenfriada.
F34
Sistema de asistencia al estacionamiento; Ajuste de espejos exteriores.
F35
Iluminación exterior
F36
Iluminación interior

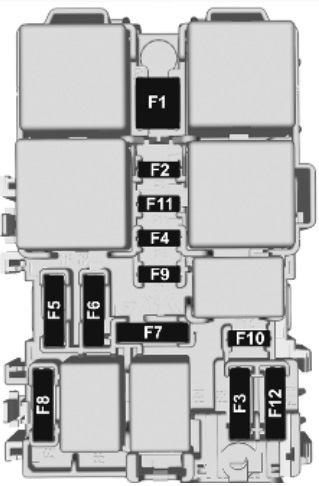

Esquema de fusibles en el lado derecho del salpicadero
En vehículos con volante a la izquierda, este esquema se encuentra detrás de la cubierta en el segundo de los compartimentos del salpicadero.
Número
Descripción
F1
Calefacción de la ventana trasera
F2
Calefacción de los espejos exteriores
F3
Elevalunas eléctricos delanteros
F4
Ajuste de los espejos exteriores; Espejos plegables.
F5
Elevalunas eléctricos traseros
F6
–
F7
–
F8
–
F9
–
F10
Calefacción de los asientos delanteros
F11
–
F12
–
Acerca del Opel Mokka (2013-2022)
El Opel Mokka, un SUV compacto fabricado entre 2013 y 2022, es popular por su diseño moderno y versatilidad. Este modelo ofrece varias opciones de motorización, incluyendo motores de gasolina y diésel, que proporcionan un rendimiento equilibrado y un consumo de combustible eficiente. En el interior, encontramos asientos cómodos y tecnologías modernas que aumentan el confort de conducción. El Opel Mokka también está equipado con características de seguridad avanzadas que garantizan la seguridad del conductor y los pasajeros. Gracias a sus dimensiones compactas, es ideal para entornos urbanos, pero al mismo tiempo ofrece suficiente espacio para viajes familiares.

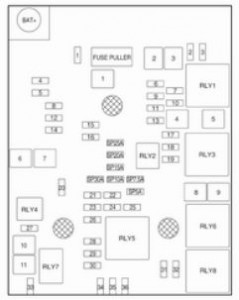

Esquema de la caja de fusibles del Opel Mokka
Esta página muestra el esquema de la caja de fusibles para el modelo Opel Mokka, que es esencial para la identificación y el reemplazo de fusibles. En este vehículo, la caja de fusibles se encuentra generalmente en el interior, debajo del salpicadero, y en el compartimento del motor. Los esquemas muestran los números de los fusibles, su valor en amperios y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor en amperios para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante tener una visión general de su disposición y función.
Soy Carlos Martínez, apasionado de la mecánica automotriz y de los sistemas eléctricos de los vehículos. Desde hace más de diez años me dedico a recopilar y analizar diagramas de cajas de fusibles y relés para diferentes marcas y modelos de automóviles.
Creé este sitio web para ayudar a conductores, mecánicos y aficionados al automóvil a encontrar rápidamente la información que necesitan cuando surge un problema eléctrico en el vehículo. Sé por experiencia propia que localizar el fusible correcto puede ahorrar mucho tiempo y evitar reparaciones innecesarias.
En esta página publico diagramas claros y organizados de cajas de fusibles, junto con la ubicación de los componentes y explicaciones útiles para facilitar su identificación. Mi objetivo es ofrecer información sencilla, práctica y accesible para cualquier persona que necesite entender mejor el sistema eléctrico de su coche.
