Opel Corsa F (2019-2022) – caja de fusibles
Opel Corsa F (2019-2020) – diagrama de la caja de fusibles
Año de fabricación: 2019, 2020.
Los fusibles del encendedor de cigarrillos (toma de corriente) en el Opel Corsa F son los fusibles 31 de la caja de fusibles del habitáculo, a la izquierda.
Ubicación de la caja de fusibles
Bloques de fusibles del habitáculo
Hay dos bloques de fusibles: a la derecha y a la izquierda del salpicadero.
Lado izquierdo:

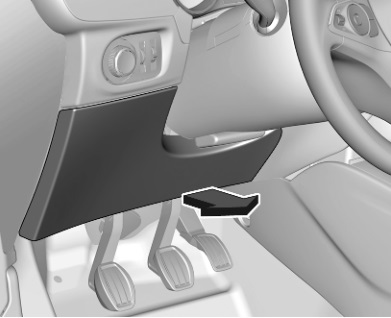

En vehículos con volante a la izquierda, la caja de fusibles se encuentra detrás de una tapa en el salpicadero. Retire la tapa hacia abajo y extráigala.
En vehículos con volante a la derecha, la caja de fusibles se encuentra detrás de una tapa en la guantera. Abra la guantera y retire la tapa.
Lado derecho:
En vehículos con volante a la izquierda, la caja de fusibles se encuentra detrás de una tapa en la guantera. Abra la guantera y retire la tapa, retire el soporte.
En vehículos con volante a la derecha, la caja de fusibles se encuentra detrás de una tapa en el salpicadero. Retire la tapa hacia abajo y extráigala, retire el soporte.
Caja de fusibles del compartimento del motor

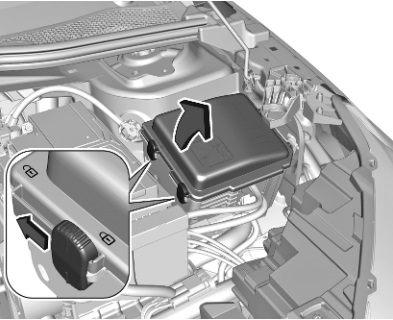

Retire la tapa y extráigala.
Asignación de fusibles en el compartimento del motor
| Número | Descripción |
|---|---|
| 1 | Sistema de aire acondicionado |
| 2 | Sistema de frenos |
| 3 | Caja de fusibles
(lado derecho del salpicadero) |
| 4 | Sistema de frenos |
| 8 | Bomba de combustible |
| 16 | Faro derecho;
Parabrisas calefactado. |
| 18 | Luz de carretera derecha |
| 19 | Luz de carretera izquierda |
| 20 | Bomba de combustible |
| 22 | Transmisión automática |
| 25 | Caja de fusibles (remolque) |
| 28 | Sistema de reducción catalítica selectiva |
| 29 | Limpiaparabrisas |
| 31 | Sistema de aire acondicionado |
| 32 | Volante |
Salpicadero (lado izquierdo)

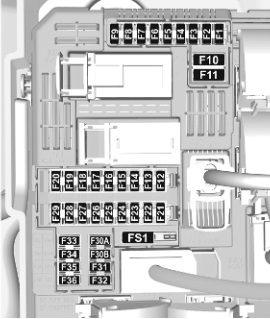

Asignación de fusibles en el habitáculo (lado izquierdo)
| Número | Descripción |
|---|---|
| Número | Descripción |
| 1 | Radar;
Espejo. |
| 3 | Carga inductiva |
| 4 | Bocina |
| 5 | Limpiaparabrisas delantero |
| 6 | Limpiaparabrisas delantero |
| 7 | USB |
| 8 | Limpiaparabrisas trasero |
| 10 | Cierre centralizado |
| 11 | Cierre centralizado |
| 12 | Módulo de interfaz de diagnóstico |
| 13 | Sistema de control de climatización |
| Número | Descripción |
|---|---|
| 14 | Alarma;
Opel Connect. |
| 17 | Juego de intermitentes |
| 21 | Botón de arranque;
Sistema antirrobo. |
| 22 | Sensor de lluvia;
Sensor de luz; Cámara. |
| 23 | Recordatorio del cinturón de seguridad |
| 24 | Pantalla táctil de 7 pulgadas;
Asistente de aparcamiento; Cámara de marcha atrás. |
| 25 | Airbag |
| 27 | Sistema de alarma antirrobo |
| 29 | Pantalla táctil de 7 pulgadas;
Infoentretenimiento. |
| 31 | Encendedor de cigarrillos;
Toma de corriente de 12 V. |
| 32 | Volante calefactado |
| 33 | Sistema de aire acondicionado;
Transmisión automática. |
| 34 | Asistencia al aparcamiento;
Ajuste de los retrovisores exteriores. |
Salpicadero (lado derecho)

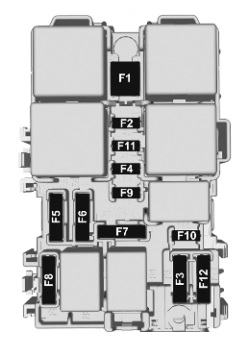

Asignación de fusibles en el habitáculo (lado derecho)
| Número | Descripción |
|---|---|
| 1 | Ventana trasera calefactada |
| 2 | Retrovisores exteriores calefactados |
| 3 | Elevalunas eléctricos delanteros |
| 4 | Ajuste de los retrovisores exteriores;
Retrovisores plegables. |
| 5 | Elevalunas eléctricos traseros |
| 8 | Diagrama de fusibles
(lado derecho del salpicadero). |
| 10 | Asientos delanteros calefactados |
| 11 | Función de masaje del asiento |
Opel Corsa F (2021-2022) – diagrama de la caja de fusibles
Año de fabricación: 2021, 2022.
Los fusibles del encendedor de cigarrillos (toma de corriente) en el Opel Corsa F son los fusibles 31 de la caja de fusibles del habitáculo, a la izquierda.
Ubicación de la caja de fusibles
Cajas de fusibles del habitáculo
Hay dos cajas de fusibles: a la derecha y a la izquierda del salpicadero.
Lado izquierdo:
En vehículos con volante a la izquierda, la caja de fusibles se encuentra detrás de una tapa en el salpicadero. Retire la tapa hacia abajo y extráigala.
En vehículos con volante a la derecha, la caja de fusibles se encuentra detrás de una tapa en la guantera. Abra la guantera y retire la tapa.
Lado derecho:
En vehículos con volante a la izquierda, la caja de fusibles se encuentra detrás de una tapa en la guantera. Abra la guantera y retire la tapa, retire el soporte.
En vehículos con volante a la derecha, la caja de fusibles se encuentra detrás de una tapa en el salpicadero. Retire la tapa hacia abajo y extráigala, retire el soporte.
Caja de fusibles del compartimento del motor
Retire la tapa.

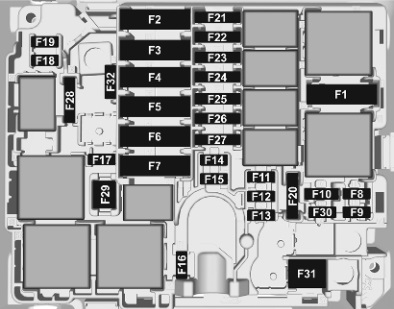

Diagrama de la caja de fusibles
Compartimento del motor
Asignación de fusibles en el compartimento del motor
| Número | Descripción |
|---|---|
| Número | Descripción |
| 1 | Sistema de control de calefacción, ventilación y aire acondicionado |
| 2 | Sistema de frenado |
| 3 | Caja de fusibles (lado derecho del salpicadero) |
| 4 | Sistema de frenado |
| 5 | Módulo de control de la carrocería |
| 6 | Ventilador del radiador |
| 7 | Módulo de control de la carrocería |
| 8 | Módulo de control del motor / bomba de combustible |
| 9 | Sensor NOX; Sensor de agua en el diésel. |
| 10 | Módulo de control del motor |
| 11 | Módulo de control del motor |
| 12 | Conector de diagnóstico |
| 13 | Módulo de control del motor |
| Número | Descripción |
|---|---|
| 14 | Sensor de voltaje de la batería |
| 15 | Módulo de control del remolque |
| 16 | Faro derecho |
| 17 | Módulo de control del motor/sensor NOX |
| 18 | Faro de cruce derecho |
| 19 | Faro de cruce izquierdo |
| 20 | Módulo de control del motor; Bomba de combustible; Calefacción diésel. |
| 21 | Motor de arranque |
| 22 | Transmisión automática |
| 25 | Panel de fusibles (remolque) |
| 27 | Módulo de control de la carrocería |
| 28 | Sistema de reducción catalítica selectiva |
| 29 | Limpiaparabrisas |
| 31 | Sistema de control de calefacción, ventilación y aire acondicionado |
| 32 | Volante |
Vehículos eléctricos
| Número | Descripción |
|---|---|
| Número | Descripción |
| 1 | Sistema de control de climatización |
| 2 | Sistema de frenado |
| 3 | Diagrama de fusibles (lado derecho del salpicadero) |
| 4 | Sistema de frenado |
| 6 | Ventilador del radiador |
| 7 | Módulo de control de la carrocería |
| 8 | Bomba de combustible |
| 9 | Unidad de control del vehículo eléctrico |
| 10 | Unidad de control del vehículo eléctrico (compresor de aire acondicionado) |
| 11 | Unidad de control del vehículo eléctrico |
| 12 | Conector de diagnóstico |
| 13 | Módulo de control de la carrocería/sistema de calefacción, ventilación y aire acondicionado |
| 14 | – |
| Número | Descripción |
|---|---|
| 15 | Interruptor de servicio electrónico |
| 16 | Faro derecho |
| 18 | Faro de cruce derecho |
| 19 | Faro de cruce izquierdo |
| 20 | Unidad de control del vehículo eléctrico |
| 22 | Relé del compartimento del motor |
| 23 | Convertidor CA/CC; Convertidor CC/CC. |
| 25 | Interfaz de batería de alto voltaje |
| 26 | Controlador del motor (motor eléctrico con inversor) |
| 27 | Módulo de control de la carrocería |
| 28 | – |
| 29 | Limpiaparabrisas |
| 30 | Módulo de control de la carrocería |
| 31 | Módulo de control de la carrocería |
| 32 | Volante |
Panel de instrumentos (lado izquierdo)
Asignación de fusibles en el habitáculo (lado izquierdo)
| Número | Descripción |
|---|---|
| Número | Descripción |
| 1 | Sensor de radar; Espejo. |
| 3 | Carga inductiva |
| 4 | Bocina |
| 5 | Lavaparabrisas delantero |
| 6 | Lavaparabrisas delantero |
| 7 | USB |
| 8 | Limpiaparabrisas trasero |
| 10 | Cierre centralizado |
| 11 | Cierre centralizado |
| 12 | Conector del módulo de diagnóstico |
| 13 | Sistema de control de calefacción, ventilación y aire acondicionado |
| Número | Descripción |
|---|---|
| 14 | Alarma; Sistema Opel Connect. |
| 17 | Juego de intermitentes |
| 21 | Botón de arranque; Protección antirrobo. |
| 22 | Sensor de lluvia; Sensor de luz; Cámara. |
| 23 | Testigo del cinturón de seguridad |
| 24 | Pantalla táctil de 7 pulgadas (Infoentretenimiento); Asistente de aparcamiento; Cámara de marcha atrás. |
| 25 | Airbag |
| 27 | Gestión de la alarma del coche |
| 29 | Pantalla táctil de 7 pulgadas; Infoentretenimiento. |
| 31 | Encendedor de cigarrillos; Toma de corriente de 12 V. |
| 32 | Volante calefactado |
| 33 | Sistema de aire acondicionado, calefacción y ventilación. Transmisión automática. |
| 34 | Asistencia al aparcamiento; Ajuste de los retrovisores exteriores. |
Vehículos eléctricos
| Número | Descripción |
|---|---|
| Número | Descripción |
| 1 | Sensor de radar; Espejo. |
| 3 | Carga inductiva |
| 4 | Bocina |
| 5 | Lavaparabrisas delantero |
| 6 | Lavaparabrisas delantero |
| 7 | USB |
| 8 | Limpiaparabrisas trasero |
| 10 | Cierre centralizado |
| 11 | Cierre centralizado |
| 12 | Módulo conector de diagnóstico |
| 13 | Sistema de aire acondicionado |
| Número | Descripción |
|---|---|
| 14 | Alarma; Sistema Opel Connect. |
| 17 | Juego de intermitentes |
| 21 | Botón de arranque; Sistema antirrobo. |
| 22 | Sensor de lluvia; Sensor de luz; Cámara. |
| 23 | Recordatorio del cinturón de seguridad |
| 24 | Pantalla táctil de 7 pulgadas; Asistente de aparcamiento; Cámara de marcha atrás. |
| 25 | Airbag |
| 27 | Sistema de alarma antirrobo |
| 29 | Pantalla táctil de 7 pulgadas; Infoentretenimiento. |
| 31 | Encendedor de cigarrillos; Toma de corriente de 12 V. |
| 32 | Volante calefactado |
| 33 | Sistema de aire acondicionado; Transmisión automática. |
| 34 | Asistencia al aparcamiento; Ajuste de los retrovisores exteriores. |
Panel de instrumentos (lado derecho)
Asignación de fusibles en el habitáculo (lado derecho)
| Número | Descripción |
|---|---|
| 1 | Ventana trasera calefactada |
| 2 | Retrovisores exteriores calefactados |
| 3 | Elevalunas eléctricos delanteros |
| 4 | Ajuste de los retrovisores exteriores; Retrovisores plegables. |
| 5 | Elevalunas eléctricos traseros |
| 8 | Caja de fusibles (lado derecho del salpicadero). |
| 10 | Asientos delanteros calefactados |
| 11 | Función de masaje del asiento |
