Opel Astra H (2004-2014) – caja de fusibles

Opel Astra H (2004-2009) – diagrama de fusibles

Año de fabricación: 2004, 2005, 2006, 2007, 2008, 2009.

Ubicación de la caja de fusibles – Opel Astra h

La caja de fusibles se encuentra en el lado derecho del motor. Utilizando un destornillador plano, presione los dos bloques laterales y retire la cubierta.

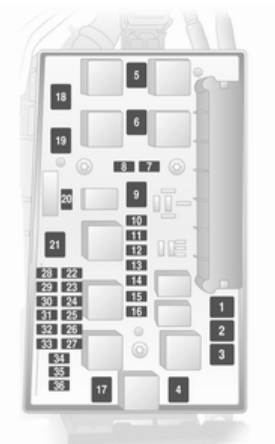

Descripción de los fusibles del Opel Astra h

Asignación de fusibles en el compartimento del motor

Nº	Amperios [A]	Descripción
Nº	Amperios [A]	Descripción
1	20A	Sistema de frenos antibloqueo (ABS)
2	30A	Sistema de frenos antibloqueo (ABS)
3	30A	Ventilador de calefacción del aire acondicionado
4	30A	Ventilador de calefacción del aire acondicionado
5	30A o 40A	Ventilador del radiador
6	20A o 30A o 40A	Ventilador del radiador
7	10 A	Limpiaparabrisas (delantero y trasero)
8	15A	Bocina
9	25A	Limpiaparabrisas (delantero y trasero)
10	—	No utilizado
11	—	No utilizado
12	—	No utilizado
13	15A	Luz antiniebla
14	30A	Limpiaparabrisas (delantero)
15	30A	Limpiaparabrisas (trasero)
16	5A	Sistemas de control electrónico; Open&Start; ABS; Techo practicable; Interruptor de luces de freno.
17	25A	Calentador del filtro de combustible
18	25A	Motor de arranque
19	30A	Transmisión
20	10 A	Compresor del aire acondicionado
21	20A	Unidad de control del motor (ECM)
22	7,5A	Unidad de control del motor (ECM)
23	10 A	Ajuste de faros; Iluminación frontal adaptativa (AFL).
24	15A	Bomba de combustible

Nº	Amperios [A]	Descripción
25	15A	Módulo de control de la transmisión (TCM)
26	10 A	Módulo de control del motor (ECM)
27	5A	Servodirección
28	5A	Módulo de control de la transmisión (TCM)
29	7,5A	Módulo de control de la transmisión (TCM)
30	10 A	Módulo de control del motor (ECM)
31	10 A	Ajuste de faros; Iluminación frontal adaptativa (AFL).
32	5A	Luz de advertencia del sistema de frenos; Aire acondicionado; Interruptor del pedal del embrague.
33	5A	Ajuste de faros; Iluminación adaptativa (AFL); Unidad de control de iluminación exterior.
34	7,5A	Unidad de control del módulo de la columna de dirección
35	20A	Sistema de infoentretenimiento
36	7,5A	Teléfono móvil; Receptor de radio digital; Sistema Twin Audio; Pantalla multifunción.
K1	—	Relé del motor de arranque
K2	—	Relé del módulo de control del motor (ECM)
K3	—	Salida «5»
K5.	—	Relé del modo del limpiaparabrisas
K6	—	Relé de activación del limpiaparabrisas
K7	—	Relé de la bomba del lavaparabrisas
K8	—	Relé del compresor del aire acondicionado
K10	—	Relé de la bomba de combustible
K11	—	Relé del ventilador del radiador
K12	—	Relé del ventilador del radiador
K13	—	Relé del ventilador del radiador
K14	—	Relé del calentador del filtro de combustible (diésel)
K15	—	Relé del ventilador de calefacción
K16	—	Relé de la luz antiniebla

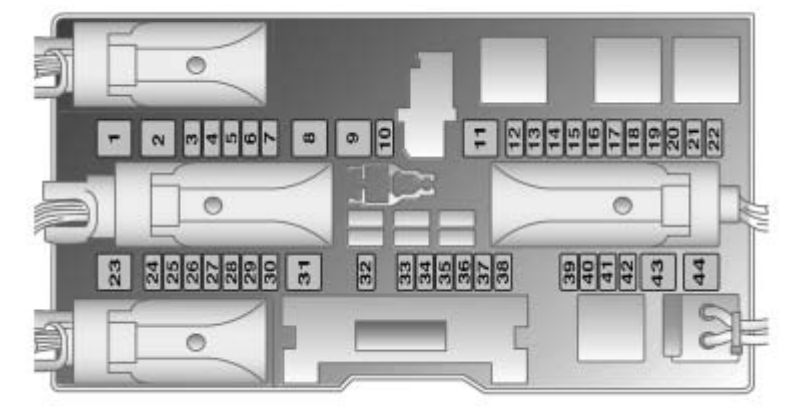

Ubicación de la caja de fusibles – fusibles Opel Astra h

La caja de fusibles se encuentra en el lado derecho del maletero. Gire los dos clips 90 grados y baje la cubierta.

Diagrama de fusibles del Opel Astra h

Asignación de fusibles en el maletero

Nº	Amperios [A]	Descripción
Nº	Amperios [A]	Descripción
1	25A	Elevalunas eléctricos delanteros
2	—	No utilizado
3	7,5A	Panel de instrumentos
4	5A	Sistema de aire acondicionado
5	7,5A	Airbag
6	—	No utilizado
7	—	No utilizado
8	—	No utilizado
9	—	No utilizado
10	—	No utilizado
11	25A	Calefacción de la luneta trasera
12	15A	Limpiaparabrisas trasero
13	5A	Asistencia al estacionamiento
14	7,5A	Sistema de aire acondicionado
15	—	No utilizado
16	5A	Sensor de ocupación del asiento delantero derecho; Sistema Open&Start.
17	5A	Sensor de lluvia; Sensor de calidad del aire; Sistema de monitoreo de presión de neumáticos; Espejo interior con función de atenuación automática.
18	5A	Instrumentos, interruptores
19	—	No utilizado
20	10 A	Sistema de control dinámico de amortiguación (CDC)
21	7,5A	Calefacción de los espejos exteriores
22	20A	Techo practicable
23	25A	Elevalunas eléctricos traseros

Nº	Amperios [A]	Descripción
24	7,5A	Conector de diagnóstico
25	—	No utilizado
26	7,5A	Espejos exteriores plegables
27	5A	Sensor ultrasónico; Sistema de alarma antirrobo.
28	—	No utilizado
29	15A	Encendedor de cigarrillos; Tomas de corriente delanteras.
30	15A	Tomas de corriente traseras
31	—	No utilizado
32	—	No utilizado
33	15A	Sistema Open&Start
34	25A	Techo practicable
35	15A	Tomas de corriente traseras
36	20A	Alimentación del remolque
37	—	No utilizado
38	25A	Cierre centralizado, salida «30»
39	15A	Calefacción del asiento delantero izquierdo
40	15A	Calefacción del asiento delantero derecho
41	—	No utilizado
42	—	No utilizado
43	—	No utilizado
44	—	No utilizado
K1	—	Salida «15» de la llave de encendido (bloqueo)
K2	—	Salida «15a» de la llave de encendido (bloqueo)
K3	—	Relé de calefacción de la luneta trasera

Opel Astra H (2010-2014) – diagrama de la caja de fusibles

Año de fabricación: 2010, 2011, 2012, 2014.

El fusible del encendedor de cigarrillos (toma de corriente) en el Opel Astra H (2010-2014) es el fusible 36 en la caja de fusibles.

Caja de fusibles en el compartimento del motor

Número	Descripción
1	Sistema ABS
2	Sistema ABS
3	Ventilador interior; Aire acondicionado electrónico.
4	Ventilador interior; Calefacción; Aire acondicionado.
5	Ventilador del radiador
6	Ventilador del radiador
7	Cierre centralizado
8	Sistema de pulverización del parabrisas, portón trasero.
9	Calefacción de la luneta trasera; calefacción de los espejos exteriores.
10	Conector del sistema de diagnóstico
11	Indicadores e instrumentos
12	Interfaz de teléfono móvil; Sistema de audio-navegación; Pantalla.
13	Iluminación interior
14	Limpiaparabrisas
15	Limpiaparabrisas
16	Señal acústica, sistema ABS; Interruptor de luces de freno; Aire acondicionado.
17	Filtro de combustible en motor diésel o aire acondicionado.

18	Motor de arranque
19	—
20	Señal acústica
21	Sistemas electrónicos del motor
22	Sistemas electrónicos del motor
23	Ajuste de faros
24	Bomba de combustible
25	—
26	Sistemas electrónicos del motor
27	Calefacción; Aire acondicionado.
28	—
29	Asistencia a la dirección
30	Sistemas electrónicos del motor
31	Limpiaparabrisas trasero
32	Gestión relacionada con el interruptor de luces de freno.
33	Ajuste de faros; Interruptor de luces; Interruptor de embrague; Intermitentes e instrumentos; Módulo de puerta del conductor.
34	Módulo de control; Módulo de la columna de dirección.
35	Sistema de audio-navegación
36	Encendedor de cigarrillos; Fuente de alimentación delantera.

Asignación de fusibles en combinación con la caja de fusibles variante B en el maletero

Número	Descripción
1	Sistema ABS
2	Sistema ABS
3	Ventilador interior; Aire acondicionado electrónico.
4	Ventilador interior; Calefacción; Aire acondicionado.
5	Ventilador del radiador
6	Ventilador del radiador
7	Boquilla de pulverización del parabrisas delantero
8	Señal acústica
9	Lavaparabrisas
10	—
11	—
12	—
13	Luces antiniebla
14	Limpiaparabrisas
15	Limpiaparabrisas
16	Sistemas electrónicos de módulos de control; Sistema Open&Start; Sistema ABS; Interruptor de luces de freno, TwinTop.
17	Sistema de calefacción del filtro de combustible (motor diésel).

18	Motor de arranque
19	Sistemas electrónicos de la transmisión
20	Ventilador
21	Sistemas electrónicos del motor
22	Sistemas electrónicos del motor
23	Sistema de iluminación adaptativa; Ajuste de faros.
24	Bomba de combustible
25	Sistemas electrónicos de la transmisión
26	Sistemas electrónicos del motor
27	Asistencia a la dirección
28	Sistemas electrónicos de la transmisión
29	Sistemas electrónicos de la transmisión
30	Sistemas electrónicos del motor
31	Sistema de iluminación adaptativa; Ajuste de faros.
32	Sistema de frenos; Aire acondicionado; Interruptor de embrague.
33	Sistema de iluminación adaptativa; Ajuste de faros; Interruptor de luces.
34	Módulo de control; Módulo de la columna de dirección.
35	Sistema de audio-navegación
36	Interfaz de teléfono móvil; Sistema de audio-navegación; Pantalla.

Caja de fusibles en el maletero

Berlina de 5 puertas, familiar, versión furgoneta

Modelo berlina de 3 puertas

Sedán, modelo de 4 puertas

Versión TwinTop

Versión A de la caja de fusibles

Nº	Descripción
1	Faros antiniebla
2	–
3	Toma de corriente en el maletero.
4	Luces de marcha atrás
5	Elevalunas eléctricos en las puertas traseras.
6	Ventilador
7	Elevalunas eléctricos en las puertas delanteras.
8	Calefacción de los espejos exteriores

Versión B de la caja de fusibles

Nº	Descripción
1	Elevalunas eléctricos en las puertas delanteras
2	—
3	Indicadores e instrumentos
4	Calefacción, aire acondicionado; Aire acondicionado electrónico.
5	Airbag
6	—
7	—
8	—
9	—
10	—
11	Calefacción de la luneta trasera
12	Limpiaparabrisas trasero
13	Sistema de asistencia al estacionamiento
14	Calefacción, aire acondicionado
15	—
16	Sistema de reconocimiento de carga del asiento; Sistema Open&Start.
17	Sensor de lluvia; Sistema de monitoreo de presión de neumáticos; Espejo retrovisor.
18	Indicadores e instrumentos, interruptores
19	—
20	Sistema CDC
21	Calefacción de los espejos exteriores

22	Techo solar
23	Elevalunas eléctricos en las puertas traseras
24	Conector del sistema de diagnóstico
25	—
26	Espejos exteriores; Plegables eléctricamente.
27	Sensor ultrasónico; Alarma de coche.
28	—
29	Encendedor de cigarrillos; Toma de corriente delantera.
30	Toma de corriente trasera
31	—
32	—
33	Sistema Open&Start
34	Techo solar; Techo TwinTop.
35	Toma de corriente trasera
36	Conector del remolque
37	—
38	Cierre centralizado, contacto 30
39	Calefacción del asiento izquierdo
40	Calefacción del asiento derecho
41	—
42	—
43	—
44	—

Acerca del Opel Astra H (2004-2014)

El Opel Astra H, fabricado entre 2004 y 2014, es un popular modelo de coche compacto que ganó popularidad gracias a su fiabilidad y practicidad. Este modelo ofrece una amplia gama de opciones de motor, incluyendo motores de gasolina y diésel con diferentes potencias, lo que permite a los conductores elegir según sus necesidades. El Astra H es conocido por su interior confortable y las tecnologías modernas disponibles en ese momento. Gracias a sus características de conducción y elementos de seguridad, se convirtió en una opción popular tanto para familias como para individuos.

Diagrama de la caja de fusibles del Opel Astra H

Esta página muestra el diagrama de la caja de fusibles del Opel Astra H, que es esencial para identificar y reemplazar los fusibles. En este modelo, la caja de fusibles se encuentra típicamente debajo del capó y en el interior del vehículo, generalmente en el lado del conductor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es muy importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para mantener la seguridad y la funcionalidad del vehículo, por lo que es importante tener una visión general de su disposición y funciones.
