Diagram de fusibles y relés – Opel Antara

Aplica a vehículos fabricados en los años:

2006, 2007, 2008, 2009, 2010.

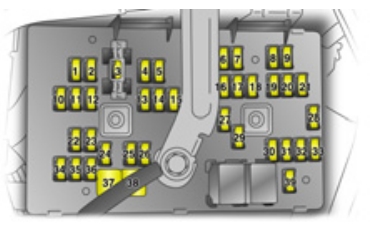

Fusibles del salpicadero

Número	Amperaje [A]	Descripción
1	20	Accesorios de la caja de fusibles
2	20	Asientos calefactables
3	15	Audio
4	10	Remolque
5	10	Linterna (lado derecho)
6	10	Aire acondicionado
7	10	Dirección asistida
8	10	Módulo de control de la carrocería
9	10	Alarma antirrobo
10	20	Cierre centralizado de puertas
11	15	Intermitentes (lado derecho)
12	15	Intermitentes (lado izquierdo)
13	15	Luces de freno
14	15	Sistema de pulverización de faros
15	10	Panel trasero
16	15	Aire acondicionado
17	20	Módulo de control de la carrocería
18	15	Módulo de control de la carrocería
19	2	Llave de encendido

20	10	Luz antiniebla trasera
21	10	Airbag
22	15	Cierre de puertas delanteras
23	20	Fusible de accesorios
24	15	Módulo de control de la transmisión
25	15	Motor
26	10	Módulo de control de la carrocería
27	—	—
28	10	Escobillas del limpiaparabrisas
29	15	Calefacción de espejos exteriores
30	10	Panel de instrumentos
31	10	Encendido
32	10	Airbag
33	2	Control remoto en el volante
34	10	Espejos plegables
35	—	—
36	20	Encendedor
37	20	Elevalunas eléctrico del pasajero
38	20	Elevalunas eléctrico del conductor
39	10	Transmisión automática

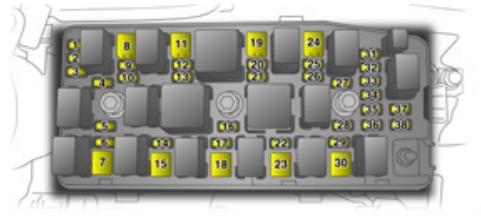

Fusibles en el compartimento del motor

Número	Amperaje [A]	Descripción
1	15	Motor 1
2	15	Motor 2
3	20	Módulo de control del motor
4	15	Motor 3
5	10	Aire acondicionado
6	10	Principal
7	20	Arranque
8	30	Ventilador de refrigeración
9	15	Bomba de combustible
10	15	Tracción total (AWD)
11	30	Ventilador de refrigeración auxiliar
12	15	Luces de freno
13	20	Asientos calefactables
14	20	Módulo ABS
15	40	Módulo ABS
16	15	Bocina
17	25	Limpiaparabrisas
18	40	Arranque

19	40	Accesorios/Arranque
20	20	Techo corredizo
21	15	Sistema antirrobo
22	30	Asiento eléctrico
23	60	Batería
24	30	Desempañador
25	15	Faro delantero (lado izquierdo)
26	15	Faro delantero (lado derecho)
27	10	Iluminación (lado izquierdo)
28	15	Faros antiniebla delanteros
29	15	Haz de luz principal
30	20	Limpiaparabrisas traseros
31	—	—
32	20	Pulverizador de faros
33	15	Módulo de control de la transmisión
34	10	Iluminación de remolque/posición (lado izquierdo)
35	25	Reserva
36	20	Reserva
37	15	Reserva
38	10	Reserva

Acerca del Opel Antara (2006-2010)

El Opel Antara, fabricado entre 2006 y 2010, es un SUV compacto que combina un diseño robusto con un interior cómodo. Este modelo es conocido por su fiabilidad y versatilidad, lo que lo hace ideal tanto para la conducción urbana como todoterreno. El Opel Antara ofrece varias opciones de motor, incluyendo variantes de gasolina y diésel, que proporcionan suficiente potencia y un consumo de combustible eficiente. El espacio interior es amplio y ofrece características tecnológicas modernas que aumentan la comodidad y seguridad de los pasajeros.

Diagrama de la caja de fusibles del Opel Antara

Esta página muestra el diagrama de la caja de fusibles del Opel Antara, que es esencial para identificar y reemplazar los fusibles. La caja de fusibles suele estar ubicada en el compartimento del motor y en el interior del vehículo, más comúnmente debajo del salpicadero. Los diagramas muestran los números de los fusibles, su valor de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo y el correcto funcionamiento de sus sistemas electrónicos.
