Opel Corsa E (2015-2016) – caja de fusibles

Opel Corsa E (2015) – esquema de la caja de fusibles

Año de fabricación: 2015.

El fusible del encendedor de cigarrillos (toma de corriente) en el Opel Corsa E (2015) es el fusible 38 en la caja de fusibles del salpicadero.

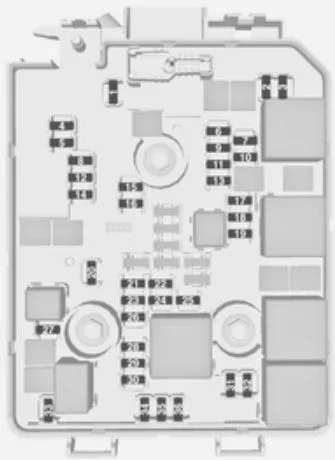

Caja de fusibles en el compartimento del motor

Opel Corsa E – fusibles – compartimento del motor

La caja de fusibles se encuentra en la parte delantera izquierda del compartimento del motor. Retire la tapa y levántela hasta que se detenga. Retire la tapa verticalmente hacia arriba.

Nº	Descripción
1	Módulo de interfaz del remolque
2	Interruptor del espejo exterior
3	Sensor de batería
4	Módulo de control del chasis
5	ABS
6	Faro izquierdo de luz diurna
7	–
8	Módulo de control de la transmisión
9	Módulo de control de la carrocería
10	Módulo de nivelación de faros; TPMS; Remolque.
11	Faro del limpiaparabrisas trasero
12	Desempañado de cristales
13	Faro derecho de luz diurna
14	Espejo desempañador
15	–
16	Módulo de control del chasis; Kit de bomba.
17	Espejo interior

18	Módulo de control del motor
19	Bomba de combustible
20	–
21	Bobina del inyector
22	–
23	Sistema de inyección
24	Sistema de limpiaparabrisas
25	Sistema de iluminación
26	Módulo de control del motor
27	Válvula de cierre de la calefacción
28	Módulo de control del motor
29	Módulo de control del motor
30	Módulo de control del motor
31	Faro izquierdo
32	Faro principal derecho
33	Módulo de control del motor
34	Bocina
35	Embrague
36	Faros antiniebla delanteros

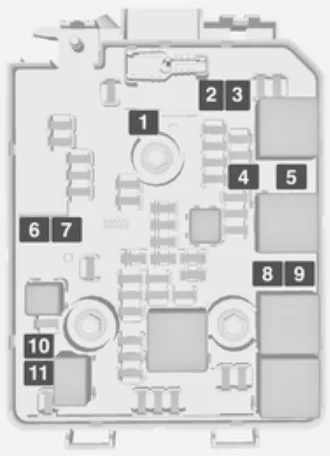

Nº	Descripción
1	Bomba ABS
2	Tierra del limpiaparabrisas delantero
3	Ventilador
4	Panel de instrumentos
5	–
6	Calentador de gasóleo
7	Transmisión
8	Ventilador de refrigeración bajo
9	Ventilador de refrigeración alto
10	Ventilador de refrigeración
11	Motor de arranque

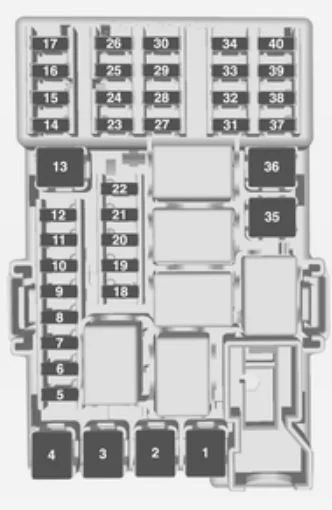

Caja de fusibles del salpicadero

Vehículos con volante a la izquierda

La caja de fusibles se encuentra detrás del interruptor de las luces en el salpicadero. Sujete el tirador y luego tire y doble el interruptor de las luces.

Vehículos con volante a la derecha

La caja de fusibles se encuentra detrás de la tapa en la guantera. Abra la guantera, abra la tapa y dóblela.

Número	Descripción
1	–
2	–
3	Elevalunas eléctricos
4	Transformador de tensión
5	Módulo de control de la carrocería 1
6	Módulo de control de la carrocería 2
7	Módulo de control de la carrocería 3
8	Módulo de control de la carrocería 4
9	Módulo de control de la carrocería 5
10	Módulo de control de la carrocería 6
11	Módulo de control de la carrocería 7
12	Módulo de control de la carrocería 8
13	–
14	Cierre de puertas
15	Sistema de airbag
16	Conexión de datos
17	Encendido
18	Sistema de aire acondicionado
19	Techo solar

20	Asistencia al aparcamiento; Sensor de lluvia; Cámara frontal.
21	Interruptor de freno
22	Sistema de audio
23	Pantalla
24	–
25	Toma adicional
26	Panel de instrumentos
27	Calefacción del asiento del conductor
28	–
29	–
30	Panel de instrumentos; Calefacción del asiento; FlexDock.
31	Bocina
32	Calefacción del asiento del pasajero
33	Volante calefactable
34	–
35	Reparación de neumáticos
36	–
37	Faro del limpiaparabrisas trasero
38	Encendedor de cigarrillos
39	Elevalunas eléctricos; Techo practicable; Pantalla de la transmisión automática.
40	–

Opel Corsa E (2016) – esquema de la caja de fusibles

Año de fabricación: 2016.

El fusible del encendedor de cigarrillos (toma de corriente) en el Opel Corsa E (2016) es el fusible 38 en la caja de fusibles.

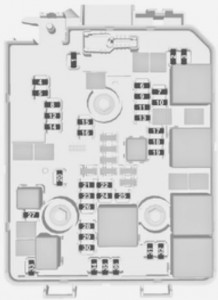

Caja de fusibles en el compartimento del motor

La caja de fusibles se encuentra en la parte delantera izquierda del compartimento del motor. Retire la tapa y levántela hasta que se detenga. Retire la tapa verticalmente hacia arriba.

Número	Descripción
1	Módulo de interfaz del remolque; Sistema del maletero.
2	–
3	Sensor de batería
4	Bomba de combustible del módulo de control del chasis
5	ABS
6	Faro con luces de cruce y luz diurna izquierda; Tapa de faros de xenón con luces de carretera izquierda y derecha.
7	–
8	Módulo de control de la transmisión MTA; Módulo de control de GLP.
9	Detección de tensión del módulo de control de la carrocería.
10	Ajuste de faros
11	Tercer limpiaparabrisas
12	Luneta trasera calefactable
13	Faros con luces de cruce y luces diurnas derechas.
14	Espejo exterior calefactable
15	–
16	Kit de asistencia de frenos
17	Encendido, alimentación del cigüeñal

18	Módulo de control del motor
19	Bomba de combustible
20	–
21	Válvulas electromagnéticas del motor, sensores del motor
22	–
23	Sistema de inyección
24	Sistema de limpiaparabrisas
25	–
26	Sensores del motor
27	Válvula de cierre de la calefacción
28	Módulo de control del motor
29	Módulo de control del motor
30	Módulo de control del motor
31	Luces principales izquierdas; Luces de cruce de xenón izquierdas.
32	Luces principales derechas; Luces de cruce de xenón derechas.
33	Módulo de control del motor
34	Bocina
35	Embrague del compresor del aire acondicionado
36	Faros antiniebla delanteros

Nº	Descripción
1	Bomba ABS
2	Limpiaparabrisas delantero
3	Ventilador
4	Panel de instrumentos
5	–
6	Calentador de gasóleo
7	Transmisor
8	Ventilador de refrigeración bajo
9	Ventilador (máx.)
10	Ventilador de refrigeración
11	Arranque

Caja de fusibles del salpicadero

Vehículos con volante a la izquierda

La caja de fusibles se encuentra detrás del interruptor de las luces en el salpicadero. Sujete el tirador, luego tire y doble el interruptor de las luces.

Vehículos con volante a la derecha

La caja de fusibles se encuentra detrás de la tapa en la guantera. Abra la guantera, abra la tapa y dóblela.

Número	Descripción
1	–
2	–
3	Elevalunas eléctricos
4	Transformador de tensión
5	Módulo de control de la carrocería 1
6	Módulo de control de la carrocería 2
7	Módulo de control de la carrocería 3
8	Módulo de control de la carrocería 4
9	Módulo de control de la carrocería 5
10	Módulo de control de la carrocería 6
11	Módulo de control de la carrocería 7
12	Módulo de control de la carrocería 8
13	–
14	Cierre de puertas
15	Sistema de airbags
16	Conexión de datos
17	Encendido
18	Sistema de aire acondicionado
19	Techo practicable

20	Asistencia al aparcamiento; Sensor de lluvia; Cámara frontal.
21	Interruptor de freno
22	Sistema de audio
23	Pantalla
24	–
25	Toma adicional
26	Panel de instrumentos
27	Calefacción del asiento del conductor
28	–
29	–
30	Panel de instrumentos; Calefacción del asiento; FlexDock.
31	Bocina
32	Calefacción del asiento del pasajero
33	Volante calefactable
34	–
35	Reparación de neumáticos
36	–
37	Limpiaparabrisas trasero
38	Encendedor de cigarrillos
39	Elevalunas eléctricos; Techo practicable; Pantalla de la transmisión automática.
40	–

Acerca del Opel Corsa E (2015-2016)

El Opel Corsa E, fabricado entre 2015 y 2016, es un coche urbano compacto que ofrece un diseño moderno y características prácticas. Este modelo es conocido por su fiabilidad y eficiencia, lo que lo hace ideal para la conducción diaria en entornos urbanos. El Corsa E está equipado con varias motorizaciones, incluyendo motores de gasolina y diésel, que proporcionan diferentes niveles de potencia y consumo de combustible. El interior del vehículo está diseñado con énfasis en la comodidad y la funcionalidad, ofreciendo suficiente espacio para pasajeros y equipaje.

Esquema de la caja de fusibles del Opel Corsa E

Esta página muestra el esquema de la caja de fusibles del Opel Corsa E, que es esencial para identificar y reemplazar los fusibles. La caja de fusibles en este modelo se encuentra generalmente en el compartimento del motor y en el interior del vehículo, específicamente debajo del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y el correcto funcionamiento de los sistemas eléctricos del vehículo.
