Skoda Octavia (2017-2019…) – caja de fusibles
Skoda Octavia (2017-2019…) – esquema de fusibles
Año de fabricación: 2017, 2018, 2019.
Los fusibles del encendedor de cigarrillos (toma de corriente) en el Skoda Octavia son los fusibles n.º 40 (toma de corriente de 12 V) y n.º 46 (toma de corriente de 230 V) en la caja de fusibles del salpicadero.
| Color del fusible | Amperios [A] |
|---|---|
| marrón claro | 5 |
| marrón oscuro | 7.5 |
| rojo | 10 |
| azul | 15 |
| amarillo-azul | 20 |
| blanco | 25 |
| verde / rosa | 30 |
| naranja / verde | 40 |
| rojo | 50 |
Ubicación de la caja de fusibles
Vehículos con volante a la izquierda:
En los vehículos con volante a la izquierda, la caja de fusibles se encuentra detrás de la guantera en el lado izquierdo del salpicadero.
- Abrir la guantera.
- Sujetar la guantera en la zona de las flechas.
- Extender la guantera tirando en la dirección de la flecha 1.
- Reemplazar el fusible correspondiente.
- Cerrar la guantera empujándola hasta la posición de bloqueo en el salpicadero en la dirección de la flecha 2.
Vehículos con volante a la derecha:
En los vehículos con volante a la derecha, se encuentra en la parte delantera del pasajero, detrás de la guantera en el lado izquierdo del salpicadero.
Desmontaje de la guantera:
- Insertar un destornillador debajo de la tapa lateral.
- Desbloquear la tapa en la dirección de la flecha 1.
- Deslizar la tapa en la dirección de la flecha 2.
- Abrir la guantera.
- Insertar un destornillador lateralmente en el salpicadero en la dirección de la flecha 3.
- Con el destornillador, desbloquear el brazo de freno A de la guantera en la dirección de la flecha 4.
- Tirar de la guantera en la dirección de la flecha 5.
- Retirar la pinza de plástico situada debajo de la tapa de la caja de fusibles en el compartimento del motor.
- Colocar la pinza en el fusible correspondiente y extraer el fusible.
- Insertar un fusible nuevo.
- Colocar el soporte en su posición original.
Instalación de la guantera:
- Deslizar el tope B de la guantera detrás del soporte C.
- Deslizar la guantera en la dirección opuesta a la flecha 5.
- Insertar el brazo de freno y bloquearlo con un destornillador en la dirección de la flecha 4.
- Presionar la tapa lateral en la dirección opuesta a la flecha 2.
- Presionar completamente la tapa lateral en la dirección opuesta a la flecha 1.
Esquema de la caja de fusibles
Asignación de fusibles en el salpicadero
| Nº | Descripción |
|---|---|
| Nº | Descripción |
| 1 | No asignado |
| 2 | No asignado |
| 3 | 2017-2018:
Estabilizador de tensión para vehículos taxi; 2019: No asignado. |
| 4 | Volante calefactable |
| 5 | Bus de datos |
| 6 | Sensor de alarma |
| 7 | Aire acondicionado;
Calefacción; Receptor de control remoto para calefacción estacionaria; Palanca de cambios de la transmisión automática; Bloqueo de extracción de la llave del salpicadero (2019, vehículo con transmisión automática). |
| 8 | Interruptor de luces;
Sensor de lluvia; Conector de diagnóstico; Iluminación interior; Unidad de control de los faros delanteros. |
| 9 | Tracción total |
| 10 | Pantalla de infoentretenimiento |
| 11 | Luz – izquierda |
| 12 | Infoentretenimiento |
| 13 | Pretensor del cinturón – lado del conductor |
| 14 | Ventilador de aire para aire acondicionado;
Calefacción. |
| 15 | Bloqueo eléctrico de la dirección |
| 16 | Phonebox;
Carga inalámbrica del teléfono. |
| 17 | Juego de indicadores, conexión a la alarma |
| 18 | Cámara de marcha atrás |
| 19 | Sistema KESSY |
| 20 | Palanca de control debajo del volante |
| 21 | Amortiguador adaptativo |
| 22 | Dispositivo de remolque – toma eléctrica |
| 23 | Techo panorámico practicable |
| 24 | Luz – derecha |
| 25 | Cierre centralizado –
puertas delanteras izquierdas, cristal – izquierdo; Espejos exteriores – calefacción, función de plegado, ajuste de la superficie del espejo. |
| 26 | Asientos delanteros calefactables |
| Nº | Descripción |
|---|---|
| 27 | Iluminación interior |
| 28 | Dispositivo de remolque – iluminación izquierda |
| 29 | 2017-2018:
no asignado; 2019: SCR (AdBlue). |
| 30 | Asientos traseros calefactables |
| 31 | No asignado |
| 32 | Asistencia al aparcamiento (aparcamiento asistido) |
| 33 | Airbag;
Interruptor de luces de emergencia. |
| 34 | TCS;
ESC; Monitorización de la presión de los neumáticos; Aire acondicionado; Interruptor de luces de marcha atrás; Espejo con atenuación automática; START-STOP; Asientos traseros calefactables; Generador de sonido deportivo. |
| 35 | Ajuste del alcance de los faros;
Conector de diagnóstico; Sensor (cámara) detrás del parabrisas; Sensor de radar. |
| 36 | Faro derecho |
| 37 | Faro izquierdo |
| 38 | Dispositivo de remolque |
| 39 | Central –
puertas delanteras derechas, control de ventanas – derecho; Espejo derecho – calefacción, función de plegado del espejo, ajuste de la superficie del espejo. |
| 40 | Conector de alimentación de 12 V. |
| 41 | Pretensor del cinturón – lado del pasajero delantero |
| 42 | Central – puertas traseras;
Lavafaros; Lavaparabrisas. |
| 43 | Amplificador de música |
| 44 | Dispositivo de remolque – toma eléctrica |
| 45 | Asientos ajustables eléctricamente |
| 46 | Conector de alimentación de 230 V. |
| 47 | Limpiaparabrisas trasero |
| 48 | Sistema de asistencia para la monitorización del ángulo muerto |
| 49 | Arranque del motor, interruptor del pedal del embrague |
| 50 | Apertura del capó |
| 51 | 2017-2018:
Unidad multifunción para vehículos taxi; 2019: SCR (AdBlue). |
| 52 | Estabilizador de tensión para taxi, toma USB |
| 53 | Luneta trasera calefactable |

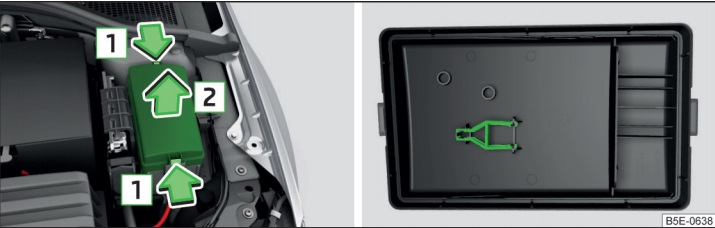

Ubicación de la caja de fusibles
Los fusibles se encuentran debajo de la tapa en el compartimento del motor a la izquierda.

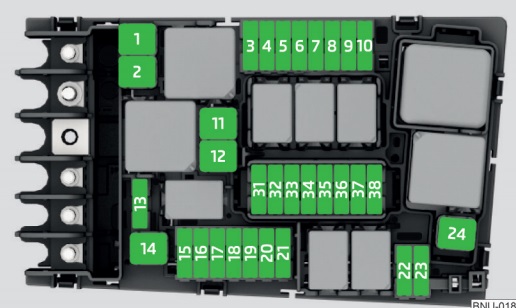

Esquema de la caja de fusibles
Asignación de fusibles en el compartimento del motor
| Nº | Descripción |
|---|---|
| Nº | Descripción |
| 1 | 2017-2018:
ESC; ABS; 2019: ESC; ABS; Freno de mano. |
| 2 | ESC;
ABS. |
| 3 | Sistema de control del motor |
| 4 | 2017-2018:
Ventilador del radiador; Sensor de temperatura del aceite; Medidor de masa de aire; Válvula reguladora de la presión del combustible; Calentador auxiliar eléctrico; Válvula de seguridad del aceite; Válvula de recirculación de gases de escape; 2019: Ventilador del radiador; Sensor de temperatura del aceite; Medidor de masa de aire; Válvula reguladora de la presión del combustible; Calentador auxiliar eléctrico; Válvula de presión del aceite; Válvula de recirculación de gases de escape; Bujía de encendido; SCR (AdBlue). |
| 5 | Bobina de encendido del relé de GNC;
Inyectores de combustible; Válvula dosificadora de combustible. |
| 6 | Sensor de freno |
| 7 | 2017-2018:
Bomba de refrigerante; Persianas del radiador; Válvula de presión del aceite; Válvula de aceite de la transmisión; 2019: Bomba de refrigerante; Persianas del radiador; Válvula de presión del aceite; Válvula de aceite de la transmisión; Ventilación de la calefacción del bloque. |
| 8 | Sonda Lambda |
| 9 | 2017-2018:
Encendido; Calentador; Válvula de mariposa de gases de escape; Ventilación de la calefacción del bloque; 2019: Encendido; Válvula de escape. |
| 10 | Bomba de combustible;
Encendido. |
| 11 | Sistema de calefacción auxiliar eléctrica |
| 12 | Sistema de calefacción auxiliar eléctrica |
| 13 | 2017-2018:
Transmisión automática; 2019: Calefacción del parabrisas – lado izquierdo, |
| 14 | 2017-2018:
Parabrisas calefactable; 2019: Calentador del parabrisas – lado derecho. |
| 15 | Bocina |
| Nº | Descripción |
|---|---|
| 16 | Encendido;
Bomba de combustible; Relé de GNC. |
| 17 | ABS;
ESC; Sistema de gestión del motor; Relé del parabrisas calefactable. |
| 18 | Bus de datos;
Módulo de datos de la batería |
| 19 | Limpiaparabrisas |
| 20 | Alarma antirrobo |
| 21 | 2017-2018:
Parabrisas calefactable; 2019: Transmisión automática. |
| 22 | Sistema de gestión del motor;
Estabilizador de tensión en vehículos taxi |
| 23 | Motor de arranque |
| 24 | Sistema de calefacción eléctrica |
| 31 | Bomba de vacío para el sistema de frenos |
| 32 | No asignado |
| 33 | Bomba de aceite para transmisión automática |
| 34 | Diferencial delantero |
| 35 | No asignado |
| 36 | No asignado |
| 37 | Calefacción estacionaria |
| 38 | No asignado |
