Skoda Octavia Tour Mk1 (A4)
1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 y 2004
Habitáculo
Caja de fusibles
Se encuentra al final del salpicadero, en el lado del conductor, detrás del panel protector.
Diagrama
Propósito
| 1 | 10A Espejos con calefacción, relé de encendedor de cigarrillos, asientos eléctricos y boquillas de limpiaparabrisas |
| 2 | 10A Intermitentes, faros con bombillas de xenón |
| 3 | 5A Iluminación de la guantera |
| 4 | 5A Iluminación de la matrícula |
| 5 | 7,5A Asientos calefactables, aire acondicionado Climatronic, ventilador de recirculación de aire, espejos exteriores calefactables, control de crucero |
| 6 | 5A Cierre centralizado |
| 7 | 10A Luces de marcha atrás, sensores de aparcamiento |
| 8 | Teléfono 5A |
| 9 | 5A ABS, ESP |
| 10 | 10A Encendido |
| 11 | 5A Panel de instrumentos |
| 12 | 7,5A Alimentación del sistema de diagnóstico |
| 13 | 10A Luces de freno |
| 14 | 10A Iluminación interior de la carrocería, cierre centralizado, iluminación interior de la carrocería (sin cierre centralizado) |
| 15 | 5A Panel de instrumentos, sensor de ángulo de dirección, espejo retrovisor |
| 16 | Aire acondicionado 10A |
| 17 | 5A Boquillas calefactables, 30A Luz diurna |
| 18 | 10A Luz de carretera derecha |
| 19 | 10A Luz de carretera izquierda |
| 20 | 15A Luz de cruce derecha, nivelación de faros |
| 21 | 15A Luz de cruce izquierda |
| 22 | 5A Luz de estacionamiento derecha |
| 23 | 5A Luz de estacionamiento izquierda |
| 24 | 20A Limpiaparabrisas delantero, motor del lavaparabrisas |
| 25 | 25A Ventilador de calefacción, aire acondicionado, Climatronic |
| 26 | 25A Tapa del maletero calefactable |
| 27 | 15A Limpiaparabrisas trasero |
| 28 | 15A Bomba de combustible |
| 29 | 15A Unidad de control: motor de gasolina, 10A Unidad de control: motor diésel |
| 30 | 20A Techo solar eléctrico |
| 31 | No ocupado |
| 32 | Motor de gasolina 10A – inyectores, bomba de alta presión de motor diésel 30A, unidad de control |
| 33 | 20A Lavaparabrisas |
| 34 | Motor de gasolina 10A: caja de control, motor diésel 10A: caja de control |
| 35 | 30A Toma de remolque, toma en el maletero |
| 36 | 15A Faros antiniebla |
| 37 | Motor de gasolina 20A: caja de control, motor diésel 5A: caja de control |
| 38 | 15A Lámpara del maletero, cierre centralizado, iluminación interior |
| 39 | 15A Sistema de advertencia de peligro |
| 40 | 20A Señal acústica (pitido) |
| 41 | Encendedor de cigarrillos 15A |
| 42 | 15A Radio, teléfono |
| 43 | 10A Motor de gasolina: caja de control, Motor diésel: caja de control |
| 44 | 15A Asientos calefactables |
El encendedor de cigarrillos corresponde al fusible número 41, 15A.
Caja de relés
Se encuentra debajo del panel, detrás del revestimiento.

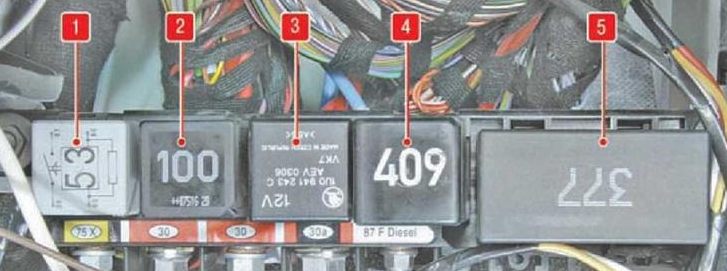

Foto ilustrativa
Diagrama
Funciones
- relé de la bocina;
- relé de conmutación;
- amplificador de iluminación;
- relé de la bomba de combustible;
- controlador de limpiaparabrisas.
En vehículos con un equipamiento eléctrico más completo, se proporciona un panel adicional – suplementario (instalado arriba), lleno de elementos de relé clásicos.
Compartimento del motor
Se encuentra en la cubierta de la batería y consta de fusibles (de alta potencia) y fusibles.
Diagrama
Propósito
| 1 | Generador 110/150A |
| 2 | 110A Unidad de control de iluminación interior |
| 3 | 40/50A Motor eléctrico del sistema de refrigeración del motor |
| 4 | 50A Unidad de control electrónico |
| 5 | 50A Bujías de encendido para motores diésel |
| 6 | 30A Motor eléctrico del sistema de refrigeración del motor |
| 7 | Unidad de control ABS 30A |
| 8 | Unidad de control ABS 30A |
