Skoda Kamiq/Scala (2019-…) – caja de fusibles

Skoda Kamiq/Scala (2019-…) – diagrama de fusibles

Panel de instrumentos

El diagrama de fusibles se encuentra detrás de la guantera en el lado del conductor.
Presione el botón y abra la bandeja, tire de la bandeja hacia usted.

Compartimento del motor

Presione simultáneamente los botones de bloqueo de la tapa del diagrama de fusibles y retire la tapa.

2019, 2020

Panel de instrumentos

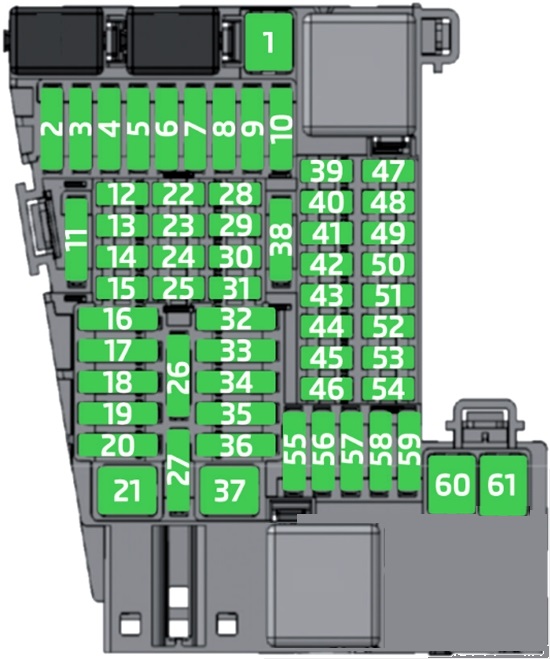

Asignación de fusibles en el panel de instrumentos (2019, 2020)

Nº	Descripción
Nº	Descripción
1	Dispositivo de remolque
2	Faros LED – lado izquierdo
3	Amplificador de música
4	Lavafaros
5	Techo corredizo/panorámico
6	Cierre centralizado; Lavafaros delanteros; Limpiaparabrisas trasero.
7	Calefacción de asientos – traseros
8	Climatronic
9	Faros LED – lado derecho
10	Dispositivo de remolque
11	Tapa del maletero eléctrica
12	Volante calefactable
13	Interruptor de luces; Conexión de diagnóstico; Sensor de lluvia; Palanca de control debajo del volante; Calefacción del parabrisas.
14	Lavafaros delanteros
15	Panel de instrumentos; Conexión de alarma.
16	Luz – lado derecho
17	Elevalunas eléctricos – lado derecho
18	Limpiaparabrisas
19	Infoentretenimiento
20	Luneta trasera térmica
21	SCR (AdBlue)
22	No utilizado
23	Cámara de marcha atrás
24	Guantera para teléfono; Antena GSM; Toma USB; Pantalla de infoentretenimiento.
25	Palanca de control debajo del volante
26	Bus de datos
27	Ajuste de amortiguadores (suspensión adaptativa)
28	Sensor del sistema de alarma
29	Señal acústica del sistema de alarma
30	Encendido (bloqueo de encendido)

Nº	Descripción
31	Aire acondicionado; Calefacción.
32	Pretensores de cinturones de seguridad para pasajeros
33	Elevalunas eléctricos – lado izquierdo
34	Pretensores del cinturón de seguridad del conductor
35	Luz – lado izquierdo
36	Bocina
37	Calefacción de asientos delanteros
38	Iluminación interior; Iluminación de botones; Limpieza de faros; Iluminación ambiental; Aire acondicionado manual; Calefacción.
39	Sistemas de asistencia
40	Interruptor de luces; Faros; Nivelación de faros; Conector de diagnóstico; Interruptor de luces de marcha atrás; Palanca de control debajo del volante.
41	Oscurecimiento del espejo interior; Ajuste del espejo exterior.
42	Interruptor del pedal del embrague; Arranque del motor; Aire acondicionado.
43	Limpiaparabrisas trasero
44	Sistema de airbags; Testigo de airbag.
45	Limpiaparabrisas
46	Calefacción de asientos – traseros
47	No utilizado
48	Bloqueo eléctrico de la columna de dirección; Kessy (sistema de cierre y arranque sin llave).
49	SCR (AdBlue)
50	Puertos USB traseros
51	No utilizado
52	Encendedor de cigarrillos delantero; Toma de 12 V.
53	Bloqueo de encendido; Transmisión automática.
54	Toma de 12 V en el maletero
55	No utilizado
56	Aire acondicionado manual; Calefacción.
57	No utilizado
58	Lavaparabrisas
59	Calefacción de espejos exteriores; Calefacción de boquillas de limpiaparabrisas.
60	Dispositivo de remolque
61	Dispositivo de remolque

Compartimento del motor

Asignación de fusibles en el compartimento del motor (2019, 2020)

Nº	Descripción
Nº	Descripción
1	Unidad de control del motor
2	Válvula de escape; Bomba de refrigerante; Cubiertas del radiador; SCR (AdBlue); Componentes del motor.
3	Sondas Lambda; Unidad de control de NOx.
4	Bomba de combustible, componentes del motor
5	Ventilador del radiador; Regulador de presión del turbo; Sensor de nivel y temperatura de aceite; Componentes del motor.
6	Drenaje del bloque; Sistema de bujías incandescentes; Componentes del motor.
7	Sistema de frenos (bomba de vacío)
8	Bomba de combustible, componentes del motor
9	Interruptor de luces de freno
10	Bus de datos; Controlador BCM; Módulo de datos de la batería.
11	No utilizado
12	Aire acondicionado
13	No utilizado

Nº	Descripción
14	ESC; Sistema de gestión del motor; Componentes del motor.
15	Transmisión automática
16	No utilizado
17	Sistema de gestión del motor
18	Arranque
19	No utilizado
20	ESC
21	ESC
22	No utilizado
23	No utilizado
24	No utilizado
25	Calefactor eléctrico adicional; Ventilador del radiador.
27	Calefactor eléctrico adicional; Ventilador del radiador.
28	Calefactor eléctrico auxiliar
29	Parabrisas calefactable
