Skoda Felicia – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Škoda Felicia, obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).

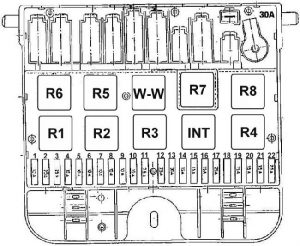

Ubicación de la caja de fusibles del Skoda Felicia
La caja de fusibles del Skoda Felicia se encuentra en el compartimento del motor, en el lado del conductor, cerca de la batería. Para acceder a ella, es necesario retirar la tapa protectora.
| Número |
Amperaje [A] |
Descripción |
| 1 | 10 | Sistema de gestión del motor (Bosch Mono-Motronic)
Control de iluminación. |
| 2 | 20 | Intermitencia y limpiaparabrisas delantero, intermitencia de la luneta trasera y chorro |
| 3 | 25 | Calefactor |
| 4 | 15 | Bomba de combustible (Bosch Mono-Motronic), sensor de O2,
inyector |
| 5 | 10 | Faro antiniebla delantero (derecho) |
| 6 | 10 | Faro antiniebla delantero (izquierdo), luz de control |
| 7 | 10 | Faro de carretera delantero derecho |
| 8 | 10 | Faro de carretera delantero izquierdo, luz de control |
| 9 | 10 | Faro de cruce delantero derecho |
| 10 | 10 | Faro de cruce delantero izquierdo, luz de control |
| 11 | 7.5 | Piloto trasero (derecho) |
| 12 | 7.5 | Faro antiniebla trasero, luz de control |
| 13 | 30 | Calefactor de la luneta trasera, luz de control,
descongelación del espejo |
| 14 | 15 | Luces de freno; luces de emergencia. |
| 15 | 15 | Luz interior; toma de corriente,
alarma |
| 16 | 15 | Cierre de la puerta del motor, chorros de los faros |
| 17 | 25 | Bocina, radiador,
interruptor |
| 18 | – | No se usa |
| 19 | 15 | Líquido de luz de freno, salpicadero,
interruptor de luces, AKIN, asientos calefactables, espejo eléctrico, elevalunas eléctrico, reloj |
| 20 | 15 | Bobina de encendido, sistema de gestión del motor
(Bosch Mono-Motronic) |
| 21 | 15 | Luces intermitentes, bombilla de repuesto |
| 22 | 7.5 | Faro trasero (izquierdo), iluminación |
| Relés | ||
| R1 | Relé de faros | |
| R2 | Relé de faros antiniebla delanteros | |
| R3 | Relé de faros antiniebla traseros | |
| R4 | Luneta trasera calefactable | |
| R5 | Relé de la bomba de combustible (Bosch Mono-Motronic) | |
| R6 | Señal acústica de luz lateral | |
| R7 | Relé de escape en el contacto X | |
| R8 | Relé de emergencia | |
| INT | Relé del limpiaparabrisas y pulverizador trasero | |
| W-W | Relé del limpiaparabrisas intermitente | |
Sobre Skoda Felicia
El Škoda Felicia es un automóvil compacto que se fabricó entre 1994 y 2001. Este modelo fue muy popular gracias a su fiabilidad y precio asequible. El Felicia estaba disponible en varias versiones de carrocería, incluyendo hatchback, familiar y pick-up. En cuanto a la motorización, el Felicia ofrecía diversas opciones, incluyendo motores de gasolina con una cilindrada de 1.3 a 1.6 litros y un motor diésel de 1.9 litros. Gracias a su construcción sencilla y fácil mantenimiento, se convirtió en una opción popular para muchos conductores en Europa Central y del Este.
Esquema de la caja de fusibles del Skoda Felicia
Esta página muestra el esquema de la caja de fusibles para el modelo Škoda Felicia, que es esencial para el correcto mantenimiento y reparación del vehículo. La caja de fusibles se encuentra generalmente debajo del salpicadero en el lado del conductor o en el compartimento del motor. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico del vehículo. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante tener una idea precisa de su disposición y función.
