Peugeot Traveller

Caja de fusibles del motor

Se encuentra debajo del capó, cerca de la batería.La tapa se mantiene en su posición mediante ganchos marcados con – A.

Asignación

• F12 5A Boquillas calefactadas.
• F14 25A Bomba del limpiaparabrisas delantero y trasero.
• F15 5A Sensor de radar delantero del sistema de frenado automático. Dirección asistida eléctrica.
• F17 10A Unidad de conmutación inteligente.
• F19 30A Motor del limpiaparabrisas.
• F20 15A Bomba del lavaparabrisas delantero y trasero.
• F21 20A Bomba del lavafaros.
• F22 15A Bocina.
• F23 15A Faro derecho de luces largas.
• F24 15A Faro izquierdo de luces largas.

Habitáculo

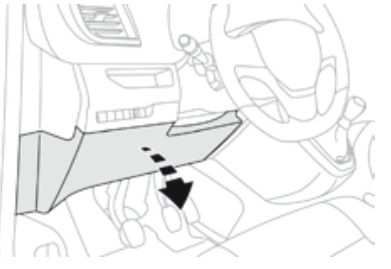

Se encuentra debajo del salpicadero. Se puede acceder a él tirando del borde superior de la cubierta protectora de izquierda a derecha.

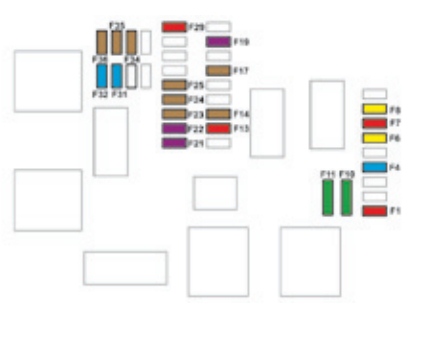

Diagrama

Circuitos protegidos

para Eco

F1 10 Dirección asistida eléctrica, contacto del pedal del embrague.
F4 15 Bocina.
F5 20 Bomba del limpiaparabrisas delantero y trasero.
F6 20 Bomba del limpiaparabrisas delantero y trasero.
F7 10 Toma trasera de 12V.
F8 20 Limpiaparabrisas trasero, de una o dos velocidades.
F10 / F11 30 Cerraduras interiores, exteriores, delanteras y traseras.
F13 10 Panel de climatización delantero, panel de radio, palanca de cambios, pantalla de visualización frontal.
F14 5 Alarmas de seguridad, llamadas de emergencia y asistencia técnica.
F17 5 Panel de instrumentos.
F19 3 Bloqueo del interruptor del volante.
F21 3 Sistema de llave con mando a distancia o sistema antirrobo.
F22 3 Sensor de lluvia y luz, cámara de vídeo multifunción.
F23 5 Indicador de cinturones de seguridad desabrochados o sueltos.
F24 5 Pantalla táctil, cámara de marcha atrás y asistente de aparcamiento.
F25 5 Airbag.
F29 20 Radio, pantalla táctil, reproductor de CD, navegador.
F31 15 Radio (+ batería).
F32 15 Toma delantera de 12V.
F34 5 Sistema de monitoreo de punto ciego, espejos exteriores ajustables eléctricamente.
F35 5 Boquillas calefactadas, ajuste del ángulo de los faros.
F36 5 Carga de lámpara portátil, lámpara trasera.

Si la batería no funciona, compruebe los fusibles 7 y 32.

para completo

• F1 3 Sistema de llave con mando a distancia o sistema antirrobo.
• F5 5 Pantalla táctil, cámara de marcha atrás y asistente de aparcamiento.
• F7 10 Panel de climatización trasero, amplificador Hi-Fi.
• F8 20 Limpiaparabrisas trasero, de una o dos velocidades.
• F10 / F11 30 Cerraduras interiores, exteriores, delanteras y traseras.
• F12 3 Alarma de seguridad.
• F17 10 Toma trasera de 12V.
• F18 5 Llamadas de emergencia y alarma.
• F21 3 Lámpara de carga manual, lámpara trasera.
• F22 3 Luz de la guantera, luces traseras.
• F23 5 Sistema de monitoreo de punto ciego, espejos exteriores ajustables eléctricamente.
• F24 5 Bloqueo del interruptor del volante.
• F25 5 Regulador de altura de los faros.
• F26 3 Indicador de cinturón de seguridad desabrochado o suelto.
• F27 3 Sensor de lluvia y luz, cámara de vídeo multifunción.
• F28 10 Panel de climatización delantero, panel de radio, palanca de cambios, pantalla de visualización frontal.
• F30A o B 15 Radio (+ batería).
• F31 5 Airbag.
• F33 15 Toma delantera de 12V.
• F35 5 Panel de instrumentos.
• F36 20 Radio, pantalla táctil, reproductor de CD, navegador.

En este caso, si la batería no funciona, compruebe los fusibles 13 y 33.
