Peugeot 3008 (2008-2016) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Peugeot 3008 (2008–2016), obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Peugeot 3008 (2009-2016) – esquema de la caja de fusibles
Año de fabricación: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Peugeot 3008 son los fusibles F9 (toma delantera de 12 V, toma trasera del encendedor de cigarrillos de 12 V) y F29 (2009-2010) o F31 (2011-2016) (toma de 12 V en el maletero) en la caja de fusibles del salpicadero.
Caja de fusibles del salpicadero
Vehículos con volante a la izquierda: la caja de fusibles se encuentra en la parte inferior del salpicadero (izquierda).
Vehículos con volante a la derecha: se encuentra en la parte inferior del salpicadero (izquierda).
Compartimento del motor
Se encuentra en el compartimento del motor cerca de la batería (izquierda).
2009, 2010
Panel
Asignación de fusibles en la caja de fusibles del salpicadero (2009, 2010)
| Nº | Amperaje [A] | Descripción |
|---|---|---|
| Nº | Amperaje [A] | Descripción |
| F1 | 15 | Limpiaparabrisas trasero. |
| F2 | – | No utilizado. |
| F3 | 5 | Unidad de control del airbag. |
| F4 | 10 | Espejo retrovisor electrocromático;
Aire acondicionado; Unidad de conmutación y protección; Multimedia trasera. |
| F5 | 30 | Elevalunas eléctricos delanteros de un solo toque. |
| F6 | 30 | Elevalunas eléctricos traseros de un solo toque. |
| F7 | 5 | Luces de lectura delanteras y traseras;
Luces de lectura de mapas; Luces de lectura traseras; Iluminación del parasol; Iluminación de la guantera; Iluminación del reposabrazos central; Control del relé de 12 V del maletero. |
| F8 | 20 | Equipo de audio;
Audio/teléfono; Cambiadores de CD; Pantalla multifunción; Detección de presión de neumáticos; Sirena de alarma; Unidad de control de alarma; Unidad telemática; Módulo de servicio (con Peugeot Connect Media). |
| F9 | 30 | Toma delantera de 12 V;
Encendedor de cigarrillos; Toma trasera de 12 V. |
| F10 | 15 | Controles del volante. |
| F11 | 15 | Interruptor de encendido de baja corriente. |
| F12 | 15 | Presencia de remolque;
Sensor de lluvia/luz; Alimentación de los fusibles F32, F34, F35. |
| F13 | 5 | Caja de fusibles del motor;
Controlador de airbags. |
| F14 | 15 | Salpicadero;
Pantalla del salpicadero; Alimentación del fusible F33. |
| Nº | Amperaje [A] | Descripción |
|---|---|---|
| F15 | 30 | Bloqueo y retracción. |
| F17 | 40 | Luneta trasera térmica;
Alimentación del fusible F30. |
| CII | – | Bypass PARC. |
| F29 | 30 | Toma de arranque de 12 V. |
| F30 | 5 | Espejos laterales calefactables. |
| F31 | 15 | Toma de nevera. |
| F32 | 5 | Palanca de cambios electrónica para el control de la transmisión. |
| F33 | 10 | Pantalla;
Sistema Bluetooth; Aire acondicionado. |
| F34 | 5 | Pantalla de la luz de advertencia del cinturón de seguridad. |
| F35 | 10 | Sensores de aparcamiento;
Autorización del amplificador Hi-Fi. |
| F36 | 10 | Controlador de la caja de fusibles del remolque;
Panel de control de la puerta del conductor. |
| F37 | 20 | Amplificador Hi-Fi. |
| F38 | 30 | Asiento del conductor eléctrico. |
| F39 | 20 | Persiana panorámica para techo solar. |
| F40 | – | No utilizado. |
Compartimento del motor
Asignación de fusibles en el compartimento del motor (2009, 2010)
| Nº | Amperaje [A] | Funciones |
|---|---|---|
| Nº | Amperaje [A] | Funciones |
| F1 | 20 | Alimentación de la unidad de control del motor;
Bomba de combustible y electroválvulas EGR (2 I HDI 16V); Inyectores (2 I HDI 16V). |
| F2 | 15 | Bocina. |
| F3 | 10 | Limpiaparabrisas delanteros y traseros. |
| F4 | 10 | Luces diurnas. |
| F5 | 15 | Recipiente de soplado;
Electroválvulas de regulación de presión del turbo y escape (1,6 I THP 16V); Calentador de vapores de aceite (1,6 I THP 16V); Calentador de diésel (1,6 I HDI 16V). |
| F6 | 10 | Conector de diagnóstico;
Luces de giro; Bomba del filtro de partículas (Diésel); Alarma de distancia; Sensor de nivel de refrigerante del motor; Control de ajuste de espejos. |
| F7 | 10 | Regulador de asistencia a la dirección;
Transmisión automática; Motor de regulación de altura de las luces de giro. |
| F8 | 20 | Control del motor de arranque. |
| F9 | 10 | Interruptores de los pedales de embrague y freno. |
| F10 | 30 | Actuadores de la unidad de control del motor
(gasolina: bobinas de encendido, electroválvulas, sondas lambda, inyectores, calentadores, bomba de combustible, termostato electrónico) (Diésel: electroválvulas, calentadores). |
| Nº | Amperaje [A] | Funciones |
|---|---|---|
| F11 | 40 | Ventilador del aire acondicionado. |
| F12 | 30 | Limpiaparabrisas delanteros lento/rápido. |
| F13 | 40 | Alimentación de la interfaz del sistema integrado (encendido positivo). |
| F14 | 30 | Bomba de aire. |
| F15 | 10 | Faro de luces de cruce delanteras derecha. |
| F 16 | 10 | Faro de luces de cruce delanteras izquierda. |
| F17 | 15 | Faro de luces largas delanteras izquierda. |
| F18 | 15 | Faro de luces largas delanteras derecha. |
| F19 | 15 | Calentador de vapores de aceite (1,6 I VTi 16V);
Electroválvula de regulación de presión del turbo (Diésel); Sensor de nivel de refrigerante del motor (Diésel). |
| F20 | 10 | Termostato electrónico;
Electroválvulas de distribución variable; Electroválvula de regulación de presión del turbo (Diésel); Sensor de nivel de refrigerante del motor (Diésel). |
| F21 | 5 | Alimentación del relé del grupo de ventiladores;
Control del relé Valvetronic (1,6 I VTi 16V); Refrigeración del turbo (1,6 I THP 16V); Sensor de flujo de aire (1,6 I HDI 16V). |

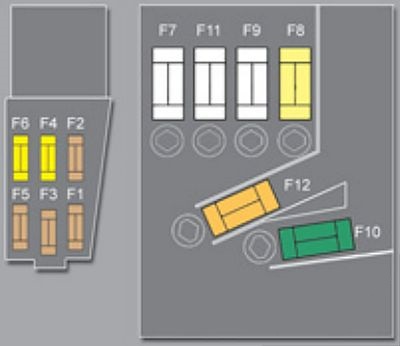

Fusibles en la batería
Asignación de fusibles en la batería (2009, 2010)
| Nº | Amperaje [A] | Descripción |
|---|---|---|
| Nº | Amperaje [A] | Descripción |
| F1 | – | No utilizado. |
| F2 | 5 | Interruptor de freno de doble función. |
| F3 | 5 | Cargador. |
| F4 | 25 | Electroválvulas ABS/ESP. |
| F5 | 5 | Unidad de control ABS/ESP. |
| F6 | 15 | Transmisión automática;
Transmisión electrónica. |
| F7* | 80 | Grupo de electrobomba de asistencia a la dirección. |
| F8* | 60 | Grupo de ventiladores. |
| F9* | 70/30 | Calefacción (Diésel);
Motor eléctrico Valvetronic (1,6 I THP 16V). |
| F10* | 40 | Grupo de electrobomba ABS/ESP. |
| Nº | Amperaje [A] | Descripción |
|---|---|---|
| F11* | 100 | Unidad de conmutación y protección. |
| F12* | 30 | Grupo de electrobomba de la transmisión con regulación electrónica de marchas. |
| MF1* | – | No utilizado. |
| MF2* | 30 | Caja de fusibles del remolque. |
| MF3* | 50 | Caja de fusibles del habitáculo. |
| MF4* | 80 | Interfaz del sistema integrado. |
| MF5* | 80 | Interfaz del sistema integrado. |
| MF6* | 30 | Freno de estacionamiento eléctrico. |
| MF7* | 30 | Asientos delanteros calefactables. |
| MF8* | 20 | Boquilla de pulverización de los faros. |
| * Los maxi fusibles proporcionan protección adicional para los sistemas eléctricos. Todos los trabajos en los maxi fusibles deben ser realizados por los centros de servicio PEUGEOT. |
2011, 2012, 2013
Panel
Asignación de fusibles en la caja de fusibles del salpicadero (2011, 2012, 2013)
| Nº | Amperaje [A] | Descripción |
|---|---|---|
| Nº | Amperaje [A] | Descripción |
| F1 | 15 | Limpiaparabrisas trasero. |
| F2 | – | No utilizado. |
| F3 | 5 | Unidad de control del airbag. |
| F4 | 10 | Espejo retrovisor electrocromático;
Aire acondicionado; Unidad de conmutación y protección; Multimedia trasera. |
| F5 | 30 | Elevalunas eléctricos delanteros de un solo toque. |
| F6 | 30 | Elevalunas eléctricos traseros de un solo toque. |
| F7 | 5 | Luces de lectura delanteras y traseras;
Luces de lectura de mapas; Luces de lectura traseras; Iluminación del parasol; Iluminación de la guantera; Iluminación del reposabrazos central; Control del relé de 12 V del maletero. |
| F8 | 20 | Equipo de audio;
Audio/teléfono; Cambiadores de CD; Pantalla multifunción; Detección de presión de neumáticos; Sirena de alarma; Unidad de control de alarma; Unidad telemática; Módulo de servicio (con navegación Peugeot Connect Media Navigation (RT5)). |
| F9 | 30 | Toma delantera de 12 V;
Encendedor de cigarrillos; Toma trasera de 12 V. |
| F10 | 15 | Controles del volante. |
| F11 | 15 | Interruptor de encendido de baja corriente. |
| F12 | 15 | Presencia de remolque;
Sensor de lluvia/deslumbramiento; Alimentación de los fusibles F32, F34, F35. |
| F13 | 5 | Caja de fusibles del motor;
Controlador de airbags. |
| F14 | 15 | Salpicadero;
Pantalla del salpicadero; Alimentación del fusible F33. |
| Nº | Amperaje [A] | Descripción |
|---|---|---|
| F15 | 30 | Bloqueo y fijación. |
| F17 | 40 | Luneta trasera térmica;
Alimentación del fusible F30. |
| CII | – | Bypass PARC. |
| F29 | – | No utilizado. |
| F30 | 5 | Espejos laterales calefactables. |
| F31 | 30 | Toma de arranque de 12V. |
| F32 | 5 | Palanca de cambios electrónica para el control de la transmisión. |
| F33 | 10 | Pantalla;
Sistema Bluetooth, aire acondicionado. |
| F34 | 5 | Pantalla de la luz de advertencia del cinturón de seguridad. |
| F35 | 10 | Sensores de aparcamiento, autorización del amplificador Hi-Fi. |
| F36 | 10 | Controlador de la caja de fusibles del remolque;
Panel de control de la puerta del conductor. |
| F37 | 20 | Amplificador Hi-Fi. |
| F38 | 30 | Asiento del conductor eléctrico. |
| F39 | 20 | Persiana panorámica para techo solar. |
| F40 | – | No utilizado. |
Compartimento del motor
Asignación de fusibles en el compartimento del motor (2011, 2012, 2013)
| Nº | Amperaje [A] | Descripción |
|---|---|---|
| Nº | Amperaje [A] | Descripción |
| F1 | 20 | Alimentación de la unidad de control del motor;
Bomba de combustible y válvulas EGR (2 I HDI 16V); Inyectores (2 I HDI 16V). |
| F2 | 15 | Bocina. |
| F3 | 10 | Lavalámparas delantera/trasera. |
| F4 | 10 | Luces diurnas. |
| F5 | 15 | Recipiente de soplado;
Válvulas reguladoras de presión del turbo y escape (1,6 litros THP); Calentador de vapores de aceite (1,6 litros THP); Calentador de diésel (1,6 litros HDI). |
| F6 | 10 | Conector de diagnóstico;
Luces direccionales; Bomba del filtro de partículas (Diésel); Alarma de distancia; Sensor de nivel de refrigerante del motor; Control de ajuste de espejos. |
| F7 | 10 | Controlador de asistencia a la dirección;
Transmisión automática; Motor de ajuste de altura de las luces direccionales. |
| F8 | 20 | Control del motor de arranque. |
| F9 | 10 | Interruptores de los pedales de embrague y freno. |
| F10 | 30 | Actuadores de la unidad de control del motor
(gasolina: bobinas de encendido, válvulas, sondas lambda, inyectores, calentadores, bomba de combustible, termostato electrónico) (Diésel: válvulas, calentadores). |
| Nº | Amperaje [A] | Descripción |
|---|---|---|
| F11 | 40 | Ventilador del aire acondicionado. |
| F12 | 30 | Limpiaparabrisas delanteros lento/rápido. |
| F13 | 40 | Alimentación de la interfaz del sistema integrado (encendido positivo). |
| F14 | 30 | Bomba de aire. |
| F15 | 10 | Faro de luces de cruce derecha. |
| F 16 | 10 | Faro de luces de cruce izquierda. |
| F17 | 15 | Faro de luces largas izquierda. |
| F18 | 15 | Faro de luces largas derecha. |
| F19 | 15 | Calentador de vapores de aceite (1,6 I VTi 16V);
Electroválvula de regulación de presión del turbo (Diésel); Sensor de nivel de refrigerante del motor (Diésel). |
| F20 | 10 | Termostato electrónico;
Electroválvulas de distribución variable; Electroválvula de regulación de presión del turbo (Diésel); Sensor de nivel de refrigerante del motor (Diésel). |
| F21 | 5 | Alimentación del relé del grupo de ventiladores;
Control del relé Valvetronic (1,6 I VTi 16V); Refrigeración del turbo (1,6 I THP 16V); Sensor de flujo de aire (1,6 I HDI 16V). |
Fusibles en la batería
Asignación de fusibles en la batería (2011, 2012, 2013)
| Nº | Amperaje [A] | Descripción |
|---|---|---|
| Nº | Amperaje [A] | Descripción |
| F1 | – | No utilizado. |
| F2 | 5 | Interruptor de freno de doble función. |
| F3 | 5 | Cargador. |
| F4 | 25 | Electroválvulas ABS/ESP. |
| F5 | 5 | Unidad de control ABS/ESP. |
| F6 | 15 | Transmisión automática;
Transmisión electrónica. |
| F7* | 80 | Grupo de electrobomba de asistencia a la dirección. |
| F8* | 60 | Grupo de ventiladores. |
| F9* | 70/30 | Calefacción (Diésel);
Motor eléctrico Valvetronic (1,6 I THP 16V). |
| F10* | 40 | Grupo de electrobomba ABS/ESP. |
| Nº | Amperaje [A] | Descripción |
|---|---|---|
| F11* | 100 | Unidad de conmutación y protección. |
| F12* | 30 | Grupo de electrobomba de la transmisión con regulación electrónica de las relaciones de transmisión. |
| MF1* | – | No utilizado. |
| MF2* | 30 | Caja de fusibles del remolque. |
| MF3* | 50 | Caja de fusibles del habitáculo. |
| MF4* | 80 | Interfaz del sistema integrado. |
| MF5* | 80 | Interfaz del sistema integrado. |
| MF6* | 30 | Freno de estacionamiento eléctrico. |
| MF7* | 30 | Asientos delanteros calefactables. |
| MF8* | 20 | Sistema de pulverización de los faros. |
| * Los maxi fusibles proporcionan protección adicional para los sistemas eléctricos. Todos los trabajos en los maxi fusibles deben ser realizados por los centros de servicio PEUGEOT. |
2014, 2015, 2016
Panel
Asignación de fusibles en la caja de fusibles del salpicadero (2014, 2015, 2016)
| Nº | Amperaje [A] | Descripción |
|---|---|---|
| Nº | Amperaje [A] | Descripción |
| F1 | 15 | Limpiaparabrisas trasero. |
| F2 | – | No utilizado. |
| F3 | 5 | Unidad de control del airbag. |
| F4 | 10 | Espejo retrovisor electrocromático;
Aire acondicionado; Unidad de conmutación y protección; Multimedia trasera. |
| F5 | 30 | Elevalunas eléctricos delanteros de un solo toque. |
| F6 | 30 | Elevalunas eléctricos traseros de un solo toque. |
| F7 | 5 | Luces de lectura delanteras y traseras;
Luces de lectura de mapas; Luces de lectura traseras; Iluminación del parasol; Iluminación de la guantera; Iluminación del reposabrazos central; Control del relé de 12 V del maletero. |
| F8 | 20 | Equipo de audio;
Audio/teléfono; Cambiadores de CD; Pantalla multifunción; Detección de presión de neumáticos; Sirena de alarma; Unidad de control de alarma; Unidad telemática. |
| F9 | 30 | Toma delantera de 12 V;
Encendedor de cigarrillos; Toma trasera de 12 V. |
| F10 | 15 | Controles del volante. |
| F11 | 15 | Interruptor de encendido de baja corriente. |
| F12 | 15 | Presencia de remolque;
Sensor de lluvia/sol; Alimentación de los fusibles F32, F34. F35. |
| Nº | Amperaje [A] | Descripción |
|---|---|---|
| F13 | 5 | Caja de fusibles del motor;
Controlador de airbags. |
| F14 | 15 | Salpicadero;
Pantalla del salpicadero; Alimentación del fusible F33. |
| F15 | 30 | Bloqueo y cierre. |
| F17 | 40 | Luneta trasera térmica;
Alimentación del fusible F30. |
| F30 | 5 | Espejos laterales calefactables. |
| F31 | 30 | Toma de arranque de 12 V. |
| F32 | 5 | Palanca de control electrónico de la transmisión. |
| F33 | 10 | Pantalla;
Sistema Bluetooth; Aire acondicionado. |
| F34 | 5 | Pantalla de la luz de advertencia del cinturón de seguridad. |
| F35 | 10 | Sensores de aparcamiento, autorización del amplificador Hi-Fi. |
| F36 | 10 | Controlador de la caja de fusibles del remolque;
Panel de control de la puerta del conductor. |
| F37 | 20 | Amplificador Hi-Fi. |
| F38 | 30 | Asiento del conductor eléctrico. |
| F39 | 20 | Persiana panorámica para techo solar. |
Compartimento del motor
Asignación de fusibles en el compartimento del motor (2014, 2015, 2016)
| Nº | Amperaje [A] | Funciones |
|---|---|---|
| F2 | 15 | Bocina. |
| F3 | 10 | Luz delantera y trasera. |
| F4 | 10 | Luces diurnas. |
| F5 | 15 | Recipiente de soplado;
Electroválvulas de regulación de presión del turbo y escape (1,6 litros THP); Calentador de vapores de aceite (1,6 litros THP); Calentador de diésel (1,6 litros HDI). |
| F6 | 10 | Toma de diagnóstico;
Faros direccionales; Bomba del filtro de partículas (Diésel); Alarma de distancia; Control de regulación de espejos. |
| F7 | 10 | Controlador de la dirección asistida;
Transmisión automática; Motor de regulación de altura de los faros direccionales. |
| F8 | 20 | Control del motor de arranque. |
| F9 | 10 | Interruptores de los pedales de embrague y freno. |
| F11 | 40 | Ventilador del aire acondicionado. |
| F12 | 30 | Limpiaparabrisas delanteros lento/rápido. |
| F14 | 30 | Bomba de aire. |
| F15 | 10 | Faro de luces largas del lado derecho. |
| F 16 | 10 | Faro de luces largas del lado izquierdo. |
| F17 | 15 | Faro de luces de cruce del lado izquierdo. |
| F18 | 15 | Faro de luces de cruce del lado derecho. |
Fusibles en la batería
Asignación de fusibles en la batería (2014, 2015, 2016)
| Nº | Amperaje [A] | Descripción |
|---|---|---|
| F2 | 5 | Interruptor de freno de doble función. |
| F3 | 5 | Cargador. |
| F4 | 25 | Electroválvulas ABS/DSC. |
| F6 | 15 | Transmisión automática/electrónica. |
Sobre el Peugeot 3008 (2008-2016)
El Peugeot 3008, fabricado entre 2008 y 2016, es un SUV compacto que combina elementos de hatchback, monovolumen y SUV. Este modelo es conocido por su espacioso interior, diseño moderno y conducción cómoda. El Peugeot 3008 ofrecía diversas opciones de motorización, incluyendo variantes de gasolina y diésel, que aseguraban un rendimiento equilibrado y un consumo de combustible eficiente. Gracias a sus innovaciones técnicas y características de seguridad, este modelo se hizo popular entre los conductores que buscan un vehículo fiable y elegante para el uso diario.
Esquema de la caja de fusibles del Peugeot 3008
Esta página muestra el esquema de la caja de fusibles del Peugeot 3008, que es esencial para la identificación y el mantenimiento de los componentes eléctricos del vehículo. Las ubicaciones típicas de la caja de fusibles en este modelo incluyen el compartimento del motor y el interior del vehículo, generalmente cerca del salpicadero. Los esquemas muestran los números de los fusibles, sus valores de amperaje y los componentes protegidos, lo que permite una fácil orientación al reemplazar los fusibles. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante prestarle la debida atención.
