Peugeot 2008 (2013-2022) – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Peugeot 2008 (2013–2022), obtendrá información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
Peugeot 2008 (2013-2019) – diagrama de fusibles
Año de fabricación: 2013, 2014, 2015, 2016, 2017, 2018, 2019.
El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot 2008 es el fusible F16 (toma delantera de 12 V) en la caja de fusibles #1 del salpicadero.
Ubicación de la caja de fusibles
Cajas de fusibles del salpicadero
Vehículos con volante a la izquierda:

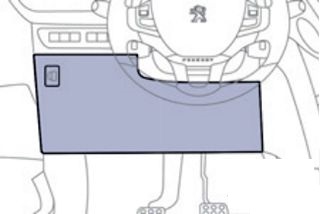

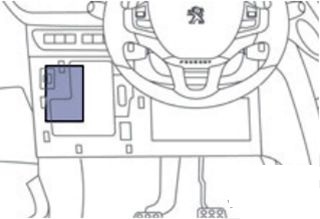

La caja de fusibles 1 se encuentra en la parte inferior del salpicadero (izquierda).
Retire la tapa tirando de la esquina superior derecha, luego a la izquierda, retire completamente la tapa y gírela.
La caja de fusibles 2 se encuentra detrás de la guantera.
Vehículos con volante a la derecha:
La caja de fusibles 1 se encuentra en la guantera.
Abra la tapa de la guantera, retire la tapa tirando de la esquina superior derecha, retire completamente la tapa y gírela.
La caja de fusibles 2 está ubicada en la parte inferior del salpicadero (derecha).
Retire la tapa tirando de la esquina superior derecha, luego a la izquierda, retire completamente la tapa y gírela.
Compartimento del motor
Se encuentra en el compartimento del motor cerca de la batería (lado izquierdo)
Diagramas de la caja de fusibles
2013, 2014, 2015
Caja de fusibles del salpicadero 1
Asignación de fusibles en la caja de fusibles del salpicadero 1 (2013, 2014, 2015)
| Nº | Amperaje [A] | Descripción |
|---|---|---|
| F02 | 5 A | Espejos;
Faros; Conector de diagnóstico. |
| F09 | 5 A | Alarma. |
| F10 | 5 A | Unidad telemática independiente;
Conexión de remolque. |
| F11 | 5 A | Espejo retrovisor electrocromático;
Calefacción adicional. |
| F13 | 5 A | Amplificador Hi-Fi;
Sensores de estacionamiento. |
| F 16 | 15 A | Toma delantera de 12 V. |
| F17 | 15 A | Sistema de audio, sistema de audio (accesorios). |
| F18 | 20 A | Pantalla táctil. |
| F23 | 5 A | Luz de guantera;
Espejo adicional; Luces de lectura de mapas. |
| F26 | 15 A | Bocina |
| F27 | 15 A | Bomba del lavaparabrisas. |
| F28 | 5 A | Sistema antirrobo. |
| F29 | 15 A | Compresor del aire acondicionado. |
| F30 | 15 A | Limpiaparabrisas trasero. |
Diagrama de fusibles del salpicadero 2
Asignación de fusibles en el diagrama de fusibles del salpicadero 2 (2013, 2014, 2015)
| Nº | Amperaje [A] | Descripción |
|---|---|---|
| F01 | 40 A | Cristal trasero calefactado. |
| F02 | 10 A | Espejos laterales calefactados. |
| F03 | 30 A | Ventanas delanteras de un solo toque. |
| F04 | – | No utilizado. |
| F05 | 30 A | Ventanas traseras de un solo toque. |
| F06 | 10 A | Espejos laterales plegables. |
| F07 | 10 A | Espejos laterales plegables. |
| F08 | – | No utilizado. |
| F09 | 15 A | Asientos delanteros calefactados;
Elevalunas eléctricos delanteros (no de un solo toque). |
| F10 | 20 A | Amplificador Hi-Fi. |
| F11 | – | No utilizado. |
| F12 | – | No utilizado. |
Compartimento del motor
Asignación de fusibles en el compartimento del motor (2016, 2018)
| Nº | Amperaje [A] | Descripción |
|---|---|---|
| F 16 | 15 A | Luces diurnas. |
| F18 | 10 A | Faro delantero derecho. |
| F19 | 10 A | Faro delantero izquierdo. |
| F25 | 30 A | Relé del limpiaparabrisas (accesorio). |
| F29 | 40 A | Motor del limpiaparabrisas delantero. |
| F30 | 80 A | Conector del calentador auxiliar (Diésel). |
Peugeot 2008 (2020-2021) – diagrama de la caja de fusibles
Año de fabricación: 2020, 2021.
El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot 2008 es el fusible F31 o F32 (toma delantera de 12V) en la caja de fusibles inferior del salpicadero.
Caja de fusibles del salpicadero
Caja de fusibles inferior
| Número | Amperaje [A] | Descripción |
| F1 | 10 | Espejo retrovisor interior electrocromático |
| F3 | 5 | Cargador inalámbrico para smartphone |
| F4 | 15 | Bocina |
| F5 | 20 | Bomba de líquido lavaparabrisas |
| F6 | 20 | Bomba lavaparabrisas |
| F7 | 5 | Toma USB trasera |
| F8 | 20 | Limpiaparabrisas trasero |
| F10 | 30 | Bloqueo/desbloqueo |
| F11 | 30 | Bloqueo/desbloqueo |
| F14 | 5 | Llamadas de emergencia y alarma – Alarma |
| F24 | 5 | Pantalla táctil de 70 pulgadas |
| F27 | 5 | Alarma (accesorio) |
| F29 | 20 | Pantalla táctil de 10 pulgadas |
| F31 o F32 | 15 | Encendedor de cigarrillos;
Toma de corriente de 12V para accesorios. |
Caja de fusibles superior
| Nº | Amperaje [A] | Descripción |
| F1 | 40 | Luneta trasera térmica |
| F2 | 10 | Espejos laterales calefactados |
| F3 | 30 | Elevalunas eléctricos delanteros de un solo toque |
| F4 | 20 | Ajuste de los espejos exteriores;
Espejos laterales plegables. |
| F5 | 30 | Elevalunas eléctricos traseros de un solo toque |
| F6 | 15 | Techo practicable |
| F10 | 30 | Asientos delanteros calefactados |
Caja de fusibles del compartimento del motor
| Nº | Amperaje [A] | Descripción |
| F16 | 20 | Parabrisas calefactado |
| F18 | 10 | Faro halógeno con luz de posición derecha |
| F19 | 10 | Faro halógeno con luz de posición izquierda |
| F29 | 40 | Limpiaparabrisas |
Diagramas de cajas de fusibles y relés – Peugeot 2008
Aplicable a vehículos fabricados en los años:
2022.
Caja de fusibles del salpicadero
La caja de fusibles se encuentra en la parte inferior del salpicadero (izquierda).
Para acceder a los fusibles, es necesario seguir el mismo procedimiento que se utiliza para reemplazar los fusibles.
Caja de fusibles inferior
| Número | Amperaje [A] | Descripción |
| F1 | 10 | Espejo electrocromático interno |
| F3 | 5 | Cargador inalámbrico para smartphones |
| F4 | 15 | Bocina |
| F5 | 20 | Bomba de líquido lavaparabrisas |
| F6 | 20 | Bomba lavaparabrisas |
| F7 | 5 | Puerto USB trasero |
| F8 | 20 | Limpiaparabrisas trasero |
| F10 | 30 | Bloqueo/desbloqueo |
| F11 | 30 | Bloqueo/desbloqueo |
| F14 | 5 | Llamada de emergencia y asistencia – Alarma |
| F24 | 5 | Pantalla táctil de 70 pulgadas |
| F27 | 5 | Alarma (accesorio) |
| F29 | 20 | Pantalla táctil de 10 pulgadas |
| F31 o F32 | 15 | Encendedor de cigarrillos;
Toma de 12V. |
| Número | Amperaje [A] | Descripción |
| F1 | 40 | Luneta trasera térmica |
| F2 | 10 | Espejos laterales calefactados |
| F3 | 30 | Elevalunas eléctricos delanteros de un solo toque |
| F4 | 20 | Ajuste de los espejos exteriores;
Espejos laterales plegables. |
| F5 | 30 | Elevalunas eléctricos traseros de un solo toque |
| F6 | 15 | Techo practicable |
| F10 | 30 | Asientos delanteros calefactados |
Caja de fusibles del compartimento del motor
- Soltar los dos ganchos A.
- Retirar la tapa.
- Reemplazar el fusible.
- Después de reemplazarlo, cerrar cuidadosamente la tapa y luego asegurar los dos ganchos A para garantizar la estanqueidad de la caja de fusibles.
| Número |
Amperaje [A] | Descripción |
| F16 | 20 | Parabrisas calefactado |
| F18 | 10 | Faro halógeno con luz de carretera derecha |
| F19 | 10 | Faro halógeno con luz de carretera izquierda |
| F29 | 40 | Limpiaparabrisas delanteros |
