Peugeot Expert/Traveller (2021-2022) – caja de fusibles
En este artículo, encontrarás diagramas de la caja de fusibles del Peugeot Expert / Traveller (2021–2022), obtendrás información sobre la ubicación de los paneles de fusibles dentro del vehículo y aprenderás la asignación de cada fusible (distribución de fusibles).
Diagrama de fusibles y relés – Peugeot Expert/Traveller
Aplicable a vehículos fabricados en los años:
2021, 2022.
Para el encendedor de cigarrillos (tomas de corriente) en el Peugeot Expert VU / Traveller, corresponden los fusibles F7 (Eco) o F17 (Full) (toma de accesorios trasera de 12 V) y F32 (Eco) o F33 (Full) (toma de accesorios delantera de 12 V) en la distribución de fusibles del salpicadero.
Distribución de fusibles en el salpicadero
Versión 1 (Eco)
|
Número |
Amperios [A] |
Descripción |
|---|---|---|
|
F4 |
15 |
Bocina. |
|
F5 |
20 |
Limpiaparabrisas delantero/trasero. |
|
F6 |
20 |
Limpiaparabrisas delantero/trasero. |
|
F7 |
10 |
Toma de 12 V trasera. |
|
F8 |
20 |
Limpiaparabrisas trasero simple o doble. |
|
F10/F11 |
30 |
Cierres interiores/exteriores, delanteros y traseros. |
|
F14 |
5 |
Alarma, conexión de alarma y asistencia. |
|
F24 |
5 |
Pantalla táctil; Cámara de marcha atrás y asistencia al estacionamiento. |
|
F29 |
20 |
Radio; Pantalla táctil; Reproductor de CD; Navegación. |
|
F32 |
15 |
Toma de accesorios de 12 V delantera. |
Versión 2 (Completa)
|
Número |
Amperios [A] |
Descripción |
|---|---|---|
|
F5 |
5 |
Pantalla táctil; Cámara de marcha atrás y asistencia al estacionamiento. |
|
F8 |
20 |
Limpiaparabrisas simple o doble. |
|
F10/F11 |
30 |
Cierres interiores/exteriores, delanteros y traseros. |
|
F12 |
3 |
Alarma. |
|
F17 |
10 |
Toma trasera de 12 V. |
|
F33 |
15 |
Toma de accesorios de 12 V delantera. |
|
F36 |
20 |
Radio; Pantalla táctil; Reproductor de CD; Navegación. |
Fusibles en el compartimento del motor

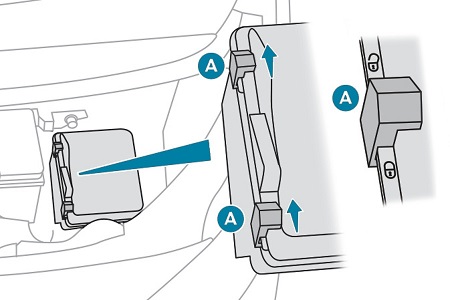

El marco de fusibles se encuentra en el compartimento del motor, cerca de la batería.
- Soltar los dos ganchos A.
- Retirar la tapa.
- Reemplazar el fusible.
- Después de reemplazarlo, cerrar bien la tapa y luego bloquear los dos ganchos A para asegurar la estanqueidad del marco de fusibles.
|
Número |
Amperios [A] |
Descripción |
|---|---|---|
|
F14 |
25 |
Control del limpiaparabrisas delantero y trasero. |
|
F19 |
30 |
Motor del limpiaparabrisas delantero. |
|
F20 |
15 |
Control del limpiaparabrisas delantero y trasero. |
|
F22 |
15 |
Bocina. |
|
F23 |
15 |
Faro de cruce derecho |
|
F24 |
15 |
Faro de cruce izquierdo. |
