Peugeot Bipper (2007-2016) – caja de fusibles

Peugeot Bipper (2007-2008) – esquema de fusibles

Año de fabricación: 2007, 2008.

El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot Bipper (2007-2008) es el fusible 85 en la caja de fusibles del compartimento del motor.

Caja de fusibles en el salpicadero

Nº	Amp [A]	Descripción
F12	7,5	Alimentación del faro con luces de cruce a la derecha
F13	7,5	Alimentación del faro con luces de cruce a la izquierda; Ajuste de altura del faro.
F31	5	Interruptor de alimentación de la unidad de control del motor
F32	7,5	Faro delantero; Iluminación delantera de bienvenida; Iluminación trasera de bienvenida.
F36	10	Sistema de audio; Preparación para teléfono móvil; Panel de control del aire acondicionado; Conector de diagnóstico EODB.
F37	5	Luz de freno; Salpicadero.
F38	20	Bloqueo de puertas
F43	15	Bomba del limpiaparabrisas
F47	20	Alimentación del motor de control de ventanas del lado del conductor
F48	20	Alimentación del motor eléctrico de control de ventanas del lado del pasajero.
F49	5	Control de asistencia al estacionamiento; Interruptor de luces traseras; Espejos exteriores eléctricos.
F50	7,5	Unidad de control del airbag
F51	5	Interruptor del pedal de freno; Interruptor del pedal de embrague
F53	5	Salpicadero; Faros traseros con luces antiniebla.

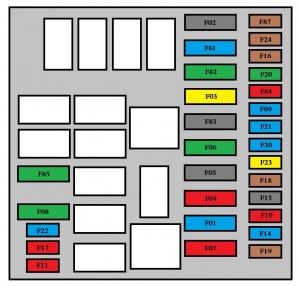

Caja de fusibles en el compartimento del motor

Número	Amp [A]	Descripción
1	60	Unidad de control
3	20	Alimentación del motor de arranque
4	40	Alimentación de la bomba de bloqueo hidráulico del ABS
6	30	Control del grupo de ventiladores de una velocidad.
7	40	Control del grupo de ventiladores de alta velocidad.
8	30	Bomba del aire acondicionado
10	10	Bocina
11	10	Alimentación de carga secundaria del sistema de gestión del motor.
14	15	Luces de carretera
16	7,5	Unidad de control del motor; Unidad de control de la transmisión manual.
17	15	Alimentación de la bobina de encendido; Inyectores; Unidad de control del motor.

18	7,5	Unidad de control del motor (1.4 HDi)
19	7,5	Compresor del aire acondicionado
20	30	Alimentación de la luneta trasera térmica; calefactores eléctricos para eliminar el hielo de los espejos exteriores
21	15	Control del motor de gasolina 1.4; Bobina del relé T09 (HDi).
22	20	Unidad de control del motor (1.4 HDi), bomba de gasolina
23	20	Alimentación de las válvulas electromagnéticas del bloqueo hidráulico del ABS.
24	7,5	ABS
30	15	Faros antiniebla
81	60	Unidad de calefacción
82	30	Bomba de la transmisión manual controlada; Alimentación de la transmisión manual controlada.
84	10	Unidad de control de la transmisión manual y de las válvulas electromagnéticas.
85	30	Encendedor de cigarrillos; Toma de accesorios de 12 V.
87	7,5	Luces de marcha atrás; Sensor de presencia de agua en el diésel.

Peugeot Bipper (2010-2016) – esquema de fusibles

Año de fabricación: 2010, 2011, 2012, 2013, 2014, 2015, 2016.

El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot Bipper (2010-2016) es el fusible F94 en la caja de fusibles.

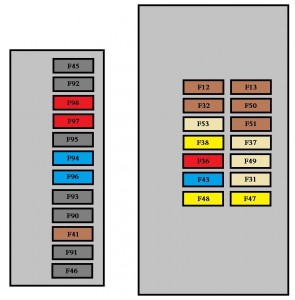

Caja de fusibles en el salpicadero

Número	Amperios [A]	Descripción
F12	7,5	Alimentación de la luz de carretera derecha
F13	7,5	Alimentación de la luz de carretera izquierda; Ajuste de altura del faro.
F31	5	Interruptor de alimentación del módulo del motor.
F32	7,5	Faro delantero; Iluminación delantera; Iluminación trasera.
F36	10	Sistema de audio; Preparación para teléfono móvil; Panel de control del aire acondicionado; Conector de diagnóstico EODB.
F37	5	Luz de freno; Salpicadero.
F38	20	Bloqueo de puertas
F43	15	Bomba del limpiaparabrisas
F47	20	Alimentación del motor de la ventana del conductor
F48	20	Alimentación del motor eléctrico de la ventana del pasajero
F49	5	Módulo de sensores de estacionamiento; Interruptor de luces traseras; Espejos laterales eléctricos; Módulo de control de alarma volumétrica.
F50	7,5	Módulo de control de airbags.
F51	7,5	Interruptor del pedal de freno; Interruptor del pedal de embrague; Control de espejos laterales; Bluetooth central.
F53	5	Salpicadero; Luces antiniebla traseras.

Nº	Amperios [A]	Descripción
F41	7,5	Desempañado de espejos
F94	15	Encendedor de cigarrillos
F96	15	Accesorios 12 V.
F97	10	Asiento calefactado del lado del conductor.
F98	10	Asiento calefactado del lado del pasajero.

Caja de fusibles en el compartimento del motor

Nº	Amperios [A]	Descripción
F1	60	Módulo de control
F2	40	Ventilador de cabina
F3	20	Alimentación del motor de arranque
F4	40	Alimentación de la bomba del bloque hidráulico ABS
F6	30	Control del grupo de ventiladores de una velocidad.
F7	40	Control del grupo de ventiladores de alta velocidad.
F8	30	Bomba del aire acondicionado
F9	15	Ganchos de remolque
F10	10	Bocina
F11	10	Alimentación adicional de carga del módulo de control del motor
F14	15	Luces de carretera
F15	15	Toma de accesorios 12 V.
F 16	7,5	Módulo del motor; Transmisión electrónica y palanca de cambios; Relé T20.

F17	15	Alimentación de la bobina de encendido; Inyectores; Unidad de control del motor (1.3 HDi).
F18	7,5	Unidad de control del motor (1.3 HDi); Relé T09.
F19	7,5	Compresor del aire acondicionado
F20	30	Alimentación de la luneta trasera térmica; Elementos calefactores eléctricos de los espejos laterales.
F21	15	Control del motor de gasolina 1.4; Relé T09 (HDi).
F22	20	Unidad de control del motor (1.4 HDi), bomba de gasolina
F23	20	Alimentación de las electroválvulas de los bloques hidráulicos ABS
F24	7,5	ABS
F30	15	Faros antiniebla
F81	60	Módulo de calefacción de precalentamiento (1.3 HDi)
F82	30	Bomba electrónica de la transmisión; Alimentación de la transmisión electrónica.
F84	10	Módulo de control electrónico de la transmisión y electroválvulas
F85	30	Iluminación de marcha atrás; Sensor de presencia de agua en el diésel; Sensor de flujo de aire; Bobinas de relé T02, T05, T14, T17 y T19 (excepto 1.3 HDi).
F87	7,5	Iluminación de marcha atrás; Sensor de presencia de agua en el diésel.
	5	Bombillas de marcha atrás; Sensor de presencia de agua en el diésel; Sensor de flujo de aire; Bobinas de relé T02, T05, T14, T17 y T19; Sensor de estado de carga de la batería (excepto 1.3 HDi).
