Peugeot 807 (2002-2014) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Peugeot 807 (2002–2014), obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Peugeot 807 (2002-2003) – esquema de fusibles
Año de fabricación: 2002, 2003.
El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot 807 (2002-2003) es el fusible 7 en el panel de fusibles del salpicadero.

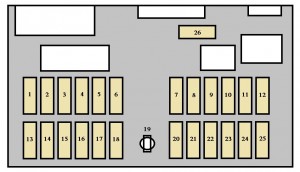

Fusibles del salpicadero
| Nr | Amp [A] | Descripción |
| 1 | 10 | Faros antiniebla traseros |
| 2 | 15 | Limpiaparabrisas trasero |
| 4 | 15 | Suministro de funciones a través de
interfaz de sistema integrado. |
| 5 | 10 | Faro de freno izquierdo |
| 7 | 20 | Iluminación interior;
Encendedor de cigarrillos; Iluminación del habitáculo; Espejo electrocromático. |
| 9 | 30 | Elevalunas eléctricos delanteros;
Techo solar delantero. |
| 10 | 20 | Toma de diagnóstico;
Toma de remolque. |
| 11 | 15 | Alarma;
Telemática; Equipos de audio; Pantallas multifunción; Controles en el volante; Filtro de partículas. |
| 12 | 10 | Faros de posición derechos;
Iluminación de matrícula; Iluminación del aire acondicionado; Faros adicionales. |
| 14 | 30 | Cierre centralizado |
| 15 | 30 | Elevalunas traseros |
| 16 | 5 | Alimentación de la ECU de los airbags
a través de la interfaz del sistema integrado. |
| 17 | 15 | Luz de freno derecha;
Luz de freno adicional; Luces de freno del remolque. |
| 18 | 10 | Alimentación de la toma de diagnóstico;
Interruptores del pedal de freno y embrague. |
| 19 | 40 | Bypass PARC |
| 20 | 10 | Alimentación del equipo de audio a través de
la interfaz del sistema integrado. |
| 22 | 10 | Luces de posición izquierdas;
Luces de posición del remolque. |
| 23 | 15 | Sirena de alarma;
Controlador de la transmisión automática. |
| 24 | 15 | Alimentación del sistema de asistencia al estacionamiento
trasero a través de la interfaz de sistemas integrados. |
| 26 | 40 | Luneta trasera térmica |

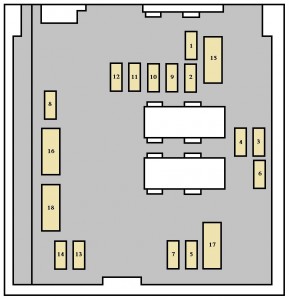

Fusibles del compartimento del motor
| Nº | Amp [A] | Descripción |
| 1 * | 50 | Unidad de ventilador (alta velocidad) |
| 2 * | 50 | ECU ABS o ECU ESP |
| 3 * | 30 | Válvula solenoide no utilizada o
ESP o calefacción adicional (diésel) |
| 4 * | 60 | Alimentación de la interfaz de sistemas integrados 1 |
| 5 * | 70 | Alimentación de la interfaz de sistemas integrados 2 |
| 6 * | 30 | Unidad de ventilador (baja velocidad) |
| 7 * | 40 | Inmovilización electrónica del motor |
| 8 * | 50 | Ventiladores del aire acondicionado |
| * Los fusibles Maxi proporcionan protección adicional
para los sistemas eléctricos. |
||
| Nr | Amp [A] | Descripción |
| 1 | 10 | Interruptor de luces de marcha atrás de la transmisión manual;
Faros de xenón; Control del relé del grupo de ventiladores; Nivel de refrigerante en el compartimento del motor; Calentador de aceite o calentador de aceite (Diésel); Sensor de velocidad del vehículo o medidor de masa de aire (Diésel). |
| 2 | 15 | Bomba de combustible;
Válvulas solenoides de recirculación de gases de escape y regulación de la presión del turbo (diésel). |
| 3 | 10 | ECU ABS o ECU ESP |
| 4 | 10 | Los sistemas integrados conectan
la alimentación positiva de encendido |
| 5 | 10 | No utilizado o inyector del filtro
antipolvo (Diésel); ECU del filtro antipolvo (Diésel). |
| 6 | 15 | Faros antiniebla delanteros |
| 7 | 20 | Bomba lavaparabrisas |
| 8 | 20 | Alimentación a través de la interfaz de sistemas integrados;
Control del relé del grupo de ventiladores (Diésel); Regulación de alta presión del diésel y válvulas solenoides de recirculación de gases de escape (Diésel). |
| 9 | 15 | Faro de cruce izquierdo;
Regulación de altura del faro. |
| 10 | 15 | Faro de cruce derecho |
| 11 | 10 | Faro de carretera izquierdo |
| 12 | 10 | Faro de carretera derecho |
| 13 | 15 | Bocina |
| 14 | 10 | Bombas lavaparabrisas delantero y trasero |
| 15 | 30 | Sensor de oxígeno –
Inyectores – Bobina de encendido – Depósito, válvulas solenoides del distribuidor y recirculación de gases de escape (gasolina); Válvula solenoide de la bomba del inyector (Diésel). |
| 16 | 30 | No utilizado o bomba de aire (gasolina) |
| 17 | 30 | Limpiaparabrisas delanteros |
| 18 | 40 | Ventiladores adicionales |
Fusibles del compartimento del motor
| Nº | Amp [A] | Descripción |
| 1 * | 40 | Puerta corredera lateral eléctrica derecha |
| 2 * | 40 | Puerta corredera lateral eléctrica izquierda |
| 3 * | 30 | Amplificador HI-FI |
| 4 * | 30 | No utilizado o calefacción adicional
(Diésel). |
| 29 | – | No utilizado |
| 30 | – | No utilizado |
| 31 | – | No utilizado |
| 32 | 25 | Asiento eléctrico del conductor |
| 33 | 25 | Asiento eléctrico del pasajero |
| 34 | 20 | Techo solar de la tercera fila |
| 35 | 20 | Techo solar de la segunda fila |
| 36 | 10 | Asiento calefactable del pasajero |
| 37 | 10 | Asiento calefactable del conductor |
| 38 | 15 | Bloqueo eléctrico para niños |
| 39 | 20 | Toma de accesorios de 12V en la 3ª fila |
| 40 | 20 | Toma de accesorios de 12V en la segunda fila |
| * Los fusibles Maxi proporcionan protección adicional
para los sistemas eléctricos. |
||
Peugeot 807 (2004-2005) – esquema de la caja de fusibles
Año de fabricación: 2004, 2005.
El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot 807 (2004-2005) es el fusible 7 en la caja de fusibles del salpicadero.
Fusibles del salpicadero
| Nr | Amp [A] | Descripción |
| 1 | 10 | Faros antiniebla traseros |
| 2 | 15 | Limpiaparabrisas trasero |
| 4 | 15 | Suministro de funciones a través de
interfaz de sistema integrado. |
| 5 | 10 | Faro de freno izquierdo |
| 7 | 20 | Iluminación de los parasoles;
Encendedor de cigarrillos; Iluminación del habitáculo; Espejo electrocromático. |
| 9 | 30 | Elevalunas eléctricos delanteros;
Techo solar delantero. |
| 10 | 20 | Conector de diagnóstico;
Conector para remolque. |
| 11 | 15 | Alarma;
Telemática; Sistema de audio; Pantallas multifunción; Controles en el volante; Filtro de partículas. |
| 12 | 10 | Faros de posición derechos;
Iluminación de matrícula; Iluminación del aire acondicionado; Faros adicionales. |
| 14 | 30 | Cierre centralizado |
| 15 | 30 | Elevalunas traseros |
| 16 | 5 | Alimentación de la ECU de los airbags
a través de la interfaz del sistema integrado. |
| 17 | 15 | Luz de freno derecha;
Luz de freno adicional; Luces de freno del remolque. |
| 18 | 10 | Alimentación de la toma de diagnóstico;
Interruptores del pedal de freno y embrague. |
| 19 | 40 | Bypass PARC |
| 20 | 10 | Alimentación del sistema de audio
a través de la interfaz del sistema integrado. |
| 22 | 10 | Luces de posición izquierdas;
Luces de posición del remolque. |
| 23 | 15 | Sirena de alarma;
Controlador de la transmisión automática. |
| 24 | 15 | Alimentación del sistema de asistencia al estacionamiento
trasero a través de la interfaz del sistema integrado. |
| 26 | 40 | Luneta trasera térmica |
Fusibles del compartimento del motor
| Nº | Amp [A] | Descripción |
| 1 * | 50 | Unidad de ventilador
(alta velocidad). |
| 2 * | 50 | ECU ABS o ECU ESP |
| 3 * | 30 | Válvula solenoide no utilizada
o ESP o calefacción adicional (diésel). |
| 4 * | 60 | Alimentación de la interfaz de sistemas integrados 1 |
| 5 * | 70 | Alimentación de la interfaz de sistemas integrados 2 |
| 6 * | 30 | Unidad de ventilador (baja velocidad) |
| 7 * | 40 | Bloqueo electrónico del motor |
| 8 * | 50 | Ventiladores del aire acondicionado |
| * Los fusibles maxi proporcionan protección adicional
para las instalaciones eléctricas. |
||
| Número | Amp [A] | Descripción |
| 1 | 10 | Interruptor de luces de marcha atrás de la transmisión manual –
Faros de xenón – Control del relé del grupo de ventiladores – Nivel de refrigerante en el compartimento del motor – Calentador de aceite o calentador de aceite (Diésel) – Sensor de velocidad del vehículo o medidor de flujo de aire (Diésel) |
| 2 | 15 | Bomba de combustible;
Válvulas solenoides de recirculación de gases de escape y regulación de la presión del turbo (diésel). |
| 3 | 10 | ECU ABS o ECU ESP |
| 4 | 10 | Los sistemas integrados conectan la alimentación positiva de encendido |
| 5 | 10 | No utilizado o
inyector del filtro de partículas (Diésel); ECU del filtro de partículas (Diésel). |
| 6 | 15 | Faros antiniebla delanteros |
| 7 | 20 | Bomba lavaparabrisas |
| 8 | 20 | Alimentación a través de la interfaz de sistemas integrados;
Control del relé del grupo de ventiladores (Diésel); Regulación de alta presión del diésel y válvulas solenoides de recirculación de gases de escape (Diésel). |
| 9 | 15 | Faro de cruce izquierdo;
Regulación de altura del faro. |
| 10 | 15 | Faro de cruce derecho |
| 11 | 10 | Faro de carretera izquierdo |
| 12 | 10 | Faro de carretera derecho |
| 13 | 15 | Bocina |
| 14 | 10 | Bombas lavaparabrisas delantero y trasero |
| 15 | 30 | Sensor de oxígeno;
Inyectores; Bobina de encendido; Depósito, válvulas solenoides del distribuidor y recirculación de gases de escape (gasolina); Válvula solenoide de la bomba del inyector (Diésel). |
| 16 | 30 | No utilizado o bomba de aire (gasolina) |
| 17 | 30 | Limpiaparabrisas delanteros |
| 18 | 40 | Ventiladores adicionales |

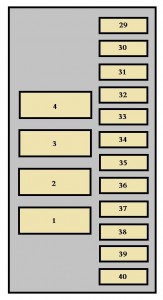

Fusibles del compartimento del motor
| Número | Amp [A] | Descripción |
| 1 * | 40 | Puerta eléctrica derecha
corredera lateral. |
| 2 * | 40 | Puerta eléctrica izquierda
corredera lateral. |
| 3 * | 30 | No utilizado |
| 4 * | 30 | No utilizado o
calefacción adicional (Diésel). |
| 29 | – | No utilizado |
| 30 | – | No utilizado |
| 31 | – | No utilizado |
| 32 | 25 | Asiento eléctrico del conductor |
| 33 | 25 | Asiento eléctrico del pasajero |
| 34 | 20 | Techo solar de la tercera fila |
| 35 | 20 | Techo solar de la segunda fila |
| 36 | 10 | Asiento calefactable del pasajero |
| 37 | 10 | Asiento calefactable del conductor |
| 38 | 15 | Cierre eléctrico para niños |
| 39 | 20 | Toma de accesorios de 12V
en la tercera fila. |
| 40 | 20 | Toma de accesorios de 12V
en la segunda fila. |
| * Los fusibles maxi proporcionan protección adicional
para las instalaciones eléctricas. |
||
Peugeot 807 (2006) – esquema de la caja de fusibles
Año de fabricación: 2006.
El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot 807 (2006) es el fusible 7 en la caja de fusibles del salpicadero.
Fusibles del salpicadero
| Nr | Amp [A] | Descripción |
| 1 | 10 | Faros antiniebla traseros |
| 2 | 15 | Limpiaparabrisas trasero |
| 4 | 15 | Suministro de funciones a través de
interfaz de sistema integrado. |
| 5 | 10 | Faro de freno izquierdo |
| 7 | 20 | Iluminación de los parasoles;
Encendedor de cigarrillos; Iluminación del habitáculo; Espejo electrocromático. |
| 9 | 30 | Elevalunas eléctricos delanteros;
Techo solar delantero. |
| 10 | 20 | Conector de diagnóstico;
Conector de remolque. |
| 11 | 15 | Alarma;
Telemática; Sistema de audio; Pantallas multifunción; Controles en el volante; Filtro de partículas. |
| 12 | 10 | Faros de posición derechos;
Iluminación de matrícula; Iluminación del aire acondicionado; Faros adicionales. |
| 14 | 30 | Cierre centralizado |
| 15 | 30 | Elevalunas traseros |
| 16 | 5 | Alimentación de la ECU de los airbags
a través de la interfaz del sistema integrado. |
| 17 | 15 | Luz de freno derecha;
Luz de freno adicional; Luces de freno del remolque. |
| 18 | 10 | Alimentación de la toma de diagnóstico;
Interruptores del pedal de freno y embrague; Alimentación del grupo de desactivación del actuador de las puertas correderas laterales motorizadas. |
| 19 | 40 | Bypass PARC |
| 20 | 10 | Alimentación del sistema de audio a través de
la interfaz del sistema integrado. |
| 22 | 10 | Luces de posición izquierdas;
Luces de posición del remolque. |
| 23 | 15 | Sirena de alarma;
Controlador de la transmisión automática. |
| 24 | 15 | Alimentación del sistema de asistencia al estacionamiento
trasero a través de la interfaz integrada. |
| 26 | 40 | Luneta trasera térmica |
Fusibles del compartimento del motor
| Nº | Amp [A] | Descripción |
| 1 * | 50 | Unidad de ventilador
(alta velocidad). |
| 2 * | 50 | ECU ABS o ECU ESP |
| 3 * | 30 | Válvula solenoide no utilizada o
ESP o calefacción adicional (Diésel). |
| 4 * | 60 | Alimentación de la interfaz de sistemas integrados 1 |
| 5 * | 70 | Alimentación de la interfaz de sistemas integrados 2 |
| 6 * | 30 | Unidad de ventilador (baja velocidad) |
| 7 * | 40 | Inmovilización electrónica del motor |
| 8 * | 50 | Ventiladores del aire acondicionado |
| * Los fusibles maxi proporcionan protección adicional
para los sistemas eléctricos. |
||
| Número | Amp [A] | Descripción |
| 1 | 10 | Interruptor de luces de marcha atrás de la transmisión manual;
Faros de xenón; Control del relé del grupo de ventiladores; Nivel de líquido refrigerante del motor; Calentador de aceite o calentador de aceite (Diésel); Sensor de velocidad del vehículo o medidor de flujo de aire (Diésel). |
| 2 | 15 | Bomba de combustible;
Válvulas solenoides de recirculación de gases de escape y regulación de la presión del turbo (Diésel). |
| 3 | 10 | ECU ABS o ECU ESP |
| 4 | 10 | Alimentación positiva de encendido
de la caja de fusibles del motor. |
| 5 | 10 | No utilizado o inyector del filtro de partículas (Diésel);
ECU del filtro de partículas (Diésel). |
| 6 | 15 | Faros antiniebla delanteros |
| 7 | 20 | Bomba lavaparabrisas |
| 8 | 20 | Alimentación a través de la interfaz de sistemas integrados;
Control del relé del grupo de ventiladores (Diésel); Regulación de alta presión del combustible y válvulas solenoides de recirculación de gases de escape (Diésel). |
| 9 | 15 | Relé de luces de cruce
(vehículo no equipado solo con faros de xenón); Regulación de altura de los faros |
| 10 | 15 | Relé de luces de cruce
(vehículo no equipado solo con faros de xenón). |
| 11 | 10 | Faro de cruce izquierdo |
| 12 | 10 | Faro de cruce derecho |
| 13 | 15 | Bocina |
| 14 | 10 | Bombas lavaparabrisas delantero y trasero |
| 15 | 30 | Sensor de oxígeno;
Inyectores; Encendido; Depósito, válvulas solenoides del distribuidor y recirculación de gases de escape (gasolina); Válvula solenoide de la bomba del inyector (Diésel). |
| 16 | 30 | No utilizado o bomba de aire (gasolina) |
| 17 | 30 | Limpiaparabrisas delanteros |
| 18 | 40 | Ventiladores adicionales |
Fusibles del compartimento del motor
| Nº | Amp [A] | Descripción |
| 1 * | 40 | Puerta corredera lateral eléctrica derecha |
| 2 * | 40 | Puerta corredera lateral eléctrica izquierda |
| 3 * | – | No utilizado |
| 40 | Conexión del remolque | |
| 4 * | 30 | No utilizado o calefacción adicional
(diésel). |
| 29 | – | No utilizado |
| 30 | 10 | Faro de cruce derecho
(vehículo no equipado solo con luces de xenón). |
| 31 | 10 | Faro de cruce izquierdo
(vehículo no equipado solo con luces de xenón). |
| 32 | 25 | Asiento eléctrico del conductor |
| 33 | 25 | Asiento eléctrico del pasajero |
| 34 | 20 | Techo solar de la tercera fila |
| 35 | 20 | Techo solar de la segunda fila |
| 36 | 10 | Asiento calefactable del pasajero |
| 37 | 10 | Asiento calefactable del conductor |
| 38 | 15 | Cierre eléctrico para niños |
| 39 | 20 | Toma de accesorios de 12V en la tercera fila |
| 40 | 20 | Toma de accesorios de 12V en la segunda fila |
| * Los fusibles maxi proporcionan protección adicional
para los sistemas eléctricos. |
||
Peugeot 807 (2007-2009) – esquema de fusibles
Año de fabricación: 2007, 2008, 2009.
El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot 807 (2007-2009) es el fusible 9 en la caja de fusibles del salpicadero.

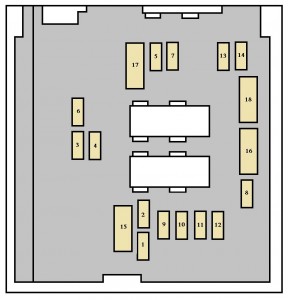

Fusibles del salpicadero
| Número | Amp [A] | Descripción |
| 1 | 15 | Limpiaparabrisas trasero |
| 2 | – | No utilizado |
| 3 | 5 | Unidad de control del airbag |
| 4 | 10 | Sensor de ángulo de dirección;
Conector de diagnóstico; Sensor ESP; Aire acondicionado manual; Interruptor de embrague; Altura del haz de los faros; Bomba del filtro de partículas; Espejo electrocromático. |
| 5 | 30 | Espejos eléctricos;
Motor del elevalunas. |
| 6 | 30 | Alimentación de los elevalunas eléctricos delanteros, fila del techo solar 1. |
| 7 | 5 | Iluminación de puertas abiertas;
Iluminación de la guantera; Iluminación del espejo de cortesía. |
| 8 | 20 | Pantalla multifunción;
Sirena de alarma; Sistema de audio; Cambiador de CD; Audio/teléfono; Esquema de fusibles del remolque; Unidad de control de adición de diésel; Unidad de control de detección de baja presión de neumáticos; Unidad de control del módulo de puertas correderas. |
| 9 | 30 | Encendedor de cigarrillos |
| 10 | 15 | Interruptor del volante;
Esquema de fusibles del remolque. |
| 11 | 15 | Conector de diagnóstico;
Llave de encendido; Transmisión automática. |
| 12 | 15 | Módulo de memoria del asiento del conductor;
Asiento eléctrico del pasajero; Unidad de control del airbag; Unidad de control de asistencia al estacionamiento; Botones de las puertas correderas. |
| 13 | 5 | Esquema de fusibles del motor;
Esquema de fusibles del remolque. |
| 14 | 15 | Sensor de lluvia;
Aire acondicionado automático; Salpicadero; Techos solares; Indicadores de advertencia del tacómetro; Control telemático. |
| 15 | 30 | Bloqueo de cerraduras |
| 16 | – | No utilizado |
| 17 | 40 | Luneta trasera térmica |
Fusibles del compartimento del motor
| Nº | Amp [A] | Descripción |
| 1 * | 50 | Ventiladores del aire acondicionado |
| 2 * | 50 | Sistema de frenos (ABS / ESP) |
| 3 * | 30 | Sistema de frenos (ABS / ESP) |
| 4 * | 60 | Alimentación de la interfaz
de sistemas integrados. |
| 5 * | 70 | Alimentación de la interfaz
de sistemas integrados. |
| 6 * | 30 | Calefacción adicional
(Diésel) |
| 7 * | 40 | No utilizado |
| 8 * | 50 | No utilizado |
| * Los fusibles maxi proporcionan protección adicional
para los sistemas eléctricos. |
||
| Número | Amp [A] | Descripción |
| 1 | 20 | Controlador del motor;
Sistemas de alimentación de combustible y aire; Instalación del ventilador. |
| 2 | 15 | Bocina |
| 3 | 10 | Bomba lavaparabrisas delantero y trasero |
| 4 | 20 | Bomba lavaparabrisas |
| 5 | 15 | Sistema de alimentación de combustible |
| 6 | 10 | Dirección asistida;
Interruptor adicional del pedal de freno; Controlador de la transmisión automática. |
| 7 | 10 | Sistema de frenos (ABS/ESP) |
| 8 | 20 | Control del motor de arranque |
| 9 | 10 | Unidad de control del motor |
| 10 | 30 | Sistemas de alimentación de combustible y aire;
Sistemas de control de emisiones. |
| 11 | 40 | Aire acondicionado delantero |
| 12 | 30 | Limpiaparabrisas |
| 13 | 40 | Interfaz del sistema integrado |
| 14 | – | No utilizado |
Fusibles de la batería
| Número | Amp [A] | Descripción |
| 1 * | 40 | Puerta eléctrica derecha
corredera lateral. |
| 2 * | 40 | Puerta eléctrica izquierda
corredera lateral. |
| 3 * | – | No utilizado |
| 4 * | 40 | Esquema de fusibles del remolque |
| 31 | 5 | Interruptor principal de freno |
| 32 | 25 | Memoria del asiento del conductor |
| 33 | 25 | Memoria del asiento del pasajero |
| 34 | 20 | Fila del techo solar 3 |
| 35 | 20 | Fila del techo solar 2 |
| 36 | 10 | Asiento calefactable del pasajero |
| 37 | 10 | Asiento calefactable del conductor |
| 38 | 15 | Faros antiniebla
(bombilla de xenón). |
| 39 | 20 | Toma de accesorios de 12 V fila 3 |
| 40 | 20 | Toma de accesorios de 12 V fila 2 |
| * Los fusibles maxi proporcionan protección adicional
para los sistemas eléctricos. |
||
Peugeot 807 (2010-2014) – esquema de la caja de fusibles
Año de fabricación: 2010, 2011, 2012, 2013, 2014.
El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot 807 (2010-2014) es el fusible 9 en la caja de fusibles del salpicadero.
Fusibles del salpicadero
| Nr | Amp [A] | Descripción |
| 1 | 15 | Escobilla del limpiaparabrisas |
| 2 | – | No utilizado |
| 3 | 5 | Unidad de control del airbag |
| 4 | 10 | Sensor de ángulo de dirección;
Conector de diagnóstico; Sensor ESP; Aire acondicionado manual; Interruptor de embrague; Altura del haz de los faros; Bomba del filtro de partículas; Espejo electrocromático. |
| 5 | 30 | Espejos eléctricos;
Motor del elevalunas del pasajero; Fila 1 del techo solar. |
| 6 | 30 | Alimentación de los elevalunas eléctricos delanteros |
| 7 | 5 | Iluminación de cortesía;
Iluminación de la guantera; Iluminación del espejo; Iluminación de la pantalla de entretenimiento (fila 2). |
| 8 | 20 | Pantalla multifunción;
Sirena de alarma; Sistema de audio; Cambiador de CD; Audio/teléfono; Tabla de fusibles del remolque; Unidad de control de adición de diésel; Unidad de control de detección de baja presión de neumáticos; Unidad de control del módulo de puertas correderas. |
| 9 | 30 | Encendedor de cigarrillos |
| 10 | 15 | Interruptor del volante;
Tabla de fusibles del remolque. |
| 11 | 15 | Conector de diagnóstico;
Llave de encendido; Transmisión automática (4 velocidades). |
| 12 | 15 | Módulo de memoria del asiento del conductor;
Asiento eléctrico del pasajero; Controlador del airbag; Controlador de asistencia al estacionamiento; Botones en las puertas correderas laterales; Kit manos libres; Transmisión automática (6 velocidades). |
| 13 | 5 | Tabla de fusibles del motor;
Tabla de fusibles del remolque. |
| 14 | 15 | Sensor de lluvia;
Aire acondicionado automático; Salpicadero; Techos solares; Testigo del cuentakilómetros; Control telemático. |
| 15 | 30 | Bloqueo del pasajero |
| 16 | 30 | Bloqueo de cerraduras |
| 17 | 40 | Luneta trasera térmica |
Fusibles del compartimento del motor
| Nº | Amp [A] | Descripción |
| 1 * | 50 | Ventiladores del aire acondicionado |
| 2 * | 50 | Sistema de frenos (ABS / ESP) |
| 3 * | 30 | Sistema de frenos (ABS / ESP) |
| 4 * | 60 | Alimentación de la interfaz de sistemas integrados |
| 5 * | 70 | Alimentación de la interfaz de sistemas integrados |
| 6 * | 30 | Calefacción adicional (diésel) |
| 7 * | 40 | No utilizado |
| 8 * | 50 | No utilizado |
| * Los fusibles maxi proporcionan protección adicional
para las instalaciones eléctricas. |
||
| Nr | Amp [A] | Descripción |
| 1 | 20 | Controlador del motor;
Sistemas de alimentación de combustible y aire; Montaje del ventilador. |
| 2 | 15 | Bocina |
| 3 | 10 | Bomba lavaparabrisas delantero y trasero |
| 4 | 20 | Bomba lavaparabrisas |
| 5 | 15 | Sistema de alimentación de combustible |
| 6 | 10 | Dirección asistida;
Interruptor del pedal de freno auxiliar; Controlador de la transmisión automática; Sensor de flujo de aire; Corrector automático del haz con bombillas de xenón. |
| 7 | 10 | Sistema de frenos (ABS / ESP) |
| 8 | 20 | Control del motor de arranque |
| 9 | 10 | Unidad de control del motor |
| 10 | 30 | Sistemas de alimentación de combustible y aire;
Sistemas de control de emisiones. |
| 11 | 40 | Aire acondicionado delantero |
| 12 | 30 | Limpiaparabrisas |
| 13 | 40 | Interfaz del sistema integrado |
| 14 | – | No utilizado |
| 15 | 30 | Control de seguridad para niños |
Fusibles del compartimento del motor
| Nº | Amp [A] | Descripción |
| 1 * | 40 | Puerta eléctrica derecha
corredera lateral. |
| 2 * | 40 | Puerta eléctrica izquierda
corredera lateral. |
| 3 * | – | No utilizado |
| 4 * | 40 | Caja de fusibles del remolque |
| 31 | 5 | Interruptor principal de freno |
| 32 | 25 | Memoria del asiento del conductor |
| 33 | 25 | Memoria de posición del pasajero |
| 34 | 20 | Fila del techo solar 3 |
| 35 | 20 | Fila del techo solar 2 |
| 36 | 10 | Asiento calefactable del pasajero |
| 37 | 10 | Asiento calefactable del conductor |
| 38 | 15 | Faros antiniebla
(bombilla de xenón). |
| 39 | 20 | Toma de accesorios de 12 V fila 3 |
| 40 | 20 | Toma de accesorios de 12 V fila 2 |
| * Los fusibles maxi ofrecen protección adicional
para las instalaciones eléctricas. |
||
Sobre el Peugeot 807 (2002-2014)
El Peugeot 807 es un monovolumen de gran tamaño que se fabricó entre 2002 y 2014. Este modelo fue el resultado de una colaboración entre Peugeot y Fiat, ofreciendo un interior espacioso con capacidad para transportar hasta siete pasajeros. El Peugeot 807 era conocido por su conducción cómoda y su disposición flexible de los asientos, lo que lo hacía ideal para familias. En cuanto a la motorización, el modelo ofrecía varias opciones, incluyendo motores de gasolina y diésel, que proporcionaban suficiente potencia y eficiencia. Entre los motores más comunes se encontraban las variantes de 2.0 y 2.2 litros, que ofrecían un equilibrio entre rendimiento y consumo de combustible.
Esquema de la caja de fusibles del Peugeot 807
Esta página muestra el esquema de la caja de fusibles del Peugeot 807, que es esencial para identificar y reemplazar los fusibles. En este modelo, la caja de fusibles se encuentra en varios lugares, incluyendo el espacio debajo del salpicadero y en el compartimento del motor. Los esquemas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante tener una visión general de su configuración y uso correcto.
