Peugeot 206 SW (2000-2008) – caja de fusibles

Peugeot 206 SW (2000-2002) – diagrama de fusibles

Año de fabricación: 2000, 2001, 2002.

El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot 206 SW (2000-2002) es el fusible 22 en el diagrama de fusibles del salpicadero.

Diagrama de fusibles en el compartimento del motor

Fusible	Amperaje [A]	Descripción
1 *	20	Grupo motoventilador
2 *	60	ABS
3 *	30	ABS
4 *	70	Alimentación BSI
5 *	70	Alimentación BSI
6 *	–	Libre
7 *	30	Alimentación de encendido
8 *	–	Libre
* Fusibles “maxi” alimentación de los circuitos de los equipos eléctricos.

Fusible	Amperaje [A]	Descripción
1	10	Relé de luz de marcha atrás, sensor de velocidad del vehículo
2	15	Válvula solenoide de llenado del depósito, Bomba de combustible
3	10	Unidad de cálculo ABS
4	10	Sensor de transmisión automática
5	–	Libre
7	20	Bomba lavaparabrisas de faros
8	20	Relé del grupo ventilador, Válvula solenoide de control del motor
9	15	Faro de luz de cruce izquierdo
10	15	Faro de luz de cruce derecho
11	10	Faro de luz de carretera izquierdo
12	15	Faro de luz de carretera derecho
13	15	Bocina
14	10	Bombas lavaparabrisas
15	30	Calentador del módulo de la mariposa, Sonda Lambda, Unidad de cálculo del motor, Flujo de aire, Encendido, Válvula solenoide del motor, Inyectores
16	30	Relé de la bomba de aire
17	30	Velocidad del limpiaparabrisas alta y baja
18	40	Ventilador del aire acondicionado

Diagrama de fusibles del salpicadero

Fusible	Amperaje [A]	Descripción
1	15	Asiento calefactable – Sirena de alarma
4	20	Pantalla multifunción, Ordenador de navegación, Iluminación del maletero, Radio, Ordenador de techo plegable
5	15	Diagnóstico de transmisión automática
6	10	Nivel de refrigerante, Transmisión automática, Radio
7	15	Accesorios de conducción, Alarma instalada en el servicio posventa, Sensor de lluvia
9	30	Bomba hidráulica
10	40	Deshielo del espejo
11	15	Limpiaparabrisas
12	30	Calefacción del parabrisas delantero
14	10	Ordenador del motor – Airbag – Interruptores del volante
15	15	Salpicadero, Pantalla multifunción, Ordenador de navegación, Aire acondicionado, Radio
16	30	Control de apertura y cierre de puertas y capó
20	10	Luz de freno derecha
21	15	Luz de freno izquierda – tercera luz de freno
22	30	Luz de techo delantera, Iluminación del panel, Encendedor de cigarrillos
S1		Conexión PARC

Peugeot 206 SW (2003-2008) – diagrama de fusibles

Año de fabricación: 2003, 2004, 2005, 2006, 2007, 2008.

El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot 206 SW (2003-2008) es el fusible 22 en la caja de fusibles del salpicadero.

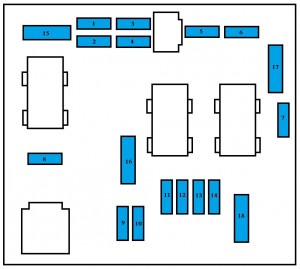

Caja de fusibles en el compartimento del motor

O

Nº	Amperios [A]	Descripción
1 *	20	Grupo motoventilador
2 *	60	ABS / ESP
3 *	30	ABS / ESP
4 *	70	Alimentación BSI
5 *	70	Alimentación BSI
6 *	–	Libre
7 *	30	Alimentación de encendido
8 *	–	Libre
* Fusibles “maxi” con “protección adicional de los circuitos eléctricos.

Nº	Amperios [A]	Descripción
1	10	Módulo de calefacción (Diésel); Sensor de agua en el diésel; Relé de luces de marcha atrás; Sensor de velocidad del vehículo; Medidor de flujo de aire (Diésel).
2	15	Válvula solenoide de purga del depósito; Bomba de combustible
3	10	ABS / ESP; Relé de freno ESP.
4	10	Unidad de control de la transmisión automática; Unidad de control del motor.
5	–	Libre
6	15	Faros antiniebla delanteros
7	20	Bomba lavaparabrisas de faros
8	20	Relé del motoventilador; Bomba de inyección diésel; Regulador de presión de combustible; Válvula solenoide del motor.
9	15	Faro de luz de cruce izquierdo
10	15	Faro de luz de cruce derecho
11	10	Faro de luz de carretera izquierdo
12	15	Faro de luz de carretera derecho
13	15	Bocina
14	10	Bombas lavaparabrisas delanteras
15	30	Calentador del módulo de la mariposa; Bomba de inyección diésel; Sonda Lambda; Medidor de flujo de aire; Bobina de encendido; Válvula solenoide de control del motor; Calefacción diésel; Inyectores.
16	30	Relé de la bomba de aire
17	30	Velocidad del limpiaparabrisas alta y baja
18	40	Ventilador del aire acondicionado

Caja de fusibles en el salpicadero

Número	Amperios [A]	Descripción
1	15	Asiento calefactable; Sirena de alarma.
4	20	Unidad de control de navegación; Iluminación del maletero; Radio; Techo corredizo; Interruptores del volante; Enganche de remolque.
5	15	Diagnóstico de transmisión automática
6	10	Nivel de refrigerante; Transmisión automática; Radio; Sensor de ángulo de dirección (ESP).
7	15	Alarma instalada en el servicio posventa
9	30	Bomba hidráulica
10	40	Deshielo del espejo
11	15	Limpiaparabrisas trasero
12	30	Calefacción de las lunas delanteras
14	10	Unidad de control del motor; Airbag; Interruptores del volante; Sensor de lluvia.
15	15	Salpicadero; Pantalla multifunción; Unidad de control de navegación; Aire acondicionado; Radio.
16	30	Control de apertura y cierre de puertas y capós
20	10	Luz de freno derecha
21	15	Luz de freno izquierda; Tercera luz de freno.
22	30	Luz de techo delantera; Iluminación del panel; Encendedor de cigarrillos.
S1		Conexión PARC

Acerca del Peugeot 206 SW (2000-2008)

El Peugeot 206 SW, fabricado entre 2000 y 2008, es un popular coche familiar compacto que ofrece practicidad y estilo en un solo paquete. Este modelo es conocido por su fiabilidad y el uso eficiente del espacio, lo que lo hace ideal para familias y aquellos que necesitan más espacio de almacenamiento. El Peugeot 206 SW estaba disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, que ofrecían diferentes niveles de potencia y consumo de combustible. Su diseño elegante y su conducción cómoda contribuyeron a su popularidad en el mercado europeo.

Diagrama de la caja de fusibles del Peugeot 206 SW

Esta página muestra el diagrama de la caja de fusibles del Peugeot 206 SW, que es esencial para identificar y reemplazar los fusibles cuando sea necesario. En este modelo, la caja de fusibles se encuentra típicamente en dos áreas principales: debajo del capó en el compartimento del motor y en el interior del vehículo, generalmente debajo del salpicadero en el lado del conductor. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo y el correcto funcionamiento de sus componentes eléctricos.
