Peugeot 208 (2011-2021) – caja de fusibles
En este artículo encontrará los diagramas de la caja de fusibles del Peugeot 208 2011-2021, obtendrá información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderá la asignación de cada fusible (diseño de fusibles).
Peugeot 208 – diagrama de la caja de fusibles
Año de fabricación: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.
El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot 208 es el fusible F16 en la caja de fusibles 1 de la guantera.
Ubicación de la caja de fusibles
Cajas de fusibles en el salpicadero
Vehículos con volante a la izquierda:
La caja de fusibles 1 se encuentra en la parte inferior del salpicadero (izquierda).
Retire la tapa tirando de la parte superior derecha y luego de la izquierda, retire completamente la tapa y gírela.
La caja de fusibles 2 se encuentra detrás de la guantera.
Vehículos con volante a la derecha:
La caja de fusibles 1 se encuentra en la guantera.
Abra la tapa de la guantera, retire la tapa de la caja de fusibles tirando de la parte superior derecha, retire completamente la tapa y gírela.
La caja de fusibles 2 se encuentra en la parte inferior del salpicadero (derecha).
Retire la tapa tirando de la parte superior derecha y luego de la izquierda, retire completamente la tapa y gírela.
Diagramas de las cajas de fusibles
2011, 2012, 2013, 2014

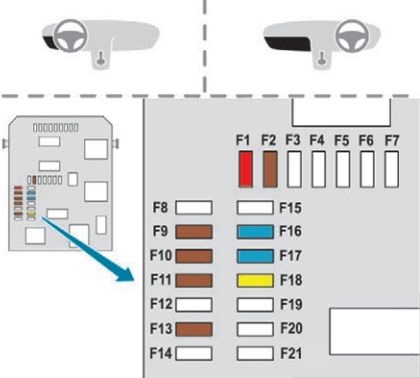

Caja de fusibles del salpicadero 1
Asignación de fusibles en la caja de fusibles del salpicadero 1 (2011-2014)
| Nº | Amperios [A] | Descripción |
|---|---|---|
| F02 | 5 A | Espejos;
Faros; Conector de diagnóstico. |
| F09 | 5 A | Alarma. |
| F10 | 5 A | Unidad telemática independiente;
Conector para remolque. |
| F11 | 5 A | Espejo retrovisor electrocromático;
Calefacción auxiliar. |
| F13 | 5 A | Amplificador Hi-Fi;
Sensores de aparcamiento |
| F 16 | 15 A | Conector delantero de 12 V. |
| F17 | 15 A | Sistema de audio, sistema de audio (accesorios). |
| F18 | 20 A | Pantalla táctil. |
| F23 | 5 A | Luz de guantera;
Iluminación en las puertas; Luces de lectura de mapas. |
| F26 | 15 A | Bocina. |
| F27 | 15 A | Bomba lavaparabrisas. |
| F28 | 5 A | Alarma |
| F29 | 15 A | Compresor de aire acondicionado. |
| F30 | 15 A | Limpiaparabrisas trasero. |
Caja de fusibles del salpicadero 2
Asignación de fusibles en la caja de fusibles del salpicadero 2
| Nº | Amperios [A] | Descripción |
|---|---|---|
| F01 | 40 A | Luneta trasera térmica. |
| F02 | 10 A | Espejos laterales térmicos. |
| F03 | 30 A | Elevalunas delanteros de un solo toque. |
| F04 | – | No se utiliza. |
| F05 | 30 A | Elevalunas traseros de un solo toque. |
| F06 | 10 A | Espejos laterales plegables. |
| F07 | 10 A | Espejos laterales plegables. |
| F08 | – | No se utiliza. |
| F09 | 15 A | Asientos delanteros calefactables (excepto RHD) |
| F10 | 20 A | Amplificador Hi-Fi. |
| F11 | – | No se utiliza. |
| F12 | – | No se utiliza. |
Compartimento del motor
Asignación de fusibles en el compartimento del motor (2011-2014)
| Nº | Amperios [A] | Descripción |
|---|---|---|
| F 16 | 15 A | Faros antiniebla delanteros. |
| F18 | 10 A | Faro de carretera derecho. |
| F19 | 10 A | Faro de carretera izquierdo. |
| F25 | 30 A | Relé para limpiaparabrisas de faros (accesorios). |
| F29 | 40 A | Motor del limpiaparabrisas delantero. |
| F30 | 80 A | Conectores del calentador (Diésel). |
2015
Caja de fusibles del salpicadero 1
Asignación de fusibles en la caja de fusibles del salpicadero 1 (2015)
| Nº | Amperios [A] | Descripción |
|---|---|---|
| F2 | 5 A | Espejos;
Faros; Conector de diagnóstico. |
| F9 | 5 A | Alarma. |
| F10 | 5 A | Unidad telemática independiente;
Conexión para remolque. |
| F11 | 5 A | Espejo retrovisor electrocromático;
Calefacción auxiliar. |
| F13 | 5 A | Amplificador Hi-Fi;
Sensores de aparcamiento |
| F 16 | 15 A | Toma delantera de 12 V. |
| F17 | 15 A | Sistema de audio (accesorios). |
| F18 | 20 A | Pantalla táctil. |
| F23 | 5 A | Espejo de cortesía;
Iluminación de lectura de mapas. |
| F26 | 15 A | Bocina. |
| F27 | 15 A | Bomba lavaparabrisas. |
| F28 | 5 A | Antirrobo. |
| F29 | 15 A | Compresor de aire acondicionado. |
| F30 | 15 A | Limpiaparabrisas trasero. |
Caja de fusibles del salpicadero 2
Asignación de fusibles en la caja de fusibles del salpicadero 2
| Nº | Amperios [A] | Descripción |
|---|---|---|
| F01 | 40 A | Luneta trasera térmica. |
| F02 | 10 A | Espejos laterales térmicos. |
| F03 | 30 A | Elevalunas delanteros de un solo toque. |
| F04 | – | No se utiliza. |
| F05 | 30 A | Elevalunas traseros de un solo toque. |
| F06 | 10 A | Espejos laterales plegables. |
| F07 | 10 A | Espejos laterales plegables. |
| F08 | – | No se utiliza. |
| F09 | 15 A | Asientos delanteros calefactables (excepto RHD) |
| F10 | 20 A | Amplificador Hi-Fi. |
| F11 | – | No se utiliza. |
| F12 | – | No se utiliza. |
Compartimento del motor
Asignación de fusibles en el compartimento del motor (2015)
| Nº | Amperios [A] | Descripción |
|---|---|---|
| F 16 | 15 A | Faros antiniebla delanteros. |
| F18 | 10 A | Faro de carretera derecho. |
| F19 | 10 A | Faro de carretera izquierdo. |
| F25 | 30 A | Relé para limpiaparabrisas de faros (accesorios). |
| F29 | 40 A | Motor del limpiaparabrisas delantero. |
2017, 2018
Caja de fusibles del salpicadero 1
Asignación de fusibles en la caja de fusibles del salpicadero 1 (2017, 2018)
| Nº | Amperios [A] | Descripción |
|---|---|---|
| F1 (GPL) | 10 A | 2017: Arranque + (positivo). |
| F2 | 5 A | Espejos exteriores;
Faros; Conector de diagnóstico. |
| F9 | 5 A | Alarma. |
| F10 | 5 A | Unidad telemática independiente;
Unidad de interfaz del remolque. |
| F11 | 5 A | Espejo retrovisor electrocromático;
Calefacción adicional. |
| F13 | 5 A | Amplificador Hi-Fi;
Sensores de aparcamiento. |
| F 16 | 15 A | Conector delantero de 12 V. |
| F17 | 15 A | Sistema de audio;
Sistema de audio de segunda mano. |
| F18 | 20 A | Pantalla táctil. |
| F23 | 5 A | Iluminación en las puertas;
Iluminación de lectura de mapas. |
| F26 | 15 A | Bocina. |
| F27 | 15 A | Bomba lavaparabrisas. |
| F28 | 5 A | Alarma antirrobo. |
| F29 | 15 A | Compresor de aire acondicionado. |
| F30 | 15 A | Limpiaparabrisas trasero. |
Caja de fusibles del salpicadero 2
Asignación de fusibles en la caja de fusibles del salpicadero 2
| Nº | Amperios [A] | Descripción |
|---|---|---|
| F01 | 40 A | Luneta trasera térmica. |
| F02 | 10 A | Espejos laterales térmicos. |
| F03 | 30 A | Elevalunas delanteros de un solo toque. |
| F04 | – | No se utiliza. |
| F05 | 30 A | Elevalunas traseros de un solo toque. |
| F06 | 10 A | Espejos laterales plegables. |
| F07 | 10 A | Espejos laterales plegables. |
| F08 | – | No se utiliza. |
| F09 | 15 A | Asientos delanteros calefactables (excepto RHD) |
| F10 | 20 A | Amplificador Hi-Fi. |
| F11 | – | No se utiliza. |
| F12 | – | No se utiliza. |
Compartimento del motor
Asignación de fusibles en el compartimento del motor (2017, 2018)
| Nº | Amperios [A] | Descripción |
|---|---|---|
| F 16 | 15 A | Faros antiniebla delanteros. |
| F18 | 10 A | Faro de carretera derecho. |
| F19 | 10 A | Faro de carretera izquierdo. |
| F25 | 30 A | Relé para limpiaparabrisas de faros (mercado de accesorios). |
| F26 (GPL) | 20 A | 2017: Batería + (positivo). |
| F29 | 40 A | Motor del limpiaparabrisas delantero. |
Peugeot 208 – diagrama de la caja de fusibles
Año de fabricación: 2019, 2020, 2021.
Fusibles en el salpicadero
- Abrir la guantera del salpicadero.
- Presionar el tirador central de la tapa de la caja de fusibles.
- Retirar completamente la tapa.
- Sacar las pinzas del zócalo.
Caja de fusibles inferior
| Número | Amperios [A] | Descripción |
|---|---|---|
| F1 | 10 A | Espejo retrovisor interior electrocromático |
| F3 | 5 A | Cargador inalámbrico para smartphone |
| F4 | 15 A | Bocina |
| F5 | 20 A | Bomba lavaparabrisas |
| F6 | 20 A | Bomba lavaparabrisas |
| F7 | 5 A | Puertos USB traseros |
| F8 | 20 A | Limpiaparabrisas trasero |
| F10 | 30 A | Bloqueo/desbloqueo de cerraduras |
| F11 | 30 A | Bloqueo/desbloqueo de cerraduras |
| F14 | 5 A | Conexión de aviso y asistencia; Alarma. |
| F24 | 5 A | Pantalla táctil de 7 pulgadas |
| F27 | 5 A | Alarma (accesorios) |
| F29 | 20 A | Pantalla táctil de 10 pulgadas |
| F31 o F32 | 15 A | Encendedor; Toma de 12 V. |
Caja de fusibles superior
| Número | Amperios [A] | Descripción |
|---|---|---|
| F1 | 40 A | Calefacción de la luneta trasera |
| F2 | 10 A | Calefacción de los espejos exteriores |
| F3 | 30 A | Elevalunas eléctricos en las puertas delanteras |
| F4 | 20 A | Ajuste de los espejos exteriores, plegado de los espejos |
| F5 | 30 A | Elevalunas eléctricos en las puertas traseras |
| F10 | 30 A | Calefacción de los asientos delanteros |
Fusibles en el compartimento del motor
| Número | Amperios [A] | Descripción |
|---|---|---|
| F16 | 20 A | Calefacción del parabrisas |
| F18 | 10 A | Faro de luz de cruce derecho |
| F19 | 10 A | Faro de luz de cruce izquierdo |
| F29 | 40 A | Limpiaparabrisas del parabrisas |
Acerca del Peugeot 208 (2011-2021)
El Peugeot 208, presentado en 2011, es un hatchback compacto que rápidamente se hizo popular gracias a su diseño moderno y sus eficientes motores. Este modelo ofrece una amplia gama de opciones de motor, incluyendo variantes de gasolina y diésel, conocidas por su economía y fiabilidad. El Peugeot 208 está equipado con tecnologías avanzadas, como pantallas táctiles y sistemas de asistencia al conductor, lo que lo convierte en una opción atractiva para los conductores urbanos. El interior está diseñado con énfasis en la comodidad y la ergonomía, ofreciendo suficiente espacio tanto para los pasajeros como para el equipaje.
Diagrama de la caja de fusibles del Peugeot 208
Esta página muestra el diagrama de la caja de fusibles del Peugeot 208, que es esencial para la identificación y sustitución de fusibles. Las ubicaciones típicas de la caja de fusibles para este modelo son en el compartimento del motor y en el habitáculo del vehículo, generalmente debajo del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al sustituir los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y el correcto funcionamiento de los sistemas eléctricos del vehículo.
